407 B2CG015XP0 Montaż powtórny Mechaniczna skrzynka biegów

background image

MONTAŻ POWTÓRNY : MECHANICZNA SKRZYNKA BIEGÓW

MONTAŻ POWTÓRNY : MECHANICZNA SKRZYNKA BIEGÓW

MONTAŻ POWTÓRNY : MECHANICZNA SKRZYNKA BIEGÓW

MONTAŻ POWTÓRNY : MECHANICZNA SKRZYNKA BIEGÓW

ML6C

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

UWAGA

UWAGA

UWAGA

UWAGA :

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

.

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

Prezentacja :

Przyrządy

Przyrządy

Przyrządy

Przyrządy

.

2. Montaż : obudowa mechanizmu różnicowego

2. Montaż : obudowa mechanizmu różnicowego

2. Montaż : obudowa mechanizmu różnicowego

2. Montaż : obudowa mechanizmu różnicowego

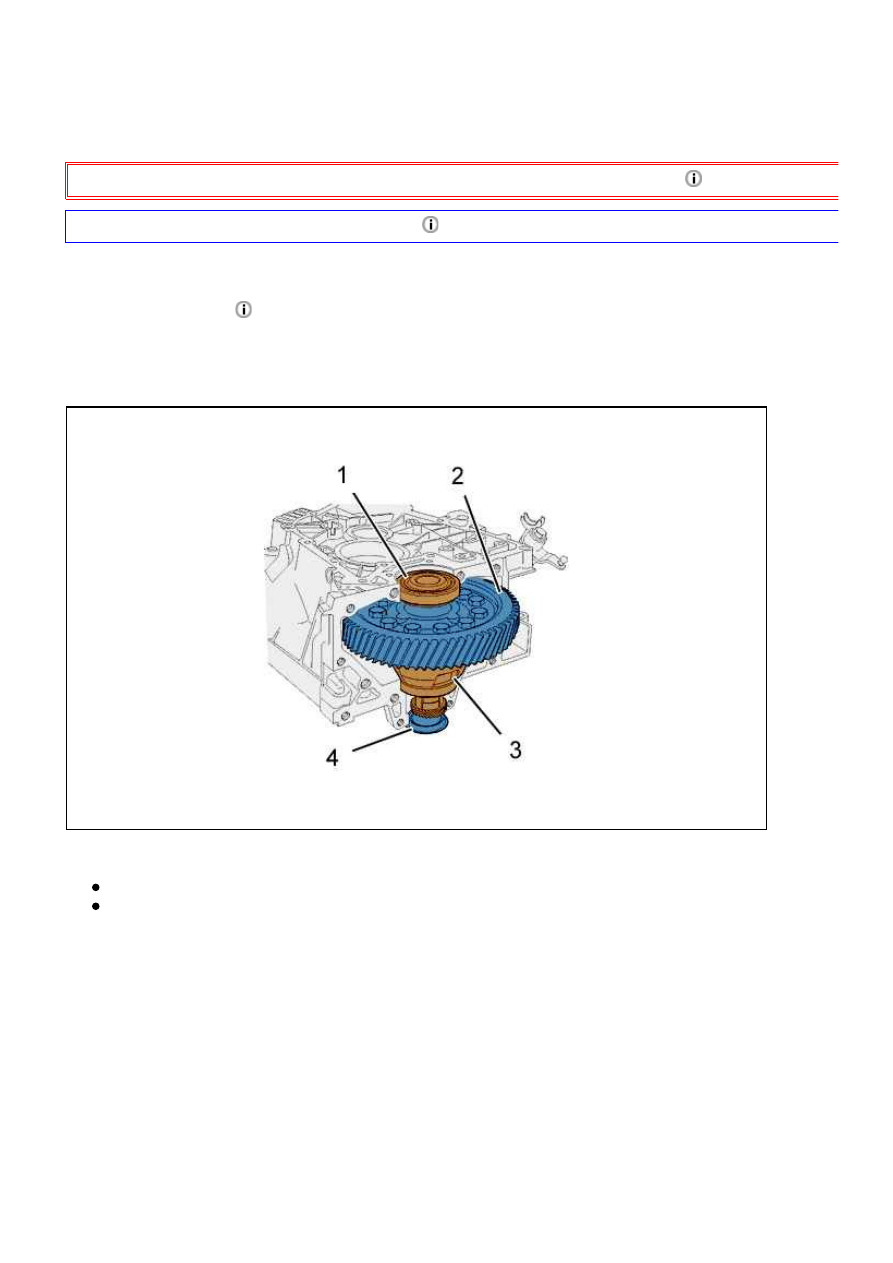

Rysunek : B2CG089D

Zamontować :

Mechanizm różnicowy (2)

Zewnętrzne pierścienie łożysk (1) i (4)

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

1 z 9

2015-03-28 02:23

background image

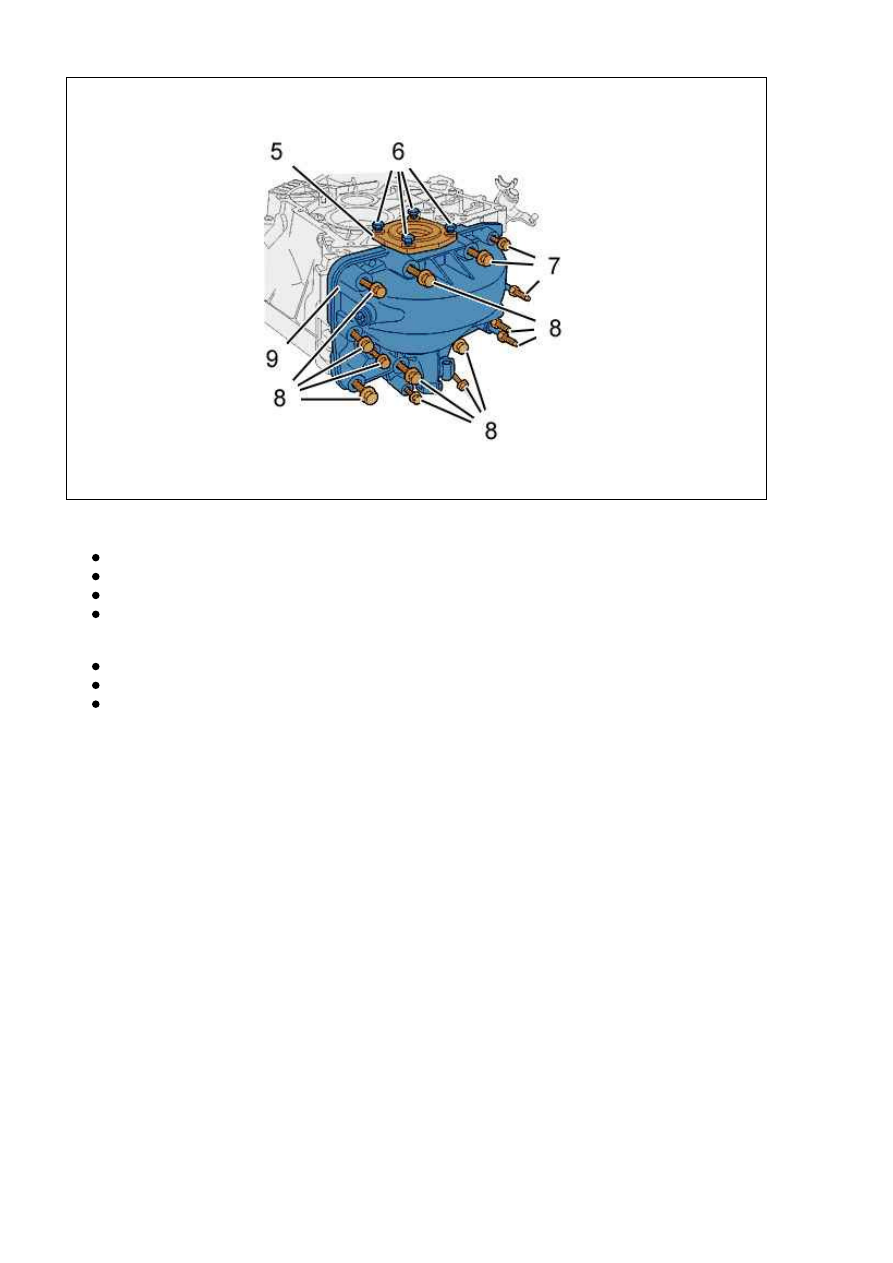

Rysunek : B2CG08AD

Zamontować :

Połówkę obudowy mechanizmu różnicowego (9)

śruby (7), (8)

Pokrywę łożyska (5) wyposażoną w nową uszczelkę ; Za pomocą narzędzia [17]

śruby (6)

Dokręcić :

śruby (/)M8 (7), (8)

śruby (/)M10 (7), (8)

śruby (6)

Zamontować pierścień uszczelniający skrzynki biegów (4) z prawej strony ; Za pomocą narzędzia [15].

3. Uzbrajanie : Płytka układu sterowania

3. Uzbrajanie : Płytka układu sterowania

3. Uzbrajanie : Płytka układu sterowania

3. Uzbrajanie : Płytka układu sterowania

3.1. Opis

3.1. Opis

3.1. Opis

3.1. Opis

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

2 z 9

2015-03-28 02:23

background image

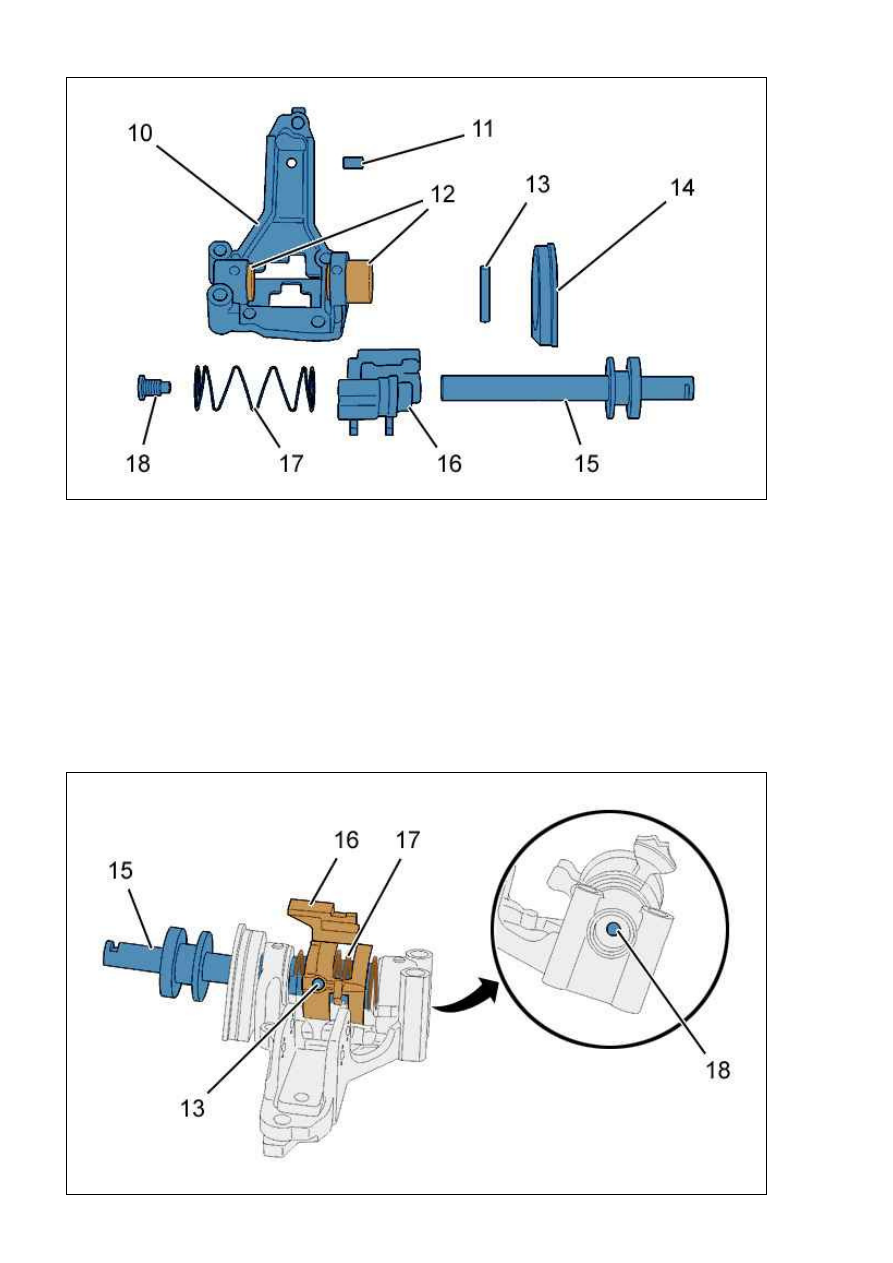

Rysunek : B2CG08BD

(10) Płyta .

(11) Kołek centrujący.

(12) Łożysko .

(13) Kołek .

(14) pierścień uszczelniający .

(15) Ośka wybieraka biegów.

(16) Ślizgacz wybieraka biegów.

(17) sprężyna .

(18) śruba .

3.2. Uzbrajanie

3.2. Uzbrajanie

3.2. Uzbrajanie

3.2. Uzbrajanie

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

3 z 9

2015-03-28 02:23

background image

Rysunek : B2CG08CD

Zamontować :

Sprężynę (17)

Łożyska (12)

Płytka (10)

Kołek środkujący (11)

Ślizgacz wybieraka biegów (16) (Przytrzymać sprężynę )

Oś zmiany biegów (15)

Śruba (18)

Kołek ustalający (13)

4. Montaż : Wałka sprzęgłowego i wałka zdawczego

4. Montaż : Wałka sprzęgłowego i wałka zdawczego

4. Montaż : Wałka sprzęgłowego i wałka zdawczego

4. Montaż : Wałka sprzęgłowego i wałka zdawczego

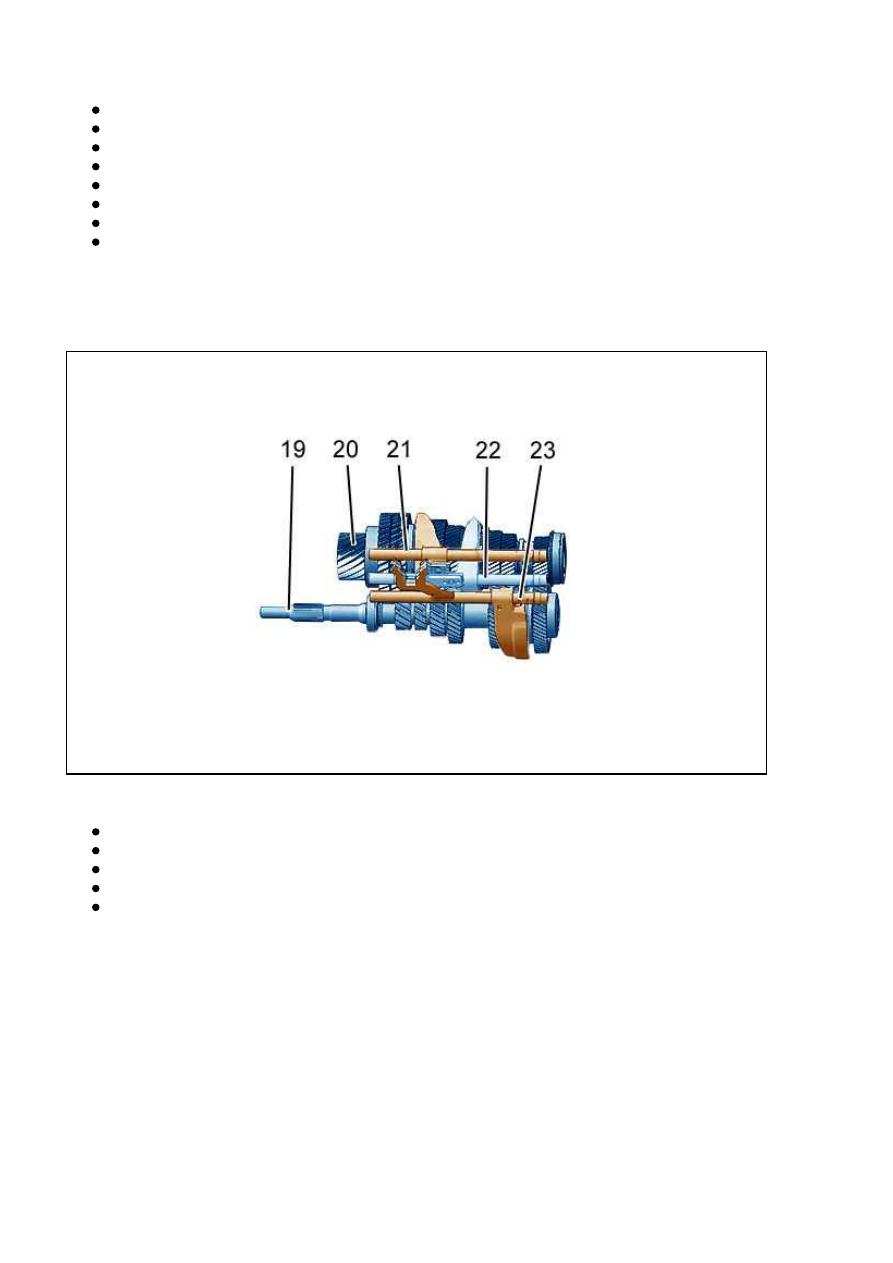

Rysunek : B2CG08DD

Zamontować następujące części :

Wałek sprzęgłowy (19)

Wałek zdawczy (20)

Ośka i widełki 1-go i 2-go biegu (21)

Ośka i widełki 3-go i 4-go biegu (22)

Ośka i widełki 5-go i 6-go biegu (23)

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

4 z 9

2015-03-28 02:23

background image

Rysunek : B2CG08ED

Zamontować przygotowany zespół w obudowie skrzynki biegów (24).

Rysunek : B2CG08FD

Umieścić na miejscu :

Podkładka oporowa pod kołem wstecznego biegu

Koło zębate wstecznego biegu (25) i jego łożysko igiełkowe

Widełki wstecznego biegu (27) i tuleję synchronizatora (26)

Koło pośrednie wstecznego biegu (28) i jego łożysko igiełkowe

Widełki wstecznego biegu (30)

Podkładka oporowa (29)

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

5 z 9

2015-03-28 02:23

background image

UWAGA

UWAGA

UWAGA

UWAGA : Podczas montażu wałka wstecznego biegu (30) zwracać uwagę na umieszczenie jego występu ustalającego

w gnieździe w obudowie sprzęgła.

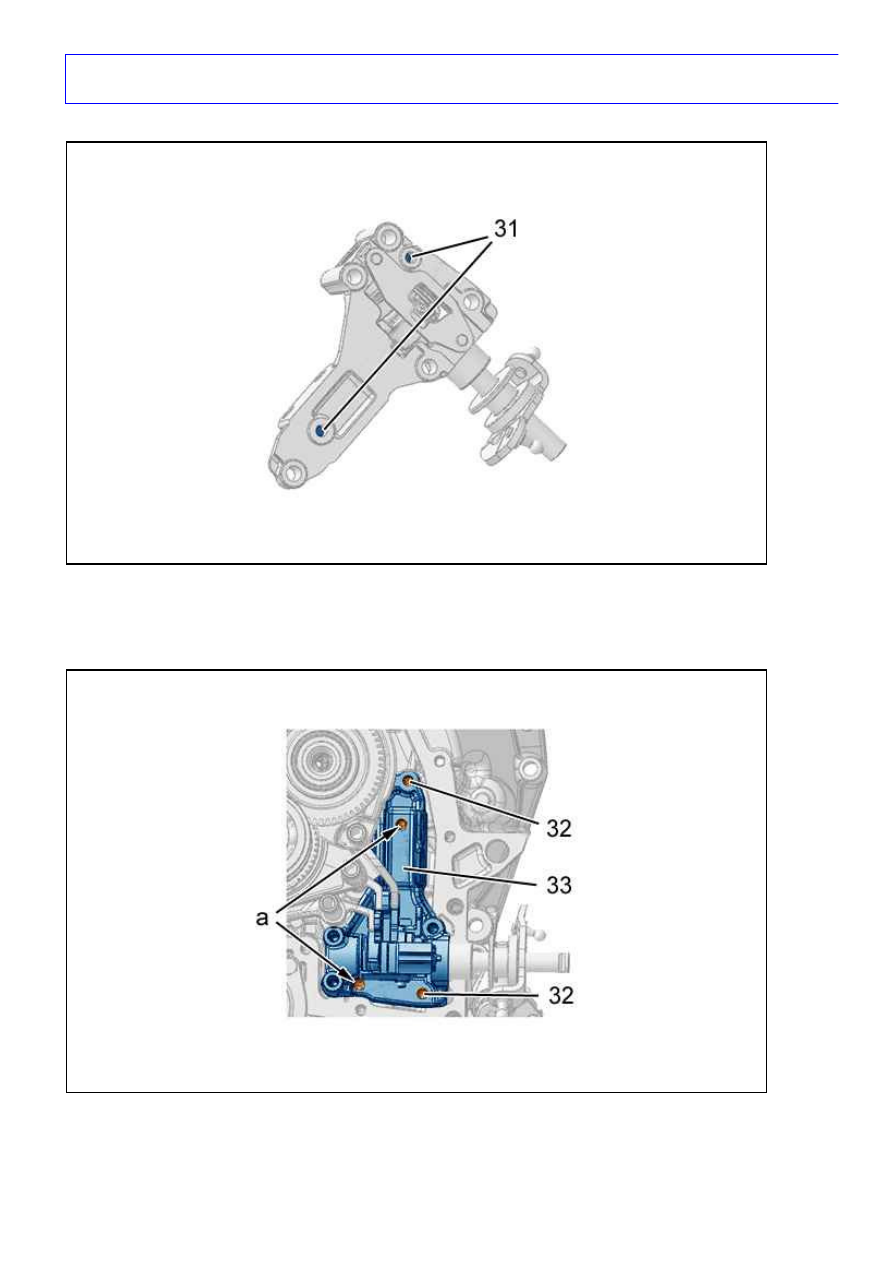

Rysunek : B2CG08GD

Wbić dwa kołki ustalające (31) aż do płaszczyzny oporowej płytki włączania biegów.

Zamontować płytkę włączania biegów.

Rysunek : B2CG08HD

Włączyć 2-gi, 4-ty i 6-ty bieg.

Ustawić płytkę włączania biegów (33) na palcach wybieraka biegów w miejscu "a".

Przełączyć skrzynkę biegów na luz.

Ustawić płytkę włączania biegów za pomocą dwóch śrub (32).

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

6 z 9

2015-03-28 02:23

background image

UWAGA

UWAGA

UWAGA

UWAGA : Wbić dwa kołki ustalające w miejscu "a" za pomocą wybijaka.

Dokręcić 5 śruby(32).

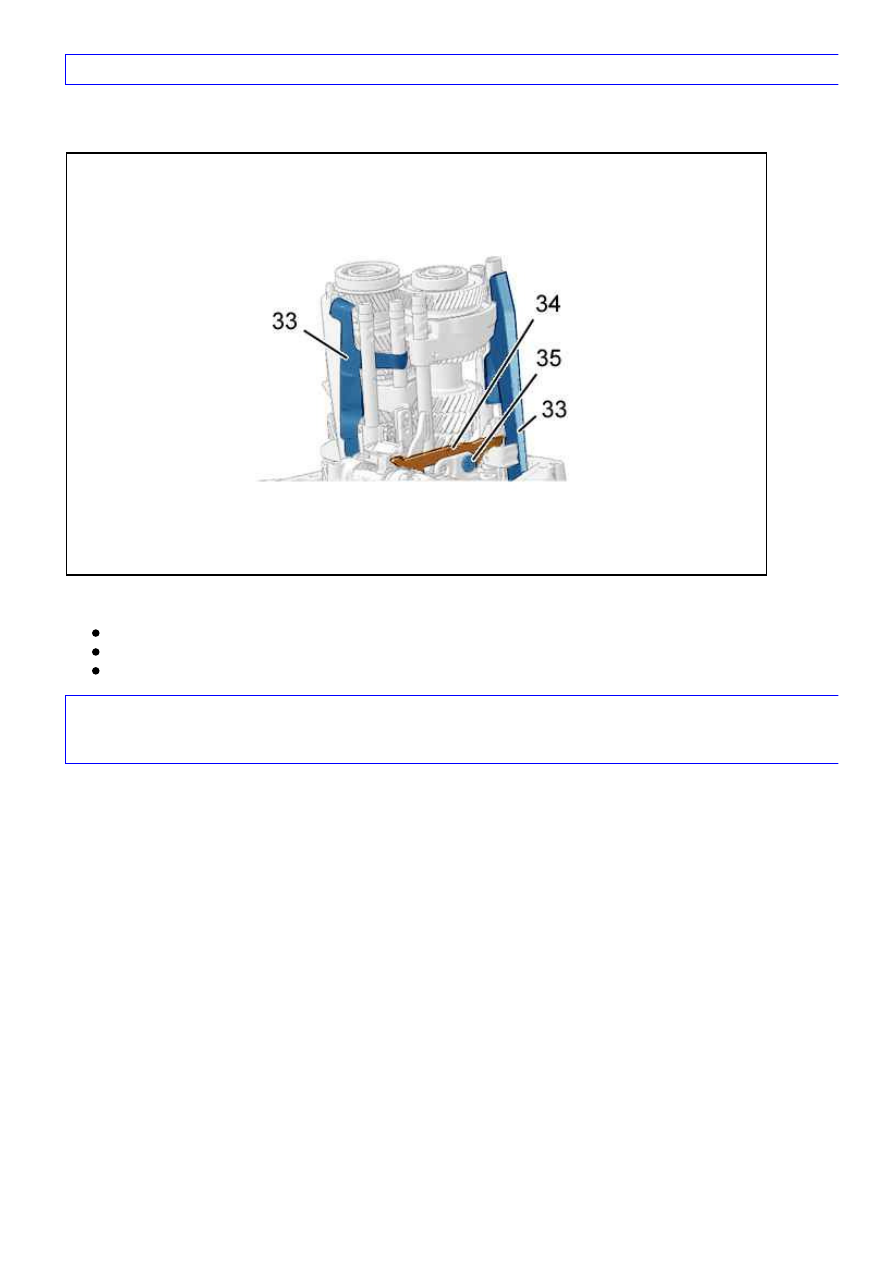

Rysunek : B2CG08ID

Zamontować :

Przechylić go do biegu wstecznego (34)

Oś przechylni (35)

Rurki smarownicze (33)

UWAGA

UWAGA

UWAGA

UWAGA : Po zamontowaniu płytki włączania biegów a potem wybieraka wstecznego biegu sprawdzić, czy widełki

biegów 1-go/2-go, 3-go/4-go, 5-go/6-go i wstecznego biegu są prawidłowo ustawione w kanałkach kół przesuwnych.

Przed kontynuowaniem montażu sprawdzić włączanie poszczególnych biegów.

5. Montaż : Obudowa skrzyni biegów

5. Montaż : Obudowa skrzyni biegów

5. Montaż : Obudowa skrzyni biegów

5. Montaż : Obudowa skrzyni biegów

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

7 z 9

2015-03-28 02:23

background image

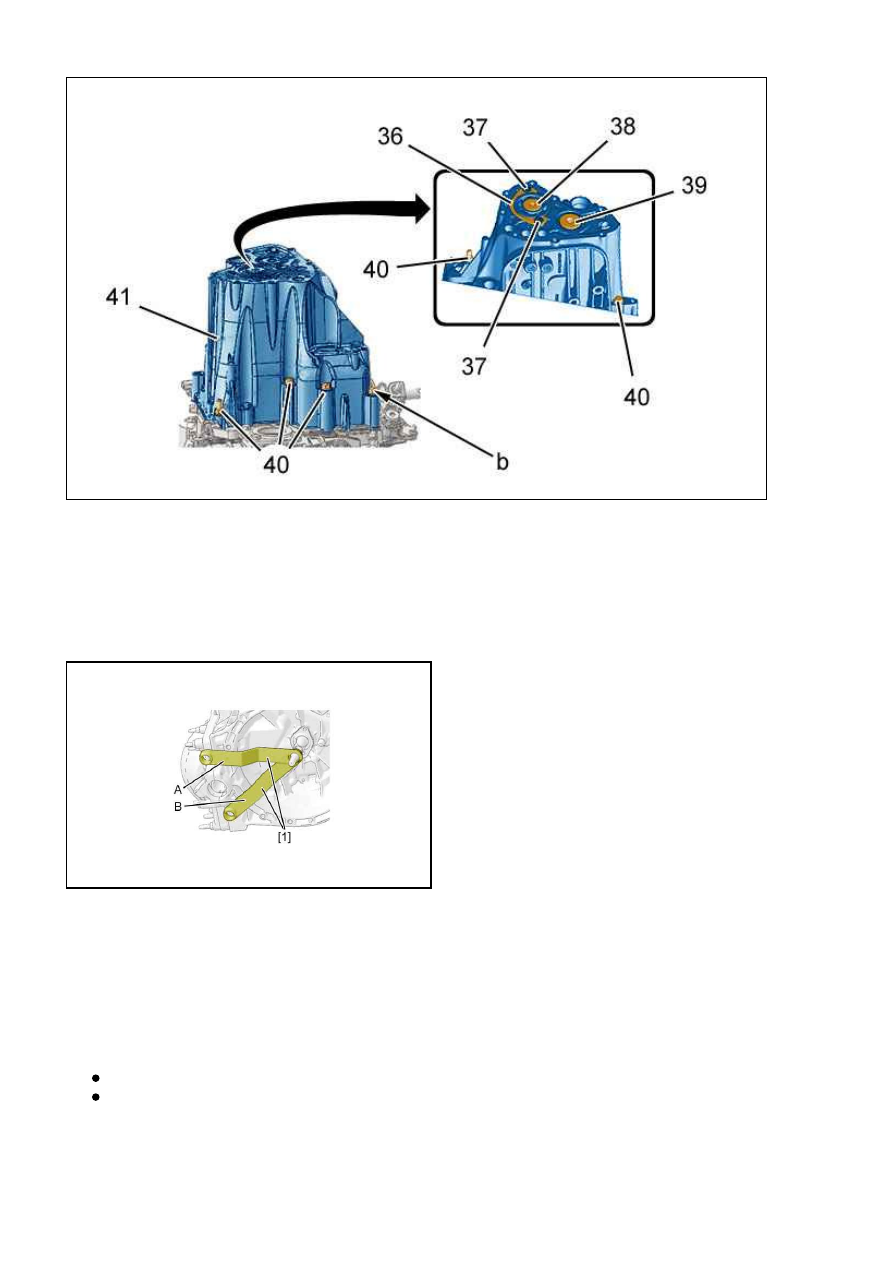

Rysunek : B2CG08JD

Sprawdzić obecność zawleczek ustalających pozycję obudowy skrzyni biegów i wkładki magnetycznej w jej gnieździe.

Posmarować płaszczyznę styku cienką, równomierną warstwą pasty uszczelniającej "E10".

Zamontować obudowę skrzynki biegów (41) na obudowie sprzęgła.

Zmontować : Uszczelkaosi układu zmiany biegów ( w "b").

Dokręcić śruby(40).

Rysunek : B2CG08LT

Założyć narzędzie [1] na wałek sprzęgłowy skrzyni biegów (W położeniu dla B).

Włączyć bieg.

Dokręcić śrubę mocującą wałka sprzęgłowego (39) momentem 8 daNm ; Za pomocą narzędzia [7].

Założyć narzędzie [1] na wałek sprzęgłowy skrzyni biegów (W położeniu dla A).

Dokręcić : Śruba mocowania wałka zdawczego (38).

Ustawić skrzynkę biegów w martwym punkcie.

Zdemontować przyrząd [1].

Zamontować :

Pierścień oporowy łożyska (36)

śrub mocujących (37)

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

8 z 9

2015-03-28 02:23

background image

Rysunek : B2CG08KD

Zamontować :

Kulki i sprężynki zatrzasku

korki blokujące (45)

Posmarować płaszczyznę styku cienką, równomierną warstwą pasty uszczelniającej "E10".

Zamontować :

Osłona blaszana (44) (nowy)

śruby (43)

Zestyk wstecznego biegu (46)

Widełki sprzęgła (42) : Montaż na osi lub na przegubie kulistym (zależnie od wersji)

Hydrauliczne łożysko wyciskowe sprzęgła (zależnie od wersji)

Na tuleję prowadzącą łożyska wyciskowego

407 - B2CG015XP0 - Montaż powtórny : Mechaniczna skrzynka biegów

http://127.0.0.1:6090/affiche.do?ref=B2CG015XP0&refaff=B2CG015...

9 z 9

2015-03-28 02:23
