Janusz Frymus

Dobieranie i sprawdzanie aparatury łączeniowej
i sterowniczej 724[05].Z1.04






Poradnik dla ucznia


Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy
Radom 2006

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

1

Recenzenci:

mgr inż. Urszula Kaczorkiewicz

mgr inż. Henryk Krystkowiak

Opracowanie redakcyjne:

mgr inż. Barbara Kapruziak

Konsultacja:

dr inż. Bożena Zając

Korekta:

Poradnik stanowi obudowę dydaktyczną programu jednostki modułowej 724[05].Z1.04
„Dobieranie i sprawdzanie aparatury łączeniowej i sterowniczej” zawartego w modułowym
programie nauczania dla zawodu

elektromechanik 724[05].


















Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2006

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

2

SPIS TREŚCI


1. Wprowadzenie

3

2. Wymagania wstępne

5

3. Cele kształcenia

6

4. Materiał nauczania

7

4.1. Łączniki

7

4.1.1. Materiał nauczania

7

4.1.2. Pytania sprawdzające

22

4.1.3. Ćwiczenia

23

4.1.4. Sprawdzian postępów

26

4.2. Przekaźniki i bezpieczniki

27

4.2.1. Materiał nauczania

27

4.2.2. Pytania sprawdzające

37

4.2.3. Ćwiczenia

38

4.2.4. Sprawdzian postępów

41

4.3. Warunki pracy, eksploatacja oraz zasady bhp

42

4.3.1. Materiał nauczania

42

4.3.2. Pytania sprawdzające

46

4.3.3. Ćwiczenia

46

4.3.4. Sprawdzian postępów

46

5. Sprawdzian osiągnięć

47

6. Literatura

53

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

3

1. WPROWADZENIE

Poradnik będzie Ci pomocny w przyswajaniu wiedzy o aparaturze łączeniowej

i sterowniczej, rozpoznawaniu i odróżnianiu wyłączników, rozłączników oraz odłączników,
określaniu podstawowych parametrów łączników i przekaźników elektrycznych oraz
umożliwi Ci dobieranie odpowiednich podzespołów elektrycznych do określonych warunków
pracy, a także ocenianie stanu technicznego badanych urządzeń na podstawie pomiarów.

W poradniku zamieszczono:

1. Wymagania wstępne, czyli wykaz niezbędnych umiejętności i wiadomości, które

powinieneś mieć opanowane, aby przystąpić do realizacji programu jednostki modułowej.

2. Cele kształcenia jednostki modułowej.
3. Materiał nauczania (rozdział 4), który umożliwi samodzielne przygotowanie się do

wykonania ćwiczeń i zaliczenia sprawdzianów. Wykorzystaj do poszerzenia wiedzy
wskazaną literaturę oraz inne źródła informacji. Obejmuje on również:

ćwiczenia, które zawierają wykaz materiałów, narzędzi i sprzętu potrzebnych do
realizacji ćwiczenia,

pytania sprawdzające wiedzę potrzebną do wykonania ćwiczenia,

sprawdzian postępów, w którym powinieneś odpowiadać na pytania „tak” lub „nie”.

Jeżeli masz trudności ze zrozumieniem tematu lub ćwiczenia, to poproś nauczyciela lub
instruktora o wyjaśnienie i ewentualne sprawdzenie, czy dobrze wykonujesz daną
czynność.

4. Przykład zestawu zadań sprawdzających Twoje opanowanie wiedzy i umiejętności

z zakresu całej jednostki. Zaliczenie tego sprawdzianu jest dowodem osiągnięcia
umiejętności określonych w jednostce modułowej. Po zakończeniu tej jednostki
modułowej spróbuj zaliczyć sprawdzian z jej zakresu.


Bezpieczeństwo i higiena pracy

W czasie pobytu w pracowni musisz przestrzegać regulaminów, przepisów bhp

i higieny pracy oraz instrukcji przeciwpożarowych, wynikających z rodzaju wykonywanych
prac. Przepisy te poznasz podczas nauki.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

4

Schemat układu jednostek modułowych

724[05].Z1.03

Dobieranie przewodów, osprzętu i opraw

oświetleniowych w instalacjach elektrycznych

724[05].Z1.05

Uruchamianie silników elektrycznych oraz

pomiary ich parametrów

724[05].Z1.06

Dobieranie środków ochrony

przeciwporażeniowej

724[05].Z1

Budowa i eksploatacja maszyn i urządzeń

elektrycznych

724[05].Z1.01

Eksploatacja źródeł energii elektrycznej oraz

pomiary ich parametrów

724[05].Z1.02

Dobieranie transformatorów oraz sprawdzanie

ich parametrów

724[05].Z1.04

Dobieranie i sprawdzanie aparatury

łączeniowej i sterowniczej

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

5

2. WYMAGANIA WSTĘPNE

Przystępując do realizacji programu jednostki modułowej „Dobieranie i sprawdzanie

aparatury łączeniowej i sterowniczej”,

powinieneś umieć:

stosować podstawowe pojęcia z zakresu elektrotechniki,

posługiwać się podstawowymi przyrządami pomiarowymi wielkości elektrycznych,

przewidywać zagrożenia występujące w pracy z urządzeniami elektrycznymi,

organizować stanowisko pracy zgodnie z wymogami bezpieczeństwa,

korzystać z różnych źródeł informacji,

rozpoznawać podstawowe elementy i podzespoły elektryczne,

mierzyć wartości podstawowych wielkości elektrycznych,

opracowywać wyniki pomiarów.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

6

3. CELE KSZTAŁCENIA

W wyniku realizacji programu jednostki modułowej powinieneś umieć:

rozpoznać łączniki i przekaźniki na schematach oraz na podstawie ich wyglądu
zewnętrznego i oznaczeń na nich stosowanych

odróżnić wyłącznik od rozłącznika i odłącznika,

scharakteryzować podstawowe parametry łączników i przekaźników elektrycznych,

skorzystać z danych zawartych na tabliczkach znamionowych łączników i przekaźników,

dokonać analizy pracy prostych układów sterowania i zabezpieczeń na podstawie ich
schematów ideowych,

połączyć układy łączników i przekaźników na podstawie schematów ideowych
i montażowych,

sprawdzić poprawność działania łączników i przekaźników,

zmierzyć

parametry

podstawowych

podzespołów

elektrycznych

w

oparciu

o dokumentację techniczno-ruchową,

ocenić stan techniczny badanych podzespołów elektrycznych na podstawie uzyskanych
wyników pomiarów,

dobrać łączniki i przekaźniki do określonych warunków pracy,

skorzystać z literatury i kart katalogowych łączników i przekaźników,

zastosować zasady bhp i ochrony ppoż. obowiązujące na stanowisku pracy.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

7

4. MATERIAŁ NAUCZANIA

4.1. Łączniki

4.1.1. Materiał nauczania

4.1.1.1. Symbole i sposoby przedstawiania zespołów i urządzeń przełączających

W celu ujednolicenia symboli i sposobów przedstawiania zespołów i urządzeń

przełączających wprowadzono normy; w tabeli 1 przedstawiono symbole.

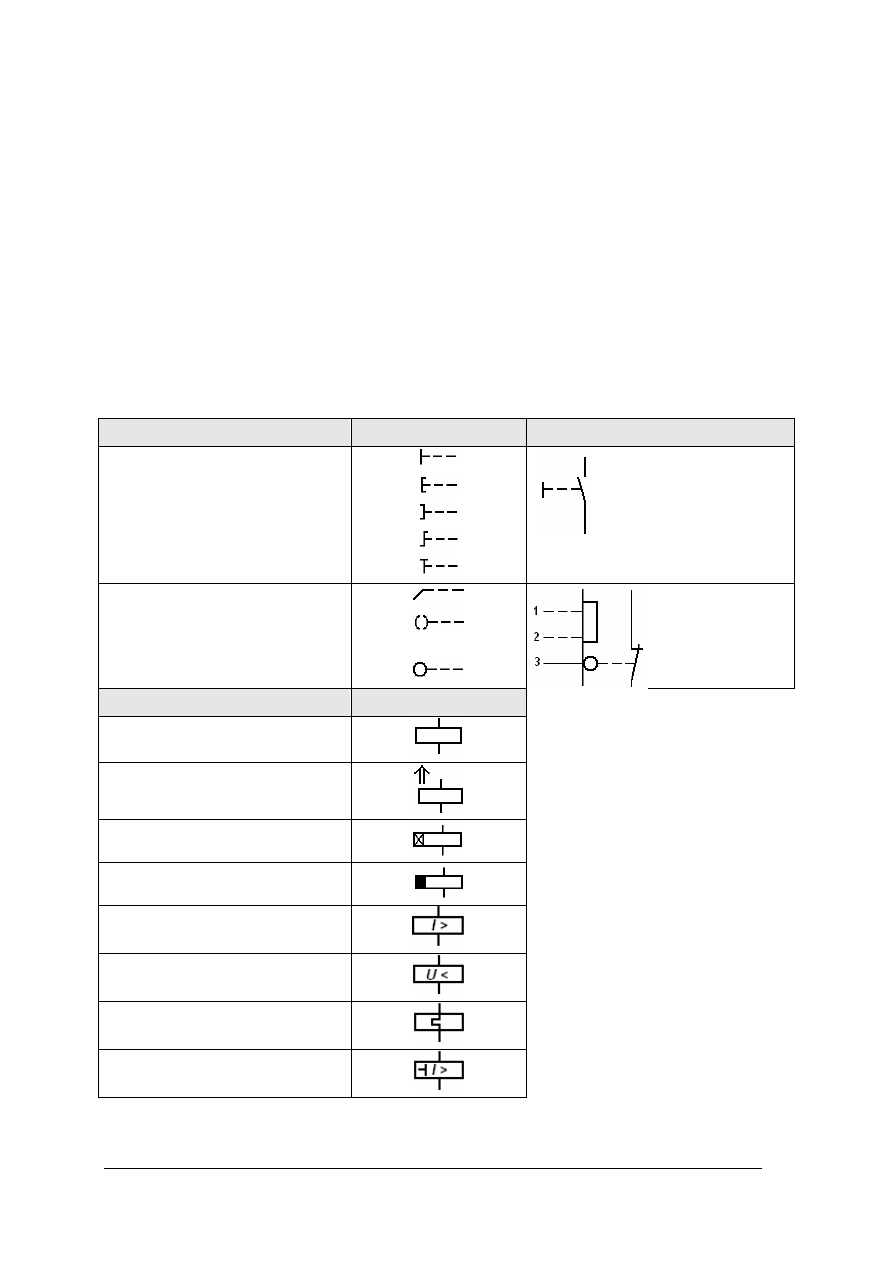

Tabela 1. Symbole i sposoby przedstawiania zespołów i urządzeń przełączających

uruchamianie

symbol

przykład

ręczne ogólnie

naciskanie

ciągnięcie

obracanie

przechylanie


łącznik przyciskowy

zwierny, ręcznie uruchamiany

uruchamianie nożne

zdejmowany zespół
uruchamiający

rolkowy zespół uruchamiający

rozwierny,
uruchamiany
rolkowo,

otwarty w
położeniach 1 i 2

uruchamianie elektromech.

symbol

ogólnie

ogólnie, ale ze wzbudzeniem

włączanie opóźnione

wyłączanie opóźnione

z wyłącznikiem przeciążenia
prądowego

z wyłącznikiem
podnapięciowym

z termicznym wyłącznikiem
przeciążenia

z wyłącznikiem różnicowym
prądowym

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

8

4.1.1.2. Oznaczenia literowe zespołów i urządzeń przełączających


Na schematach elektrycznych stosuje się oznaczenia, które zostały podane w tabeli 2.

Tabela 2. Oznaczenia literowe zespołów i urządzeń przełączających [7]

oznaczenie
literowe

znaczenie

przykład / objaśnienia

F

urządzenie zabezpieczające

Wyłącznik prądu przeciążenia,
bezpiecznik

H

urządzenie sygnalizacyjne

buczek, lampka kontrolna

K

przekaźnik, stycznik

stycznik pomocniczy

L

indukcyjność

cewka, dławik

M

silnik

silnik prądu stałego

P

przyrząd pomiarowy

miernik napięcia

R

rezystor

rezystor nastawny

S

łącznik

łącznik przyciskowy, łącznik ręczny

L1

przewód zewnętrzny 1

L2

przewód zewnętrzny 2

L3

przewód zewnętrzny 3

N

przewód neutralny

3-fazowy prąd przemienny

AC, od skrótu ang. Alternating Current
(prąd przemienny)

PE

przewód ochronny


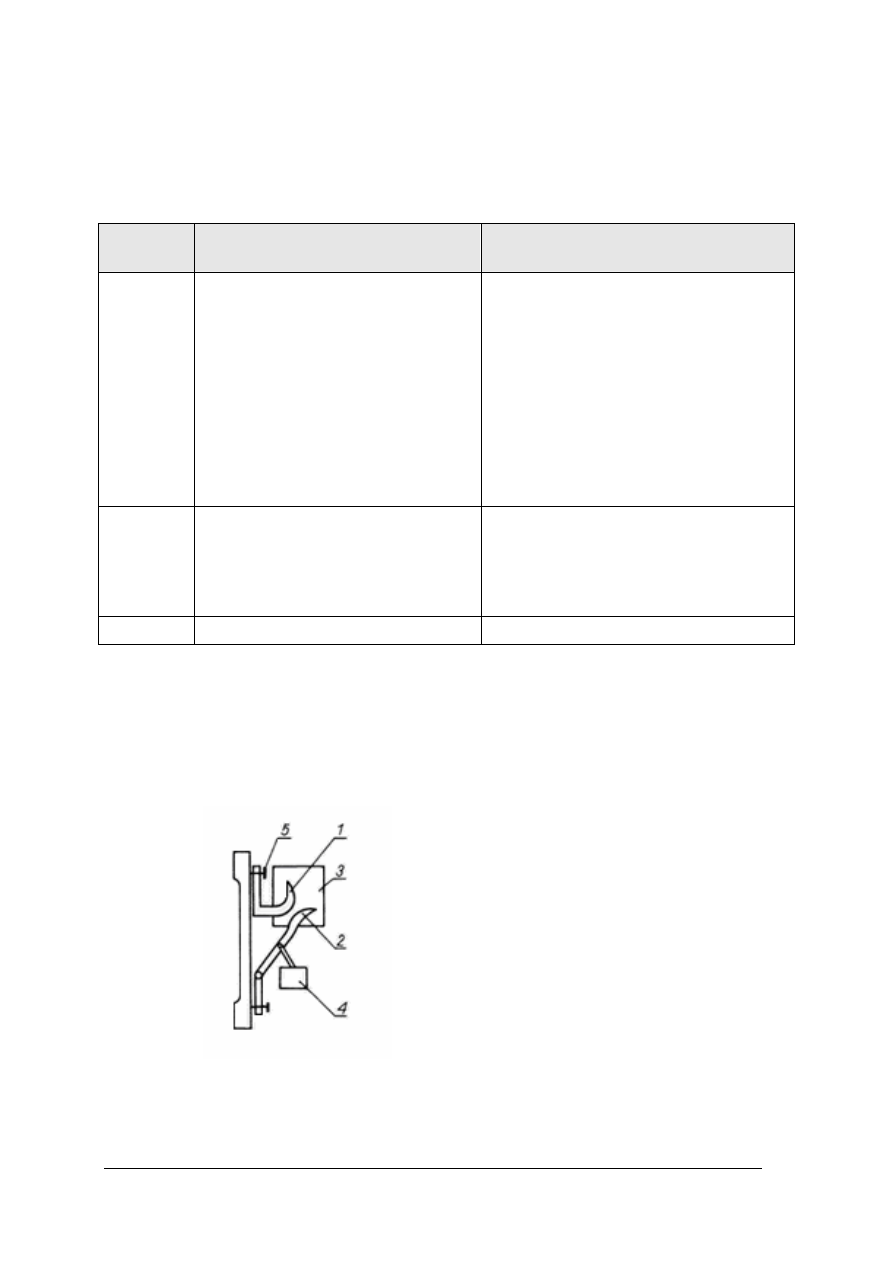

4.1.1.3. Klasyfikacja i budowa łączników


Łączniki są podzespołami elektrycznymi umożliwiającymi wykonanie czynności

łączeniowych obwodów elektrycznych. Podstawową częścią łącznika jest zestyk rozłączny
(rys. 1), którego zamykanie i otwieranie umożliwia mechanizm napędowy.

1 – styk nieruchomy,
2 – styk ruchomy (1 + 2 = zestyk),
3 – komora gaszenia,
4 – mechanizm napędowy,
5 – zacisk

Rys. 1. Podstawowe części łącznika mechanicznego [6]



background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

9

Parametry znamionowe łączników

Każdy

łącznik charakteryzuje się parametrami znamionowymi, z których

najistotniejszymi są:

napięcie znamionowe robocze: wartość skuteczna napięcia, związanego ze zdolnością
łączeniową łącznika,

napięcie znamionowe sterownicze: wartość skuteczna napięcia urządzenia sterowniczego
łącznika, np. cewki elektromagnesu,

prąd znamionowy: wartość skuteczna prądu, który może być trwale przewodzony przez
główne tory łącznika w normalnych warunkach otoczenia bez wykonywania czynności
łączeniowych,

prąd wyłączalny: największa wartość prądu, którą łącznik może trwale wyłączyć bez
uszkodzenia,

prąd załączalny: największa wartość prądu, którą łącznik może trwale załączyć bez
uszkodzenia,

znamionowa częstość łączeń: największa liczba cykli łączeniowych w ciągu jednostki
czasu,

przejściowa częstość łączeń: największa liczba łączeń, które może wykonać łącznik
w określonej jednostce czasu.


Załączanie i wyłączanie prądu przez łączniki

Zjawiska zachodzące podczas załączania i wyłączania prądu przez łączniki mogą mieć

niekorzystny wpływ na ich pracę. Podczas załączania prądu na skutek niestabilności zestyku
wytwarzają się mikrodrgania wpływające na zwiększenie rezystancji, co może doprowadzić
do nadpalenia zestyku. W większym stopniu styki są narażone na uszkodzenia podczas
wyłączania prądu. Pomiędzy rozdzielającymi się stykami powstaje łuk elektryczny, który
powoduje nadpalanie styków pod wpływem wysokiej temperatury.

Wynika z tego konieczność wykonywania styków z odpowiednich materiałów o dużej

odporności na utlenianie, ścieranie i wysoką temperaturę. Natomiast szybkie gaszenie łuku
umożliwia odpowiednia budowa mechanizmu napędowego.

Podział łączników

Główny podział łączników dotyczy możliwości wyłączania przez nie określonych

prądów. Według tego kryterium łączniki dzieli się na:

odłączniki,

rozłączniki,

wyłączniki.

Najprostsze w budowie są odłączniki, gdyż nie są one przystosowane do wyłączania

prądów roboczych, a zapewniają jedynie widoczną bezpieczną przerwę izolacyjną.
Rozłączniki służą do wyłączania prądów roboczych, a niektóre z nich również gwarantują
widoczną przerwę izolacyjną. Wyłączniki z kolei umożliwiają wyłączanie, oprócz prądów
roboczych, również prądów zwarciowych. Są wyposażone w układy automatycznego
wyłączania reagujące na zakłócenia w pracy systemu elektroenergetycznego. Do grupy
wyłączników można również zaliczyć bezpieczniki, jako wyłączniki jednorazowe.

Ważną częścią łączników jest napęd. Pod tym względem łączniki niskiego napięcia

można podzielić na ręczne i automatyczne.


background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

10

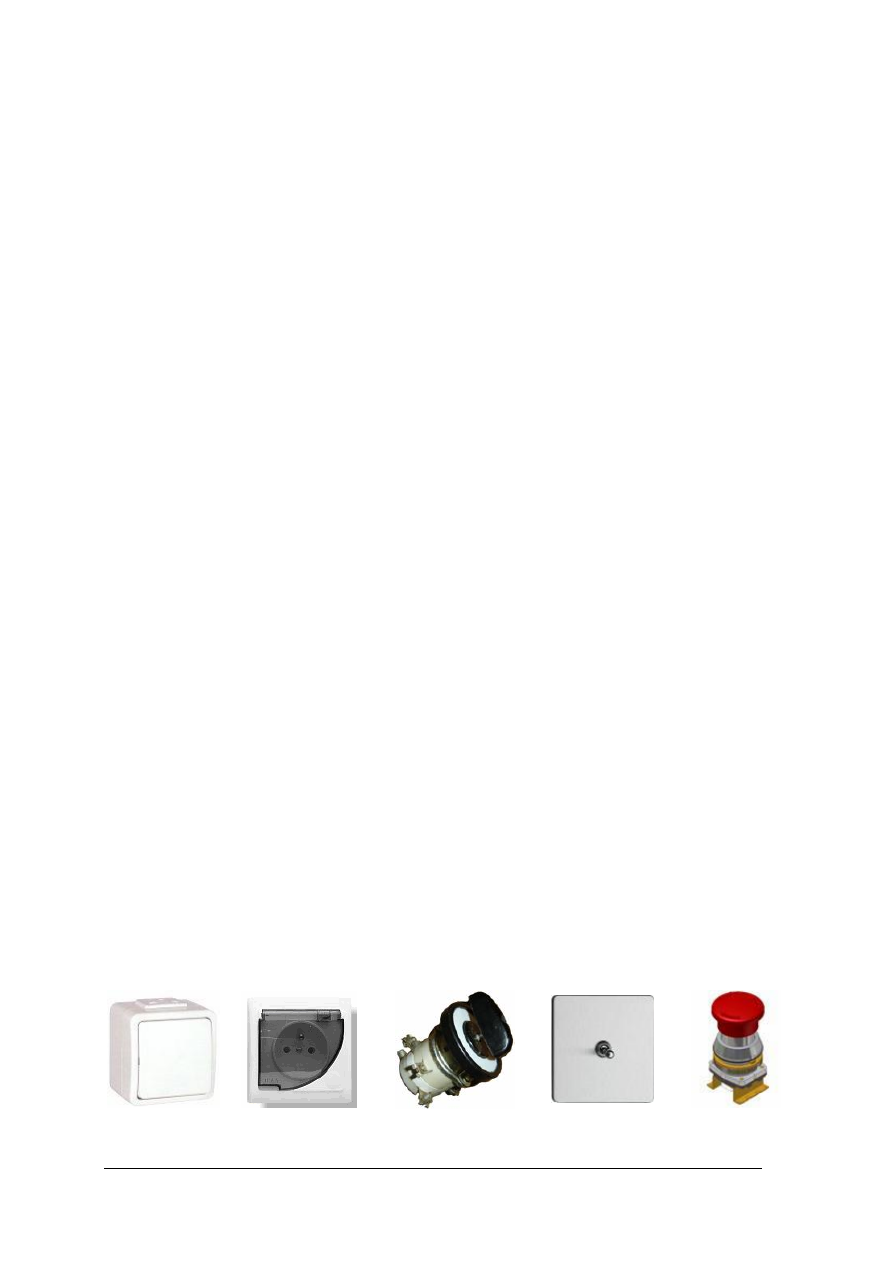

Do łączników ręcznych zalicza się łączniki:

– instalacyjne,
– wtyczkowe,
– warstwowe,
– drążkowe,
– przyciski.

Do łączników automatycznych zalicza się:

– styczniki,
– łączniki bezstykowe,
– wyłączniki,
– bezpieczniki.

4.1.1.4. Łączniki ręczne


Łączniki instalacyjne

Łączniki instalacyjne (rys. 2a) są stosowane w instalacjach mieszkaniowych

i przemysłowych. W zależności od sposobu wykonania instalacji rozróżnia się łączniki
natynkowe, podtynkowe i natynkowo-wtynkowe.

Łączniki wtykowe

Grupę

łączników wtykowych (wtyczkowych) (rys. 2b) stanowią gniazda

i współpracujące z nimi wtyczki. Łączniki te służą do załączania do sieci odbiorników
przenośnych. Również gniazda dzieli się na natynkowe, podtynkowe i natynkowo-wtynkowe.
W pomieszczeniach o zwiększonym niebezpieczeństwie porażenia stosuje się gniazda ze
stykiem ochronnym. Styk ten służy do uziemiania lub zerowania przyłączonych do gniazd
odbiorników.

Łączniki warstwowe

Łączniki warstwowe (rys. 2c) są często stosowaną grupą łączników na niewielkie prądy

znamionowe. Łącznik taki składa się z osi z umieszczonym na niej pokrętłem oraz z kilku
nasuniętych na nią przegród izolacyjnych, wewnątrz których są umieszczone ruchome styki.

Łączniki drążkowe

Są to łączniki (rys. 2d), w których przełączenie następuje za pomocą drążka. Często są

instalowane na specjalnych tablicach, stąd ich zamienna nazwa: łączniki tablicowe.

Przyciski

W obwodach sterowania i sygnalizacji jako łączniki stosuje się często przyciski (rys. 2e).

Są to łączniki o niewielkich prądach znamionowych.

Rys. 2. Łączniki ręczne: a) instalacyjny [17], b) wtyczkowy [17],

c) warstwowy [16], d) drążkowy [12], e) przycisk [12]

a)

b)

c)

d)

e)

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

11

4.1.1.5. Łączniki automatyczne


Nowocześniejszą formą konstrukcyjną łączników są łączniki automatyczne, przerywające

obwód automatycznie w momencie zakłócenia. Zakłóceniem tym może być zwarcie,
przeciążenie lub obniżenie albo zanik napięcia.

Ponieważ trudno jest budować łączniki spełniające wymagania dotyczące wielu funkcji

jednocześnie, w produkcji łączników automatycznych występuje podział na dwa zasadnicze
rodzaje: styczniki i wyłączniki.

Styczniki charakteryzują się przede wszystkim dużą częstością łączeń ze względu na

manewrowy charakter ich pracy. Natomiast wyłączniki zapewniają dużą wytrzymałość
zwarciową przy niezbyt dużej częstości łączeń, co pozwala na ich stosowanie jako sieciowych
łączników zwarciowych.

Rodzajem wyłączników są również bezpieczniki, gdyż automatycznie, choć jed-

norazowo, wyłączają prądy zwarciowe.

Odrębną grupę stanowią łączniki bezstykowe. Rolę tę odgrywają łączniki magnetyczne

(coraz rzadziej stosowane) i półprzewodnikowe ( z zastosowaniem diod lub tyrystorów).

Styczniki

Stycznik (rys. 3) jest rozłącznikiem manewrowym, przeważnie o napędzie

elektromagnetycznym. Styki ruchome stycznika są utrzymywane w położeniu wymuszonym
pod wpływem siły zewnętrznej, a kiedy ona zniknie, styki wracają do położenia swobodnego
pod działaniem siły zwrotnej (np. sprężyny zwrotnej). Zestyki główne stycznika są
przeważnie dwuprzerwowe. Styczniki charakteryzują się dużą częstością łączeń ze względu
na manewrowy charakter ich pracy.

Ze względu na położenie styków rozróżnia się styczniki:

– zwierne,
– rozwierne,
– zwierno-rozwierne.

Natomiast ze względu na rodzaj siły zewnętrznej wyróżniamy styczniki:

– elektromagnetyczne,
– pneumatyczne.

a)

b)

c)

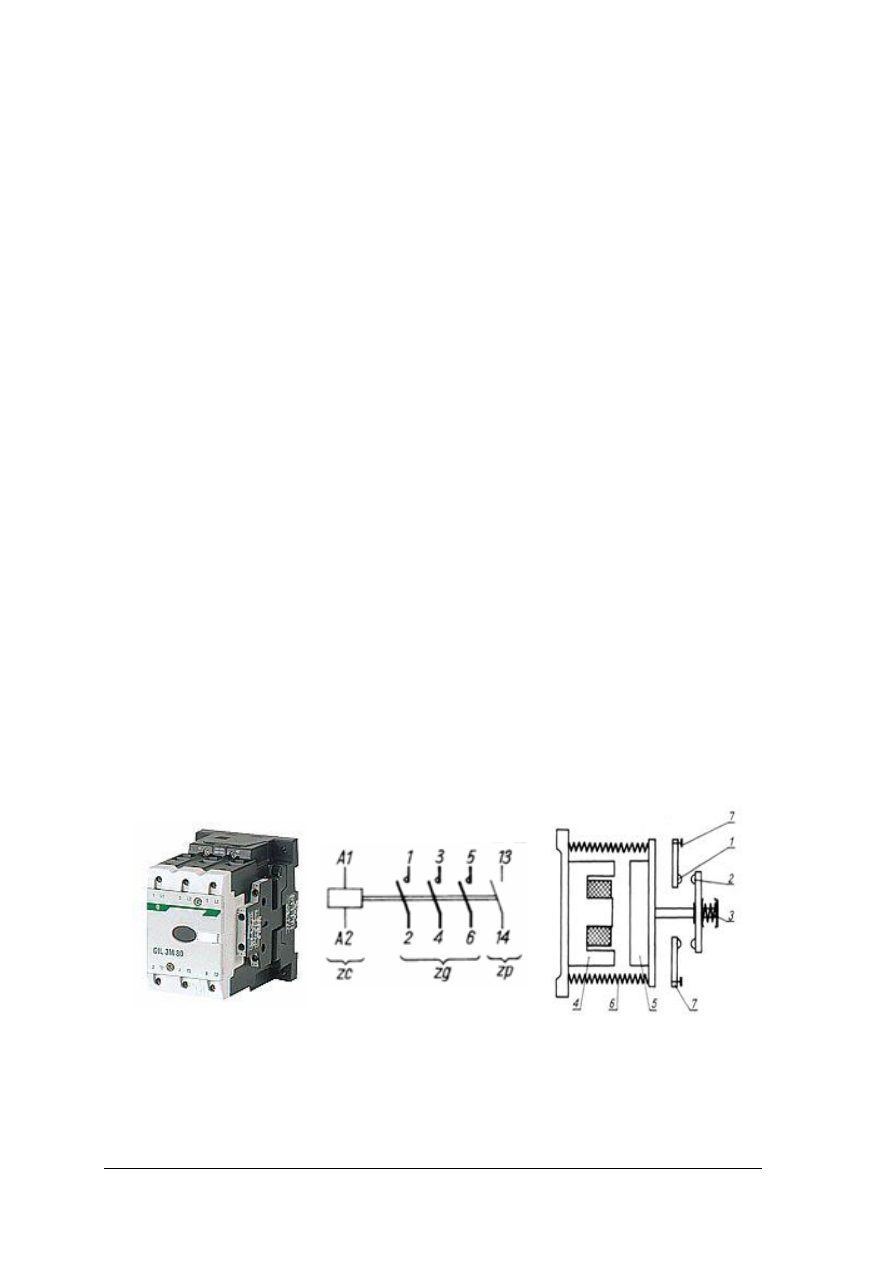

Rys. 3. Stycznik: a) zdjęcie [11], b) oznaczenia, c) budowa [6]

1 – styk nieruchomy, 2 – styk ruchomy, 3 – sprężyna stykowa, 4 – elektromagnes napędowy, 5 – zwora
ruchoma, 6 – sprężyna zwrotna, 7 – zacisk toru głównego. zc – zaciski elektromagnesu napędowego,
zg – zaciski torów głównych, zp – zaciski torów pomocniczych


Na rysunku rys. 3b podano międzynarodowe oznaczenia zacisków stycznika:

– cewka elektromagnesu napędowego (jednozwojnicowa): A1 - A2,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

12

– tory główne: 1-2, 3-4, 5-6 itd.,
– tory pomocnicze: XY-XZ. Każdy zacisk oznacza się dwiema cyframi, przy czym pierwsza

cyfra X, jednakowa dla obu zacisków danego toru jest kolejnym numerem toru
pomocniczego Jako drugie cyfry Y i Z wstawia się:
1, 2 – dla zwykłego zestyku rozwiernego,
3, 4 – dla zwykłego zestyku zwiernego,
5, 6 – dla zestyku rozwiernego o przedłużonej styczności,
7, 8 – dla zestyku zwiernego o przedłużonej styczności.

Zasadę działania stycznika przedstawiono na rys. 4. W położeniu pokazanym na rys. 4a

styki pozostają rozwarte i są utrzymywane w tym położeniu pod wpływem sprężyn. Po
przyciśnięciu przycisku załączającego Z w obwodzie elektromagnesu popłynie prąd, który
spowoduje zamknięcie się zestyków roboczych Sr i sprzężonego z nimi zestyku
pomocniczego Sp. Wówczas można już puścić przycisk Z, gdyż jest on bocznikowany przez
zestyk Sp. Stycznik wyłącza się przez przyciśnięcie przycisku W, który przerywa obwód
i powoduje (pod wpływem sprężyn), rozwarcie zestyków roboczych i pomocniczego.

a)

b)

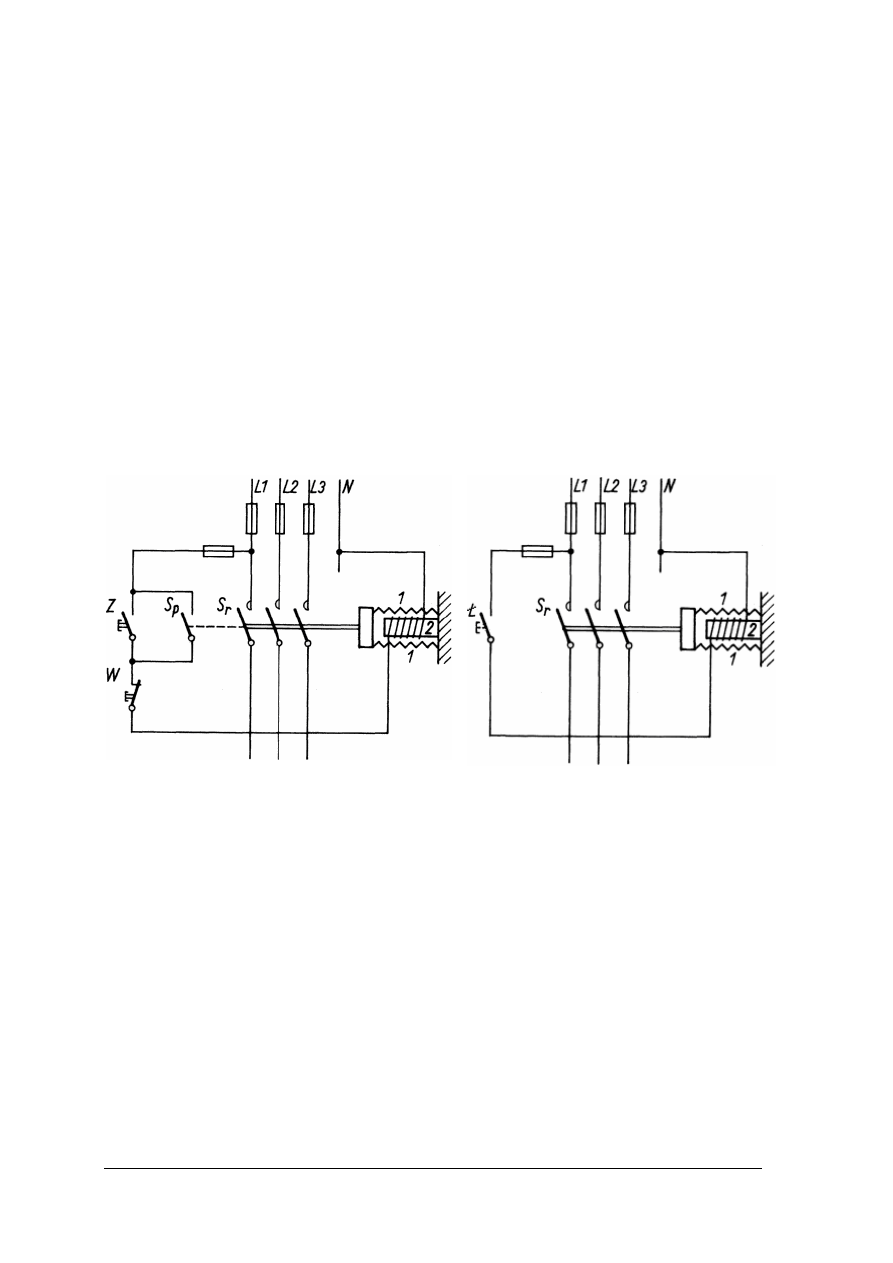

Rys. 4. Sterowanie stycznikiem: a) impulsem krótkotrwałym, b) sygnałem ciągłym [4]

Z – przycisk załączający, W – przycisk wyłączający, Sr – styki robocze, Sp – zestyk pomocniczy, 1 – sprężyna,
2 – elektromagnes, Ł – łącznik sterowniczy, F – bezpieczniki


Sterowanie stycznikiem

Przy sterowaniu sygnałem ciągłym (rys. 4b) stycznik jest zamknięty, jak długo jest

zamknięty łącznik sterowniczy Ł. Aby otworzyć stycznik, trzeba otworzyć łącznik.

Natomiast przy sterowaniu impulsem krótkotrwałym (rys. 4a) wystarczy na chwilę,

krótkotrwale, nacisnąć załącznik Z, a stycznik zamknie się i zarazem zewrze swój zestyk
pomocniczy Sp. Stycznik wyłącza się przez przyciśnięcie przycisku W.

Jeśli w obwodzie sterowania wystąpi zanik napięcia, to po jego powrocie:

– w przypadku sterowania sygnałem ciągłym stycznik zamknie się i silnik zostanie

uruchomiony,

– w przypadku sterowania impulsem krótkotrwałym stycznik nie zamknie się samoczynnie.

Jeżeli niespodziewane załączenie obwodu po zaniku napięcia i nieoczekiwane

uruchomienie, np. silnika może być groźne dla obsługi lub dla napędzanych urządzeń, to
należy stosować układ o sterowaniu impulsem krótkotrwałym, stanowiący zabezpieczenie
podnapięciowe.

F2

F2

F5

F5

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

13

Konstruowanie obwodów sterowniczych ze stycznikami

Obwód sterowniczy na ogół zasila się bezpośrednio z obsługiwanego obwodu głównego,

w którym pracują zestyki główne stycznika. W obwodzie trójfazowym o uziemionym punkcie
neutralnym stycznik powinien mieć cewkę o napięciu znamionowym równym napięciu
fazowemu. Na przykład w instalacji 230/400 V stycznik powinien mieć cewkę o napięciu
znamionowym 230 V. Jeden zacisk cewki (i innego elementu wykonawczego albo
sygnalizacyjnego) przyłącza się bezpośrednio do uziemionego bieguna źródła prądu, np. do
przewodu neutralnego N (rys. 4). W przeciwnym razie występują groźne komplikacje:
zamkniętego stycznika nie można otworzyć przyciskiem albo jeszcze gorzej – otwarty
stycznik niespodziewanie zamyka się i silnik rusza.

Jeśli stycznik ma działać poprawnie, to napięcie na zaciskach cewki powinno być zawarte

w granicach 0,85

÷

1,1 jej napięcia znamionowego U

N

(np. w granicach 196

÷

253 V na

zaciskach cewki 230 V). Przy napięciu poniżej 0,85 U

N

stycznik mógłby nie zamknąć się,

a w zamkniętym styczniku – zwora mogłaby być utrzymywana zbyt słabo. Skoro zwora nie
przylega do rdzenia, indukcyjność elektromagnesu maleje, pobierany prąd zwiększa się
i cewce grozi przegrzanie. Jednocześnie styki główne stycznika mogą ulec uszkodzeniu, gdyż:
a) maleje docisk styków i mogą występować drgania styków,
b) obniżeniu napięcia może towarzyszyć przepływ dużego prądu przez styki główne.

Jeżeli obwód główny jest zabezpieczony bezpiecznikami (F2 na rys. 4) o prądzie znamionowym

nie przekraczającym 10 A, to bezpieczniki te mogą zarazem pełnić rolę zabezpieczenia obwodu
sterowania. W przeciwnym razie obwód sterowniczy wymaga osobnego bezpiecznika (F5 na rys. 4)
albo wyłącznika nadprądowego o niedużym prądzie znamionowym, np. 6 A.

W celu doboru stycznika do określonych warunków pracy, prócz wartości znamionowych

napięć i prądów, należy wybrać odpowiednią kategorię użytkowania styczników (tabela 3).

Tabela 3. Kategorie użytkowania styczników [7]

Rodzaj
prądu

Kategoria
użytkowania

Typowe zastosowania

AC-1

obciążenia nieindukcyjne lub o małej indukc., piece oporowe

AC-2

silniki pierścieniowe: rozruch, wyłączenie

AC-3

silniki klatkowe: rozruch, wyłączenie podczas biegu

AC-4

silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót,
impulsowanie

AC-5A

włączanie lamp wyładowczych

AC-5B

włączanie lamp żarowych

AC-6A

włączanie transformatorów

AC-6B

włączanie baterii kondensatorów

AC-7A

obciążenia o małej indukcyjności w gospodarstwie domowym
i podobnych zastosowaniach, domowe odbiorniki silnikowe

AC-7B

obciążenia silnikowe w urządzeniach domowego użytku

AC-8A

włączanie hermetycznych silników chłodziarek

prąd
przemienny

AC-8B

włączanie hermetycznych silników chłodziarek sprężarkowych
o samoczynnym kasowaniu wyzwalaczy nadprądowych

DC-1

obciążenia nieindukcyjne lub o małej indukc., piece oporowe

DC-3

silniki bocznikowe: rozruch, hamowanie przeciwprądowe,
nawrót, impulsowanie, hamowanie oporowe

DC-5

silniki szeregowe: rozruch, hamowanie przeciwprądowe,
nawrót, impulsowanie, hamowanie oporowe

prąd stały

DC-6

włączanie oświetlenia żarowego

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

14

Układ stycznika z przekaźnikiem termicznym

Tak jak bezpieczniki chronią przed skutkami zwarć, tak przed skutkami przeciążeń

chronią przekaźniki termiczne, których zestyk rozwierny jest włączony w obwód sterowania
(rys. 5a). Elementy termiczne przekaźnika są nagrzewane albo bezpośrednio z głównego ob-
wodu prądowego, albo za pośrednictwem przekładników prądowych. Przekaźnik termiczny
składa się z dwóch metalowych pasków o różnej rozszerzalności cieplnej (rys. 5c),
połączonych na całej długości, oraz zestyku rozwiernego. Pod wpływem nagrzania prądem
pasek wygina się w kierunku metalu o mniejszej rozszerzalności cieplnej. Gdy prąd
przekroczy nastawioną wartość, wyginający się pasek rozwiera zestyk, powodując przerwę w
obwodzie sterowania i wyłączenie stycznika.

a)

b)

c)

1 – bimetal
(dwumetalowy pasek),
2 – zestyk rozwierny,
3 – zatrzask zestyku

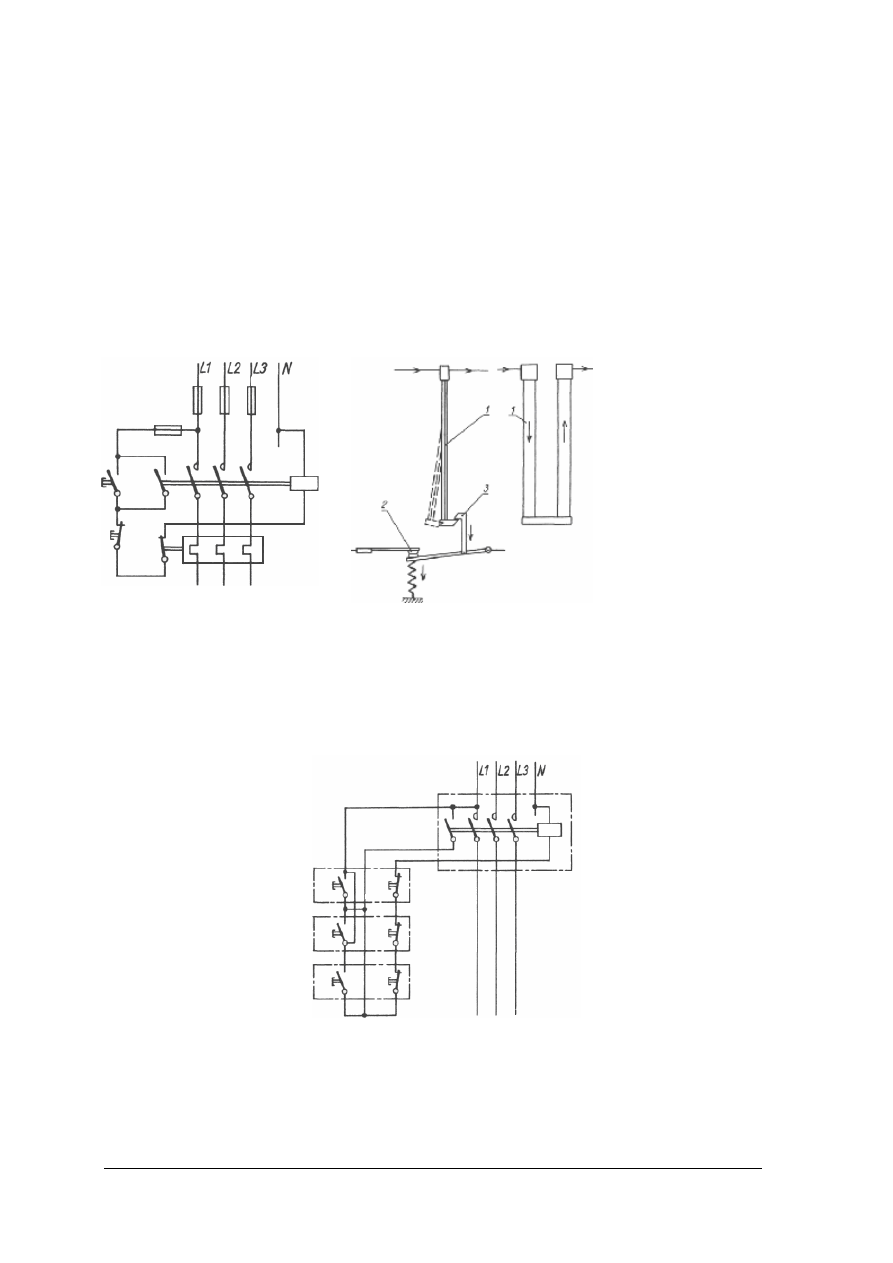

Rys. 5. a) schemat stycznika z przekaźnikiem termicznym, b) budowa przekaźnika, c) bimetal [4]

Sterowanie stycznikiem na odległość

Dużą zaletą styczników jest możliwość ich zdalnego sterowania i to z wielu różnych

miejsc. Łącząc w obwodzie sterowania odpowiednią liczbę przycisków zwiernych
i rozwiernych uzyskuje się możliwość sterowania z tylu miejsc, ile zastosowano przycisków
(rys. 6).

Rys. 6. Schemat sterowania stycznikiem z trzech miejsc [4]

Najważniejsze właściwości styczników:

– mogą być otwierane i zamykane zdalnie,
– są przystosowane do pracy z dużą częstotliwością łączeń,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

15

– mają dużą trwałość mechaniczną (styki mogą zużywać się wcześniej i wymagać

kilkakrotnej wymiany w czasie „życia” stycznika),

– mogą stanowić zabezpieczenie podnapięciowe, samoczynnie otwierać się w razie zaniku

lub nadmiernego obniżenia napięcia w sterowanym obwodzie.


Badanie stycznika

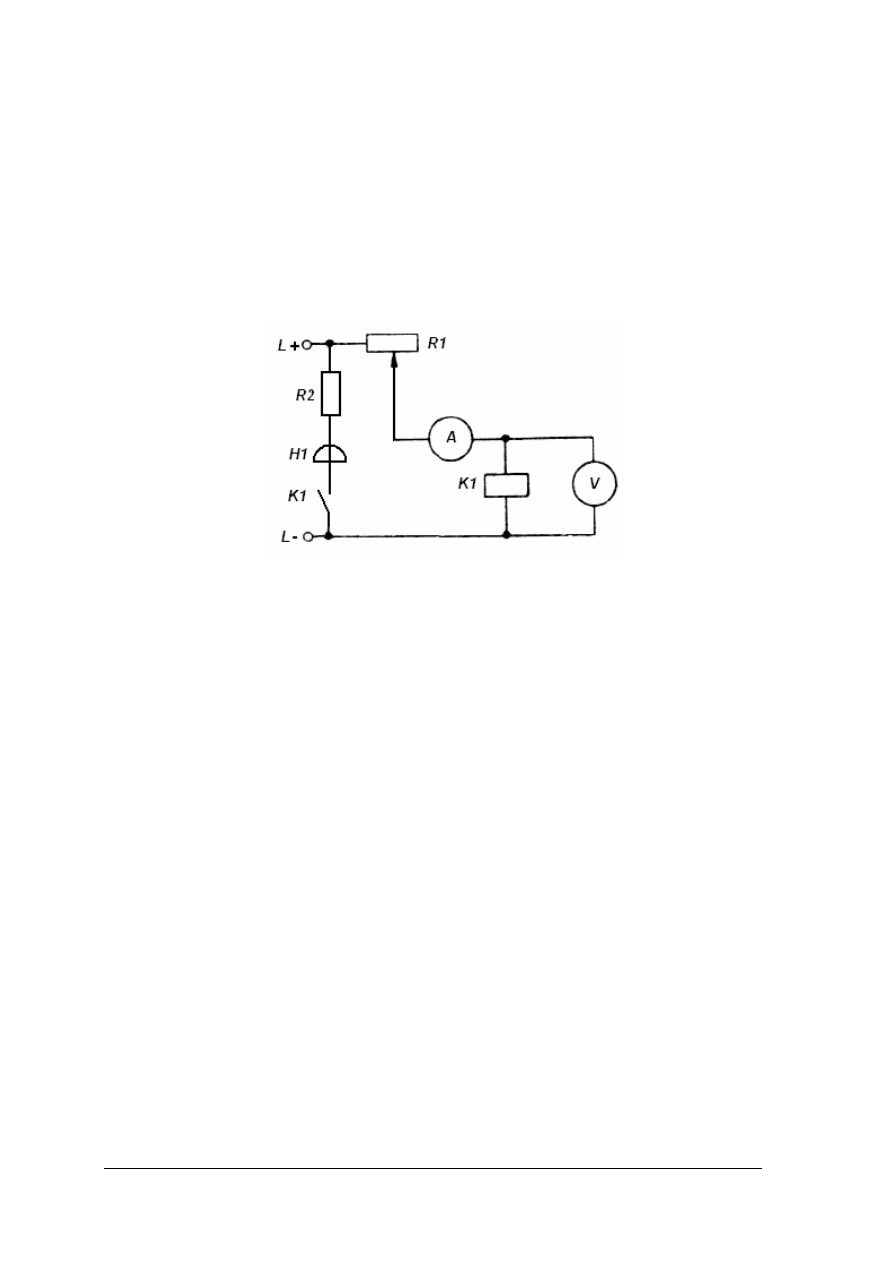

Na rys. 7 został pokazany układ połączeń do pomiarów napięcia zadziałania oraz

zwalniania stycznika K1. Zgodnie z oznaczeniami cewka stycznika K1 zaznaczona jest jako
prostokąt, a jego styki jako rozwarty przewód (pod buczkiem H1).

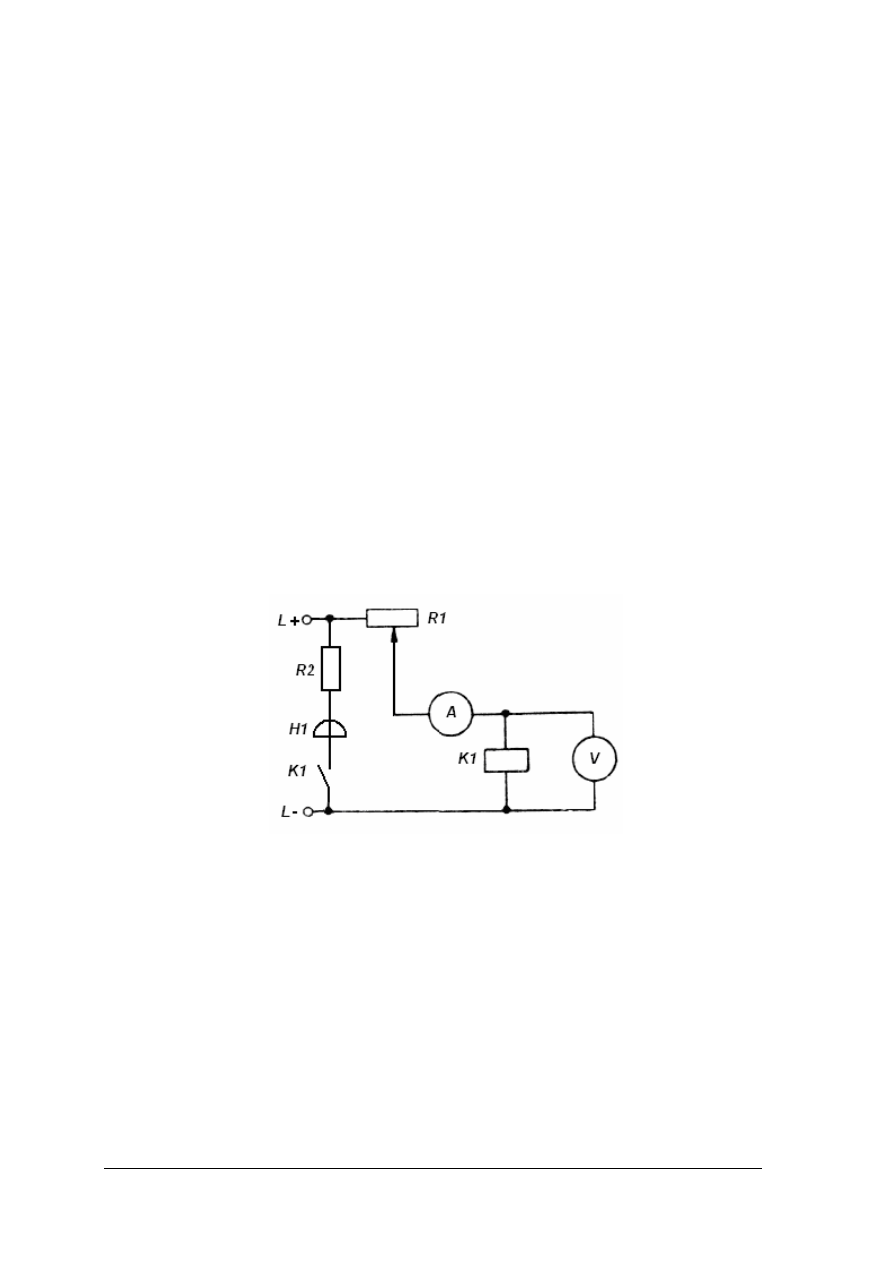

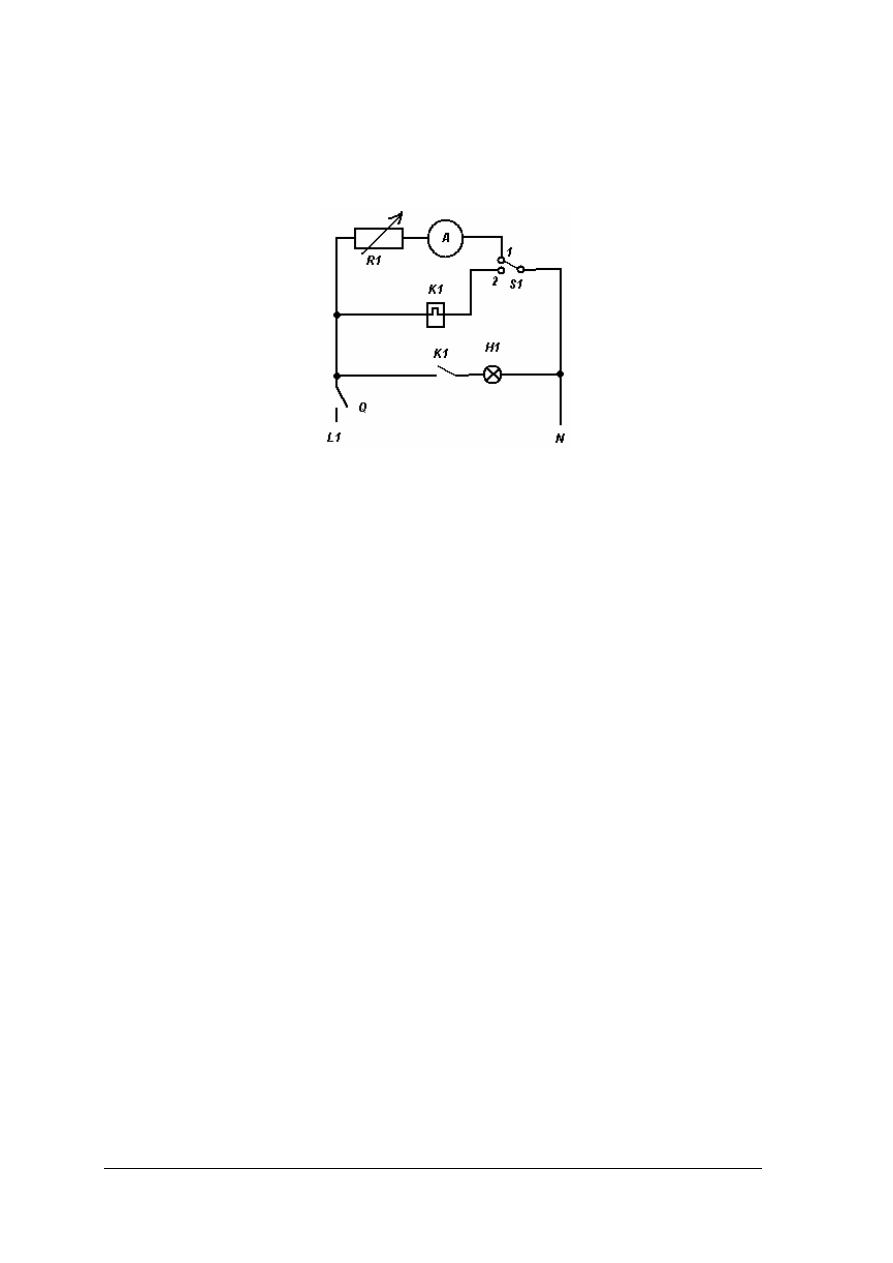

Rys. 7. Badanie wartości napięcia i prądu zadziałania oraz zwalniania stycznika


Czułość stycznika należy regulować rezystorem R1, zmieniając w ten sposób prąd

płynący przez stycznik K1. Stopniowo zwiększając natężenie prądu spowodujemy załączenie
zestyków stycznika K1, które załączą prąd w gałęzi z buczkiem H1 i wywołają jego buczenie.
Można w ten sposób wyznaczyć napięcie zadziałania. Należy podać na stycznik odpowiednio
0,9; 1; 1,1 napięcia znamionowego i wyznaczyć natężenie prądu. Kolejno należy zmniejszać
natężenie prądu płynącego przez cewkę stycznika, co doprowadzi do rozwarcia zestyków
stycznika, co z kolei przerwie obwód z buczkiem – buczenie ustanie. W taki sposób można
wyznaczyć napięcie zwalniania stycznika K1.

Po wyznaczeniu tych danych należy sprawdzić dane z tabliczki znamionowej oraz dane

katalogowe. Na tej podstawie można ocenić stan techniczny badanego urządzenia.

Dodatkowo po wymontowaniu urządzenia sygnalizującego należy sprawdzić docisk

styków stycznika. Do tego stosuje się dynamometr, który należy podłączyć w miejsce podane
przez producenta. Mały docisk styków powoduje szybkie tworzenie się nalotów
i zmniejszenie niezawodności łącznika.

Łączniki bezstykowe (półprzewodnikowe - tyrystorowe)

Elementy półprzewodnikowe (dioda, tranzystor, tyrystor), dzięki swym właściwościom,

doskonale nadają się do konstruowania łączników niskiego napięcia. Z racji swej budowy
łączniki takie zalicza się do urządzeń energoelektronicznych.

Podstawową

zaletą

łączników

półprzewodnikowych

jest

brak

elementów

mechanizmowych – zestyków. W łącznikach półprzewodnikowych załączanie i wyłączanie
następuje dzięki zmianom w strukturze wewnętrznej półprzewodnika (stan przewodzenia lub
stan zaporowy).

Brak elementów stykowych umożliwia wyeliminowanie z pracy łączników łuku

elektrycznego. Łączniki takie pracują bezgłośnie, są trwałe, a ich częstość pracy jest duża (ok.
120 łączeń na godzinę). Ponadto są odporne na wstrząsy, drgania oraz wpływ czynników

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

16

atmosferycznych. Natomiast wadą łączników jest stosunkowo duża strata mocy w czasie
przewodzenia. Spadek napięcia na tyrystorze (stycznik tyrystorowy: rys. 8) wynosi ok. 1–2 V,
co przy dużych prądach powoduje wydzielanie się znacznych ilości ciepła. Wymaga to
stosowania dużych radiatorów, a więc znacznego zwiększenia rozmiarów i masy łączników.
Są one też czułe na zakłócenia (niebezpieczna możliwość samozałączenia), wrażliwe na
przeciążenia i zwarcia (wymagają specjalnych układów zabezpieczających) i nie separują
galwanicznie obwodów w stanie wyłączenia.
W praktycznym zastosowaniu rozpowszechniły się przede wszystkim łączniki tyrystorowe
(rys. 8).

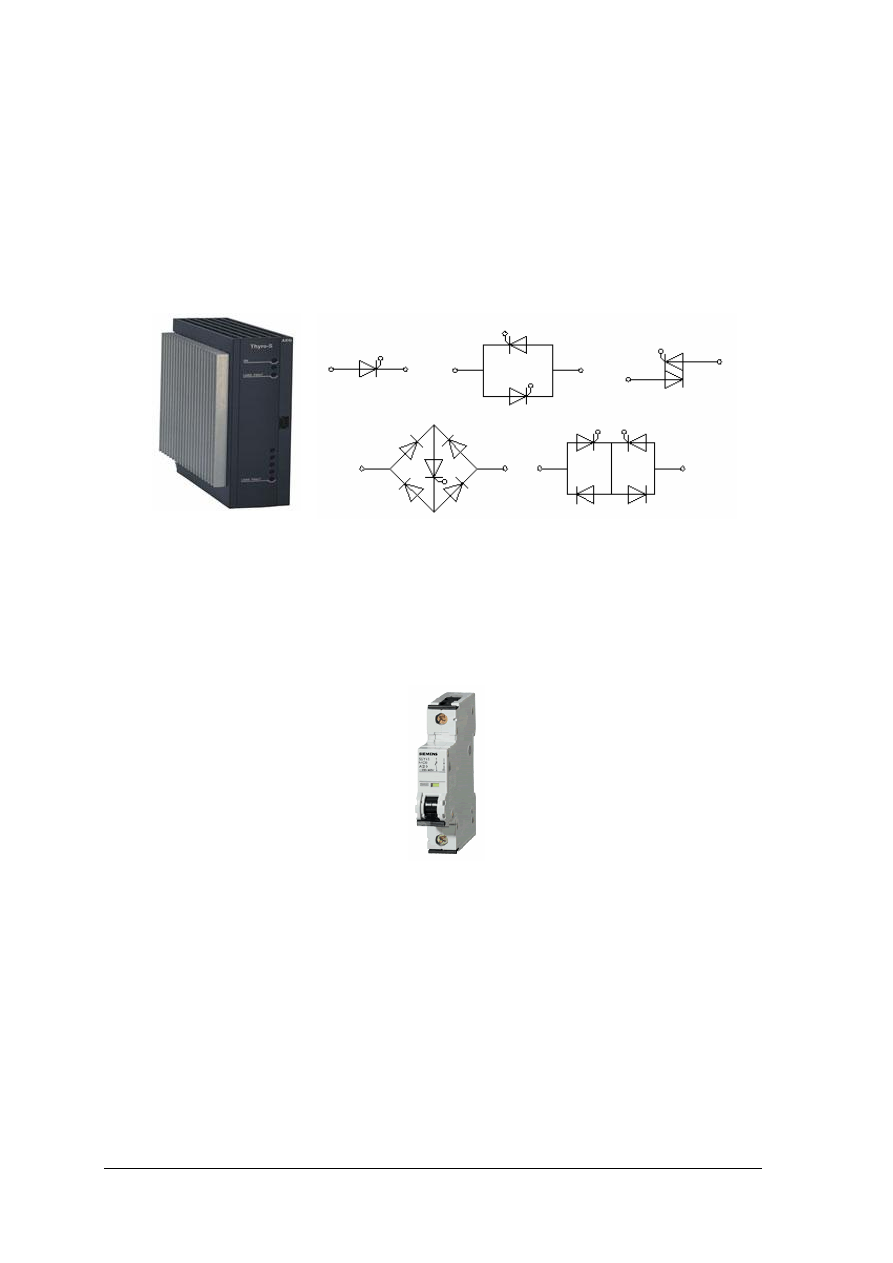

Rys. 8. Typowe układy łączników tyrystorowych: a) Thyro-S [18], b) tyrystow, c) układ odwrotnie równoległy

tyrystorów, d) tyrystor symetryczny (triak), e) układ mostkowy, f) układ odwrotnie równoległy tyrystorowo-

diodowy [10]

Wyłączniki

Wyłączniki (rys. 9), umożliwiające wyłączanie prądów zwarciowych, są bardziej

skomplikowanymi aparatami niż styczniki. Wyłączniki niskonapięciowe są produkowane
wyłącznie jako suche.

Rys. 9. Wyłącznik nadmiarowo-prądowy [22]


Podstawowe elementy budowy wyłącznika to:

– układ zestyków głównych i pomocniczych,
– komory gaszące,
– zamek,
– urządzenia wyzwalające,
– napęd.

Stosuje się różnego typu napędy, najczęściej jednak są to napędy: ręczny,

elektromagnetyczny i silnikowy. Siła napędzająca przekładnię przenosi się na wał główny
wyłącznika, na którym są umocowane styki ruchome. W wyłącznikach na mniejsze prądy
stosuje się przeważnie przekładnię dźwigniową (rys. 10a). Dla większych wartości prądu
trzeba zapewnić silniejszy docisk między stykami, co umożliwia przekładnia przegubowa
(rys. 10c).

b)

c)

d)

e)

f)

a)

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

17

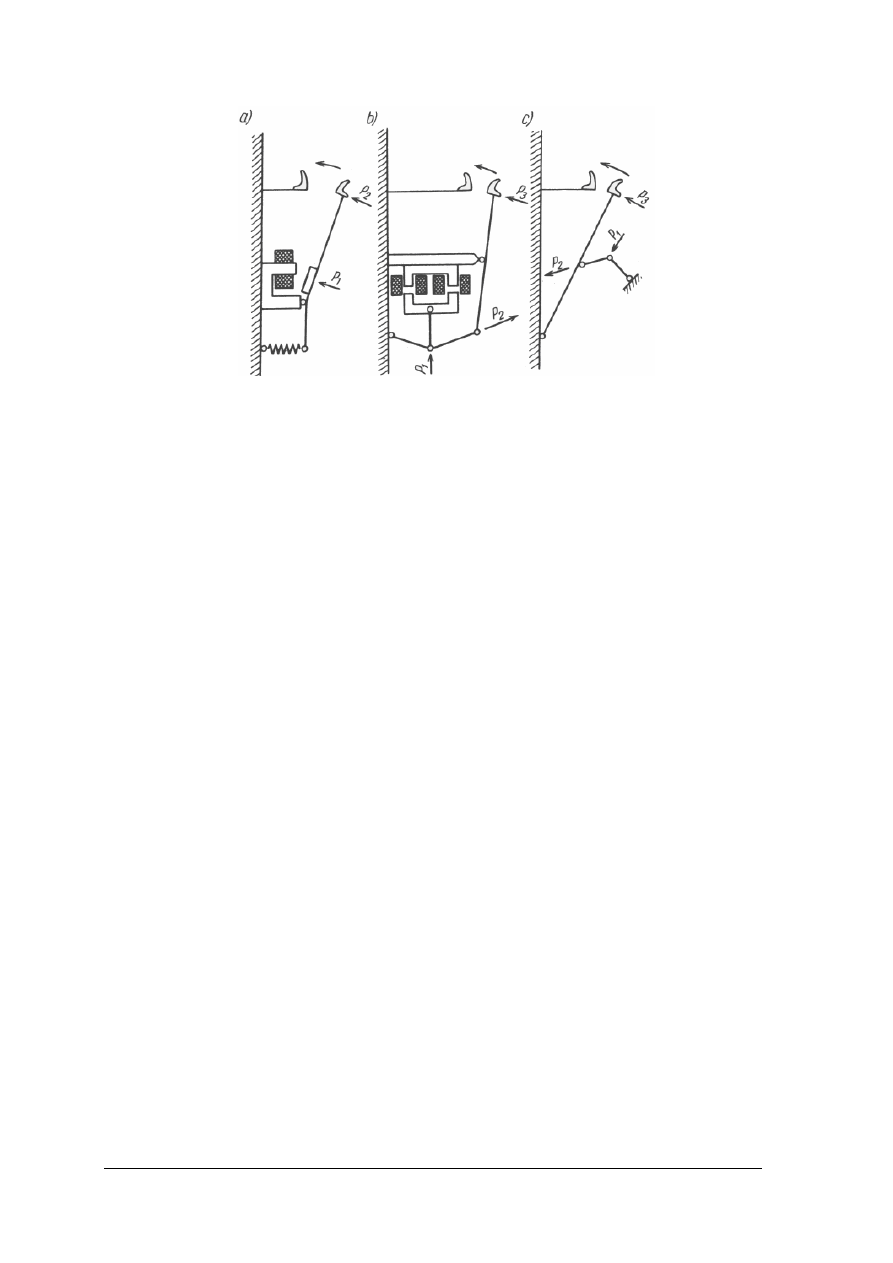

Rys. 10. Przekładnie wyłączników: a) dźwigniowa, b), c) przegubowe [4]


Wyłącznik dłuższy czas pracy jest zamknięty, utrzymywany w tym położeniu przez tzw.

zamek. Zwolnienie zapadki zamka zamkniętego wyłącznika powoduje jego otwarcie.

Najistotniejszym elementem konstrukcyjnym różniącym wyłącznik od stycznika jest

zamek. Powoduje on, że po zamknięciu się styków wyłącznika układ napędowy zostaje
zaryglowany i siła nacisku na niego (np. przerwanie prądu w obwodzie cewki elektromagnesu
napędowego) nie powoduje rozwarcia się styków. Do otworzenia wyłącznika jest konieczne
zadziałanie odrębnego urządzenia wyzwalającego, działającego na zamek.

Urządzenie powodujące obrót zapadki nazywa się urządzeniem wyzwalającym.

Rozróżnia się wyzwalacze i przekaźniki. Różnica między nimi polega na tym, że wyzwalacze
działają bezpośrednio na odryglowanie zamka, natomiast przekaźniki sterują wyzwalaczami
przez zamknięcie lub otwarcie obwodu elektrycznego.

W wyłącznikach najczęściej stosowane są wyzwalacze termiczne i elektromagnetyczne.

Wyzwalacze termiczne

Wyzwalacze termiczne (rys. 11a) działają na takiej samej zasadzie jak omówione już

przekaźniki termiczne, z tą tylko różnicą, że działają bezpośrednio na zamek wyłącznika,
a nie na obwód sterowania. W nowszych konstrukcjach wyłączników stosuje się zamiast
wyzwalaczy przekaźniki termiczne, które zamykają obwód wyzwalaczy napięciowych
obracających zapadkę. Wyzwalacze lub przekaźniki termiczne działają ze zwłoką konieczną
do nagrzania bimetalu, toteż są stosowane jako zabezpieczenia przeciążeniowe. Nie nadają się
one do zabezpieczeń zwarciowych, gdzie jest konieczne działanie natychmiastowe.

Wyzwalacze elektromagnetyczne

Wyzwalacze elektromagnetyczne (rys. 11b) działają przy zwiększeniu prądu ponad

wartość nastawioną. Zwiększenie prądu na skutek zwarcia lub przeciążenia powoduje
przyciągnięcie ruchomej zwory i obrót zapadki zamka. Cewka elektromagnesu jest włączona
do obwodu głównego wyłącznika bezpośrednio lub przez przekaźnik. Prąd zadziałania jest
nastawiony przez regulację naciągu sprężyny lub szerokości szczeliny między
elektromagnesem a zworą. Czas zadziałania wyzwalacza jest bardzo krótki – ok. 0,02 s.
Wyzwalacze elektromagnetyczne są stosowane jako zabezpieczenia zwarciowe lub
przeciążeniowe bezzwłoczne.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

18

a) termiczny
1 – bimetal,
2 – zapadka,
3 – fragment
sprzęgła

b)
elektromagnetyczny
1 – zwora
elektromagnesu,
2 – zapadka zamka,
3 – cewka włączona
szeregowo w obwód
prądowy,
4 – pokrętło
regulujące naciąg
sprężyny

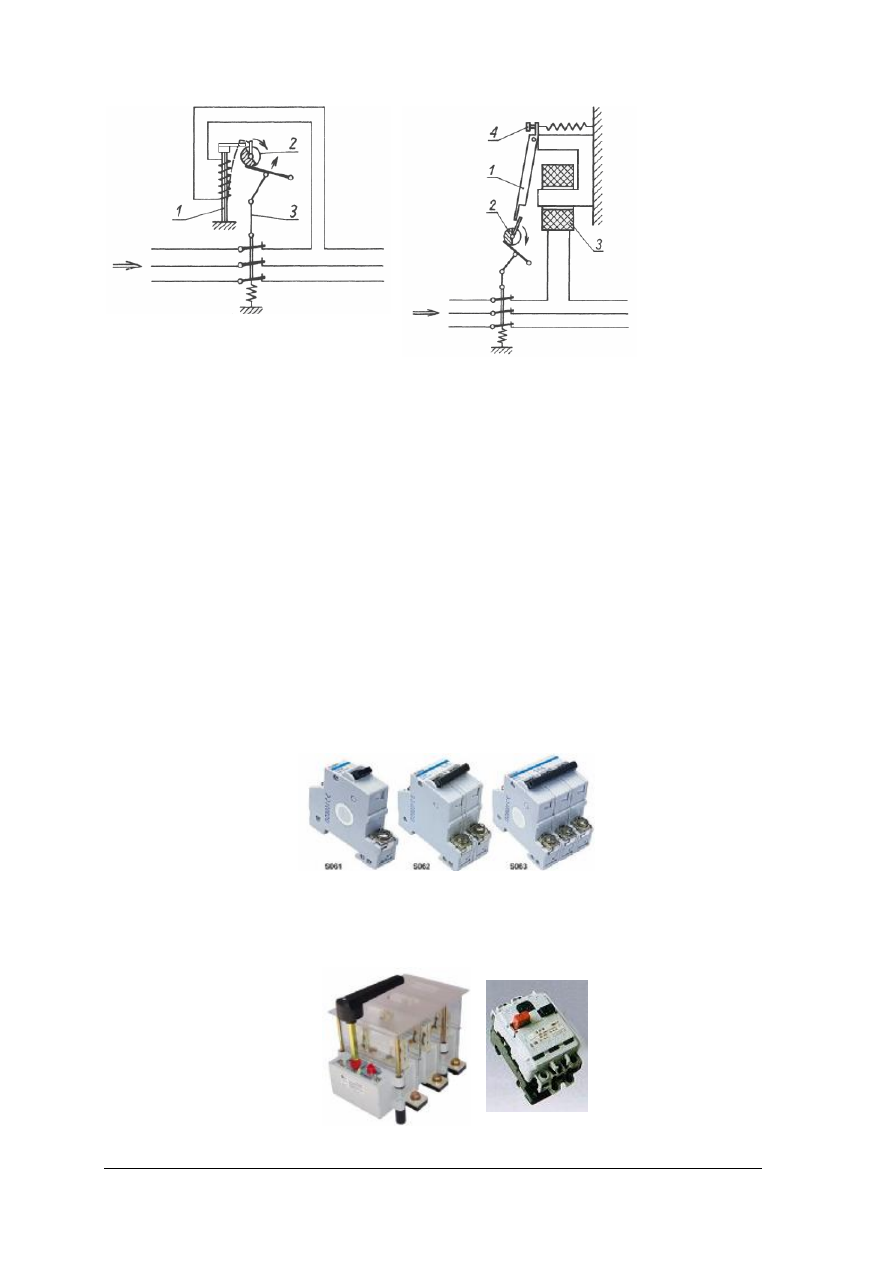

Rys. 11. Wyzwalacz: a) termiczny, b) elektromagnetyczny [4]


Podział wyłączników

Wyłączniki można podzielić w zależności od zwarciowej zdolności łączeniowej na:

– instalacyjne,
– przemysłowe.
W zależności od znamionowego prądu ciągłego, prądu wyłączalnego oraz wyposażenia
można wyróżnić:
– wyłączniki instalacyjne,
– wyłączniki sieciowe,
– wyłączniki stacyjne.

Przykładem wyłącznika instalacyjnego jest obecnie powszechnie stosowany wyłącznik

instalacyjny płaski serii S160 (rys. 12), stosowany w instalacjach mieszkaniowych
i oświetleniowych

zamiast

bezpieczników.

Działa

on

zarówno

przy

zwarciach

(bezzwłocznie), jak i przeciążeniach (zwłocznie), można go też wyłączyć za pomocą
przełącznika.

Rys. 12. Wyłącznik S160 [15]

Z wyłączników przemysłowych (rys. 13) do najczęściej stosowanych należą wyłączniki

WIS, APU, AP oraz DS.

a)

b)

Rys. 13. Wyłącznik przemysłowy: a) DS, b) M 611 [24]

b)

a)

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

19

Wyłączniki instalacyjne występują w dwóch odmianach: do instalacji domowych

i obwodów silnikowych. Budowane są na prąd znamionowy ciągły 6

÷

63 A i prąd wyłączalny

3

÷

10 kA.

Wyłączniki sieciowe o prądzie znamionowym ciągłym 63

÷

630 A są przystosowane do

instalacji w niedużych rozdzielniach. Mogą wyłączać prądy zwarciowe 6

÷

35 kA, a nawet

większe.

Wyłączniki stacyjne są przeznaczone do instalowania w stacjach transformatorowo-

rozdzielczych i rozdzielnicach dużej mocy, czyli w miejscach, gdzie występują największe
prądy robocze i zwarciowe. Mają prąd ciągły 400

÷

4000 A i prąd wyłączalny 20

÷

80 kA.


Badanie wyłącznika

Prezentowane doświadczenie ma na celu przedstawienie badania działania wyłącznika

instalacyjnego dla różnych wartości natężenia prądu. Schemat układu przedstawiono na
rys. 14.

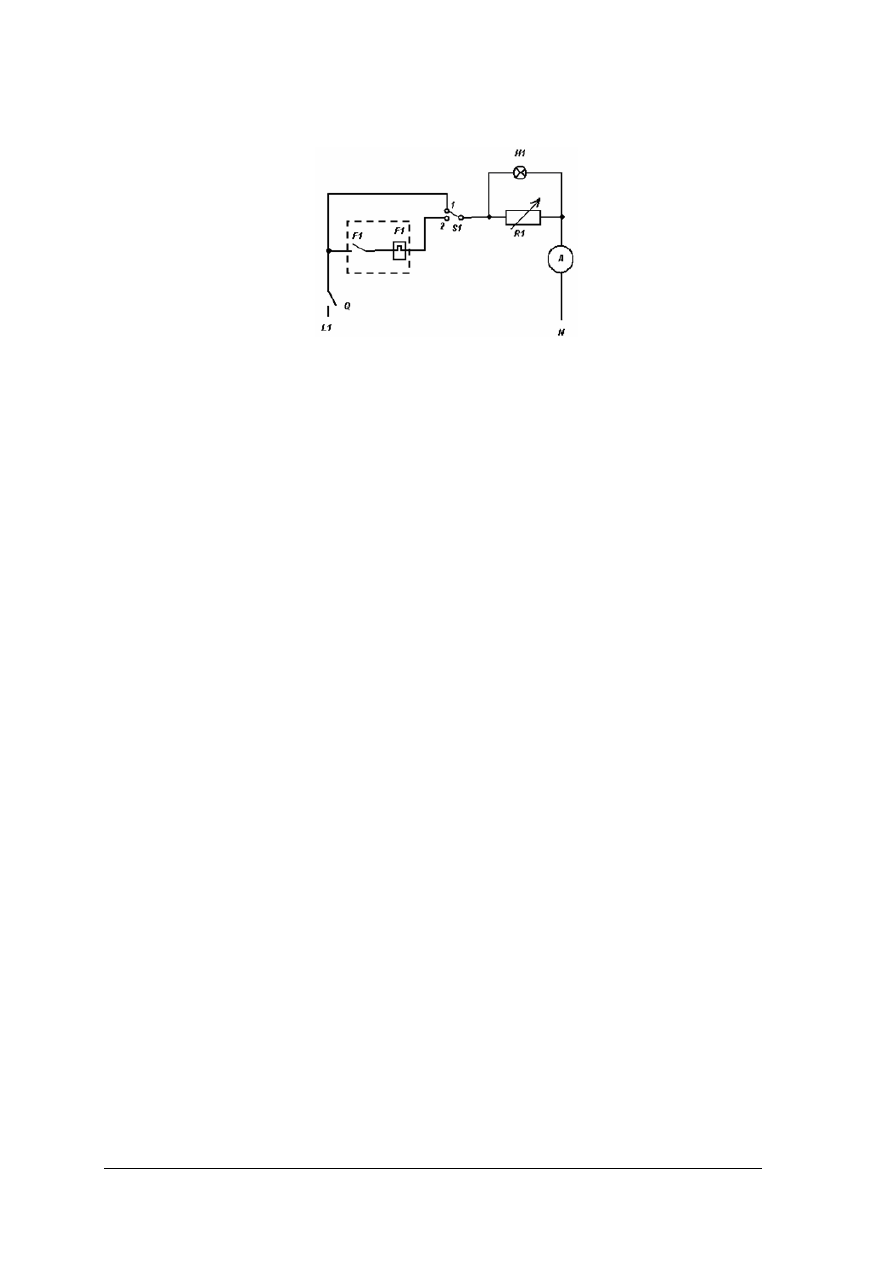

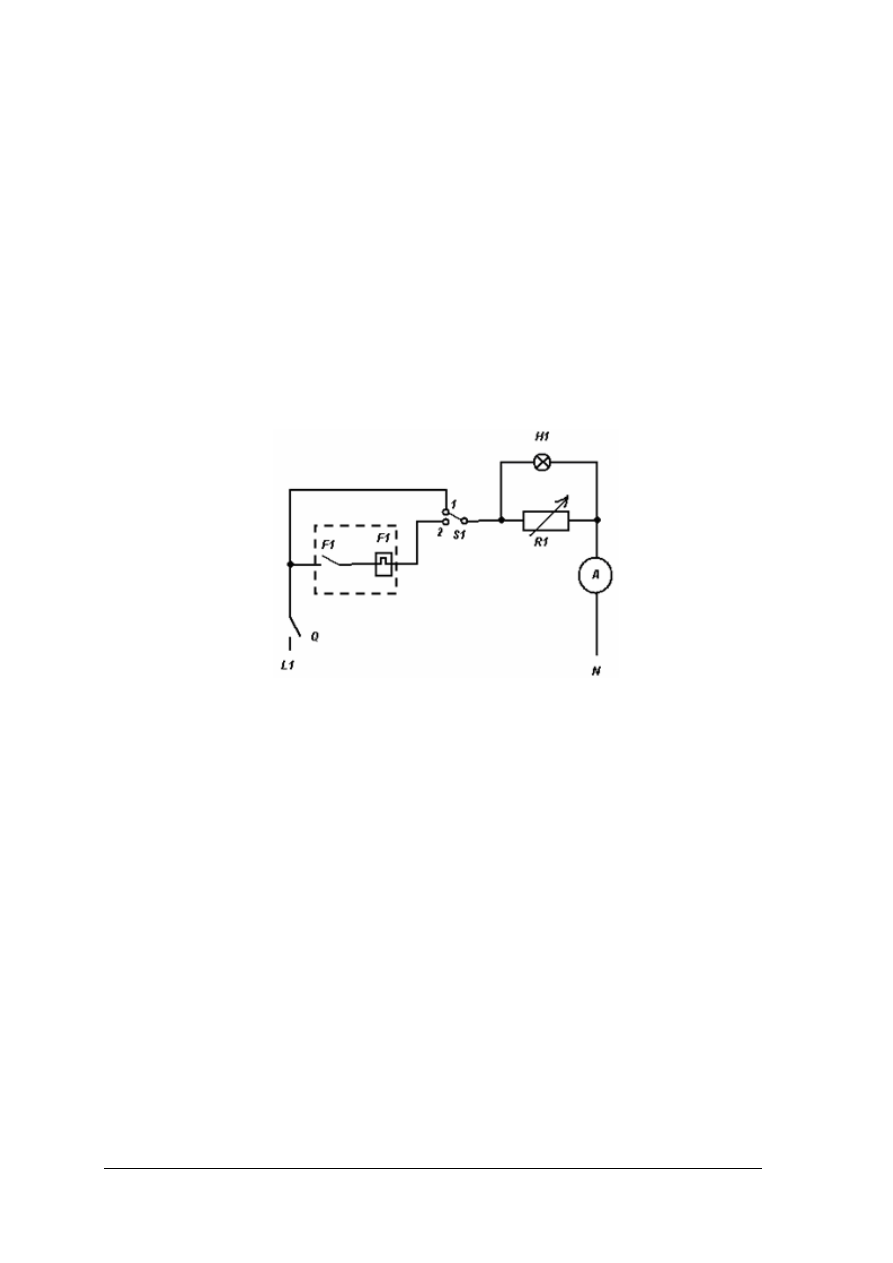

Rys. 14. Schemat połączeń do badania wyłącznika instalacyjnego

W układzie przedstawionym na schemacie (rys. 14) znajdują się: wyłącznik główny Q,

wyłącznik instalacyjny (jego łącznik F1 oraz wyzwalacz termiczny F1) i przełącznik S1, za
pomocą którego odłącza się badany wyłącznik w celu nastawienia odpowiedniego prądu
rezystorem R1. Równoległe z rezystorem znajduje się żarówka H1, której świecenie
sygnalizuje załączenie wyłącznika (gdy łącznik S1 jest w pozycji 2).

Sprawdzanie polega na pomiarze opóźnień czasowych wyłącznika dla różnych wartości

prądu w obwodzie przy danej wartości prądu nastawnego. Należy nastawić na skali
nastawczej prąd I

nast

, na skali czasowej czas t

nast

, załączyć wyłącznik Q i nastawić daną

wartość prądu w obwodzie rezystorem nastawczym R1. Następnie zamknąć obwód
z wyłącznikiem od strony rezystora przełączając łącznik S1 w pozycję 2. Załączyć łącznik
wyłącznika F1 włączając jednocześnie stoper, obserwować świecenie żarówki. W momencie
wyłączenia wyłącznika (łącznika F1) spowodowanym wyzwalaczem termicznym F1, obwód
zostanie przerwany i żarówka zgaśnie. W tym momencie należy wyłączyć stoper. W ten
sposób wyznaczony został pierwszy punkt charakterystyki czasowo-prądowej. Odczekać, aż
wyłącznik ostygnie i powtórzyć pomiary dla wszystkich wartości prądu I

nast

, które znajdują

się na podziałce wyłącznika. Dla każdego z prądów nastawnych wyznaczyć czas zadziałania
wyłącznika dla kilku różnych wartości prądów w obwodzie. Rozpocząć od prądu półtora razy
większego od prądu nastawnego, kolejnie 3, 4, 5 i 6 razy większego. Otrzymane wyniki
uśrednić, sporządzić charakterystykę czasowo-prądową i porównać wyniki z danymi
katalogowymi.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

20

4.1.1.6. Odłączniki, rozłączniki, wyłączniki. Aparatura wysokich i średnich napięć


Odłączniki

Odłączniki są urządzeniami najprostszymi w budowie, gdyż nie są przystosowane do

wyłączania prądów roboczych. Zapewniają jedynie widoczną przerwę izolacyjną, są tanie
w porównaniu do wyłączników, których ceny znacznie zwiększają się wraz ze wzrostem
napięcia.

Odłączniki, chociaż pozbawione urządzeń do gaszenia łuku, mogą załączać i wyłączać

niewielkie prądy płynące w obwodzie.

Ze względu na miejsce zainstalowania odłączniki dzieli się na wnętrzowe i napowietrzne.

Pozostałe kryteria podziału dotyczą ich budowy. Rozróżnia się odłączniki: jednobiegunowe
i trójbiegunowe (rys. 15) oraz równoległe i szeregowe.

a)

b)

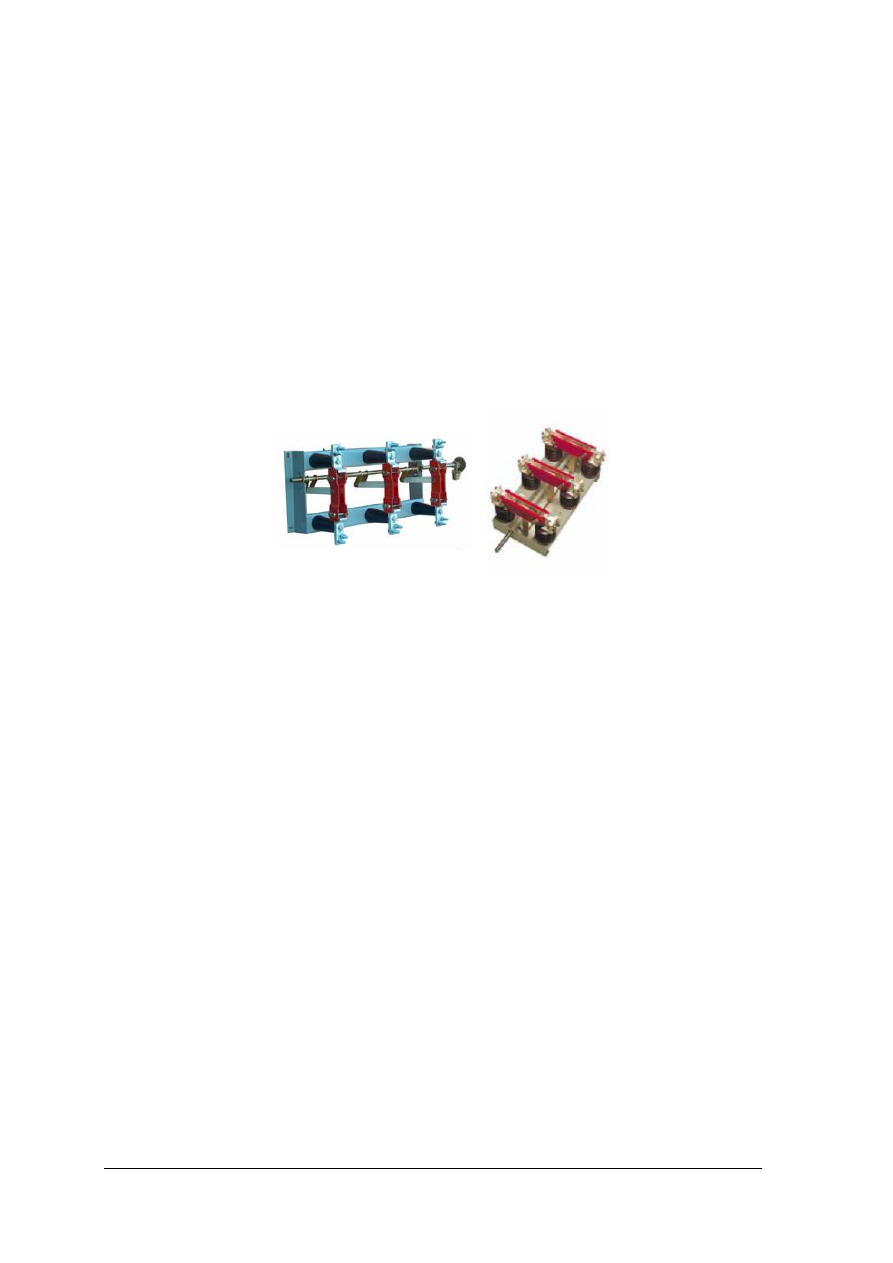

Rys. 15. Odłącznik średnich napięć, wnętrzowy: a) OW, b) OJON [13]


Najistotniejszy i najczęściej stosowany jest podział ze względu na sposób zwierania

i rozwierania styków. Spotyka się następujące rodzaje odłączników:
– nożowe (sieczne),
– poziomo-obrotowe jednoprzerwowe lub dwuprzerwowe,
– pionowe: wielokolumnowe, pantografowe.

Odłączniki nożowe są stosowane przy średnich napięciach jako wnętrzowe lub

napowietrzne. Przy wyższych napięciach 110 kV i 220 kV najczęściej stosuje się odłączniki
poziomo-obrotowe jedno- lub dwuprzerwowe w wykonaniu napowietrznym. Odłączniki
pionowe spotyka się w rozdzielniach napowietrznych najwyższych napięć (400 kV
i wyższych).

W oznaczeniach odłączników stosuje się następujące symbole: O – odłącznik,

U – uziemnik, W – wnętrzowy, N – napowietrzny, I, II, III – jedno-, dwu- lub trójbiegunowy,
P – z napędem pneumatycznym, W – o izolacji przeciwzabrudzeniowej, UG – noże
uziemiające górne, UD – noże uziemiające dolne. Po zasadniczym symbolu odłącznika podaje
się jego napięcie w kV łamane przez prąd znamionowy w setkach amperów. Tak na przykład
OWIII10/4UD oznacza odłącznik wnętrzowy, trójbiegunowy na napięcie 10 kV i prąd 400 A,
z dolnymi nożami uziemiającymi

Parametry i dobór odłączników

Do podstawowych parametrów odłączników należą:

napięcie znamionowe izolacji U

Ni

: określa maksymalne napięcie znamionowe sieci,

w której odłącznik może pracować,

znamionowy prąd ciągły I

N

:

określa maksymalną wartość prądu, jaki może przepływać

przez odłącznik w sposób ciągły,

znamionowy prąd szczytowy I

Nsz

,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

21

znamionowy prąd trzysekundowy I

3N

(lub jednosekundowy I

1N

).

Parametry I

Nsz

i I

3N

dotyczą wytrzymałości zwarciowej odłączników. Wytrzymałość

zwarciowa cieplna odłącznika jest reprezentowana przez znamionowy prąd n-sekundowy I

nN

W praktyce prąd ten jest określany jako trzysekundowy I

3N

lub jednosekundowy I

1N

.

Rozłączniki

Rozłącznik (rys. 16) jest to łącznik służący do przerywania prądów roboczych

i przeciążeniowych o wartości nieprzekraczającej 10-krotnej wartości znamionowego prądu
ciągłego. Rezystory są stosowane w takich miejscach sieci, gdzie jest wymagana niewielka
zdolność łączeniowa i możliwości łączeniowe wyłączników byłyby w niewielkim stopniu
wykorzystane. Rozłączniki są produkowane na napięcia do 30 kV.

Ze względu na miejsce instalowania rozróżnia się rozłączniki wnętrzowe i napowietrzne.

Prawie wszystkie rozłączniki pełnią jednocześnie funkcje łączników izolacyjnych, stwarzając
widoczną przerwę izolacyjną.

Ze względu na rodzaj pracy rozłączniki dzieli się na:

– ogólnego zastosowania,
– transformatorowe,
– kondensatorowe,
– silnikowe (styczniki).

Aby zabezpieczyć urządzenia przed przeciążeniami lub zwarciami, niektóre rozłączniki

mają wbudowane bezpieczniki oraz układ wyzwalający rozłącznik w chwili zadziałania co
najmniej jednej wkładki bezpiecznikowej.

Z powyższego wynika kolejny podział rozłączników na:

– rozłączniki wyłączane ręcznie (nie wyposażone w bezpieczniki),
– rozłączniki wyłączane samoczynnie (z bezpiecznikami i wyzwalaczami).

Istotnymi parametrami rozłączników są:

– napięcie znamionowe izolacji U

Ni

,

– znamionowy prąd ciągły I

N

,

– znamionowy prąd wyłączalny I

Nws

: dla warunków roboczych - maksymalny prąd, jaki

może być wyłączany, dla warunków zwarciowych – prąd równy prądowi wyłączalnemu
wkładki topikowej,

– znamionowy prąd załączalny I

Nzał

: maksymalny prąd, jaki może być załączony przez

aparat,

– znamionowy prąd szczytowy I

Nsz

: określa mechaniczną wytrzymałość rozłącznika

w stanie zamkniętym na działanie prądu zwarciowego,

– znamionowy prąd l- lub 3-sekundowy: określa cieplną wytrzymałość rozłącznika w stanie

zamkniętym na działanie prądu zwarciowego.

a)

b)

c)

d)

e)

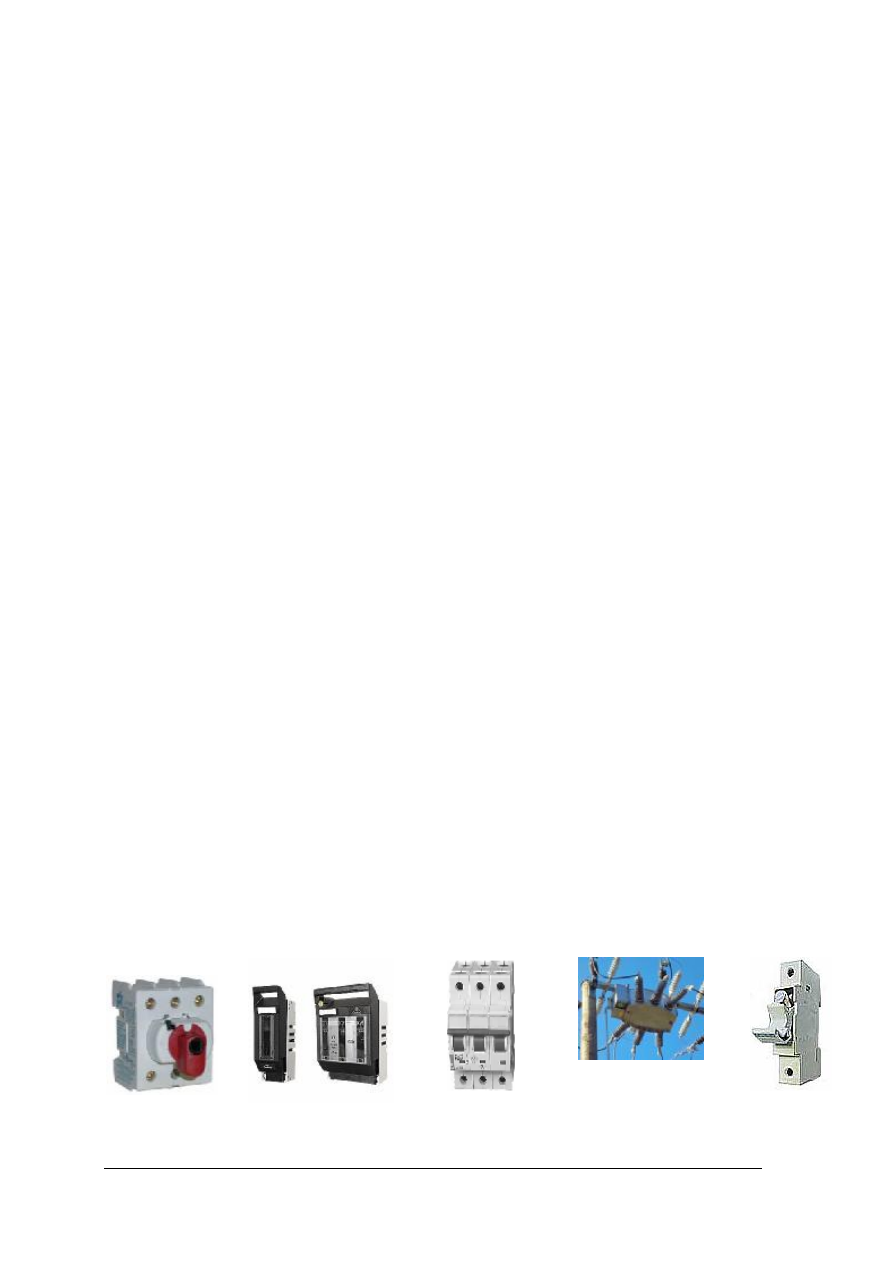

Rys. 16. Rozłączniki: a) ręczny [20], b) pokrywkowy [18], c) izolacyjny [18],

d) napowietrzny [13], e) do wkładki cylindrycznej [18]

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

22

Wyłączniki


Wyłączniki (rys. 17) z kolei umożliwiają wyłączanie, oprócz prądów roboczych, również

prądów zwarciowych.

Zasada działania wyłączników wysokiego napięcia i ich rola w systemie

elektroenergetycznym jest taka sama jak wyłączników niskiego napięcia. Ze względu na
wyższe napięcia i większe moce zwarciowe różnią się one jedynie rozwiązaniami
konstrukcyjnymi, szczególnie komór łukowych.

Wyłączniki wysokiego napięcia, ze względu na sposób gaszenia łuku dzieli się na:

– pełnoolejowe,
– małoolejowe,
– pneumatyczne,
– wodne (ekspansyjne),
– samogazujące,
– magnetowydmuchowe,
– próżniowe.

Podstawowe parametry wyłączników są takie same jak rozłączników. Oprócz tych

parametrów wszystkie wyłączniki charakteryzuje dodatkowo moc znamionowa wyłączalna
S

Nw

w MV

A. Moc wyłączalna wyłącznika musi być większa od wartości mocy zwarciowej

obliczonej dla danego miejsca sieci.

a)

b)

c)

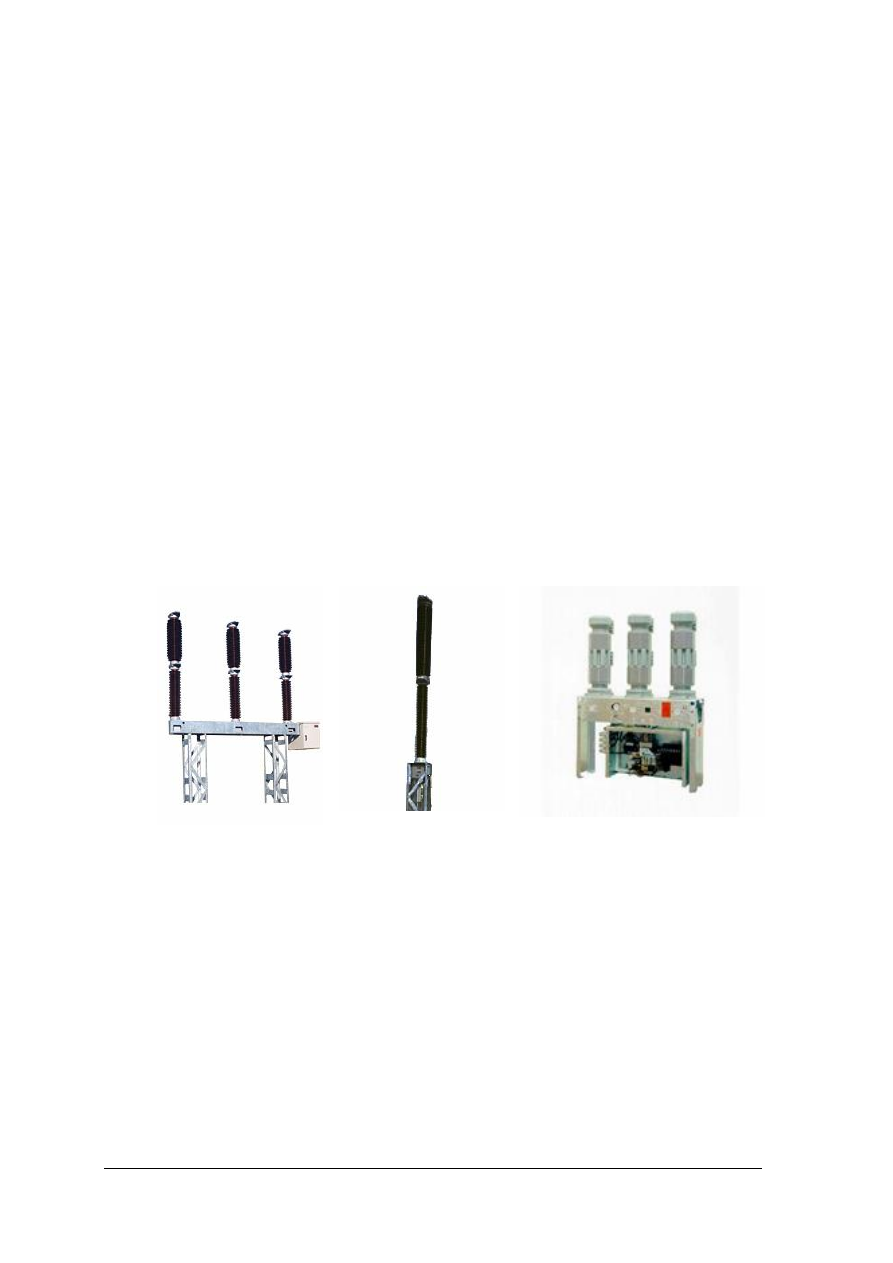

Rys. 17. Wyłączniki wysokiego napięcia: a) typu LTB 145 D1/B, b) LTB E, c) generatorowy HGI 2 [13]

4.1.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń..

1. Jakie są oznaczenia łączników stosowane do przedstawiania ich na schematach ideowych?
2. Jakie są podstawowe części łącznika?
3. Jakie są podstawowe parametry znamionowe łączników?
4. Jakie są charakterystyczne cechy wyglądu zewnętrznego łączników?
5. Jakie są różnice w budowie, sposobie działania i przeznaczeniu wyłączników,

rozłączników i odłączników?

6. Jakie są różnice pomiędzy łącznikami ręcznymi i automatycznymi?
7. Jaka jest budowa i zasada działania stycznika?
8. Jakie są szczegółowe oznaczenia styczników i ich styków?

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

23

9. Jaka jest różnica w sterowaniu stycznikiem sygnałem ciągłym, a impulsem

krótkotrwałym?

10. Jakie są podstawowe zasady konstruowania obwodów sterowania stycznikiem?
11. O czym mówi kategoria użytkowania stycznika?
12. Jakie są najważniejsze właściwości styczników?
13. Z jakich elementów konstruowane są łączniki półprzewodnikowe?
14. Jakie są zalety łączników półprzewodnikowych?
15. Do czego służą urządzenia wyzwalające w wyłącznikach?
16. Jaka jest zasada działania wyzwalacza termicznego?
17. Jaka jest zasada działania wyzwalacza elektromagnetycznego?
18. Jak dzielą się wyłączniki ze względu na prąd znamionowy?
19. Co to są wyłączniki i jaką rolę pełnią w instalacjach elektrycznych?
20. Co to są rozłączniki i jaką rolę pełnią w instalacjach elektrycznych?
21. Co to są odłączniki i jaką rolę pełnią w instalacjach elektrycznych?
22. Jakie widzisz różnice pomiędzy urządzeniami niskiego i wysokiego napięcia?

4.1.3. Ćwiczenia

Ćwiczenie 1

Rozpoznaj przedstawione łączniki na podstawie wyglądu zewnętrznego i oznaczeń na

nich stosowanych:
a) łącznik instalacyjny,
b) łącznik wtykowy,
c) łącznik drążkowy,
d) stycznik,
e) łącznik półprzewodnikowy,
f) wyłącznik,
g) bezpiecznik.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podziałem łączników i ich cechami charakterystycznymi,
2) dokonać podziału na grupy zgodnie z poleceniem,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– urządzenia łączeniowe i sterownicze,
– zdjęcia urządzeń łączeniowych i sterowniczych,
– katalog elementów łączeniowych i sterowniczych,
– zeszyt do ćwiczeń, ołówek, długopis.

Ćwiczenie 2

Rozpoznaj urządzenia łączeniowe i sterownicze wg poniższego wykazu na

prezentowanych schematach:
a) przycisk,
b) łącznik krańcowy,
c) stycznik,
d) bezpiecznik.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

24

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podziałem łączników i ich cechami charakterystycznymi,
2) zidentyfikować elementy układu,
3) wyjaśnić, jaką funkcję pełni zidentyfikowany element w układzie,
4) zdefiniować parametry znamionowe łączników,
5) znaleźć zdjęcia i parametry zidentyfikowanych urządzeń w Internecie oraz informację

o ich producentach,

6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

proste schematy układów sterowniczych,

katalog elementów łączeniowych i sterowniczych,

komputer z dostępem do Internetu,

zeszyt do ćwiczeń, ołówek, długopis.


Ćwiczenie 3

Na podstawie schematów przeanalizuj i opisz działanie wyzwalaczy:

a) wyzwalacz elektromagnetyczny nadprądowy,
b) wyzwalacz termiczny,
c) wyzwalacz podnapięciowy.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z budową i zasadą działania wyłączników oraz wyzwalaczy,
2) wyjaśnić budowę wyłączników,
3) wyjaśnić, jakie funkcje pełnią wyzwalacze i na jaką część wyłącznika oddziałują,
4) zidentyfikować rodzaj wyzwalacza na każdym schemacie,
5) objaśnić działania danego wyzwalacza,
6) opisać wady i zalety danych wyzwalaczy,
7) zaproponować inne urządzenie, które może być stosowane zamiennie z wyzwalaczem,
8) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schematy wyłączników,

wyłączniki,

zeszyt do ćwiczeń, ołówek, długopis.

Ćwiczenie 4

Na podstawie danego schematu przeanalizuj i opisz działanie łączników.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z budową, zasadą działania i oznaczeniami łączników stosowanych na

schematach,

2) zidentyfikować rodzaje łączników na schemacie,
3) wyjaśnić różnice pomiędzy łącznikami,
4) zidentyfikować inne urządzenia na schemacie,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

25

5) objaśnić, jakie funkcje pełni i jakimi urządzeniami steruje każdy z łączników,
6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schemat układu sterowania,

zeszyt do ćwiczeń, ołówek, długopis.

Ćwiczenie 5

Sprawdź działanie stycznika dla różnych wartości napięcia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z zasadą działania, parametrami znamionowymi oraz kategoriami

użytkowania styczników,

2) określić rodzaj i podstawowe parametry znamionowe stycznika,
3) dokonać oględzin stycznika,
4) sprawdzić stan połączeń i mocowań,
5) podłączyć napięcie do układu,
6) regulując przepływ prądu w obwodzie doprowadzić do załączenia stycznika,
7) zanotować wartość napięcia zadziałania stycznika,
8) regulując przepływ prądu w obwodzie doprowadzić do wyłączenia stycznika,
9) zanotować napięcie wyłączenia stycznika,

10) odłączyć napięcie zasilające,
11) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schemat układu do badania stycznika (np. rys. 7),

mierniki prądu i napięcia,

odpowiednio przygotowane stanowisko pracy,

zeszyt do ćwiczeń, ołówek, długopis, liniał.


Ćwiczenie 6

Sprawdź działanie wyłącznika instalacyjnego dla kilku wartości prądu.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z zasadą działania i parametrami wyłączników instalacyjnych,
2) określić rodzaj i podstawowe parametry znamionowe wyłącznika,
3) dokonać oględzin wyłącznika,
4) sprawdzić stan połączeń i mocowań,
5) podłączyć napięcie do układu,
6) postępując zgodnie z instrukcją zmierzyć opóźnienia czasowe wyłącznika dla różnych

wartości prądu w obwodzie przy danej wartości prądu nastawnego,

7) zanotować otrzymane wyniki,
8) odłączyć napięcie zasilające,
9) sporządzić charakterystykę czasowo-prądową,

10) porównać otrzymane parametry i wykres z danymi katalogowymi,
11) zaprezentować wykonane ćwiczenie.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

26

Wyposażenie stanowiska pracy:

schemat układu do badania wyłącznika instalacyjnego (np. rys. 14),

mierniki prądu i napięcia,

odpowiednio przygotowane stanowisko pracy,

katalog łączników,

zeszyt do ćwiczeń, ołówek, długopis, liniał.

Ćwiczenie 7

Rozpoznaj podane niżej łączniki na podstawie wyglądu zewnętrznego:

a) wyłącznik,
b) rozłącznik,
c) odłącznik.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podziałem łączników i ich cechami charakterystycznymi,
2) dokonać podziału na grupy zgodnie z poleceniem,
3) zaprezentować wykonane ćwiczenie,

Wyposażenie stanowiska pracy:

urządzenia łączeniowe,

zdjęcia urządzeń łączeniowych,

katalog elementów łączeniowych,

zeszyt do ćwiczeń, ołówek, długopis.

4.1.4. Sprawdzian postępów

Czy potrafisz:

Tak Nie

1) rozpoznać łączniki na schematach?

2) rozpoznać łączniki na podstawie wyglądu zewnętrznego?

3) scharakteryzować podstawowe parametry łączników?

4) rozpoznać łączniki oraz zabezpieczenia na schematach ideowych?

5) wyjaśnić działanie prostych układów sterowania?

6) połączyć układy łączników na podstawie schematów?

7) sprawdzić poprawność działania łączników?

8) zmierzyć parametry łączników w oparciu o dokumentację?

9) ocenić stan techniczny łączników na podstawie pomiarów?

10) odczytać parametry łączników z literatury i kart katalogowych?

11) scharakteryzować odłączniki, wyłączniki i rozłączniki?

12) rozróżnić odłącznik, wyłącznik i rozłącznik?

13) porównać urządzenia wysokiego i niskiego napięcia?

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

27

4.2. Przekaźniki i bezpieczniki

4.2.1. Materiał nauczania

Wiadomości wstępne

Przekaźnik elektromagnetyczny jest to urządzenie działające przy zmianie warunków

pracy w obwodzie elektrycznym i powodujące przez to zadziałanie innych urządzeń w tym
samym lub innym obwodzie elektrycznym. Jest to najogólniejsze określenie przekaźnika
w znaczeniu ograniczonym tylko do przekaźnika elektrycznego.

Przekaźnik jest to urządzenie – zwykle elektromagnetyczne – działające wskutek zmian

prądowych w pewnym obwodzie elektrycznym, które na skutek zamykania lub otwierania
swoich zestyków wywołuje odpowiednie zmiany prądowe w innych obwodach.

Jeszcze inaczej można określić przekaźnik jako urządzenie, które pobudzone przez

zmianę pewniej wielkości w obwodzie elektrycznym przekazuje za pośrednictwem zestyku
(lub zestyków) impulsy prądowe do innych obwodów.

Działanie różnych przekaźników uzależnione jest od wielkości elektrycznych, takich jak

prąd, napięcie, rezystancja, moc, częstotliwość itp. lub od wielkości nieelektrycznych, takich
jak temperatura, ciśnienie gazu, prędkość przepływu oleju itp.

Podstawową różnicą pomiędzy przekaźnikiem a innymi łącznikami jest brak w jego

budowie komory gaszenia. Łuk elektryczny w przypadku przekaźników gaszony jest
w powietrzu.

Właściwości przekaźników i pojęcia dotyczące ich działania

Stan beznapięciowy przekaźnika jest stanem, w którym przez uzwojenie przekaźnika nie

płynie prąd.

Stan spoczynkowy przekaźnika jest stanem, w którym uzwojenie przekaźnika jest

zasilane prądem, ale jego układ ruchowy jest nieczynny.

Stan roboczy przekaźnika jest stanem, w którym przekaźnik działa (np. w przypadku

zwarcia w obiekcie zabezpieczanym).

Przekaźnik zaczyna działać, gdy pobudzająca go wielkość:

a) wzrastając osiągnie lub przekroczy pewną wartość,
b) malejąc osiągnie określoną wartość albo opadnie poniżej tej wartości.
W pierwszym przypadku mamy do czynienia z przekaźnikami nadmiarowymi, a w drugim
przypadku z przekaźnikami niedomiarowymi.

Określenia stosowane w opisie przekaźników:

– wartość powrotna: jest to wartość wielkości pobudzającej wystarczająca, by przekaźnik

przestał działać,

– wartość rozruchowa: jest graniczną wartością wielkości pobudzającej, przy której zestyk

przekaźnika zamyka się albo otwiera się (w zależności od typu przekaźnika),

– wartość nastawiona: jest to wartość znamionowa, na którą nastawiono przekaźnik.

Wyróżniamy tutaj przekaźniki nastawne lub nienastawne. Przekaźniki nastawne mają
regulację wielkości nastawnej,

– współczynnik powrotu: jest to stosunek wartości powrotnej do wartości rozruchowej przy

tym samym nastawieniu, zwykle wyrażany w procentach. Dla przekaźników
nadmiarowych stosunek ten jest mniejszy od 100%.

– uchyb względny: algebraiczna różnica pomiędzy wartością rozruchową a wartością

nastawną wielkości pobudzającej, wyrażona w procentach,

– granica uchybu: jest największym dopuszczalnym uchybem dodatnim lub ujemnym,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

28

– pobór mocy: jest to moc pobierana przez przekaźnik, zwykle wartość znamionowa lub

najmniejsza nastawiona wartość rozruchowa mocy,

– czułość: jest miarą zdolności działania przekaźnika,
– dopuszczalna wartość trwała: jest największą wartością skuteczną prądu lub napięcia,

którą przekaźnik znosi trwale bez jakiegokolwiek uszkodzenia lub niedopuszczalnego
nagrzania.


Dla przekaźników stosowane są pojęcia związane z czasami:
– czas rozruchu: jest to czas upływający od chwili, gdy wielkość pobudzeniowa przekroczy

wielkość rozruchową, do chwili, gdy przekaźnik znajdzie się w położeniu końcowym,

– czas nastawiony: jest to wartość opóźnienia, czyli zwłoki nastawiona na podziałce

czasowej przekaźnika.


Zestyki przekaźnika

Zestyk przekaźnika jest układem dwóch lub więcej styków, których zwieranie się lub

rozwieranie jest bezpośrednim zadaniem przekaźnika. Wyróżniamy kilka rodzajów zestyków.
Przytoczymy tutaj kilka najczęściej stosownych:
– zestyk zwierny (roboczy): jest to zestyk otwarty, gdy przekaźnik jest w stanie spoczynku,

zamknięty w stanie roboczym,

– zestyk rozwierny (spoczynkowy): jest to zestyk zamknięty, gdy przekaźnik jest w stanie

spoczynku, otwarty w stanie roboczym,

– zestyk przełączny: jest to zestyk złożony z dwóch styków nieruchomych i jednego

ruchomego, który styka się z jednym bądź drugim stykiem nieruchomym,

– zestyk pojedynczy: jest to zestyk o jednym tylko punkcie styczności pomiędzy dwoma

stykami.

Ze względu na szybkość działania zestyki dzielimy na:

– zwłoczne,
– bezzwłoczne.


W zależności od sposobu przełączania zestyki dzielimy na:

– przełączalne samoczynnie,
– przełączalne ręcznie.

W zależności od sposobu powrotu do położenia wejściowego zestyki dzielimy na:

– zestyki z samoczynnym powrotem,
– zestyki z samoczynnym zatrzymaniem.

Do głównych parametrów charakteryzujących zestyki przekaźników należą:

– dopuszczalny trwały prąd zestyku: jest to najmniejsza wartość skuteczna prądu, który

zestyk może przewodzić stale bez nadmiernego nagrzania się lub uszkodzenia,

– dopuszczalna liczba łączeń: jest to liczba łączeń, które przekaźnik znosi nie ulegając

uszkodzeniu ani niedopuszczalnemu zużyciu.

Podział przekaźników

Ze względu na budowę przekaźniki można podzielić na:

– elektromagnetyczne,
– magnetoelektryczne,
– indukcyjne,
– elektrodynamiczne,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

29

– cieplne,
– elektroniczne,
– transduktorowe,
– ciśnieniowe.

W zależności od rodzaju i zmiany wielkości kontrolowanej możemy wyróżnić przekaźniki:
– prądowe,
– napięciowe,
– kierunkowe,
– odległościowe,
– częstotliwościowe,
– różnicowe,
– gazowo-przepływowe (Buchholza).

Przekaźniki prądowe

Zadaniem przekaźników prądowych (rys. 18a) jest wykrycie przekroczenia nastawionej

wartości prądu rozruchowego. Najprostszym przekaźnikiem tej grupy jest przekaźnik
nadmiarowo-prądowy. Zasada jego działania jest prosta. Pod wpływem pola magnetycznego
wywołanego przez prąd płynący w uzwojeniu przekaźnika jego zwora obraca się, powodując
otwarcie lub zamknięcie zestyku.

Przekaźnik z elementami nadprądowymi i dodatkowym członem zwłocznym w jednej

obudowie stanowią przekaźniki nadprądowe zwłoczne niezależne. Dają one możliwość
ustawienia prądu rozruchowego i doboru zwłoki czasowej w bardzo szerokim zakresie – od
milisekund do kilkudziesięciu sekund. Stosuje się je głównie do zabezpieczenia maszyn
elektrycznych i linii zasilających przed skutkami przeciążeń.

Do ochrony silników elektrycznych są również przeznaczone przekaźniki nadprądowe

o charakterystyce ograniczenie zależnej. Przekaźniki tego typu reagują z dużą zwłoką
czasową przy niewielkich przeciążeniach, natomiast przy dużych przeciążeniach działają
szybko. Oddzielną grupę stanowią przekaźniki nadprądowe bezzwłoczne.

Przekaźniki napięciowe

Przekaźniki napięciowe (rys. 18c) są zbudowane podobnie jak przekaźniki prądowe.

Różnica polega na wykonaniu uzwojeń. W przypadku przekaźników napięciowych stosuje się
cewki o wielu zwojach z cienkiego drutu, w przeciwieństwie do prądowych, gdzie cewki są
zbudowane z niewielu zwojów z grubego drutu.

a)

b)

c)

d)

e)

f)

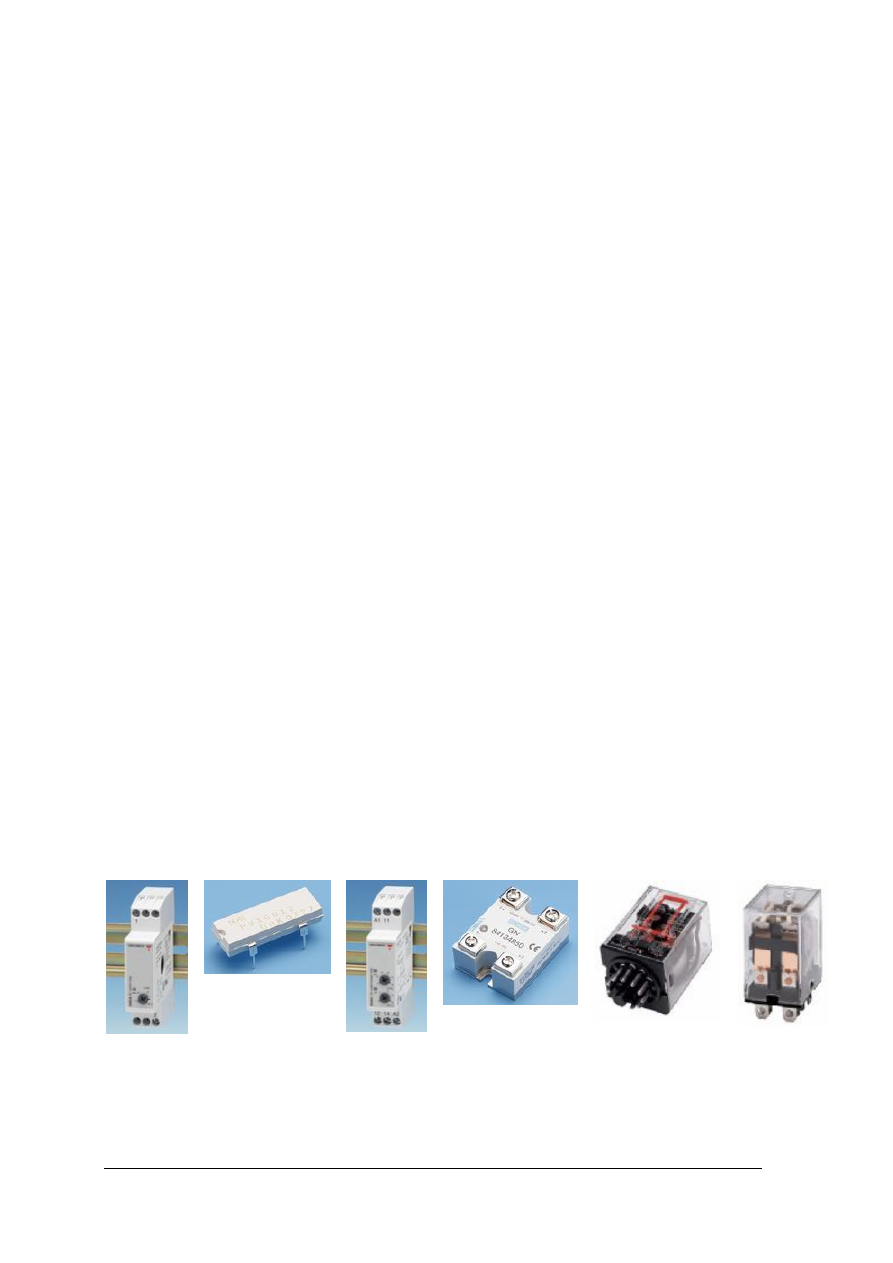

Rys. 18. Przekaźniki: a) zbyt wysokiego prądu, b) półprzewodnikowy (prądowy), c) niedomiaru napięcia,

d) półprzewodnikowy dla napięcia stałego, e) f) inne napięciowe [16]

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

30

Przekaźniki innych typów

Przekaźniki kierunkowe – najczęściej spotykanym przekaźnikiem tego typu jest

przekaźnik prądowy reagujący na kąt przesunięcia fazowego między prądem a napięciem.

Przekaźnik odległościowy – kontroluje i mierzy odległość miejsca zwarcia od punktu,

w którym został zainstalowany. Wyłączenie zwarcia powoduje ten przekaźnik, który jest
najbliżej.

Przekaźnik częstotliwościowy – jest głownie używany do samoczynnego odciążenia

układów elektroenergetycznych w przypadku nagłego i znacznego zmniejszenia się
częstotliwości.

Przekaźnik różnicowy – w swojej budowie zawiera dwie cewki, przez które w trakcie

normalnej pracy płynie ten sam prąd. Przekaźnik przełącza zestyki w momencie wystąpienia
określonej różnicy w prądach płynących przez te cewki.

Przekaźnik gazowo-przepływowy – jego głównym zadaniem jest reagowanie na

zakłócenia występujące wewnątrz aparatów napełnionych olejem i sygnalizowanie zakłócenia
lub samoczynne wyłączenie urządzeń spod napięcia, z ewentualnym uruchomieniem urządzeń
przeciwpożarowych.

Badanie przekaźników

Na rys. 19 został pokazany układ połączeń do pomiarów napięcia zadziałania oraz

napięcia zwalniania przekaźnika K1. Jest on analogiczny do układu, w którym badany był
stycznik. Zgodnie z oznaczeniami cewka przekaźnika K1 zaznaczona jest jako prostokąt
a jego styki jako rozwarty przewód (pod buczkiem H1).

Rys. 19. Badanie wartości napięcia i prądu zadziałania oraz zwalniania przekaźnika [opracowanie własne]


Czułość przekaźnika należy regulować rezystorem R1, zmieniając w ten sposób prąd

płynący przez przekaźnik K1. Stopniowe zwiększanie natężenia prądu spowoduje załączenie
przekaźnika K1, którego styki K1 zwierając się zamkną obwód z buczkiem H1,
a przepływający przez niego prąd wywoła jego buczenie. Można w ten sposób wyznaczyć
napięcie zadziałania przekaźnika. Należy podać na przekaźnik odpowiednio 0,9; 1; 1,1
napięcia znamionowego i wyznaczyć natężenie prądu. Następnie należy zmniejszać natężenie
prądu płynącego przez przekaźnik, co doprowadzi do przełączenia przekaźnika i rozwarcia
jego styków K1, które podtrzymywały prąd w układzie z buczkiem – buczenie ustanie. W taki
sposób można wyznaczyć napięcie zwalniania przekaźnika K1.

Po wyznaczeniu tych danych należy porównać wartości wskazane z pomiarów z danymi

z tabliczki znamionowej oraz danymi katalogowymi. Na tej podstawie ocenia się stan
techniczny badanego przekaźnika.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

31

Kolejne doświadczenie ma na celu przedstawić badanie działania przekaźnika

termicznego dla różnych wartości natężenia prądu oraz wyznaczenie charakterystyki
czasowo-prądowej określającej szybkość zadziałania przekaźnika w funkcji natężenia prądu
występującego w badanym obwodzie. Schemat układu przedstawiono na rys. 20.

Rys. 20. Schemat połączeń do badania przekaźnika termicznego [1]

W układzie przedstawionym na schemacie (rys. 20) znajdują się: wyłącznik główny Q,

badany przekaźnik K1, żarówka H1, której świecenie sygnalizuje zwarcie zestyków
pomocniczych przekaźnika, rezystor nastawny R1, za pomocą którego ustawia się natężenie
prądu w obwodzie i łącznik S1, który służy do nastawienia odpowiedniego prądu rezystorem
R1.

Sprawdzanie polega na pomiarze opóźnień czasowych przekaźnika dla różnych wartości

prądu w obwodzie przy danej wartości prądu nastawnego. Należy nastawić na skali
nastawczej prąd I

nast

, załączyć wyłącznik Q i nastawić daną wartość prądu w obwodzie

rezystorem nastawczym R1. Następnie zamknąć obwód z przekaźnikiem, przełączając łącznik
S1 w pozycję 2 i włączając jednocześnie stoper, obserwować żarówkę. W momencie
przełączenia zestyków pomocniczych przekaźnika K1 gałąź z żarówką zostanie zwarta, co
spowoduje jej świecenie. W tym momencie należy wyłączyć stoper. W ten sposób
wyznaczony został pierwszy punkt charakterystyki czasowo-prądowej. Należy odczekać, aż
przekaźnik ostygnie i powtórzyć pomiary dla wszystkich wartości prądu I

nast

, które znajdują

się na podziałce przekaźnika. Dla każdego z prądów nastawnych należy ustawić kilka różnych
wartości prądów w obwodzie. Rozpocząć od prądu półtora razy większego od prądu
nastawnego, kolejnie 3; 4,5 i 6 razy większego. Otrzymane wyniki uśrednić, sporządzić
charakterystykę czasowo-prądową i sprawdzić wyniki z danymi katalogowymi.


Celem kolejnego doświadczenia jest wyznaczenie czasu własnego przekaźnika. Na

rys. 21 został pokazany układ połączeń, który należy zmontować w celu przeprowadzenia
tego badania.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

32

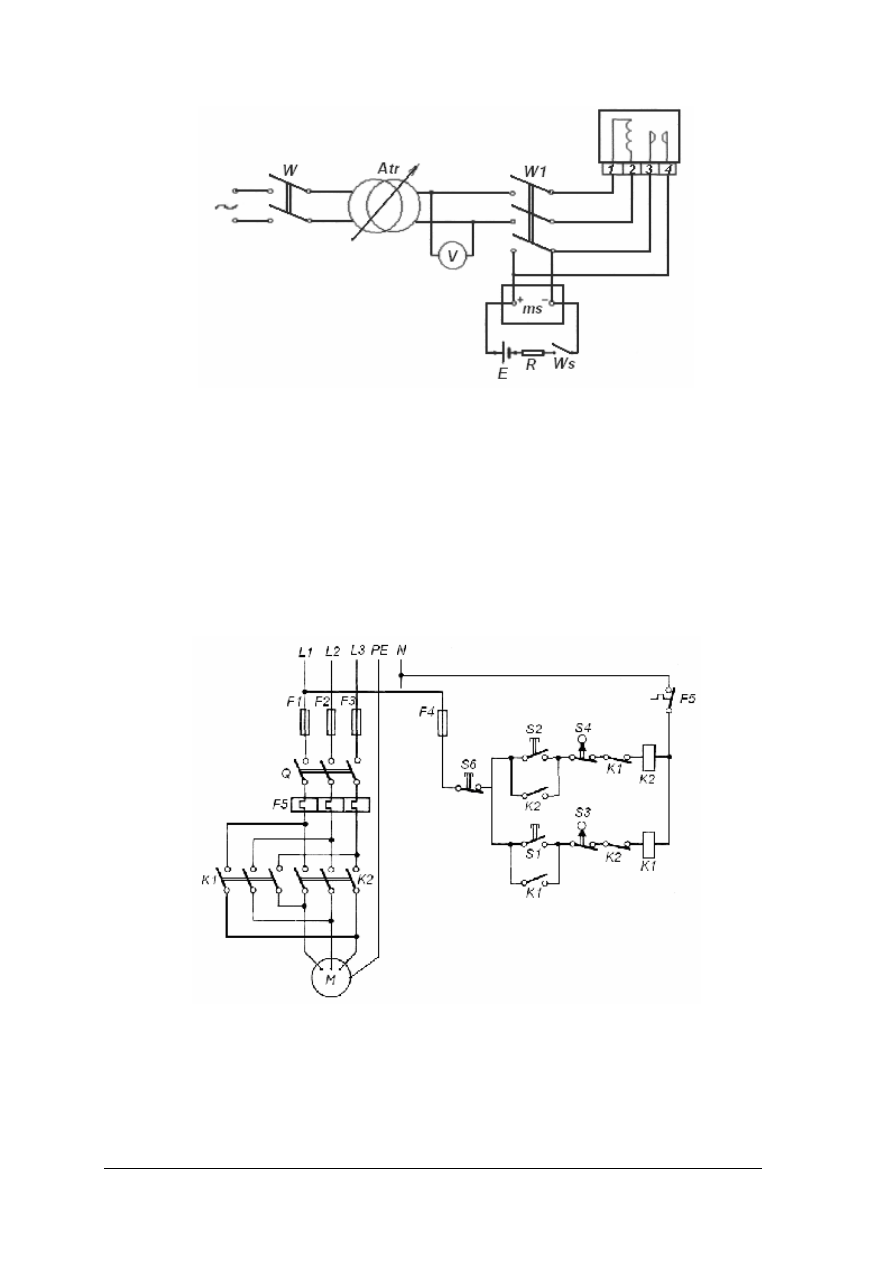

Rys. 21. Badanie czasu własnego przekaźnika [1]


Milisekundomierz zmierzy czas od momentu wyłączenia wyłącznika W1 do momentu

zamknięcia styków przekaźnika, czyli czas jego zwłoki.

W celu wykonania doświadczenia należy załączyć wyłączniki W i W1, ustawić napięcie

znamionowe i załączyć wyłącznik Ws. Następnie wyłączyć wyłącznik W1, co uruchomi
milisekundomierz. Po pewnym czasie, który badamy, przekaźnik przełączy swoje styki
wyłączając pomiar czasu.

Układ „lewo-prawo” sterowania silnikiem

Rys. 22. Schemat sterowania silnikiem [1]


Układ przedstawiony na rys. 22 służy do sterowania silnikiem pewnego urządzenia,

którego zakres pracy jest ograniczony z dwóch stron. Może to być np. taśma produkcyjna,
która ma pracować w dwóch kierunkach – do przodu i do tyłu. Dodatkowym założeniem jest,
by pracowała ona przemiennie – raz do przodu, raz do tyłu. Niedopuszczalne jest przesunięcie
się taśmy poza jej zakres graniczny.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

33

Tor główny układu podłączony jest do napięcia trójfazowego (L1, L2, L3). W celu

zabezpieczenia silnika (M) umieszczono trzy bezpieczniki (F1, F2, F3). Poniżej nich znajduje
się łącznik Q, który odłącza silnik od zasilania. Dalej znajduje się przekaźnik termiczny (F5),
który w przypadku zbyt dużej temperatury powoduje przerwę w obwodzie sterowania (zestyk
F5) i odłącza w ten sposób silnik. Niżej znajdują się dwa styczniki (K1 i K2), które służą do
sterowania pracą silnika w prawo i w lewo.

Układ sterowania podłączony jest do fazy L1 poprzez bezpiecznik F4 i łącznik S6

służący do odłączania układu sterowania od napięcia. Dalej znajdują się dwa tory sterowania.
Każdy z nich zawiera przycisk do włączania stycznika (jest on dodatkowo bocznikowany
poprzez zestyk), dalej znajduje się łącznik krańcowy, który służy do sygnalizacji osiągnięcia
pozycji krańcowej. Następnie znajdują się: zestyk rozwierny stycznika oraz cewka.

Przed włączeniem silnika taśma nie znajduje się w pozycji krańcowej (żaden z zestyków

krańcowych nie sygnalizuje wyjścia poza zakres). Po naciśnięciu przycisku S1 przez dolną
gałąź układu sterowania płynie prąd, ponieważ zestyk krańcowy jest zwarty. Prąd
przepływając przez cewkę stycznika K1 powoduje zwarcie zestyków głównych stycznika K1,
które załączają silnik do napięcia. Dodatkowo rozwiera się zestyk rozwierny stycznika K1,
który uniemożliwia włączenie prądu poprzez naciśnięcie przycisku S2, co spowodowałoby
załączenie stycznika K2 i zwarcie faz. Po puszczeniu przycisku S1 prąd płynie dalej,
ponieważ jest podtrzymywany przez zestyk zwierny K1. Kiedy taśma osiągnie położenie
krańcowe, zestyk S3 rozwiera się rozwierając układ sterowania. Przez cewkę stycznika K1
przestaje płynąć prąd. Styki główne stycznika K1 rozwierają się, co wyłącza silnik.
Dodatkowo rozwiera się zestyk zwierny K1 podtrzymujący przepływ prądu po zwolnieniu
przycisku S1. Zwiera się także zestyk rozwierny stycznika K1 umożliwiający załączenie
prądu w górnej gałęzi układu sterowania. Ponowne naciśnięcie przycisku S1 nie spowoduje
przepływu prądu przez cewkę stycznika K1, ponieważ łącznik krańcowy S3 nadal jest
rozwarty.

Po naciśnięciu przycisku górnej gałęzi sterowania S4 przez zwarte zestyki S4, K1

i cewkę stycznika K2 zaczyna płynąć prąd. Powoduje to zwarcie zestyków głównych
stycznika K2 – silnik zaczyna pracować w drugim kierunku. Rozwiera się zestyk rozwierny
K2 uniemożliwiając w ten sposób załączenie stycznika K1 poprzez naciśnięcie przycisku S1,
co doprowadziłoby do zwarcia. Zwiera się także zestyk zwierny K2, który podtrzymuje
przepływ prądu. Puszczenie przycisku S2 nie spowoduje wyłączenia prądu w obwodzie
sterowania. Naciśnięcie przycisku S1 nie spowoduje przepływu prądu przez dolną gałąź
sterowania, ponieważ rozwarte są styki pomocnicze (rozwierne) stycznika K2.

Po osiągnięciu położenia krańcowego zestyk krańcowy S4 się rozwiera, rozłączając

stycznik K2 oraz odłączając silnik i odpowiednie zestyki pomocnicze. Cały cykl sterowania
można powtórzyć.

Powyżej przedstawiono normalny cykl pracy sterowania silnikiem. Jak podano, nie jest

możliwe załączenie silnika do pracy w przeciwną stronę przed osiągnięciem któregoś
z położeń krańcowych. Rozwiązaniem tego problemu jest umieszczenie w układzie
sterowania łącznika S6, który odłącza prąd od układu sterowania. Przerywa układ powodując
zanik prądu w cewkach styczników. Po wciśnięciu tego przycisku silnik zatrzymuje się, oba
styczniki się rozwierają. Możliwe jest uruchomienie silnika w dowolnym kierunku,
oczywiście tylko wtedy, gdy żaden z łączników krańcowych nie jest rozwarty.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

34

Bezpieczniki

Podczas zwarć i przeciążeń w instalacjach elektrycznych nadmierny prąd może uszkodzić

zainstalowane urządzenia lub przepalić przewody instalacji. Wyłączniki jako urządzenia
kosztowne nie mogą służyć do powszechnego zabezpieczenia przed skutkami zwarć
i przeciążeń. Najprostszym i jednocześnie najtańszym sposobem zabezpieczenia się przed
tymi skutkami jest stosowanie bezpieczników. Bezpieczniki są najsłabszym elementem
w instalacjach i aparatach elektrycznych i podczas przepływu nadmiernego prądu ulegają
„uszkodzeniu" wyłączając obwód i chroniąc tym samym pozostałe urządzenia.
„Uszkodzenie" bezpiecznika jest właśnie celem jego stosowania i polega na stopieniu się
topiku w wymienialnym elemencie bezpiecznika - wkładce topikowej (rys. 23).

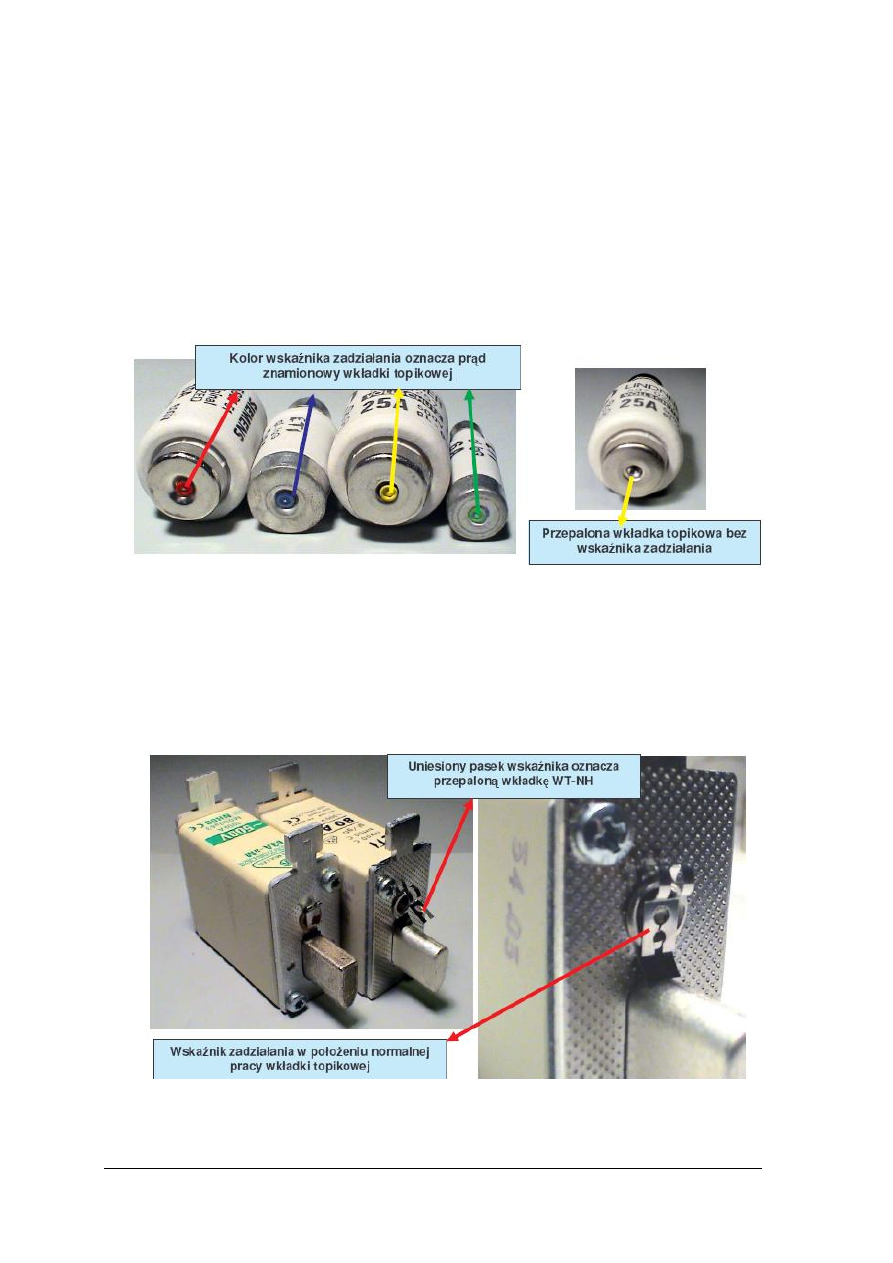

Rys. 23. Wkładka topikowa: a) dla poszczególnych prądów znamionowych, b) przepalona [4]


Standardowe

kolory

wskaźników

zadziałania

dla

poszczególnych

prądów

znamionowych: 2 A – różowa, 4 A – brązowa, 6 A – zielona, 10 A – czerwona, 16 A – szara,
20 A – niebieska, 25 A – żółta, 35 A – czarna, 50 A – biała i 63 A – miedziana.

Przy wkładkach topikowych przemysłowych mocy WT-NH (rys. 24) wskaźnik

zadziałania jest czasem zabarwiony na czerwono i jest wykonany w postaci paska ze
sprężynującej stali.

Rys. 24. Wkładka topikowa przemysłowa mocy WT-NH [4]


a)

b)

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

35

Budowa bezpiecznika

Niezależnie od rodzaju bezpiecznika zawiera on dwie zasadnicze części: podstawę

i wymienialną wkładkę topikową. Najistotniejsza część bezpiecznika – wkładka topikowa –
składa się z ceramicznej rury stanowiącej obudowę oraz umieszczonego wewnątrz topiku.
Obudowa z obu stron jest zakończona stykami, a wewnątrz wypełniona gasiwem.

Topiki są najczęściej wykonywane w postaci drutów lub cienkich taśm z posrebrzanej

miedzi lub stopu srebra. Celem srebrzenia jest uzyskanie odporności na utlenianie i tym
samym niezmiennej w czasie charakterystyki działania.

Stopienie się topiku powoduje powstanie łuku elektrycznego. Istotną rolę w jego

zgaszeniu odgrywa gasiwo, którym jest najczęściej drobny piasek kwarcowy. Piasek odgrywa
następującą rolę:
– umożliwia stosowanie topików o mniejszym przekroju dzięki dużej pojemności cieplnej,
– ułatwia gaszenie łuku w wyniku jego wydłużenia i rozdzielenia w wąskich szczelinach

piasku,

– zmniejsza ciśnienie gazów na ścianki obudowy przy paleniu się łuku.

Części składowe przemysłowej wkładki topikowej pokazane są na rys. 25.

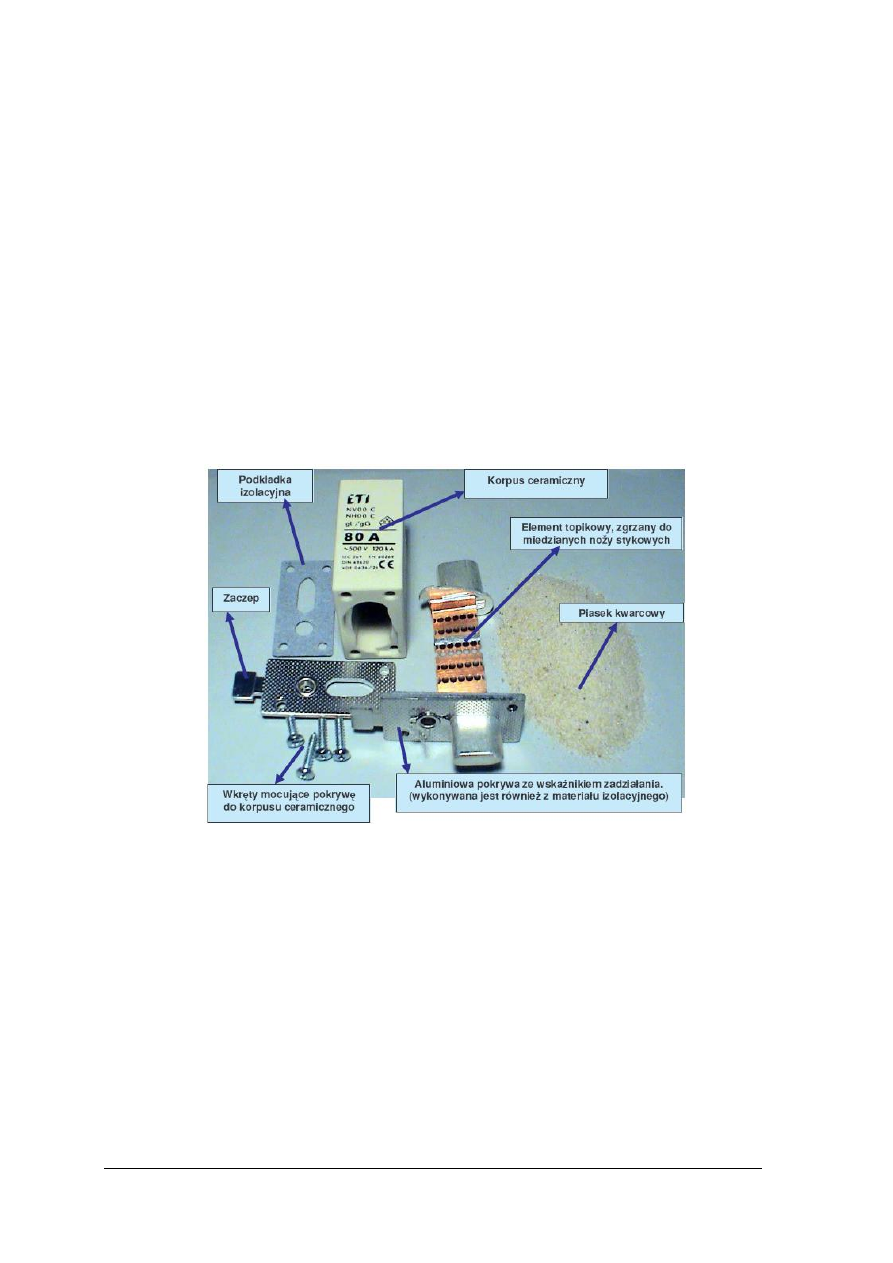

Rys. 25. Części składowe przemysłowej wkładki topikowej [4]


W zależności od wykonania topiku rozróżnia się wkładki bezpiecznikowe o działaniu

szybkim lub zwłocznym.

Podstawowe wielkości charakteryzujące wkładki topikowe

Prąd znamionowy I

bN

wkładki topikowej jest to taka wartość prądu płynącego

długotrwale przez wkładkę topikową, która nie wywołuje przekroczenia dopuszczalnej
temperatury poszczególnych części bezpiecznika lub innych niepożądanych następstw.

Działanie bezpieczników przy zwarciach jest charakteryzowane przez prąd wyłączalny

oraz prąd ograniczony.

Znamionowy prąd wyłączalny bezpiecznika I

Nws

jest to największa wartość początkowa

prądu zwarciowego, jaką może wyłączyć bezpiecznik bez uszkodzenia jego konstrukcji.

Bezpieczniki mają tę zaletę, że oprócz wyłączania prądów zwarciowych ograniczają

również ich wartość. Dzieje się tak dzięki ich szybkiemu działaniu – zanim prąd zwarciowy

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

36

osiągnie wartość maksymalną I

u

, nastąpi przepalenie topiku i wyłączenie prądu. Maksymalną

chwilową wartość, jaką zdoła osiągnąć prąd zwarciowy, nazywa się prądem ograniczonym
bezpiecznika I

bo

.

Ograniczenie prądu I

u

ma wpływ na dobór urządzeń elektrycznych zainstalowanych za

bezpiecznikiem, ze względu na działanie cieplne i elektrodynamiczne prądu zwarciowego.

W zależności od przeznaczenia bezpieczniki dzieli się na:

– instalacyjne,
– stacyjne,
– aparatowe,
– specjalne.

Bezpieczniki instalacyjne

Bezpieczniki instalacyjne (wkładka topikowa – rys. 23) są najczęściej stosowanymi

bezpiecznikami

zarówno

w

budownictwie

mieszkaniowym

i

komunalnym,

jak

i przemysłowym. Składają się one z podstawy, wstawki redukcyjnej zwanej kalibrową,
wkładki topikowej i główki. Całość jest wykonana z porcelany.

Bezpieczniki instalacyjne mają ogólny symbol Bi, po którym jest podawane

dokładniejsze określenie jego elementu: gniazdo ścienne – Gs, gniazdo ścienne otwarte –
Gso, gniazdo tablicowe – Gt, gniazdo szynowe Gsz, wkładka topikowa szybka – Wts,
wkładka topikowa zwłoczna – Wtz, wkładka topikowa zwłoczna małogabarytowa – Wtzm,
wstawka redukcyjna – Wd, główka – G. Po symbolu podaje się oznaczenie prądu i napięcia
znamionowego.

Przykład:
Bi-Wts 10/500 – wkładka topikowa o działaniu szybkim bezpiecznika instalacyjnego

o prądzie znamionowym 10 A, na napięcie 500 V.

Bezpieczniki stacyjne

Bezpieczniki stacyjne (wkładka topikowa – rys. 24) są stosowane najczęściej

w rozdzielniach i stacjach, gdzie są wymagane zarówno większe wartości prądów
znamionowych, jak i prądów wyłączalnych.

W Polsce spotyka się powszechnie dwa typy bezpieczników: starsze – Bm i nowsze –

WT.

Bezpieczniki aparatowe

Bezpieczniki aparatowe (rys. 26a) są stosowane do zabezpieczania poszczególnych

aparatów o niewielkim poborze prądu (radia, telewizory itp.). Wkładka topikowa jest
wciskana do odpowiednich szczęk znajdujących się wewnątrz aparatu. Bezpieczniki takie są
na prądy znamionowe do 6,3 A i mają niewielką zdolność wyłączania.

Bezpieczniki specjalne

Bezpieczniki specjalne (rys. 26b) są stosowane w różnego typu mechanizmach

i aparatach, a ich budowa zależy od konkretnych potrzeb. Są to np. bezpieczniki
samochodowe, trakcyjne itp.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

37

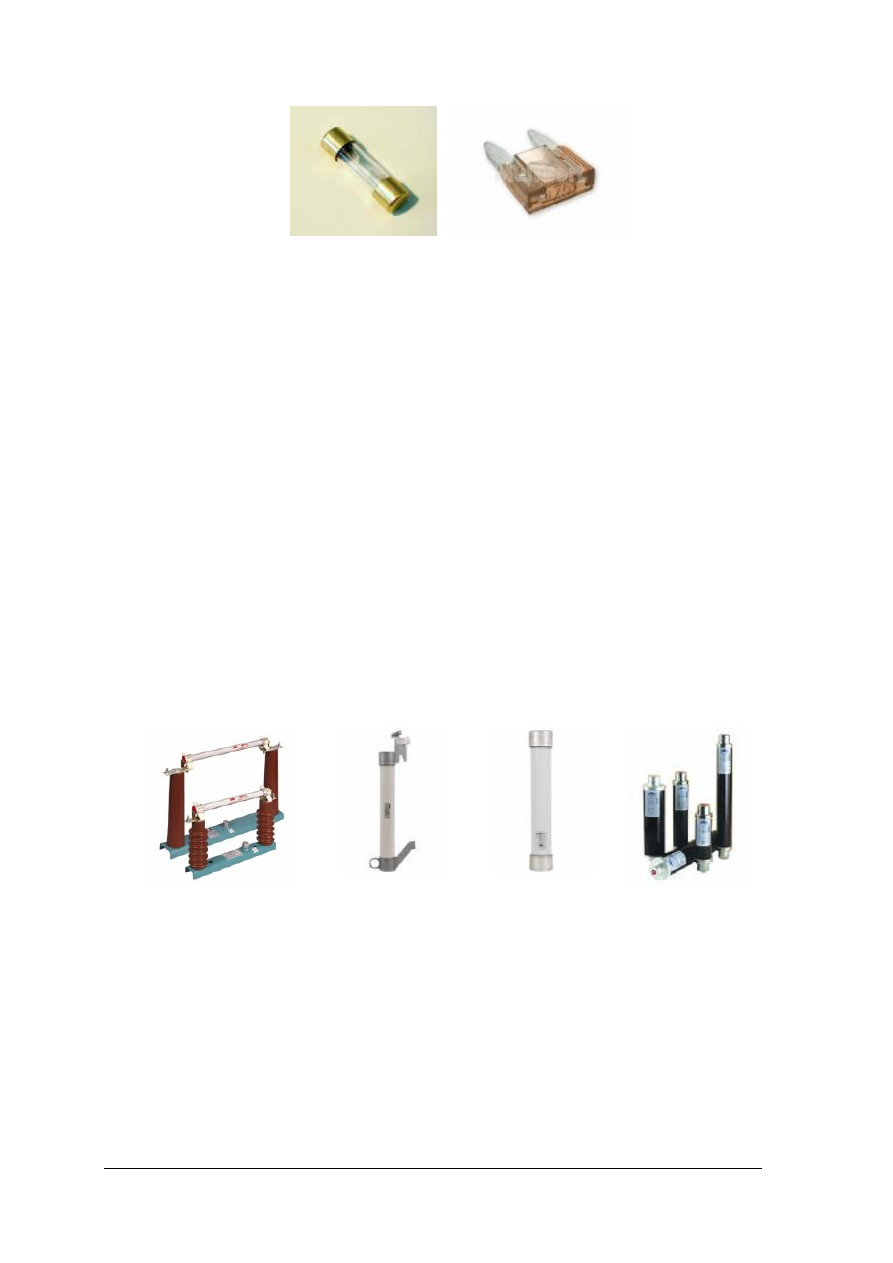

Rys. 26. Bezpieczniki: a) aparatowy [14], b) specjalny (samochodowy) [21]


Międzynarodowe oznaczenia przeznaczenia wkładki bezpiecznika

Międzynarodowe oznaczenia przeznaczenia wkładki bezpiecznika zawiera dwa człony,

pierwszy oznacza zakres wyłączania:
g – wkładka o pełnozakresowym wyłączaniu, tzn. wkładka poprawnie wyłączająca każdy

prąd nieprzekraczający jej znamionowej zdolności wyłączania,

a – wkładka o niepełnozakresowym wyłączaniu, która nie potrafi wyłączyć małych prądów

przeciążeniowych

(powinien

jej

towarzyszyć

rozłącznik

z

zabezpieczeniem

przeciążeniowym).

Drugi człon oznacza kategorię użytkowania:
G – wkładka ogólnego przeznaczenia, do zabezpieczania przewodów,
F

– wkładka o charakterystyce szybkiej,

M – wkładka do zabezpieczania silników i urządzeń rozdzielczych,
R – wkładka do zabezpieczania urządzeń półprzewodnikowych,
Tr – wkładka do zabezpieczania transformatorów.

Bezpieczniki wyższych napięć


Przeznaczenie bezpieczników wysokich i średnich napięć (rys. 27) jest takie same jak

bezpieczników niskich napięć. Różnica polega w ich konstrukcji. Wyróżnia się bezpieczniki
ograniczające i gazowydmuchowe.

a)

b)

c)

d)

Rys. 27. Bezpieczniki średniego napięcia: a) WBP, b) WBWMNIW, c) WBWMNI, d) CEF [13]

4.2.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Co to jest przekaźnik i jaką rolę pełni w instalacjach elektrycznych?
2. Jakie są oznaczenia przekaźników i bezpieczników stosowane do przedstawiania ich na

schematach ideowych?

3. Jakie są podstawowe części przekaźnika i bezpiecznika?
4. Jakie są podstawowe parametry znamionowe przekaźników i bezpieczników?
5. Jakie są różnice pomiędzy wartością powrotną, a rozruchową przekaźnika?
6. Jakie są cechy charakterystyczne wyglądu zewnętrznego przekaźnika i bezpiecznika?

a)

b)

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

38

7. Jak na podstawie wyglądu zewnętrznego odróżnisz przekaźniki od łączników?
8. Jak na podstawie prostego schematu sterowania odróżnisz przekaźniki od łączników?
9. Czy wiesz, jak łączyć układ przekaźników i łączników na podstawie schematów

ideowych?

10. W jaki sposób można sprawdzić poprawność działania przekaźników?
11. W jaki sposób można zmierzyć podstawowe parametry przekaźników?
12. Jak wyszukiwać informacje o przekaźnikach w literaturze, kartach katalogowych

i Internecie?

13. Jaka jest różnica pomiędzy przekaźnikiem prądowym a napięciowym?
14. Do czego służą bezpieczniki?
15. Jaka jest różnica pomiędzy wyłącznikami i bezpiecznikami?
16. Po czym można poznać wartość prądu znamionowego wkładki topikowej

bezpieczników?

17. Jak rozpoznać uszkodzony bezpiecznik?
18. Jakie są rodzaje bezpieczników?
19. Jakie

międzynarodowe

oznaczenia

przeznaczenia

wkładek

topikowych

bezpieczników?

4.2.3. Ćwiczenia

Ćwiczenie 1

Rozpoznaj przekaźniki na podstawie wyglądu zewnętrznego i oznaczeń na nich

stosowanych oraz odróżnij je od łączników.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z rodzajami przekaźników oraz łączników,
2) dokonać oględzin eksponatów oraz zdjęć urządzeń,
3) dokonać selekcji urządzeń na przekaźniki i łączniki,
4) scharakteryzować konkretne łączniki i przydzielić je do odpowiedniej kategorii,
5) zaprezentować wykonane ćwiczenie.


Wyposażenie stanowiska pracy:

urządzenia łączeniowe i przekaźniki,

zdjęcia urządzeń łączeniowych i przekaźników,

katalog elementów łączeniowych i przekaźników zamieszczony w Internecie,

zeszyt do ćwiczeń,

ołówek, długopis.


Ćwiczenie 2

Rozpoznaj przekaźniki oraz łączniki na prezentowanych schematach, podaj cechy

odróżniające je od siebie.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podziałem łączników i przekaźników,
2) zidentyfikować elementy układu,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

39

3) wyjaśnić, jaką funkcję pełni zidentyfikowany element w układzie,
4) zdefiniować parametry znamionowe łączników i przekaźników,
5) znaleźć zdjęcia i parametry zidentyfikowanych urządzeń w Internecie oraz informację

o ich producentach,

6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

proste schematy układów sterowniczych,

katalog elementów łączeniowych i przekaźników,

komputer z dostępem do Internetu,

zeszyt do ćwiczeń,

ołówek, długopis.


Ćwiczenie 3

Sprawdź działanie przekaźnika termicznego dla kilku wartości prądu.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z zasadą działania i parametrami przekaźnika,
2) określić rodzaj i podstawowe parametry znamionowe przekaźnika,
3) dokonać oględzin przekaźnika,
4) sprawdzić stan połączeń i mocowań,
5) podłączyć napięcie do układu,
6) postępując zgodnie z instrukcją zmierzyć opóźnienia czasowe przekaźnika dla różnych

wartości prądu w obwodzie przy danej wartości prądu nastawnego.

7) zanotować otrzymane wyniki,
8) odłączyć napięcie zasilające,
9) sporządzić charakterystykę czasowo-prądową,

10) porównać otrzymane parametry i wykresy z danymi katalogowymi,
11) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schemat układu do badania przekaźnika (np. rys. 20),

mierniki prądu i napięcia,

odpowiednio przygotowane stanowisko pracy,

katalog przekaźników,

zeszyt do ćwiczeń,

ołówek, długopis, liniał.

Ćwiczenie 4

Sprawdź działanie przekaźnika czasowego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z zasadą działania i parametrami przekaźnika,
2) określić rodzaj i podstawowe parametry znamionowe przekaźnika,
3) dokonać oględzin przekaźnika,
4) sprawdzić stan połączeń i mocowań,

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

40

5) podłączyć napięcie do układu,
6) postępując zgodnie z instrukcją zmierzyć opóźnienia czasowe przekaźnika dla zadanego

prądu,

7) zanotować otrzymane wyniki,
8) odłączyć napięcie zasilające,
9) sporządzić charakterystykę czasowo-prądową,

10) porównać otrzymane parametry i wykresy z danymi katalogowymi,
11) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schemat układu do badania przekaźnika (np. rys. 21),

mierniki prądu i napięcia,

odpowiednio przygotowane stanowisko pracy,

katalog przekaźników,

zeszyt do ćwiczeń,

ołówek, długopis, linijka.

Ćwiczenie 5

Zmontuj zgodnie z przedstawionym schematem układ sterowania silnikiem prądu

przemiennego i sprawdź działanie układu.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie powinieneś:

1) zapoznać się z zasadą działania oraz parametrami łączników i przekaźników,
2) rozpoznać na schemacie urządzenia łączeniowe oraz przekaźnik termiczny i bezpieczniki,
3) przeanalizować funkcje urządzeń na schemacie,
4) przeanalizować sposób sterowania silnikiem,
5) określić rodzaj i podstawowe parametry znamionowe urządzeń,
6) dokonać oględzin przekaźnika termicznego i styczników,
7) sprawdzić stan dostępnych przewodów łączeniowych,
8) połączyć układ zgodnie ze schematem,
9) przeanalizować poprawność połączeń,

10) podłączyć napięcie do układu sterowania przy odłączonym silniku,
11) sprawdzić działanie układu sterowania przy odłączonym silniku,
12) włączyć zasilanie silnika,
13) przetestować układ sterowania silnikiem,
14) zanotować otrzymane wyniki,
15) odłączyć napięcie zasilające,
16) przygotować się do zaprezentowania ćwiczenia,
17) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

schemat układu sterowania silnikiem (np. rys. 22.),

mierniki prądu i napięcia,

odpowiednio przygotowane stanowisko pracy,

katalog łączników i przekaźników,

zeszyt do ćwiczeń,

ołówek, długopis, liniał.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

41

Ćwiczenie 6

Rozpoznaj bezpieczniki i ich prądy znamionowe na podstawie wyglądu zewnętrznego

i określ, czy dany bezpiecznik jest sprawny.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z rodzajami bezpieczników,
2) dokonać oględzin eksponatów oraz zdjęć badanych urządzeń,
3) dokonać selekcji urządzeń na sprawne i niesprawne,
4) określić prąd znamionowy bezpieczników,
5) zaprezentować wykonane ćwiczenie.


Wyposażenie stanowiska pracy:

– urządzenia zabezpieczające,
– zdjęcia urządzeń zabezpieczających,
– zeszyt do ćwiczeń,
– ołówek, długopis.

4.2.4. Sprawdzian postępów

Czy potrafisz:

Tak Nie

1) rozpoznać przekaźnik na schematach?

2) rozpoznać przekaźnik na podstawie wyglądu zewnętrznego?

3) odróżnić przekaźniki od łączników?

4) scharakteryzować podstawowe parametry przekaźników?

5) wyjaśnić działanie prostych układów sterowania?

6) połączyć łączniki i przekaźniki na podstawie schematów?

7) sprawdzić poprawność działania przekaźnika?

8) zmierzyć parametry przekaźnika w oparciu o dokumentację?

9) ocenić stan techniczny przekaźnika na podstawie pomiarów?

10) odczytać parametry przekaźników z literatury i kart

katalogowych?

11) porównać urządzenia wysokiego i niskiego napięcia?

12) rozpoznać urządzenia zabezpieczające na schematach?

13) rozpoznać wkładki topikowe bezpiecznika na podstawie

wyglądu?porównać urządzenia wysokiego i niskiego napięcia?

14) rozpoznać uszkodzony bezpiecznik?

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

42

4.3. Warunki pracy, eksploatacja oraz zasady bhp

4.3.1. Materiał nauczania


Tabliczki znamionowe

Na obudowach urządzeń w celu opisania ich najważniejszych parametrów umieszczane

są tabliczki znamionowe. Tabliczka wyłącznika M 611 (rys. 12b) została pokazana na rys. 28.

M 611

L I Z E N Z

BBC

BROWN BOVERI

Uni (Ui) 660V ~ (C)

Int (Ith) 6,3 A

IP

00

.

Max. znamionowy prąd bezpieczników topikowych

Max. Ratings of back up fuses

Styki główne

Moto swich

Styki pomocnicze

Control swich

Ue 660V ~ Ue 500V ~ Ue 380V ~

500/380/220V

zwłoczny

zwłoczny

zwłoczny

zwłoczny

Zakres nastawczy

Settings range

A

A slow

A slow

A slow

A slow

2,5 … 4,0

25

25

25

10

Zdolność łączeniowa styków pomocniczych dla AC 11:
Current rating of control switch to AC 11:

220V~ 3,5A
380V~ 2,5A

Rys. 28. Tabliczka znamionowa wyłącznika M 611 [1]

Z tabliczki znamionowej można odczytać: nazwę firmy producenta (FAEL), nazwę

urządzenia (M 611), znamionowe napięcie i prąd (Uni, Int), stopień ochrony (IP 00),
maksymalne znamionowe prądy bezpieczników topikowych, którymi może być
zabezpieczony wyłącznik, zakres nastawczy zabezpieczenia nadprądowego, kategorie
użytkowania (AC 11) oraz zdolność łączeniową.

Warunki pracy

W pomieszczeniach o warunkach otoczenia odbiegających od normalnych (przeciętnych)

należy stosować odpowiednie urządzenia sterownicze i łączeniowe. Obudowy urządzeń
narażone na działanie wody, pyłu powinny być odpowiednio uszczelnione. Stopień ochrony
wszelkich obudów urządzeń elektrycznych oznacza się za pomocą liter IP oraz dwóch cyfr,
z których:
– pierwsza określa stopień ochrony przed dotknięciem części pod napięciem oraz

przedostaniem się do wewnątrz obcych ciał, w tym pyłu,

– druga określa stopień ochrony przed przedostaniem się wody do wewnątrz.

Oba stopnie ochrony oczywiście są ze sobą powiązane, bo przecież nie sposób sobie

wyobrazić obudowy IP15 (strugoszczelnej, do której można wsunąć palec). Jeżeli stawiane są
wymagania tylko co do jednej wielkości, drugą zapisuje się jako X, np.: IP5X lub IP X3.


Wyróżniamy 7 stopni ochrony przed dotknięciem i przed przedostaniem się ciał obcych

(pierwsza cyfra oznaczenia IP). Przedstawiono je w tabeli 4.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

43

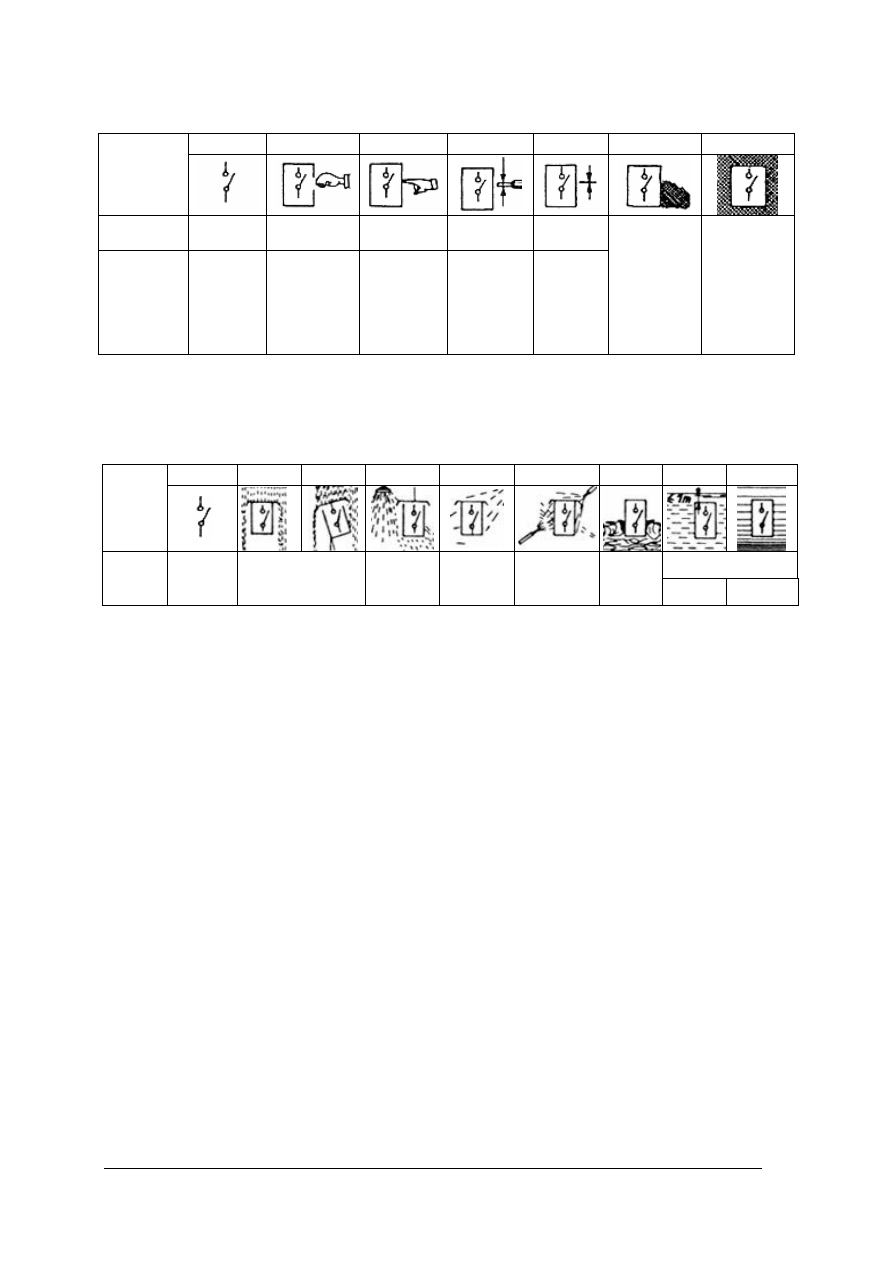

Tabela 4. Ochrona przed dotknięciem i przed przedostaniem się ciał obcych [6]

IP..0

IP..1

IP..2

IP..3

IP..4

IP..5

IP..6

stopień

ochrony

przed

dotknięciem

brak
ochrony

ręką

palcem

narzędziem drutem

przed

przedosta-

niem się

kuli albo

drutu o

średnicy

brak
ochrony

50 mm

12,5 mm

2,5 mm

1 mm

osłona
pyłoodporna

osłona
pyłoszczelna


Natomiast ochrona przed dostaniem się wody do urządzeń dzieli się na 9 stopni.

Przedstawiono je w tabeli 5.

Tabela 5. Ochrona przed dotknięciem i przed przedostaniem się ciał obcych [6]

IP 0..

IP 1..

IP 2..

IP 3..

IP 4..

IP 5..

IP 6..

IP 7..

IP 8..

stopień

ochrony

zanurzenie

osłona
odporna
na

brak

ochrony

spadające krople

deszcz

rozbryzgi

strumienie

fale

do 1 m > 1 m


Na dobór łączników i przekaźników ma także wpływ sposób użytkowania, a mianowicie:

– czy zainstalowane urządzenie będzie poddawane wstrząsom,
– w jakiej pozycji będzie użytkowane urządzenie (czy pozycja będzie zmieniana, np.

przekaźniki olejowe nie mogą pracować do góry dnem).

Urządzenia powinno się dobierać zgodnie z wartościami znamionowymi. Urządzenia na

prąd stały nie powinno się podłączać do napięcia prądu przemiennego. Aparatura
niskonapięciowa ulegnie zniszczeniu po podłączeniu do wysokich napięć, zaś, aparatura
wysokich napięć będzie nieskuteczna dla napięć niskich.

Eksploatacja

Eksploatacja obejmuje czynności związane z użytkowaniem i konserwacją urządzeń.

Konserwacja ma na celu niedopuszczenie do szybkiego pogorszenia się stanu technicznego
urządzeń w miarę upływu czasu. Zadaniem zabiegów konserwacji jest:
– zapewnienie właściwych warunków pracy urządzenia,
– wykonywanie prawidłowych czynności związanych z działaniem urządzeń i ich

eksploatacją,

– dokonywanie okresowej kontroli działania, badań i pomiarów urządzeń.

Podczas eksploatacji ważne jest stosowanie się do odpowiednich warunków pracy.

Szczególną uwagę należy zwrócić oraz wzmożoną kontrolę należy przeprowadzać
w pomieszczeniach odbiegających od normalnych warunków pracy.

Znaczna wilgotność powoduje obniżenie rezystancji oraz gwałtowne przyspieszenie

procesów korozyjnych elementów metalowych. Jeżeli to możliwe, należy w takich warunkach
umieścić w szafach grzejniki elektryczne będące stale pod napięciem.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

44

W pomieszczeniach zapylonych obsługa powinna stale obserwować stan techniczny

urządzeń odpylających oraz skuteczność tych urządzeń.

W pomieszczeniach o podwyższonej temperaturze należy przede wszystkim obserwować

stan izolacji przewodów oraz zwrócić uwagę na działanie elementów, które pod wpływem
wysokiej temperatury mogą zmienić swoje właściwości.

W przypadku umieszczenia urządzeń w pomieszczeniach o atmosferze agresywnej

chemicznie należy kontrolować stan powłok ochronnych, a w przypadku ich uszkodzenia
bezzwłocznie dokonać naprawy.

Zasady bhp

Pracownicy zatrudnieni przy eksploatacji i naprawie urządzeń łączeniowych

i sterowniczych powinni być odpowiednio przeszkoleni i posiadać zaświadczenie
kwalifikacyjne upoważniające do wykonywania czynności eksploatacyjnych przy
urządzeniach elektroenergetycznych o napięciu do l kV.

Czynności związane z eksploatacją urządzeń sterowniczych i sygnalizacyjnych powinny

ponadto być wykonywane zgodnie z instrukcjami obsługi i konserwacji poszczególnych
urządzeń.

Przy rozpatrywaniu zagadnień bezpieczeństwa i higieny pracy personelu zatrudnionego

przy montażu i konserwacji urządzeń sterowniczych i sygnalizacyjnych rozróżnia się dwa
podstawowe rodzaje ochrony:
– ochrona przed porażeniem elektrycznym,
– wszystkie inne środki ochrony.

Jako napięcie bezpieczne uważa się w Polsce takie napięcia względem ziemi, których

wartość nie przekracza w urządzeniach prądu przemiennego 25 V i prądu stałego 60 V.

W pewnych niekorzystnych warunkach jako napięcie warunkowo niebezpieczne uważa

się w urządzeniach prądu przemiennego napięcie względem ziemi w granicach od 25 do 50 V,
a w urządzeniach prądu stałego w granicach od 60 do 120 V.

Powyżej tych granic napięcie nazywamy niebezpiecznym.
Szczegółowe wytyczne dotyczące warunków technicznych, którym powinna odpowiadać

ochrona przeciwporażeniowa w urządzeniach elektroenergetycznych o napięciu do l kV
przedstawiono w tabeli 6.

Przewidziano

zastosowanie

właściwego

środka ochrony przeciwporażeniowej

podstawowej oraz dodatkowej w zależności od okoliczności wpływających na zmniejszenie
odporności organizmu na działanie napięcia (klasyfikacja A) oraz od okoliczności
wpływających na zwiększenie możliwości porażenia (klasyfikacja B). Cyfra ,,0” (Tabela 6)
oznacza nieistnienie niebezpieczeństwa porażeniowego, cyfra „l” oznacza istnienie
warunkowego braku niebezpieczeństwa porażeniowego i konieczność zastosowania ochrony
podstawowej, cyfra „2” oznacza istnienie niebezpieczeństwa porażeniowego i konieczność
zastosowania podstawowej i dodatkowej ochrony przeciwporażeniowej, a cyfra „3” oznacza
istnienie szczególnego niebezpieczeństwa porażeniowego. W tabeli 6 podano określenie
wymaganej ochrony przeciwporażeniowej przy odbiornikach ręcznych, stałych i ruchomych.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

45

Tabela 6. Określenie wymaganej ochrony przeciwporażeniowej w przypadku zastosowania odbiorników

ręcznych, stałych i ruchomych [2]

dla odbiorników ręcznych

dla odbiorników stałych

i ruchomych (oprócz

ręcznych)

Największa wartość skuteczna napięcia roboczego

względem ziemi

A i B

I

II

III

IV

I

II

III

IV

brak A

i brak B

0

1

1

3

0

1

1

2

tylko A lub

tylko B

1

1

2

3

0

1

2

2

A oraz B

1

1

3

3

0

1

2

2

Oznaczenie największej wartości
skutecznej napięcia roboczego względem
ziemi:

I. napięcia prądu przemiennego do

30 V i stałego do 60 V,

II. napięcia prądu przemiennego

powyżej 30 V do 50 V i stałego
powyżej 60 V i do 100 V,

III. napięcia powyżej 50 V i do 250 V,

IV. napięcia powyżej 250 V do 1000 V


Ochrona podstawowa polega na:

1) zachowaniu dostatecznych odstępów izolacyjnych,
2) zastosowaniu materiałów izolacyjnych tam, gdzie nie jest dopuszczalne stosowanie metalu,
3) zabezpieczeniu mechanicznym przewodów ruchomych tam, gdzie są one narażone na

uszkodzenia, skręcanie, pociąganie itp.,

4) zastosowanie komór łukowych, osłon i odstępów izolacyjnych w miejscach powstania

łuku elektrycznego,

5) zastosowanie przegród, poręczy itp. utrudniających dotknięcie części będących pod

napięciem.

Ochrona dodatkowa zapobiega powstawaniu niebezpiecznego napięcia dotykowego

i polega na zastosowaniu:

1) zerowania,
2) uziemienia ochronnego,
3) sieci ochronnej,
4) wyłącznika przeciwporażeniowego,
5) izolacji ochronnej,
6) ochronnego obniżenia napięcia roboczego,
7) separacji,
8) izolowania stanowisk roboczych.

Ochrona dodatkowa obostrzona obejmuje poz. 4, 5, 6 i 7 powyższego zestawienia.
Zerowanie i uziemienie ochronne spełniają swe zadanie przez odłączenie zagrożonego

obwodu, względnie odbiornika poprzez szybkie stopienie wkładki bezpiecznikowej.
Wyłącznik przeciwporażeniowy spełnia to samo zadanie metodą elektromagnetyczną.

Podstawową zasadą obowiązującą obsługę jest wyłączenie napięcia przed przystąpieniem

do remontu lub naprawy urządzeń sterowniczych i sygnalizacyjnych zasilanych z sieci
elektroenergetycznej. Niektóre czynności mogą być jednak wykonywane pod napięciem,
a mianowicie:

1) wymiana wkładek bezpiecznikowych oraz żarówek przy nieuszkodzonych gniazdach

bezpiecznikowych i oprawkach,

2) próby i pomiary zgodne z odpowiednią instrukcją,
3) inne czynności, lecz tylko przy wykorzystaniu specjalnych, przewidzianych

w instrukcjach eksploatacji danego urządzenia środków, zapewniających bezpieczne
wykonywanie prac, jak np. narzędzia o izolowanych rękojeściach, rękawice gumowe,
chodniki izolacyjne itp.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

46

Przy pracach remontowych i konserwacyjnych należy korzystać z następującego sprzętu

przeciwporażeniowego: izolacyjne drążki odłączeniowe, cęgi do bezpieczników, narzędzia
izolowane, półbuty, kalosze, rękawice izolacyjne, dywaniki i chodniki izolacyjne, pomosty
izolacyjne, okulary ochronne, tablice ostrzegawcze, wskaźniki napięcia, ogrodzenia, osłony,
zakładki izolacyjne itp.

4.3.2. Pytania sprawdzające


Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Do czego służą tabliczki znamionowe?
2. Jakie dane znajdują się na tabliczkach znamionowych?
3. Jak interpretować parametry umieszczone na tabliczkach znamionowych?
4. W jaki sposób określane są warunki pracy?
5. O czym mówi wielkość IP 00 umieszczona na tabliczce znamionowej wyłącznika?
6. Czy możliwe jest skonstruowanie urządzenia o parametrze IP 08?
7. Czym zajmuje się eksploatacja urządzeń?
8. Czy znasz zasady bhp obowiązujące przy eksploatacji urządzeń sterowniczych?

4.3.3. Ćwiczenia

Ćwiczenie 1

Odczytaj i zinterpretuj parametry znamionowe umieszczone na tabliczkach

znamionowych podanych urządzeń.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z instrukcją,
2) odczytać parametry z tabliczki znamionowej,
3) omówić warunki pracy urządzenia,
4) znaleźć ten sam układ w katalogu,
5) porównać odczytane parametry z danymi podanymi przez producenta w katalogu,
6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

urządzenia łączeniowe i przekaźniki,

katalog urządzeń łączeniowych i przekaźników,

zeszyt do ćwiczeń, ołówek, długopis.

4.3.4. Sprawdzian postępów

Czy potrafisz:

Tak Nie

1) odczytać tabliczkę znamionową?

2) zinterpretować dane umieszczone na tabliczkach znamionowych?

3) opisać warunki pracy?

4) wyjaśnić, czym zajmuje się eksploatacja urządzeń?

5) zastosować zasady bhp przy aparatach łączeniowych?

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

47

5. SPRAWDZIAN OSIĄGNIĘĆ

INSTRUKCJA DLA UCZNIA

1. Przeczytaj uważnie instrukcję.
2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3. Zapoznaj się z zestawem zadań testowych.
4. Test zawiera 22 zadania o różnym stopniu trudności. Są to zadania wielokrotnego wyboru

z jedną prawidłową odpowiedzią.

5. Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi, stawiając w odpowiedniej

rubryce znak X. W przypadku pomyłki należy błędną odpowiedź zaznaczyć kółkiem,
a następnie ponownie zakreślić odpowiedź prawidłową.

6. Test składa się z dwóch części o różnym stopniu trudności: I część – poziom

podstawowy, II część – poziom ponadpodstawowy.

7. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
8. Kiedy rozwiązanie zadania będzie Ci sprawiało trudność, wtedy odłóż je na później

i wróć do niego, gdy zostanie Ci czas wolny. Trudności mogą przysporzyć Ci zadania:
17–22, gdyż są one na poziomie trudniejszym niż pozostałe.

9. Na rozwiązanie testu masz 45 min.

Powodzenia!

ZESTAW ZADAŃ TESTOWYCH

I część

1. Które z wymienionych urządzeń stosowane są do wyłączania tylko prądów roboczych?

a) wyłączniki,
b) odłączniki,
c) rozłączniki,
d) bezpieczniki.

2. Który z parametrów znamionowych łącznika określa wartość skuteczną prądu, która

może być trwale przewodzona przez główne tory łącznika bez wykonywania czynności
łączeniowych?
a) prąd znamionowy,
b) prąd załączalny,
c) prąd wyłączalny,
d) prąd nastawczy.

3. Które z podanych zdań opisuje styczniki?

a) służą do jednorazowego wyłączania prądów zwarciowych,
b) zapewniają dużą wytrzymałość zwarciową przy niezbyt dużej częstotliwości łączeń,
c) służą do odłączania wyłączników poprzez swoje styki,
d) charakteryzują się dużą częstotliwością łączeń ze względu na manewrowy charakter

ich pracy.

4. Co określa kategoria użytkowania styczników?

a) stopień ochrony obudowy przed dostaniem się do środka ciał obcych,
b) stopień ochrony przed zamoczeniem,
c) przeznaczenie stycznika do współpracy z innymi urządzeniami,
d) rodzaj zamontowanych styków głównych.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

48

5. Jakie urządzenie termiczne przedstawione jest na schemacie w kreskowanym

prostokącie?

a) stycznik,
b) bezpiecznik,
c) przekaźnik,
d) wyzwalacz.

6. Jaki jest stosunek wartości powrotnej do wartości rozruchowej przekaźników

nadmiarowych?
a) jest większy od jedności,
b) jest mniejszy od jedności,
c) jest równy jedności,
d) w zależności od przekaźnika może być każdą z powyższych.

7. Jakie zadanie spełnia przekaźnik kierunkowy?

a) kontroluje i mierzy odległość miejsca zwarcia od punktu, w którym został

zainstalowany,

b) jest głownie używany do samoczynnego odciążenia układów elektroenergetycznych

w przypadku nagłego i znacznego zmniejszenia się częstotliwości,

c) przełącza zestyki w momencie wystąpienia określonej różnicy w prądach płynących

przez jego cewki,

d) reaguje na kąt przesunięcia fazowego między prądem a napięciem.

8. Jak zachowa się wyłącznik, jeżeli przez jego styki popłynie prąd o natężeniu większym

niż wartość prądu nastawczego wyzwalacza termicznego?
a) wyłącznik zadziała szybciej, niż w przypadku przepływu prądu nastawczego,
b) wyłącznik zadziała tak samo szybko, jak w przypadku przepływu prądu o natężeniu

równym wartości nastawionej, lecz będzie się mocniej nagrzewał,

c) wyłącznik nie zadziała dla prądu innego niż jego prąd nastawczy,
d) wyłącznik zadziała bezzwłocznie, gdy natężenie przepływającego prądu osiągnie

wartość nastawczą.

9. Które

zdanie

trafnie

określa

różnicę

pomiędzy

przekaźnikami

prądowymi

a napięciowymi?
a) przekaźniki napięciowe mają mniejszą ilość zwojów z grubego drutu niż przekaźniki

prądowe,

b) przekaźniki napięciowe mają większą ilość zwojów z cienkiego drutu niż przekaźniki

prądowe,

c) przekaźniki napięciowe działają na wzrost napięcia, prądowe na zmniejszenie

natężenia prądu,

d) przekaźnikom napięciowym nastawia się napięcie nastawne, przekaźnikom prądowym

natężenie prądu powrotnego.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

49

10. Symbolem S na schematach zgodnie z normą oznacza się:

a) silniki,
b) styczniki
c) przekaźniki,
d) łączniki.

11. Jakim kolorem oznaczony jest wskaźnik zadziałania wkładki topikowej bezpiecznika

o prądzie znamionowym 6 A?
a) zielonym,
b) brązowym,
c) różowym,
d) czerwonym.

12. Symbol jakiego zespołu przedstawiony jest na poniższym rysunku?

a) przekaźnika nadprądowego,
b) wyłącznika różnicowoprądowego,
c) przekaźnika termicznego,
d) przekaźnika podnapięciowego.

13. Który symbol z poniższego rysunku przedstawia sposób uruchamiania łącznika przez

ciągnięcie?

a)

b)

c)

d)


14. Symbol IP XX jest oznaczeniem:

a) kategorii użytkowania,
b) klasy izolacji,
c) stopnia ochrony obudowy,
d) wytrzymałości napięciowej.

15. Bezpiecznik można nazwać jednorazowym:

a) wyłącznikiem,
b) odłącznikiem,
c) rozłącznikiem,
d) przekaźnikiem.

16. Którego z wymienionych urządzeń nie można wyłączyć ręcznie?

a) wyłącznika,
b) odłącznika,
c) rozłącznika,
d) przekaźnika.






background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

50

II część

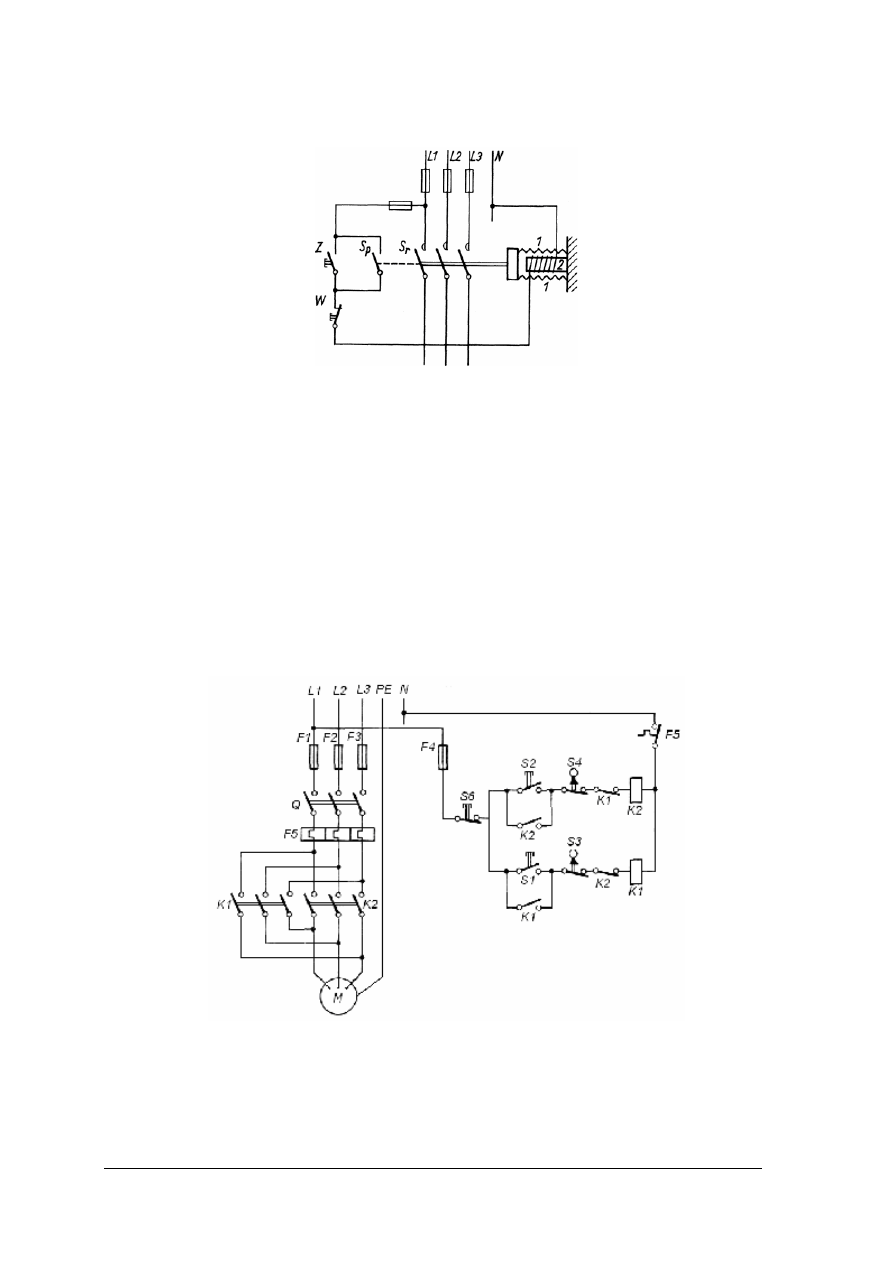

17. Który zestyk jest zestykiem samopodtrzymującym?

a) Z,
b) Sp,
c) W,
d) Sr.

18. Badając wyłącznik z wyzwalaczem termicznym po każdym zadziałaniu należy odczekać,

by ostygł, ponieważ:
a) po kolejnym załączeniu urządzenia nagrzewa się on mocniej, co może doprowadzić do

jego uszkodzenia,

b) nagrzanie wyłącznika zmienia jego rezystancję, co prowadzi do zmiany natężenia

prądu, który może go wyłączyć,

c) po kolejnym załączeniu zadziała szybciej niż wyłącznik zimny,
d) załączanie wyłącznika zimnego zwiększa jego żywotność.

19. Które zestyki zabezpieczają układ przed jednoczesnym załączeniem obu styczników?

a) F5,
b) S2 i S3,
c) zwierne K1 i K2,
d) rozwierne K1 i K2.

F2

F5

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

51

20. Do jednoczesnego załączenia obu styczników (rys. z zadania 19) może dojść, gdy

zostanie uszkodzony (zwarty) zestyk:
a) F5,
b) S1,
c) zwierny K1,
d) rozwierny K1.

21. Po wyjęciu którego bezpiecznika (rys. z zadania 19), w przypadku błędnego działania

układu sterowania, jakim jest jednoczesne załączenie styczników K1 i K2, może dojść do
zwarcia w układzie zasilania silnika?
a) F1,
b) F2,
c) F3,
d) dowolnego bezpiecznika.

22. W przypadku zadziałania zabezpieczenia termicznego (rys. z zadania 19) układ zostanie

wyłączony:
a) odłączeniem zasilania układu sterowania,
b) łącznikiem Q,
c) przerwą w torze prądowym zabezpieczenia termicznego,
d) przepaleniem bezpiecznika w układzie sterowania.

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

52

KARTA ODPOWIEDZI


Imię i nazwisko ……………………………………………………..


Dobieranie i sprawdzanie aparatury łączeniowej i sterowniczej


Zakreśl poprawną odpowiedź.

Nr

zadania

Odpowiedź

Punkty

1

a

b

c

d

2

a

b

c

d

3

a

b

c

d

4

a

b

c

d

5

a

b

c

d

6

a

b

c

d

7

a

b

c

d

8

a

b

c

d

9

a

b

c

d

10

a

b

c

d

11

a

b

c

d

12

a

b

c

d

13

a

b

c

d

14

a

b

c

d

15

a

b

c

d

16

a

b

c

d

17

a

b

c

d

18

a

b

c

d

19

a

b

c

d

20

a

b

c

d

21

a

b

c

d

22

a

b

c

d

Razem:

background image

Projekt wspó

łfinansowany ze środków Europejskiego Funduszu Społecznego”

53

6. LITERATURA

1. Bigalke J., Czajkowski J.: Poradnik montażu urządzeń elektrycznych. WNT, Warszawa

1996.

2. Chmielarz J.: Urządzenia sterownicze i sygnalizacyjne. WNT, Warszawa 1996.
3. Heling T.: Urządzenia i maszyny elektryczne. PWSZ, Wrocław 1994.
4. Kotlarski W., Grad J.: Aparaty i urządzenia elektryczne. WSiP, Warszawa 1995.
5. Lidwin A., Trojak J.: Zabezpieczenia i ochrony przekaźnikowe w układach

elektroenergetycznych. PWT, Warszawa 1999.

6. Musiał E.: Instalacje i urządzenia elektroenergetyczne. WSiP, Warszawa 1998.
7. Schmid D.: Mechatronika. REA, Warszawa 2002.
8. Straszewski A.: Projektowanie instalacji energetycznych.WNT, Warszawa 1998.
9. Winkler W., Wiszniewski A.: Automatyka zabezpieczeniowa w systemach

elektroenergetycznych. WNT, Warszawa 2004.

10. http://elektryk.ie.pwr.wroc.pl
11. http://pl.wikipedia.org
12. http://sim.lodz.pl
13. http://www.abb.com
14. http://www.atel.com.pl
15. http://www.cnmcb.com
16. http://www.elfa.se
17. http://www.eph.pl
18. http://www.jeanmueller.pl
19. http://www.jotez.biz.pl
20. http://www.katko-poland.com.pl
21. http://www.multisort.pl
22. http://www.siemens.pl
23. http://www.sn-promet.com.pl
24. http://zavir.20un.com


Wyszukiwarka

Podobne podstrony:
Dobieranie i sprawdzanie aparatury łączeniowej i sterowniczej
12 Dobieranie i sprawdzanie aparatury łączeniowej
Aparatura łączeniowa i sterownicza
APARATURA LACZENIOWA list2003
08 Aparatura łączeniowa
aparatura laczeniowa id 66880 Nieznany
Dobieranie i sprawdzanie transf Nieznany
07 Dobieranie i sprawdzanie elementów elektronicznych
07 Aparatura łączeniowa
Dobierać narzędzia i aparaty do rodzaju wykonywanych zabiegów kosmetycznych
Aparatura zdalnego sterowania na pasmo 433MHz cz1
Aparatura zdalnego sterowania na pasmo 433MHz cz2
08 Aparatura łączeniowa
APARATURA LACZENIOWA list2003
Dobieranie i sprawdzanie transformatorów

więcej podobnych podstron
