Paweł KAROLCZAK, Maciej KOWALSKI
Politechnika Wrocławska



Instytut Technologii Maszyn i Automatyzacji
E-mail: pawel.karolczak@pwr.wroc.pl

MOśLIWOŚCI KSZTAŁTOWANIA TOCZENIEM METALOWYCH
MATERIAŁÓW KOMPOZYTOWYCH O ZWIĘKSZONEJ
ZAWARTOŚCI WZMOCNIENIA

Streszczenie. W pracy przedstawiono, na przykładzie toczenia, zagadnienia dotyczące

obróbki  ubytkowej  aluminiowych  materiałów  kompozytowych  wzmacnianych
ceramicznie.  Materiałem  badanym  był  kompozyt o  objętościowej  zawartości
wzmocnienia  20%  oraz  porównawczo  sama  osnowa  i  kompozyt  o zawartości
wzmocnienia  10%.  W  artykule  zaprezentowano  wpływ  parametrów  skrawania
oraz rodzaju  narzędzi  skrawających  na  chropowatość  powierzchni  po  toczeniu
badanego materiału. Oceniono wpływ objętościowej zawartości wzmocnienia na efekty
technologiczne po toczeniu badanych kompozytów.

THE POSSIBILITY OF TURNING METAL MATRIX COMPOSITES
WITH INCREASED CONTENT OF REINFORCEMENT

Summary  It  were  described  in  this  work,  on  example  of  turning,  questions  relating

cutting  aluminum  matrix  composites  reinforced  with  ceramic.  Tested  material  was
composite about volumetric content reinforcement 20% as well as comparatively matrix
and  composite  about  volumetric  content  reinforcement  10%.  The  influence  of cutting
parameters and kind of tools on surface roughness after turning of studied material was
presented  in  this  article.  The  influence  of  volumetric  content  of reinforcement  on
technological effects after turning of tested composites was also estimated.





MoŜliwości kształtowania toczeniem ...



151





1.WSTĘP

Rozwój  techniki  uwarunkowany  jest,  w  duŜej  mierze,  zaawansowaniem  inŜynierii

materiałowej.  Ponadto,  wiele  dziedzin  przemysłu  wywiera  nacisk  na  inŜynierię  materiałową,

domagając  się  coraz  to  nowszych  materiałów  konstrukcyjnych.  Jedną  z  najintensywniej

rozwijanych  grup  wśród  nich,  są  kompozyty.  Kompozyt  składa  się  z  dwóch  lub  więcej

materiałów.  Ma  on  właściwości,  które  nie  mogłyby  zostać  otrzymane  oddzielnie  w  kaŜdym

z materiałów,  z  których  jest  on  zbudowany.  Łączy  więc  w  sobie  odmienne  właściwości

osnowy  i wzmocnienia.  Dzięki  temu  charakteryzuje  się  zazwyczaj  dobrymi  właściwościami

wytrzymałościowymi,  przy  jednoczesnym  niewielkim  cięŜarze  właściwym.  Innymi

właściwościami kompozytów mogą być: duŜa twardość i sztywność, odporność na ścieranie,

korozję.

Stosowane

są  one  głównie  w  przemysłach:  lotniczym,  kosmicznym,

samochodowym,  w  medycynie  oraz  w  produkcji  sprzętu  sportowego  i rekreacyjnego  [1,5,6].

Pierwszymi  kompozytami  zastosowanymi  w  warunkach  przemysłowych  były  te  na  bazie

stopów aluminium. Są one wciąŜ chętnie wykorzystywane w przemyśle. Prowadzone są takŜe

badania nad ich nowymi coraz lepszymi rodzajami.

2.SKRAWALNOŚĆ ALUMINIOWYCH MATERIAŁÓW KOMPOZYTOWYCH

Opracowanie technologii wytwarzania materiału kompozytowego jest dopiero pierwszym

etapem jego wdroŜenia w warunkach przemysłowych. Kolejnym jest opracowanie technologii

kształtowania  z  niego  elementów  o  określonych  kształtach  i  wymiarach.  [4].  W Instytucie

Technologii  Maszyn  i  Automatyzacji  Politechniki  Wrocławskiej  w  ostatnich  latach

przeprowadzono

próby

skrawalności

aluminiowych

materiałów

kompozytowych

o objętościowej  zawartości  wzmocnienia  wynoszącej  10%.  Z  wykonanych  badań  wynika,

Ŝ

e kompozyty  te



charakteryzują  się  lepszą  skrawalnością,  opisywaną  przez  jakość

powierzchni  po  obróbce  i  postacią  wióra,  w  porównaniu  z  materiałem  będącym  osnową.

Dotyczy  to  szczególnie  zakresu  małych  prędkości  skrawania  [2].  Jest  to  efektem  róŜnicy

w plastyczności  obydwu  materiałów,  co  z  kolei  wpływa  na  intensywność  tworzenia

się narostu  oraz  w  efekcie  na  chropowatość  powierzchni.  Nie  zauwaŜono  wpływu  prędkości

skrawania  na  chropowatość  powierzchni.  Wpływ  posuwu  natomiast  był  zgodny  z  teorią.

RóŜnice,  w  otrzymanych  efektach  technologicznych,  po  toczeniu  róŜnymi  materiałami

narzędziowymi  były  natomiast  nieznaczne  [3].  Wytwarzanie  elementów  maszyn  obróbkami

wykończeniowymi  jest  utrudnione.  Związane  jest  to  ze  złą  obrabialnością  tymi  sposobami

obróbki  samych  stopów  aluminium.  Obrabialność  ta  ulega  pogorszeniu,  jeśli  znajdują

się w osnowie  kompozytu  włókna  saffilowe.  Związane  jest  to  z  wykruszaniem

152



P. Karolczak, M. Kowalski



się ich z obrabianej powierzchni. PoniewaŜ wymiary włókien są większe niŜ ziaren ściernych

stosowanych w narzędziach ściernych - następuje rysowanie powierzchni [4]. DuŜa losowość,

w  obróbce  ściernej  kompozytów  aluminiowych  wzmacnianych  ceramicznie,  powoduje

konieczność  skoncentrowania  się  na  opracowaniu  technologii  kształtowania  tych  materiałów

obróbką skrawaniem.

3.CEL ORAZ METODYKA BADAŃ

Celem  przeprowadzonych  badań  było  określenie  moŜliwości  skrawania  aluminiowych

materiałów kompozytowych o zwiększonej zawartości wzmocnienia oraz określenie wpływu

objętościowej  zawartości  wzmocnienia  na  uzyskiwane  chropowatości  powierzchni

po obróbce  ubytkowej  tych  materiałów.  Podstawowym  materiałem  badanym  był  kompozyt

na osnowie  odlewniczego  stopu  aluminium  AlSi9Mg  wzmocniony  włóknem  ceramicznym

typu  saffil.  W  skład  wzmacniających  włókien  wchodziły  tlenek  glinu  Al

2

O

3

  (96-97%)  oraz

tlenek  krzemu  SiO

2

  (3-4%).  Objętościowa  zawartość  wzmocnienia  wynosiła  20%.

W badaniach  porównawczych  wykorzystano  równieŜ  kompozyt  o  tym  samym  składzie,

lecz o zawartości  wzmocnienia  10%  oraz  stop  aluminium  będący  osnową.  Dodatek

wzmocnienia  zmieniał  właściwości  materiału  w  porównaniu  z  osnową.  Przeprowadzone

pomiary twardości badanych materiałów metodą Brinella przedstawiono w tabeli 1.

Tabela 1

Wyniki pomiarów twardości badanych materiałów

Badany materiał

Ś

rednia twardość Brinella

Stop aluminium (osnowa)

75 HB

Kompozyt o zawartości

wzmocnienia 10%

91 HB

Kompozyt o zawartości

wzmocnienia 20%

107 HB



Badane  materiały  obrabiano  toczeniem  na  tokarce  numerycznej  TUR  560MN.

Zastosowano  nóŜ  tokarski  STGCR  2020K-16  oraz  płytki  skrawające:  z  węglika

TCGX16T304 – Al H10, węglika powlekanego warstwą diamentu: TCGX16T304 – Al 1810,

z  polikrystalicznym  diamentem:  TCMW  16T3  04F  –  CD10  firmy  Sandvik  Coromant.

Wybrano  tego  typu  narzędzia,  poniewaŜ  są  one  zalecane  do  obróbki  stopów  aluminium.

Zastosowano  parametry  skrawania,  zarówno  charakterystyczne  dla  obróbki  zgrubnej  jak

i wykończeniowej  tj.  v

c

  =  150;  450  i  900  m/min;  f  =  0,08;  0,13;  0,27  mm/obr.  Głębokość

skrawania

wynosiła

a

p

=

0,5

mm.

Pomiary

chropowatości

przeprowadzono

profilografometrem  FORM  TALYSURF  120L  firmy  TAYLOR  HOBSON.  Wykonano

MoŜliwości kształtowania toczeniem ...



153





je w trzech miejscach, rozmieszczonych co 120 , na obwodzie toczonej powierzchni. Długość

odcinka  pomiarowego  wynosiła  30  mm.  Do  analiz  chropowatości  powierzchni  przyjęto  trzy

parametry: Ra, Rt i Rz(JIS).

4.WYNIKI BADAŃ

W artykule przedstawiono wybrane, najciekawsze wyniki badań. Na rysunku 1 pokazano

wpływ  dwóch  parametrów  skrawania  (prędkości  skrawania  i  posuwu)  na  chropowatość

powierzchni  po  toczeniu  kompozytu  o  zawartości  wzmocnienia  20%  płytką  z  węglika

spiekanego. Analizując otrzymane wykresy moŜna zauwaŜyć, Ŝe wpływ prędkości skrawania

jest  niewielki  (rys.  1a),  co  potwierdza  wyniki  uzyskane  we  wcześniejszych  badaniach

dotyczących

skrawania

kompozytów

o

mniejszej

zawartości

wzmocnienia

[3].

Przy zastosowaniu  mniejszych  wartości  posuwu  zauwaŜono  nieznacznie  większe  wartości

parametru  Ra  dla  najmniejszej  wartości  prędkości  skrawania  (v

c

  =  150m/min).  MoŜe  to  być

spowodowane  wpływem  tworzącego  się  narostu.  MoŜna  załoŜyć,  Ŝe  przy  prędkościach

skrawania

v

c

<150

m/min

chropowatość

będzie

znacznie

większa,

co

wynika

z intensywniejszego  tworzenia  się  narostu  i  bocznego  płynięcia  materiału.  Zaobserwowany

wpływ  wartości  posuwu  na  chropowatość  powierzchni  po  toczeniu  badanego  materiału

jest zgodny z teorią tzn. wraz ze wzrostem posuwu rośnie równieŜ chropowatość otrzymanej

powierzchni (rys. 1b).

a)

b)





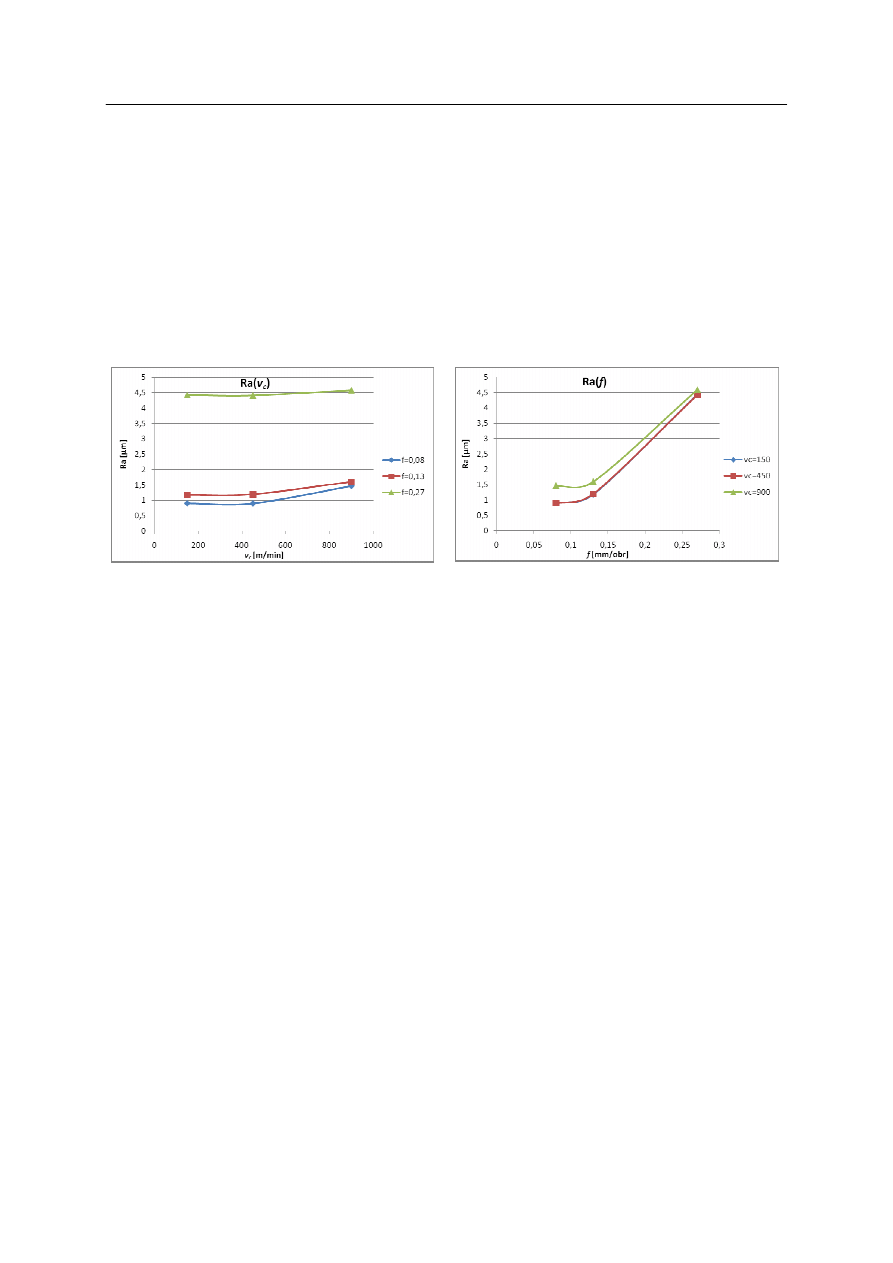

Rys.1.  Wpływ  parametrów  skrawania  na  chropowatość  powierzchni  po  toczeniu  kompozytu

o zawartości wzmocnienia 20% płytką węglikową; a) wpływ prędkości skrawania, b) wpływ
posuwu

Fig.1.  The influence of cutting parameters on surface roughness after turning with cemented carbide

insert composite with 20% content of  reinforcement ; a) the influence of cutting speed, b) the
influence of feed rate



Na rysunku 2 przedstawiono wpływ parametrów skrawania na chropowatość powierzchni

po  toczeniu  kompozytu  o  zawartości  wzmocnienia  20%  płytką  węglikową  z  powłoką

diamentową.  Wpływ  posuwu  jest  zgodny  z  relacjami  teoretycznymi,  natomiast  wpływ

154



P. Karolczak, M. Kowalski



prędkości  skrawania  jest  niezauwaŜalny.  Niewielkie  zwiększenie  wartości  parametru  Ra,

przy największej zastosowanej prędkości skrawania v

c

=900 m/min, mogło być spowodowane

zmniejszeniem stabilności pracy obrabiarki przy duŜych obrotach wrzeciona i powstawaniem

drgań.  Brak  zmian  w  chropowatości  powierzchni,  przy  mniejszych  prędkościach  skrawania,

jest  niewątpliwie  pozytywnym  wpływem  powłoki  diamentowej  na  ostrzu  na  mechanizm

oddzielania  materiału  obrabianego.  Zastosowanie  powłoki  na  płytce  skrawającej  ogranicza

powstawanie  narostu  wpływając  korzystnie  na  jakość  powierzchni  otrzymywanej

po skrawaniu.

a)

b)





Rys.2.  Wpływ  parametrów  skrawania  na  chropowatość  powierzchni  po  toczeniu  kompozytu

o zawartości  wzmocnienia  20%  płytką  powlekaną  diamentem;  a)  wpływ  prędkości
skrawania, b) wpływ posuwu

Fig. 2.  The influence of cutting parameters on surface roughness after turning with diamond coated

insert  composite  with  20%  content  of    reinforcement;  a)  the  influence  of  cutting  speed,
b) the influence of feed rate



Bardzo  ciekawe  wyniki  otrzymano  porównując  jakość  powierzchni  po  toczeniu

kompozytu o objętościowej zawartości wzmocnienia 20% róŜnymi narzędziami skrawającymi

(rys. 3). Analizując wyniki badań moŜna zauwaŜyć, Ŝe zastosowanie powłoki diamentowej na

podłoŜu  węglikowym  (ostrze  1810)  powoduje  poprawienie  chropowatości  powierzchni

w porównaniu z ostrzem bez powłoki (ostrze H10), praktycznie w całym zakresie przyjętych

parametrów  skrawania.  Szczególnie  wyraźne  róŜnice  zaobserwowano  przy  duŜych

prędkościach,  co  moŜe  być  spowodowane  przeciwzuŜyciowym  działaniem  powłoki.  Warto

zauwaŜyć,  Ŝe  wyniki  te  są  zdecydowanie  odmienne  od  tych  uzyskanych  podczas  toczenia

kompozytu  o  zawartości  wzmocnienia  10%  [3].  Wydaje  się,  Ŝe  jest  to  efektem  zwiększenia

twardości  materiału  obrabianego.  Ponadto  kompozyt  o  dwudziestoprocentowej  zawartości

włókien  saffilowych  działa  duŜo  bardziej  ściernie  na  ostrze  niŜ  materiały  o  ich  mniejszej

zawartości.  Dlatego  teŜ  moŜna  stwierdzić,  Ŝe  podczas  toczenia  kompozytów  o  zwiększonej

zawartości  wzmocnienia  nie  mają  zastosowania  zalecenia  dotyczące  obróbki  materiałów

aluminiowych  tzw.  ostrą  geometrią  narzędzi.  DuŜo  większy  wpływ  ma,  w  tym  przypadku,

ś

cierne działanie włókien wzmacniających kompozyt niŜ plastyczność materiału powodująca

boczne  płynięcie  i  tworzenie  się  narostu.  Dlatego  do  obróbki  kompozytu  o  zawartości

MoŜliwości kształtowania toczeniem ...



155





wzmocnienia  20%  naleŜy  stosować  narzędzia  o  zwiększonej  trwałości.  Potwierdziły

to wyniki  badań,  które  wykazały,  Ŝe  najlepszą  chropowatość  powierzchni  otrzymano

po toczeniu  płytką  z  polikrystalicznym  diamentem  (ostrze  CD10).  Jest  to  materiał

narzędziowy  o największej,  z  badanych  narzędzi,  odporności  na  zuŜycie  ścierne.  Warto

jednak zauwaŜyć, Ŝe ostrza te są zdecydowanie najdroŜsze. Dlatego teŜ dobierając narzędzia

do  obróbki  tego  typu  kompozytów  naleŜałoby  przeprowadzić  równieŜ  próby  zuŜyciowe,

dzięki  którym  moŜna  byłoby  określić  czy  zwiększenie  trwałości  ostrza  rekompensuje

znacznie wyŜsze koszty narzędziowe.

 a)

b)





c)

d)

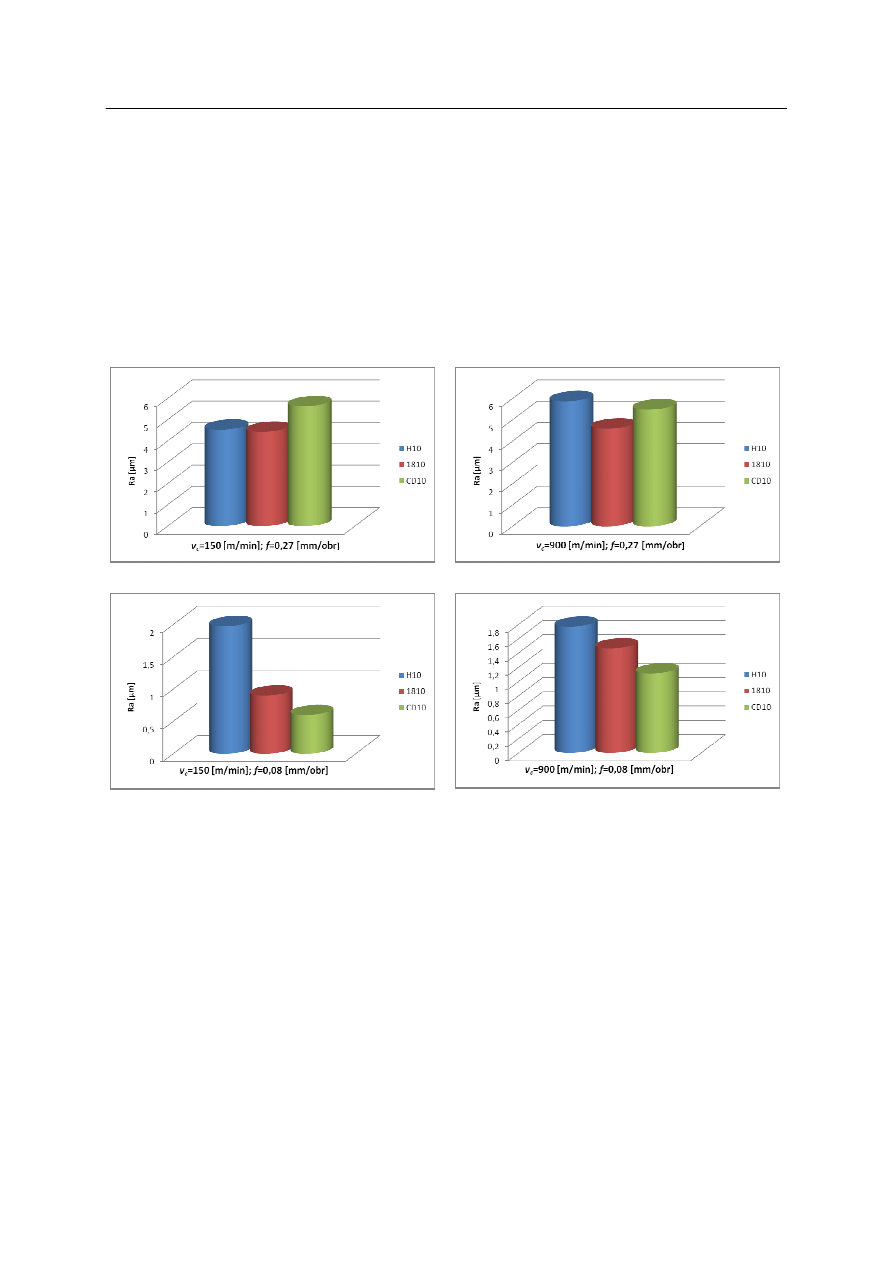

Rys.3.  Wpływ  rodzaju  zastosowanego  narzędzia  na  chropowatość  powierzchni  po  toczeniu

kompozytu  o  zawartości  wzmocnienia  20%;  a)  v

c

=150  m/min,  f=0,27mm/obr;  b)  v

c

=900

m/min, f=0,27mm/obr; c) v

c

=150 m/min, f=0,08 mm/obr; d) v

c

=900 m/min, f= 0,08 mm/obr

Fig. 3.  The influence of cutting tools on surface roughness after turning composite with 20% content

of    reinforcement;  a)  v

c

=150  m/min,  f=0,27mm/obr;  b)  v

c

=900  m/min,  f=0,27mm/obr,

c) v

c

=150 m/min, f=0,08 mm/obr; d) v

c

=900 m/min, f= 0,08 mm/obr

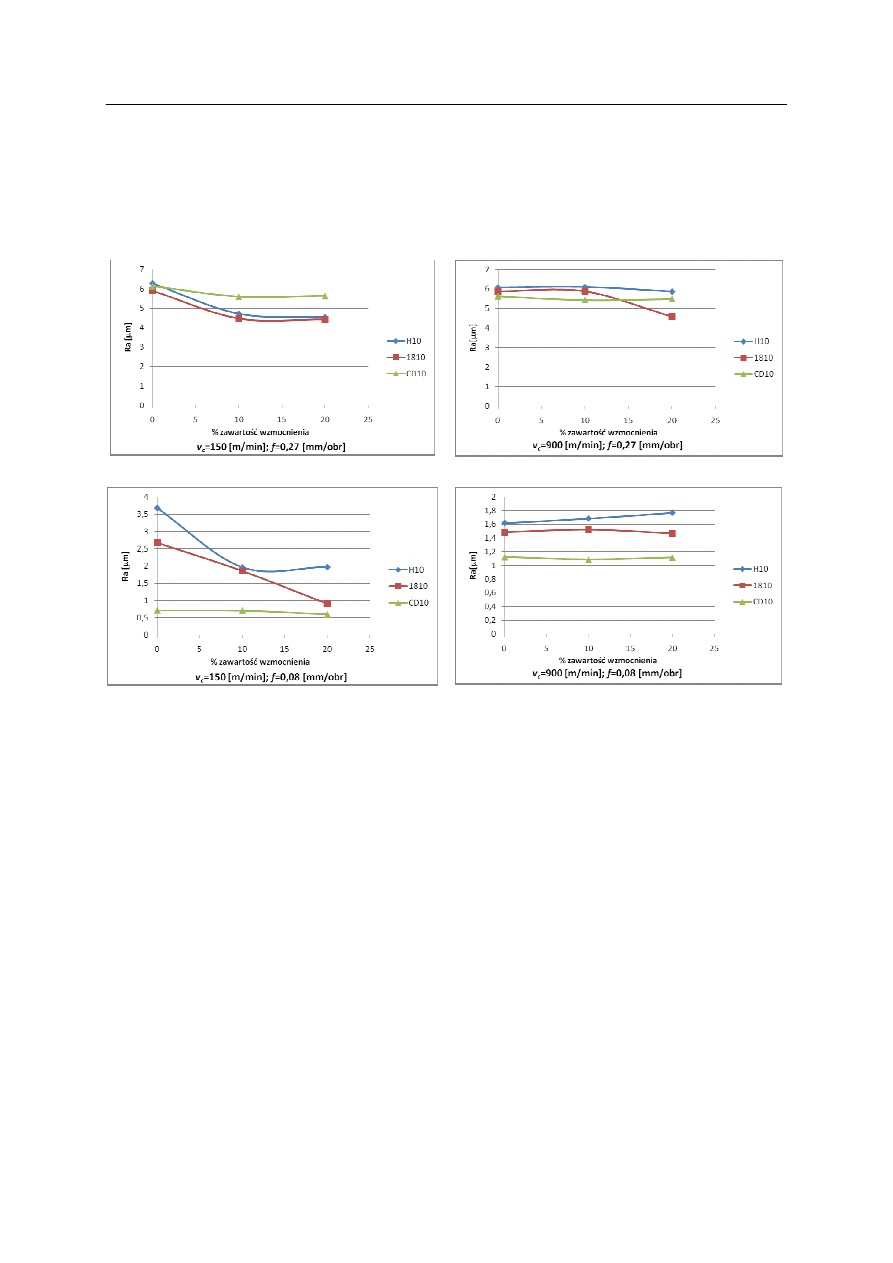

Ostatnim  etapem  badań  było  określenie  wpływu  objętościowej  zawartości  wzmocnienia

w  kompozycie  na  chropowatość  powierzchni  po  toczeniu  (rys.  4).  W  przypadku  małych

prędkości  skrawania  wraz  ze  zwiększeniem  ilości  wzmocnienia  zmniejszają  się  wartości

parametrów  chropowatości.  Spowodowane  jest  to  poprawieniem  się  warunków

konstytuowania  warstwy  wierzchniej  poprzez  zmniejszenie  bocznego  płynięcia  materiału

i intensywności  tworzenia  się  narostu,  co  związane  jest  z  coraz  mniejszą  plastycznością

materiału.  Wraz  ze  wzrostem  prędkości  skrawania  niekorzystny  wpływ  narostu  i bocznego

płynięcia  materiału  podczas  obróbki  materiałów  plastycznych  zanika.  W  związku  z  tym

156



P. Karolczak, M. Kowalski



dla prędkości  v

c

=900  m/min  wpływ  objętościowej  zawartości  wzmocnienia  w  kompozycie

na chropowatość powierzchni po toczeniu jest mniejszy. NaleŜy takŜe zauwaŜyć, Ŝe najmniej

wraŜliwym,

na

zmianę

zawartości

wzmocnienia,

materiałem

narzędziowym

jest polikrystaliczny diament.

a)

b)





c)

d)





Rys.  4.Wpływ  procentowej  zawartości  wzmocnienia  w  kompozycie  na  chropowatość  powierzchni

po toczeniu;  a)  v

c

=150  m/min,  f=0,27mm/obr;  b)  v

c

=900  m/min,  f=0,27mm/obr;  c)  v

c

=150

m/min, f=0,08 mm/obr; d) v

c

=900 m/min, f= 0,08 mm/obr

Fig. 4. The influence of volumetric content of reinforcement in composite on surface roughness after

turning; a) v

c

=150 m/min, f=0,27mm/obr; b) v

c

=900 m/min, f=0,27mm/obr; c) v

c

=150 m/min,

f=0,08 mm/obr; d) v

c

=900 m/min, f= 0,08 mm/obr

5. PODSUMOWANIE

Zaprezentowane  w  artykule  wyniki  badań  pokazują,  Ŝe  przy  odpowiednim  doborze

warunków  obróbki,  efektywne  wytwarzanie  części  maszyn  z  materiałów  kompozytowych

na bazie  stopów  aluminium  wzmacnianych  ceramicznie,  jest  moŜliwe.  Zwiększona  do  20%

zawartość  wzmocnienia  nie  powoduje  pogorszenia  warunków  konstytuowania  warstwy

wierzchniej,  a  w  niektórych  przypadkach  je  poprawia.  Wpływ  parametrów  skrawania  na

jakość  powierzchni  po  toczeniu  kompozytu  20%  zgodny  jest,  w  duŜej  mierze,  z  wynikami

otrzymanymi  po  obróbce  niewzmacnianych  stopów  aluminium.  W  pracy  przedstawiono

równieŜ bardzo ciekawe wyniki badań porównujących chropowatość powierzchni kompozytu

MoŜliwości kształtowania toczeniem ...



157





po  toczeniu  róŜnymi  narzędziami  skrawającymi.  Wynika  z  nich,  Ŝe  najlepszą  powierzchnię

uzyskuje  się  po  zastosowaniu  płytek  skrawających  z polikrystalicznego  diamentu.  MoŜliwe

jest  otrzymanie  powierzchni,  o  chropowatości  wyraŜonej  parametrem  Ra,  nawet  poniŜej

0,5µm. Bardzo dobre efekty otrzymano takŜe po obróbce narzędziem węglikowym z powłoką

diamentową. Zastosowanie tego typu narzędzi jest niewątpliwie uzasadnione, nawet pomimo

ich wysokich cen, poniewaŜ są one duŜo bardziej odporne na ścierne działanie wzmocnienia

ceramicznego,  przez  co  zwiększa  się  ich  Ŝywotność.  MoŜna  załoŜyć,  Ŝe  im  większa  byłaby

zawartość wzmocnienia, tym korzyści z ich zastosowania byłyby większe.

BIBLIOGRAFIA

1.  Bałamucki  J.,  Cichosz  P., Karolczak P., Struktura geometryczna powierzchni po toczeniu

kompozytu  na  osnowie  stopu  aluminium  wzmocnionego  włóknem  typu  saffil.:  Obróbka
skrawaniem.  Wysoka  produktywność  (pod  red.  Piotra  Cichosza),  Oficyna  Wydawnicza
Politechniki Wrocławskiej, Wrocław 2007. s. 296-303.

2.  Boczkowska  A.,  Kapuściński  J.,  Perłowski  P.,  Wojciechowski  S.,  Kompozyty,  Oficyna

Wydawnicza Politechniki Warszawskiej, Warszawa 2000.

3.  Cichosz  P.,  Karolczak  P.,  MoŜliwości  kształtowania  toczeniem  topografii  powierzchni

aluminiowych  materiałów  kompozytowych.:  Obróbka  skrawaniem.  innowacje  /  pod  red.
Jerzego Stósa. Kraków: Instytut Zaawansowanych Technologii Wytwarzania, 2008. s. 304-
311.

4.  Karolczak  P.,  Kowalski  M.,  Moznosti  tvarovani  povrchu  hlinikovych  kompozitnich

materialu  obrabenim  brousenim.:  Technologické  Inžinierstvo.  2008,  Roc.  5,  cis.  1,  s.  21-
23.

5.  Miracle  D.  B.,  Metal  matrix  composites  from  science  to  technological  significance,

Composites Science and Technology 65(2005) s. 2526-2540.

6.  Teti R., Machining of composites materials, Annals of the CIRP vol. 51/2/2002.
