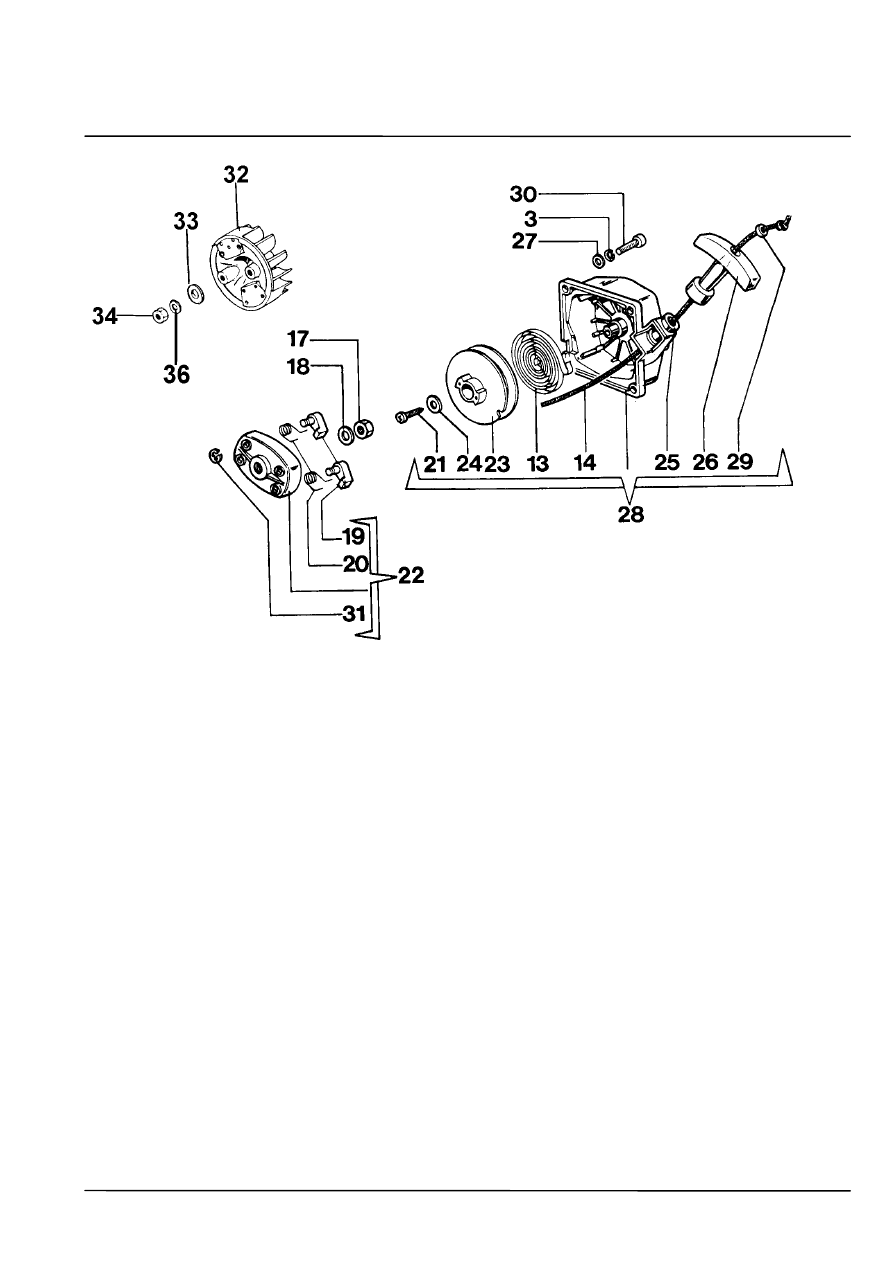

Illustration

Anlassergruppe

727 C

1

11-2007

Illustration

Anlassergruppe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

2

11-2007

3

3819006

Scheibe

13

004000132R

Feder

14

4098073R

Starterseil

17

072700235

Mutter

18

375200005

Scheibe

19

072700087

Klinke

20

072700088R

Feder

21

094600041R

Schraube

22

072700466

Mitnehmer

23

072700085B

Riemenscheibe

24

3918005

Scheibe

25

072700089

Buchse

26

093500397

Handgriff

27

3916005

Scheibe

28

072700468A

Starter komplet

28

072700468A

Starter komplet

29

006000829

Scheibe

30

3801010R

Schraube

31

3026004

Ring

32

074000378

Schwungrad

33

3818011A

Scheibe

34

3912009

Mutter

36

3819013

Scheibe

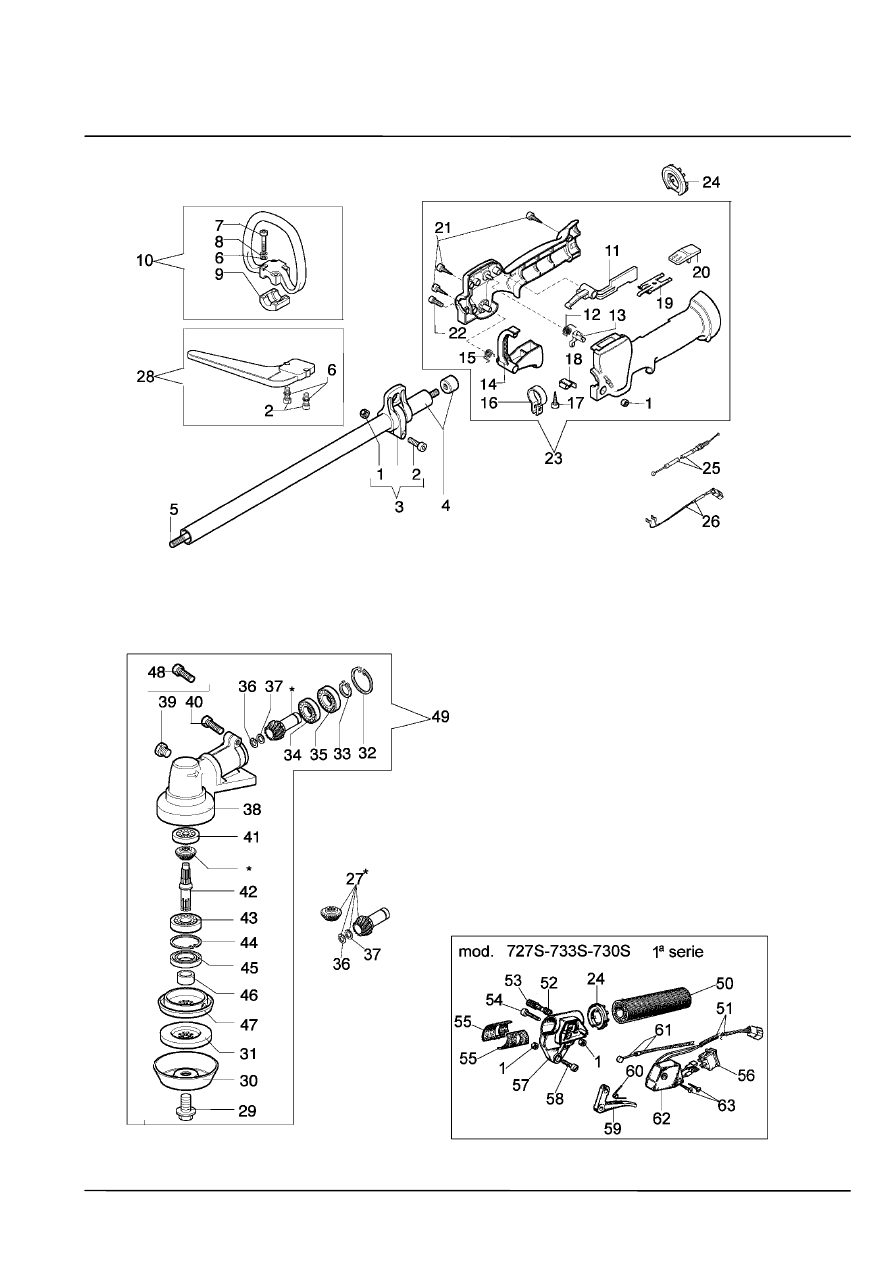

Illustration

Getriebe

727 C

3

11-2007

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

4

11-2007

1

2

3914003

Mutter

2

3

3801015

Schraube

3

1

4161433B

Schelle

4

1

4160011

Schlauch Ø26

5

1

4161330A

Flexibel welle

6

6

3918010

Scheibe

7

4

3801017R

Schraube

8

4

3819006

Scheibe

9

1

61010024

Kragen

10

1

61032012

Handgriff

11

1

61040050A

Hebel

12

1

61040057

Feder

13

1

61040052

Klinke

14

1

61040049

Gashebel

15

1

61040056

Feder

16

1

61010019

Schelle

17

1

3960061

Schraube

18

1

61040054

Platte

19

1

61040053

Platte

20

1

61040051

Kombischieber

21

3

3960067

Schraube

22

1

3801011

Schraube

23

1

61012006A

Handgriff

24

1

4161319A

Toranschluss

25

1

074000242

Gaskabel

26

1

074000243A

Kabel

27

1

61040132

Kegelradantrieb

28

1

61042026

Schultz

29

1

61040074AR

Schraube

30

1

4100456R

Schultz

31

1

4179089R

Flansch

32

1

3025018

Ring

33

1

3024010R

Ring

34

1

3034008

Lager

35

1

3035030

Lager

36

1

3025009

Ring

37

1

4138311A

Ring

38

1

61050013

Getriebe gehause

39

1

61040071R

Stopfen

40

1

3901016

Schraube

41

1

3034218

Lager

42

1

61040106A

Stift

43

1

3034012

Lager

44

1

3025022

Ring

45

1

3050018

Kobelnring

46

1

61040066

Distanzstuck

47

1

61040145R

Deckel

48

1

3901008

Schraube

49

1

61052030BR

Kegelradantrieb

Illustration

Getriebe

727 C

5

11-2007

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

4

11-2007

50

1

4160262B

Griff

51

1

4161358

Kabel

52

1

4100098BR

Feder

53

1

4100099A

Schalter

54

1

3908031

Schraube

55

1

4160042

Firstecke

56

1

2317021R

Schalter

57

1

4100257C

Kettespannschraube

58

1

3908013

Schraube

59

1

4098148A

Gashebel

60

1

4098151

Feder

61

1

072700394

Gaskabel

62

1

4100436A

Deckel

63

2

3960020

Schraube

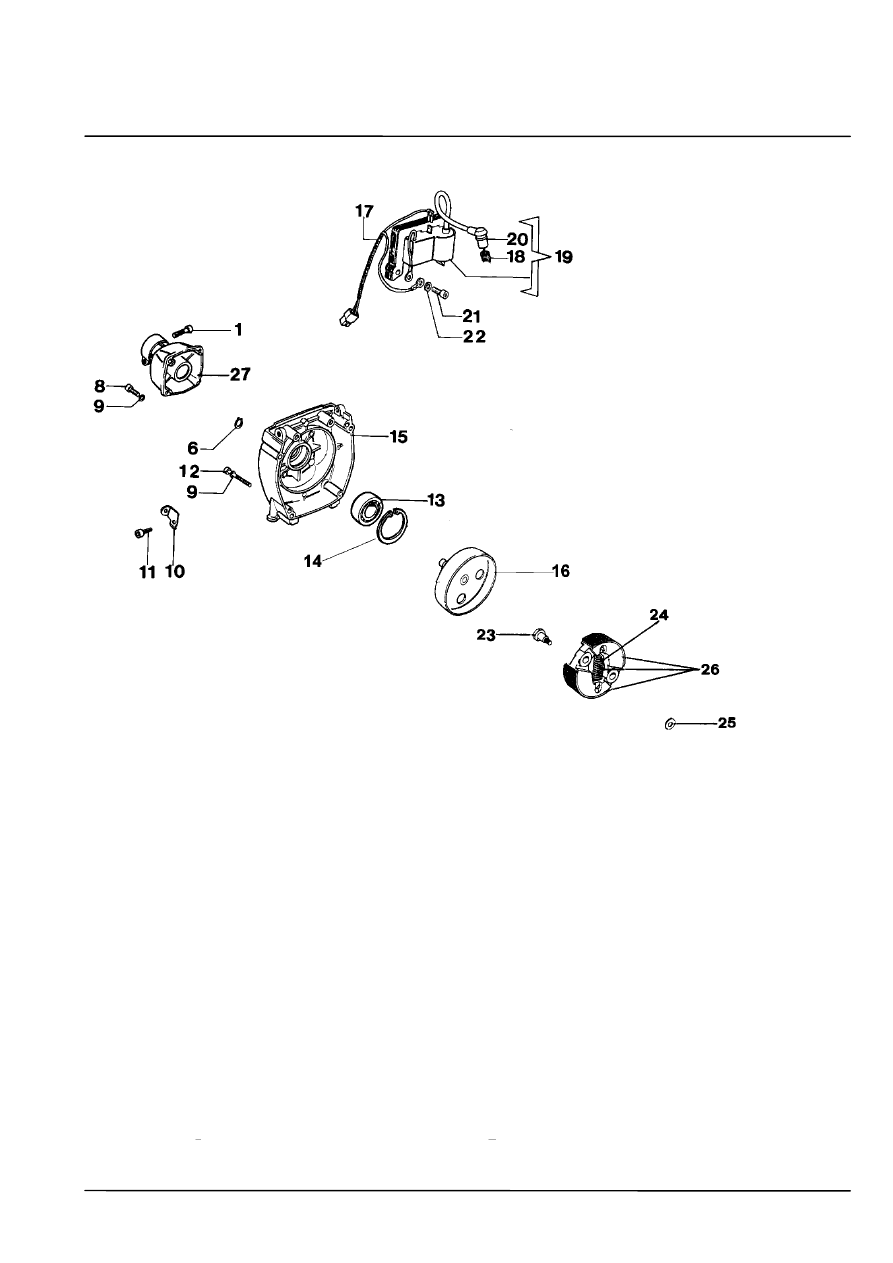

Illustration

Kupplung und zündung

727 C

7

11-2007

Illustration

Kupplung und zündung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

8

11-2007

1

3801022

Schraube

6

3024015

Ring

8

3801011

Schraube

9

072700189

Scheibe

10

072700072

Halter

11

3801010R

Schraube

12

3801030

Schraube

13

3035019

Lager

14

3025022

Ring

15

072700455A

Gehause

15

072700507A

Gehause

15

072700472A

Gehause

16

4196048

Kettenrad

17

4179087A

Kabel

18

094600169

Feder

19

072700391R

Zuendspule

20

094600097A

Kerzenstecker

21

006000064

Schraube

22

3833073

Scheibe

23

4191027CR

Stift

24

4191028R

Feder

25

072700188

Scheibe

26

4191220

Kupplung

27

072700501

Flansch

27

072700502

Flansch

Illustration

Mähkopt und schutz

727 C

9

11-2007

Illustration

Mähkopt und schutz


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

10

11-2007

1

1

3960040R

Schraube

2

1

4138682

Platte

3

4

3819006

Scheibe

4

4

3801011

Schraube

5

2

4179113A

Schürze

6

2

4174275

Blatt

7

1

4174278

Platte

8

4

3802004BR

Schraube

9

1

61042036

Schultz

10

1

4199004

Feder

11

1

4199014A

Spule nyl. d.2,4

12

2

4199005A

Buchse

13

1

4199026

Deckel

14

1

63019001B

Nylonkopf kpl. Ø2,4

15

1

4179115A

Komplett schutz

16

1

-

Nicht verfügbar für diesen produkt

17

1

4095568R

Schneidblatt

18

1

4199008B

Einsatz

Illustration

Motor

727 C

11

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

12

11-2007

2

072700525

Kolben komplet Ø34

5

072700045

Kolben ring

6

093000167

Ring

7

005000019

Zundkerze

8

094000101R

Schraube

9

3833073

Scheibe

10

094000099R

Kobelnring

11

3023008R

Stift

12

074000204

Kurbelgehause

13

3028013R

Keil

14

072700528

Kurbelwelle/kol

15

3801040R

Schraube

16

072700046

Lager

17

072700015

Kurblewelle

18

094000006

Lager

19

072700526

Zylinder

20

074000268

Kurblewelle

21

072700464

Deckel

22

072700072

Halter

23

3801010R

Schraube

24

072700075A

Dichtung

25

072700073

Dichtung

26

3918010

Scheibe

27

072700463

Auspuff

28

072700048

Segment Ø34

29

4095211R

Platte

30

3806046

Schraube

31

3916005

Scheibe

32

3801008

Schraube

33

072700036A

Buchse

34

3819006

Scheibe

35

074000267A

Scheibe

36

074000156

Dichtungen set

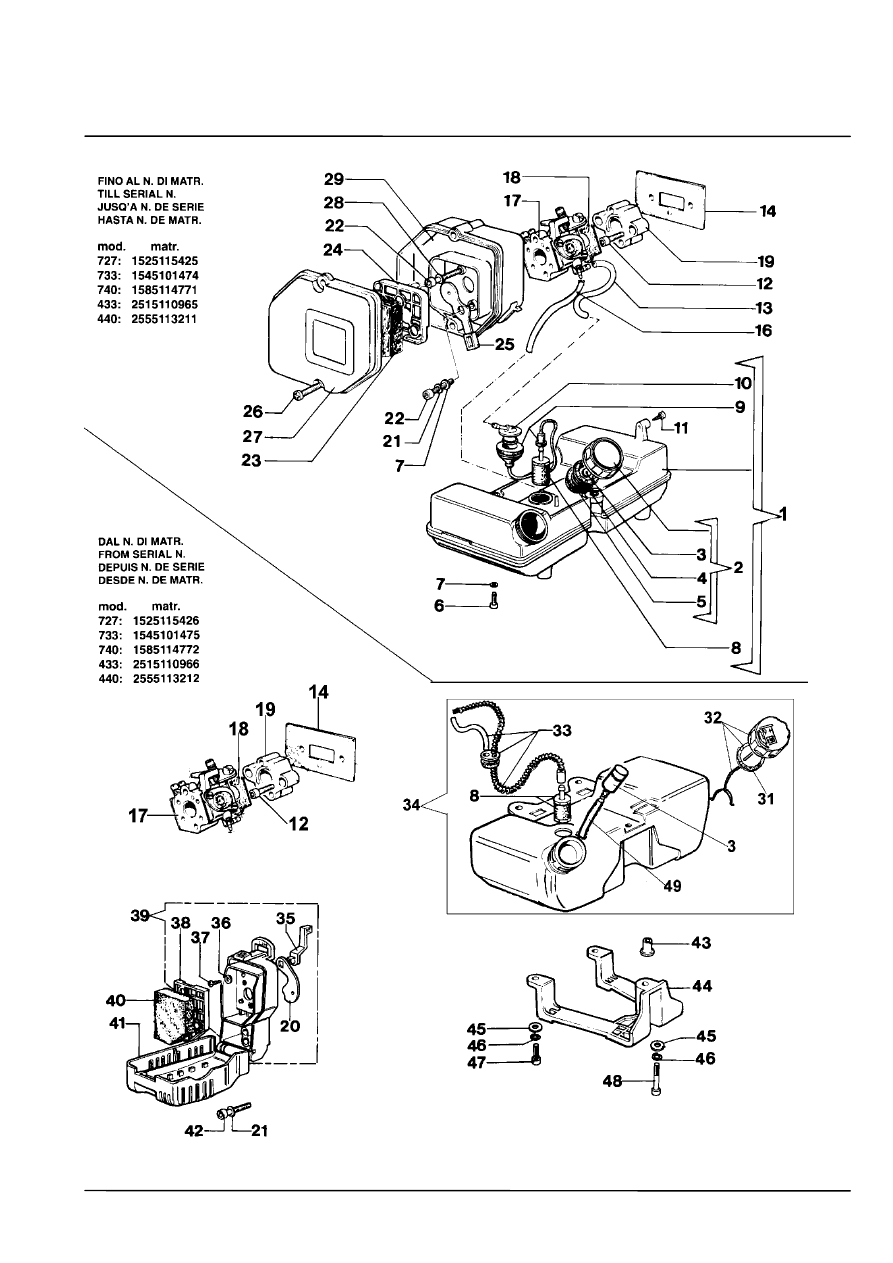

Illustration

Tank und luftfilter

727 C

13

11-2007

Illustration

Tank und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

14

11-2007

1

074000224

Benzin tank

2

074000228AR

Stopfen

3

61070011A

Entlueftungsventi

4

074000228AR

Stopfen

5

072700029

Dichtung

6

072700181

Schraube

7

320000027

Scheibe

8

094500207

Benzinfilter

9

072700032

Rohr

10

072700033

Anschluss

11

072700179

Schraube

12

093500332

Schraube

13

072700358

Rohr

14

072700076A

Dichtung

16

074000125

Rohr

17

074000241

Vergaser WT-442C

18

072700077A

Dichtung

19

074000169A

Flansch

20

072700458

Klappe

21

3833073

Scheibe

22

61052009B

Schraube

23

072700040

Luft filter

24

072700038

Schultz

25

072700039

Starterhebel

26

072700041

Schraube

27

072700037

Filter deckel

28

006000103

Scheibe

29

072700034

Filtergehause

31

4100308

Dichtung

32

61070079R

Tankdeckel

33

4196102

Rohr

34

072700490B

Benzin tank

35

072700459

Starterhebel

36

4120070

Scheibe

37

320000004

Schraube

38

072700460

Schultz

39

072700488

Halter

40

072700461

Luft filter

41

072700457

Filterdeckel

42

61052009B

Schraube

43

4196020

Distanzstuck

44

072700454A

Schienenfuss

45

3918005

Scheibe

46

3819006

Scheibe

47

3801013

Schraube

48

3801017R

Schraube

49

61110034

Rohr

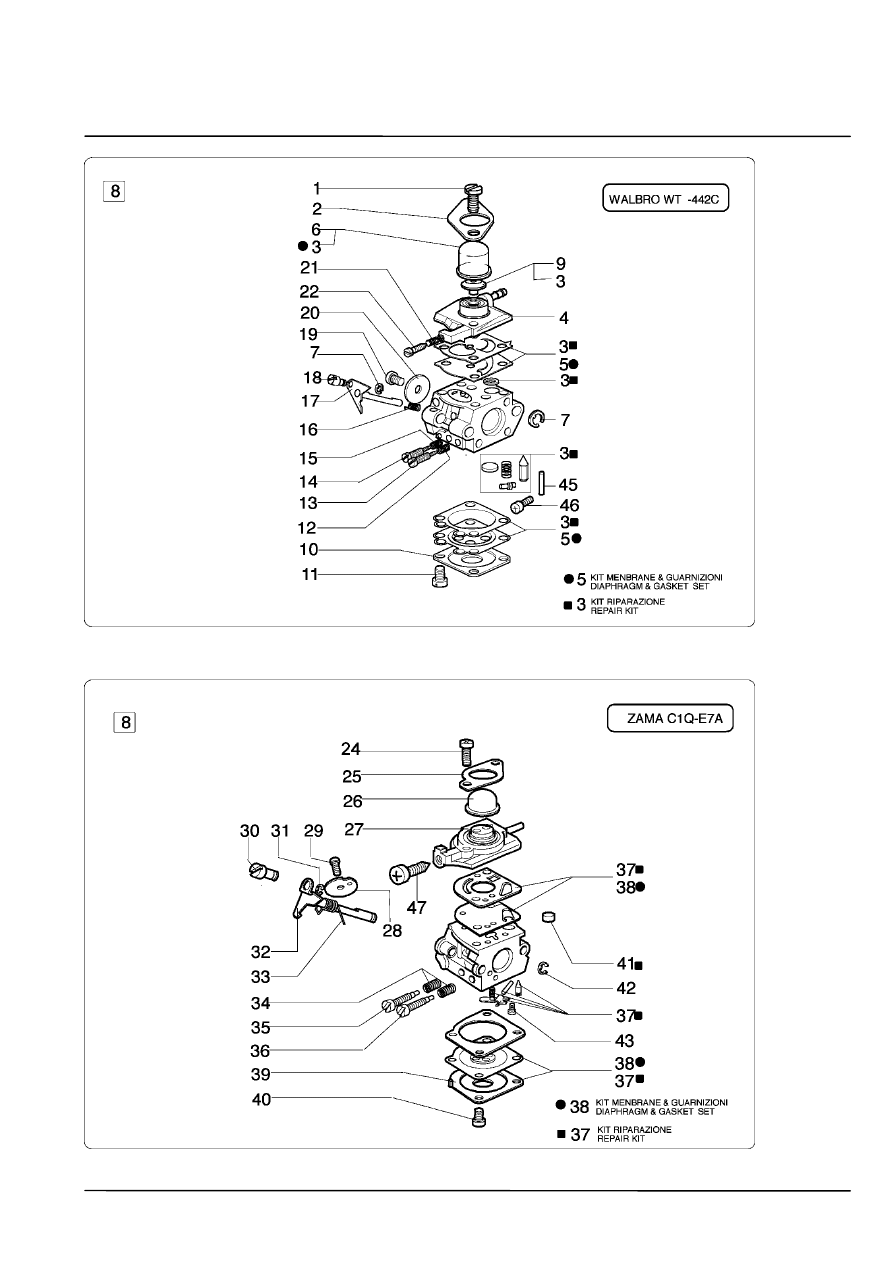

Illustration

Vergaser

727 C

15

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

16

11-2007

1

2

2318542

Schraube

2

1

074000147

Deckel

3

1

074000150

Reparatur-satz

4

1

074000238

Deckel

5

1

074000151

Membransatz

6

1

074000144

Kugel

7

1

095000164

Ring

8

1

074000397

Vergaser kit C1Q-E10

9

1

074000148

Ventil

10

1

2318191

Deckel

11

4

035000162

Schraube

12

1

093500115

Feder

13

1

074000143

Schraube H

14

1

093500269

Schraube L

15

1

035000165

Feder

16

1

072700214

Feder

17

1

072700209

Welle

18

1

2318211

Stift

19

1

003300209

Schraube

20

1

072700211

Klappe

21

1

094600148

Feder

22

1

074000240

Schraube

24

1

2318521

Schraube

25

1

2318526

Deckel

26

1

2318875

Kugel

27

1

2318874

Deckel

28

1

2318872

Klappe

29

1

2318388

Schraube

30

1

2318412

Haken

31

1

2318387

Ring

32

1

2318871

Welle

33

1

2318528

Feder

34

1

2318532

Feder

35

1

2318882

Schraube L

36

1

2318881

Schraube H

37

1

2318886

Reparatur-satz

38

1

2318885

Membrandichtungsa

39

1

2318880

Deckel

40

4

2318522

Schraube

41

1

2318392

Filter

42

1

2318535

Ring

43

1

2318527

Schraube

45

1

003300201

Bissel

46

1

003300202

Schraube

47

2

2318876

Schraube

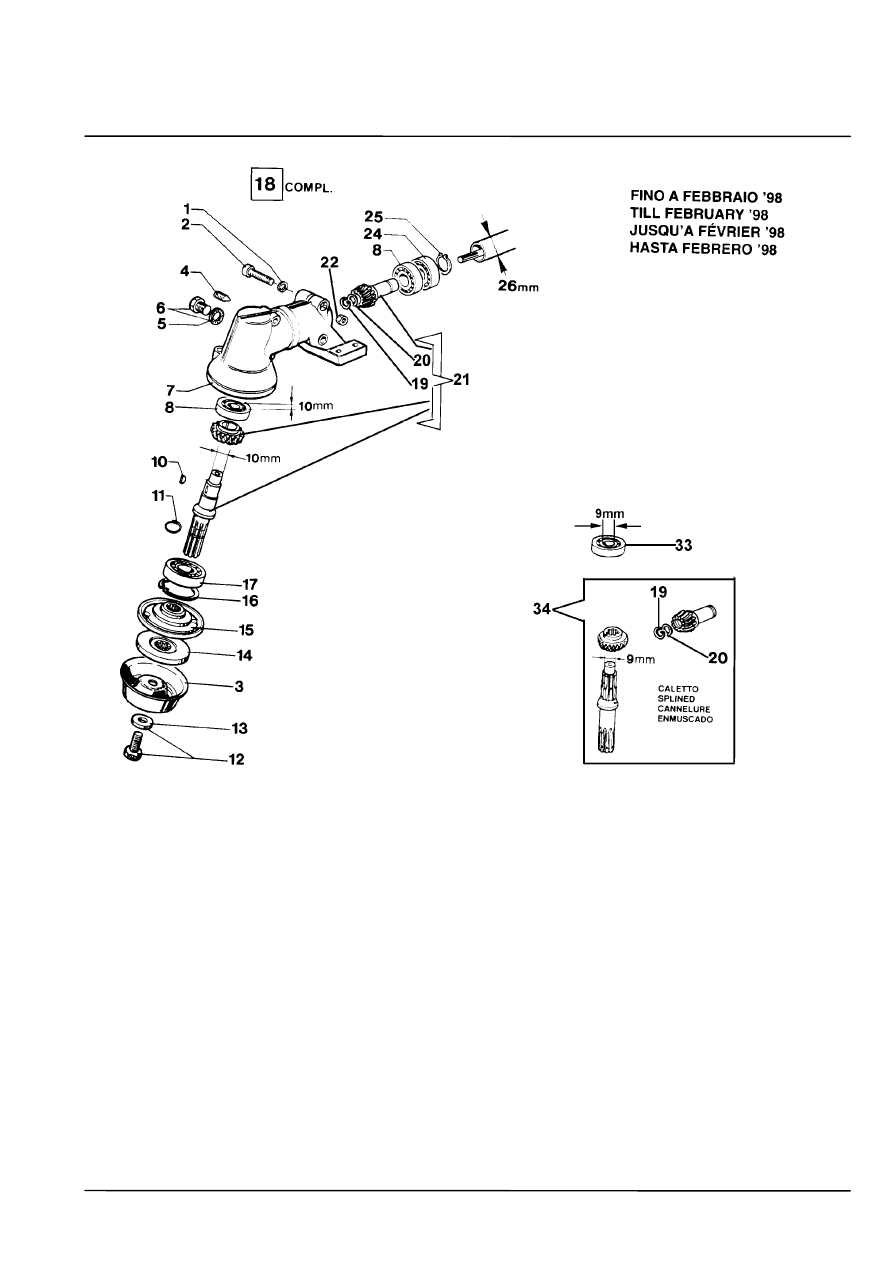

Illustration

Zahnradgehäuse bis 02/98

727 C

17

11-2007

Illustration

Zahnradgehäuse bis 02/98


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

18

11-2007

1

3819006

Scheibe

2

3801015

Schraube

3

4100456R

Schultz

4

3805010

Schraube

5

4179141

Scheibe

6

4138428

Stopfen

7

4100420B

Getriebe gehause

8

3034008

Lager

10

3028013R

Keil

11

4179068

Ring

12

4138664

Schraube

13

3818016

Scheibe

14

4179089R

Flansch

15

4179122

Deckel

16

3025022

Ring

17

3035019

Lager

18

4100467

Kegelradantrieb Ø26

19

3025009

Ring

20

4138311A

Ring

21

4100447A

Kegelradantrieb

22

3912005

Mutter

24

3035030

Lager

25

3024010R

Ring

33

3034018

Lager

34

4100464

Kegelradantrieb

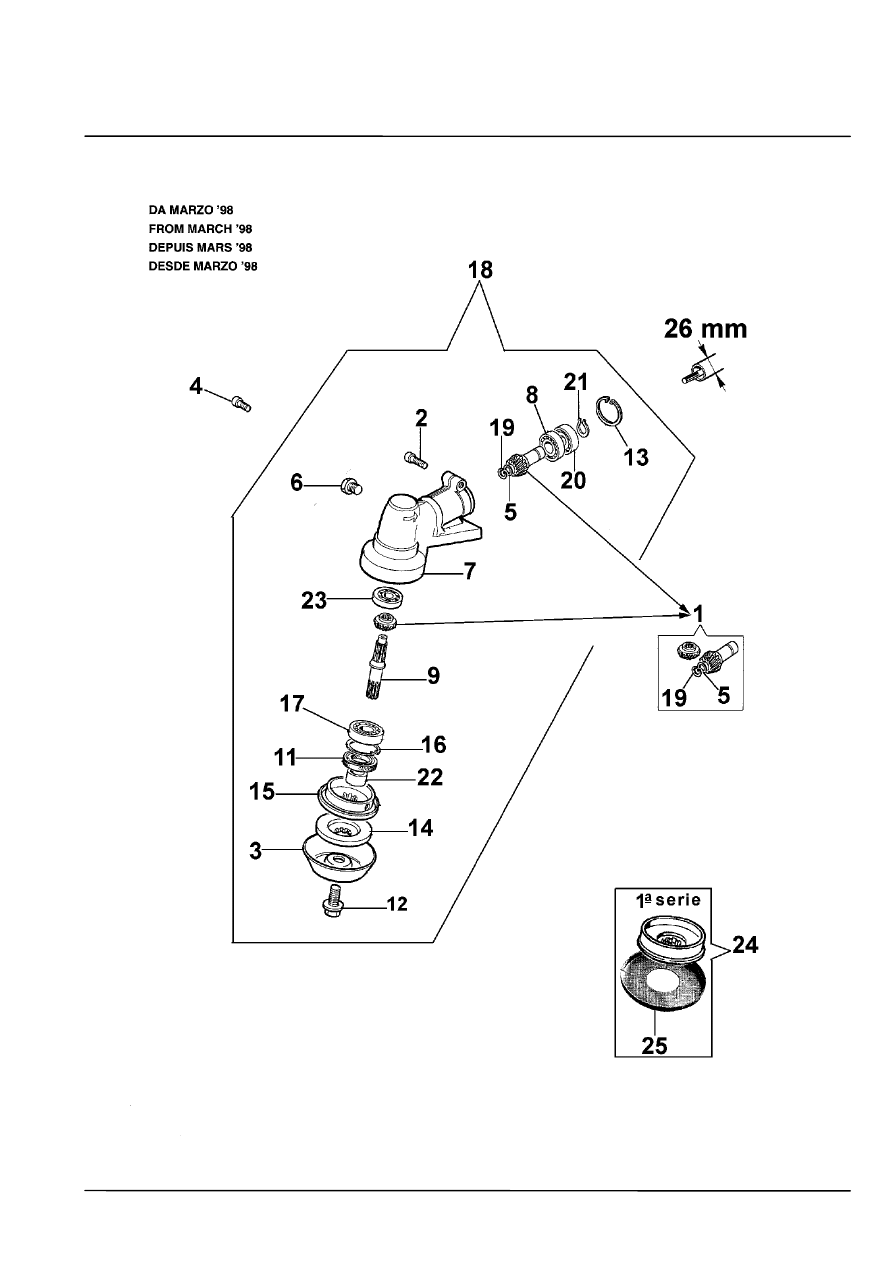

Illustration

Zahnradgehäuse von 03/98

727 C

19

11-2007

Illustration

Zahnradgehäuse von 03/98


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 C

20

11-2007

1

61040132

Kegelradantrieb

2

3901016

Schraube

3

4100456R

Schultz

4

3901008

Schraube

5

4138311A

Ring

6

61040071R

Stopfen

7

61050013

Getriebe gehause

8

3034008

Lager

9

61040106

Stift

11

61052050

Kobelnring

12

61040074AR

Schraube

13

3025018

Ring

14

4179089R

Flansch

15

61040145R

Deckel

16

3025022

Ring

17

3034012

Lager

18

61052030A

Kegelradantrieb Ø26

19

3025009

Ring

20

3035030

Lager

21

3024010R

Ring

22

61040066

Distanzstuck

23

3034018

Lager

24

61040147

Flansch kpl.

25

61040143

Platte
