DEMONTA

Ż-MONTAŻ : PASEK ROZRZĄDU

OBOWIAZKOWE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Oprzyrz

ądowanie zalecane

[1] zestaw zaślepek (-).0188.T.

[2] trzpień ustalający koła zamachowego (-).0188.X.

Rysunek : E5AP2VFD

Rysunek : E5AP2VCD

page 1 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

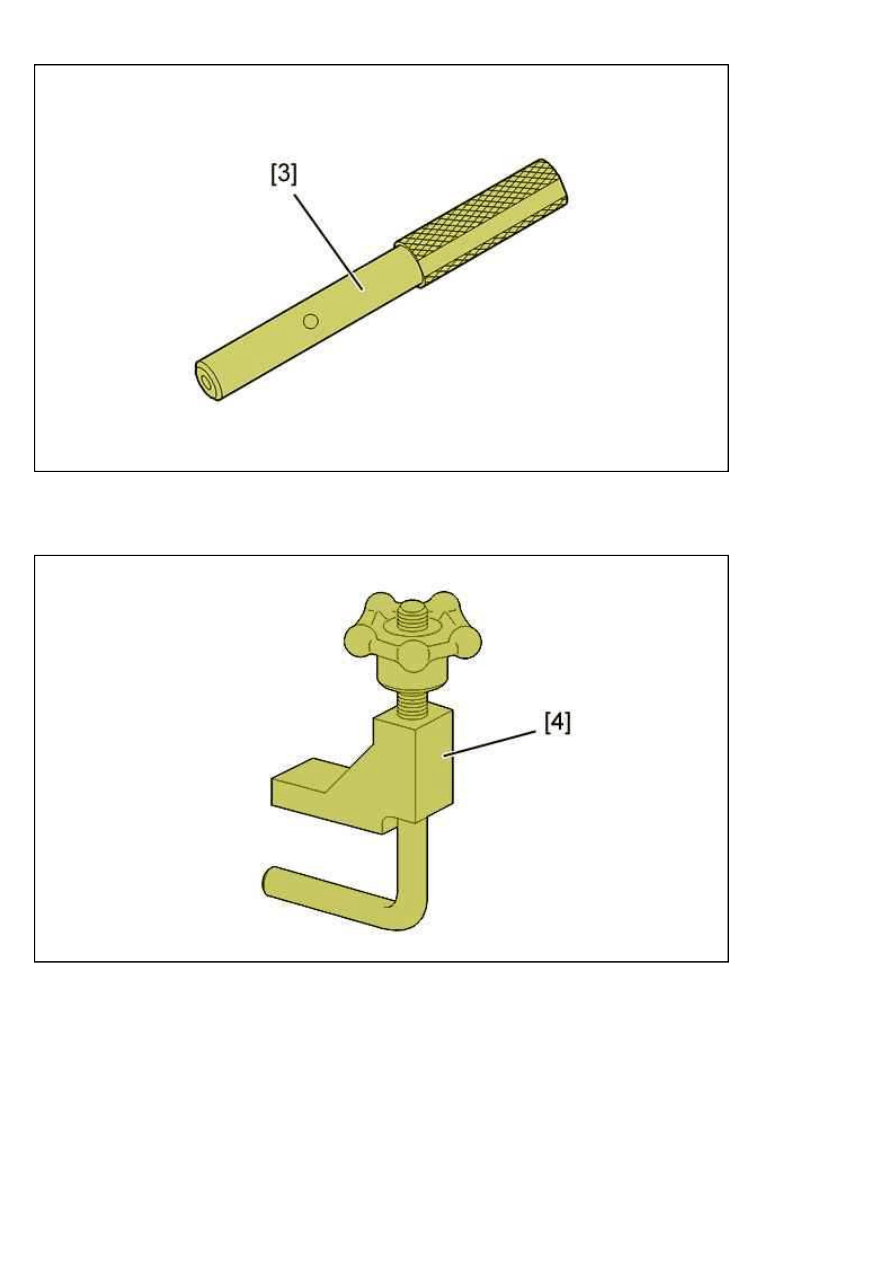

[3] trzpień ustalający koła pasowego wałka rozrządu (-).0188.M.

[4] zacisk paska (-).0188.AD.

Rysunek : E5AP2VDD

Rysunek : E5AP2VGD

page 2 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

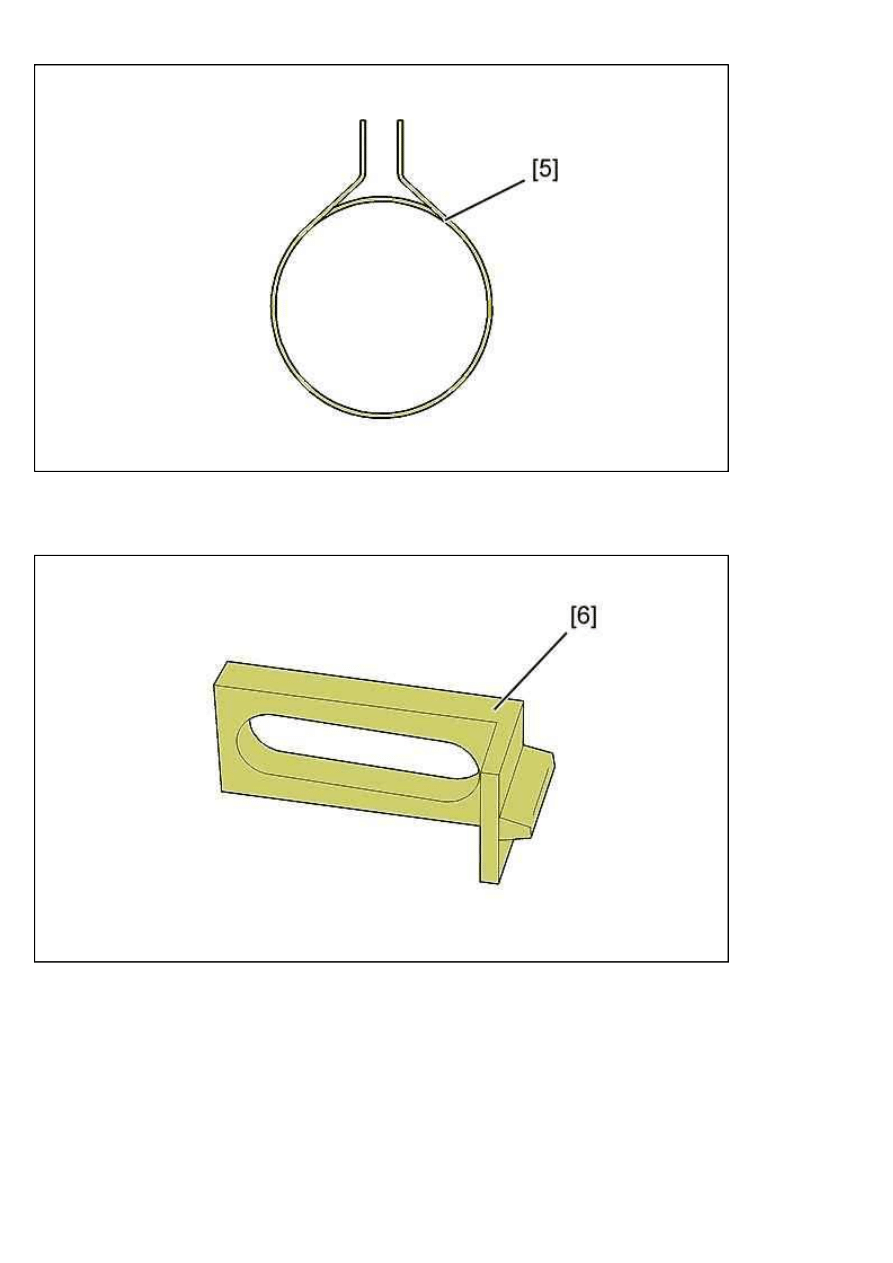

[5] Ustawiak do centrowania koła pasowego (-).0188.AH.

[6] blokada koła zamachowego (-).0188.F.

Rysunek : E5AP2VHD

Rysunek : E5AP2VJD

page 3 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

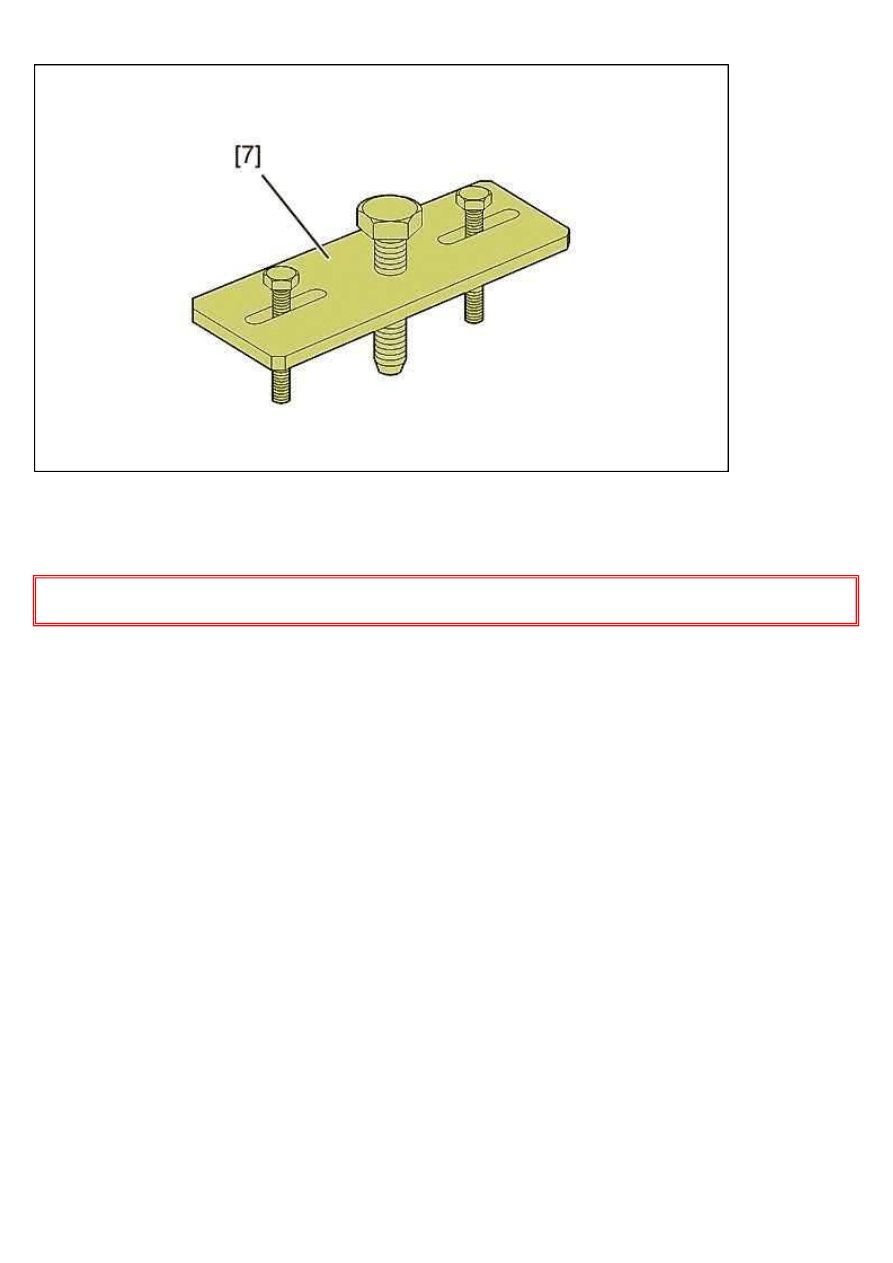

[7] ściągacz koła pasowego (-).0188.P.

2. Demonta

ż

OBOWIAZKOWE : Przestrzegać zasad bezpieczeństwa i czystości właściwych dla silników diesla z układem wtryskowym
wysokiego ciśnienia (HDI).

Odłączyć akumulator .
Zdemontować :

Osłona silnika
Osłonę pod silnikiem
Prawe przednie koło
Prawa przednia osłona przeciwbłotna
Pasek napędu osprzętu (patrz opis odpowiedniej operacji)
Kratka wlotu powietrza (patrz opis odpowiedniej operacji)

Rysunek : E5AP2VKD

page 4 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Odsunąć :

Zbiornik płynu hamulcowego (4) (Bez otwierania układu hydraulicznego)
Skrzynka bezpieczników (3)

Zdemontować :

Wspornik kratki okapu (1)
Pokrywę modułu sterującego silnika (2)

Zdemontować :

spinki (6)
Wygłuszenie (5)

Rysunek : B1EP1UVD

Rysunek : B1EP1UWD

page 5 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

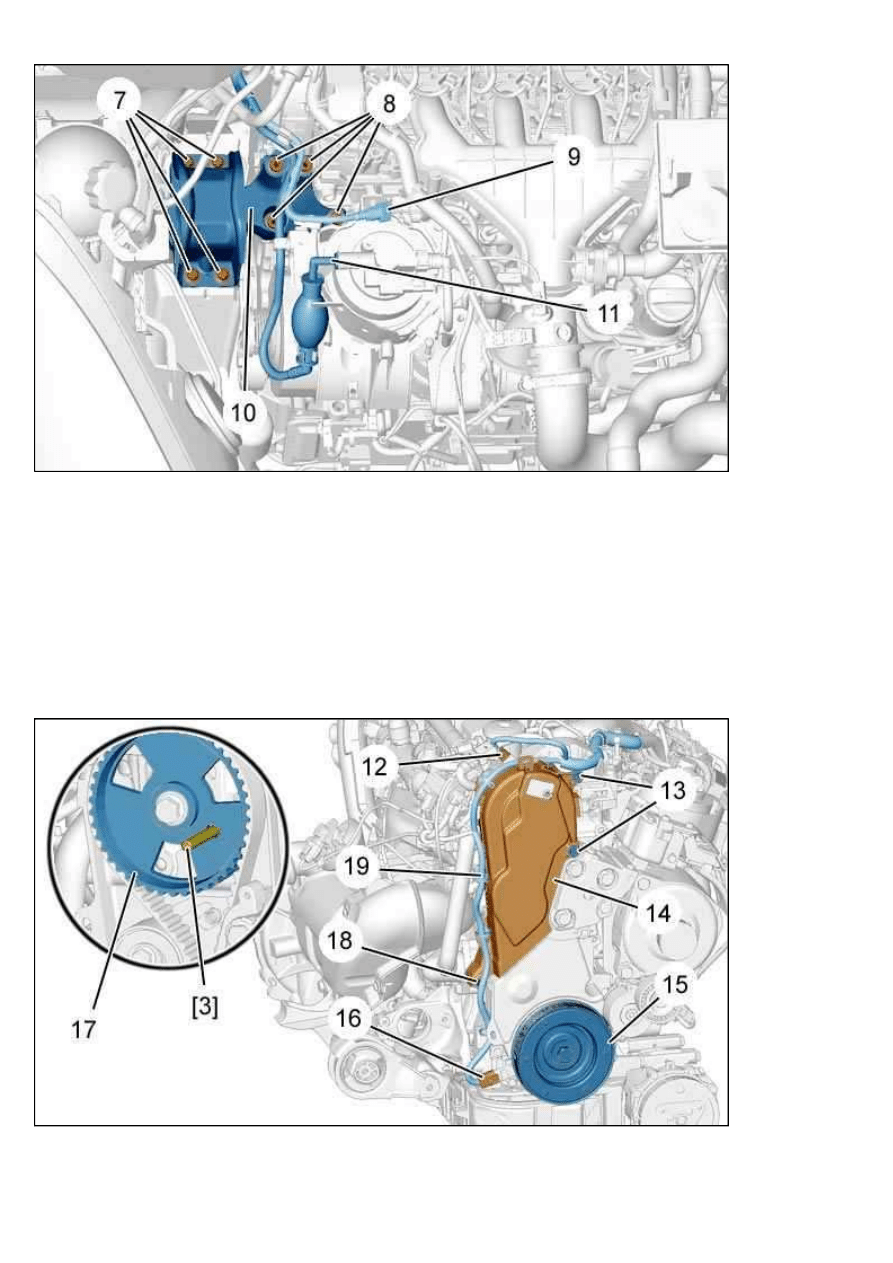

Odłączyć, zatkać i odsunąć ; Za pomocą przyrządu [1] :

Przewód doprowadzający paliwo (11)
Przewód powrotny paliwa (9)

Po odłączeniu przewodów zatkać otwory ; Za pomocą przyrządu [1].
Podtrzymać silnik za pomocą dźwigu warsztatowego.
Zdemontować :

mocowania (7)
mocowania (8)
Prawy wspornik silnika (10)

Odłączyć :

Złącze (12)
Złącze (16)

Rysunek : B1EP1UXD

Rysunek : B1EP1UYD

page 6 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Odczepić i odsunąć wiązkę elektryczną (19).
Zdemontować :

ś

ruby (13)

Nakrętka (18)
Górna komora rozrządu (14)

Obrócić wał korbowy za pomocą koła pasowego napędu osprzętu (15).
Ustawić koło pasowe wałka rozrządu w położeniu ustalania (W razie potrzeby użyć lusterka).
Ustalić wałek rozrządu ; Za pomocą przyrządu [3].

Ustalić koło zamachowe za pomocą przyrządu [2].
Zablokować koło zamachowe za pomocą przyrządu [6].

Zamontować prawy wspornik silnika (10).
Zdemontować :

Rysunek : B1EP1UZD

Rysunek : B1EP1V0D

page 7 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Ś

ruba (21)

Koło pasowe napędu osprzętu (20)

Zdemontować :

Mocowanie (26)
Czujnik położenia wału korbowego (27)
Nakrętka (22)
ś

ruby (24)

Dolna część obudowy rozrządu (23)
Nadajnik impulsów czujnika położenia wału korbowego (25) ; Za pomocą przyrządu [7]

Poluzować śrubę (28) rolki napinającej (30).
Zdemontować pasek napędu rozrządu (29).

Rysunek : B1EP1V1D

Rysunek : B1EP1V2D

page 8 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

3. Sprawdzenie

UWAGA : Bezpośrednio przed montażem wykonać opisane niżej sprawdzenia.

Sprawdzić, czy rolki (30), (31) i pompa wody (33) obracają się swobodnie (bez luzu i zacięć).
Sprawdzić, czy nie ma wycieku oleju spod pierścieni uszczelniających wału korbowego i wałka rozrządu oraz inne uszczelnienia.
Sprawdzić czy koło pasowe przemieszcza się swobodnie na wpuście.
Wymienić uszkodzone części (jeżeli zachodzi konieczność).

4. Monta

ż

UWAGA : Wymienić uszczelki na nowe.

UWAGA : Sprawdzić, czy rolki (30), (31) i pompa wody (33) obracają się swobodnie (bez luzu i zacięć).

Rysunek : B1EP1V3D

page 9 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Wycentrować koło pasowe wału korbowego (32) ; Za pomocą przyrządu [5].
Założyć pasek napędu rozrządu na koło pasowe napędu wałka rozrządu (17) ; Za pomocą przyrządu [4] (dokręcić umiarkowanie).

Założyć pasek rozrządu (29), z naprężonym odcinkiem "a", w następującej kolejności :

Rolkę nawijającą (prowadzącą) (31)
Koło pasowe wału korbowego (32)
Koło pasowe pompy płynu chłodzącego (33)
Rolka naprężająca (30)

Zdemontować przyrządy [4] i [5].
Doprowadzić wskaźnik "d" na zewnątrz płytki (w miejscu "c"), obracając rolkę napinacza w kierunku wskazanym strzałką "b" ; Za
pomocą klucza do gniazd sześciokątnych w miejscu "e".
Dokręcić śrubę (28) rolki napinającej (30) momentem 2,1 ± 0,2 daNm.
Zamontować koło pasowe napędu osprzętu (20).
Dokręcić śrubę (21) koła pasowego napędu osprzętu (20) momentem 7 ± 0,7 daNm.

Rysunek : B1EP1V4D

Rysunek : B1EP1V5D

page 10 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Zdemontować przyrządy [6], [2]i [3].
Wykonać 10 obrotów wału korbowego w kierunku obrotów silnika.
Zablokować (ustalić) :

Wał korbowy ; Za pomocą przyrządu [2]
Koło pasowe napędu wałka rozrządu ; Za pomocą przyrządu [3]

Zablokować koło zamachowe za pomocą przyrządu [6].
Odkręcić :

Ś

ruba (21) koła pasowego napędu osprzętu (20)

Ś

ruba (28) rolki napinacza (30)

Obrócić rolkę napinacza (30) w kierunku strzałki "b" ; Za pomocą klucza do gniazd sześciokątnych w miejscu "e".
Ustawić wskaźnik "d" naprzeciwko wycięcia "c".
Dokręcić :

Ś

rubę (28) rolki napinacza (30) momentem 2,1 ± 0,2 daNm

Ś

rubę (21) koła pasowego napędu osprzętu (20) momentem 7 ± 0,7 daNm

Zdemontować przyrządy [6], [2]i [3].
Wykonać 2 obrotów wału korbowego w kierunku obrotów silnika.
Zablokować (ustalić) :

Wał korbowy ; Za pomocą przyrządu [2]
Koło pasowe napędu wałka rozrządu ; Za pomocą przyrządu [3]

Sprawdzić położenie znacznika "d"; musi on być naprzeciw wycięcia "c".

UWAGA : Jeżeli położenie wskaźnika "d" jest nieprawidłowe, ponowić operacje naprężania paska napędu rozrządu ; (aby wykonać tę
operację, zluzować śrubę (28) rolki napinacza).

Zablokować koło zamachowe za pomocą przyrządu [6].
Zdemontować :

Ś

ruba (21) koła pasowego napędu osprzętu (20)

Koło pasowe napędu osprzętu (20)

Zamontować :

Nadajnik impulsów czujnika położenia wału korbowego (25)
Dolna część obudowy rozrządu (23)
ś

ruby (24)

Nakrętka (22)
Czujnik położenia wału korbowego (27)
Mocowanie (26)

Rysunek : B1EP1V6D

page 11 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu

Posmarować śrubę (21) preparatem LOCTITE FRENETANCH.
Zamontować :

Koło pasowe napędu osprzętu (20)
Ś

ruba (21) z jej podkładką

Dokręcić śrubę (21) momentem 7 ± 0,7 daNm.
Dokręcić o kąt 60 ± 5°.
Zdemontować :

Narzędzia [2], [3]i [6]
Prawy wspornik silnika (10)

Zamontować :

Górna komora rozrządu (14)
Nakrętka (18)
ś

ruby (13)

Umieścić wiązkę elektryczną (19) na swoim miejscu i przymocować.
Podłączyć ponownie :

Złącze (16)
Złącze (12)

Zamontować :

Prawy wspornik silnika (10)
mocowania (8) ; Dokręcić momentem 6 ± 0,6 daNm
mocowania (7) ; Dokręcić momentem 6 ± 0,6 daNm

Zatrzasnąć przewody giętkie dopływu paliwa i powrotu.
Usunąć przyrządy [1].
Połączyć :

Przewód powrotny paliwa (9)
Przewód doprowadzający paliwo (11)

Zamontować :

Wygłuszenie (5)
spinki (6)
Pokrywę modułu sterującego silnika (2)
Wspornik kratki okapu (1)
Skrzynka bezpieczników (3)
Zbiornik płynu hamulcowego (4) (Bez otwierania układu hydraulicznego)
Kratka wlotu powietrza (patrz opis odpowiedniej operacji)
Pasek napędu osprzętu (patrz opis odpowiedniej operacji)
Prawa przednia osłona przeciwbłotna
Prawe przednie koło
Osłonę pod silnikiem
Osłona silnika

Postawić pojazd na ziemi.

Dokr

ęcić śruby koła

.

Podłączyć akumulator.

page 12 sur 12

C4 PICASSO - B1EG6SP0 - Demontaż-montaż : Pasek rozrządu
