Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

Każdy interfejs diagnostyczny komunikuje się z komputerem przy użyciu RS232. Aby ułatwić
korzystanie z interfejsów przez użytkowników nowszych komputerów, przede wszystkim
przenośnych, producenci zastosowali w interfejsach konwerter USB<->RS232. Konwerter
( USB Serial Converter ) dokonuje konwersji pomiędzy USB a portem szeregowym RS232,
tworząc jednocześnie wirtualny port COM RS232. Wirtualny dlatego, że nie ma fizycznie na
płycie komputera urządzenia ( układu ), które odpowiada za konwersję, a także wyjęcie
interfejsu USB spowoduje usunięcie tego portu.

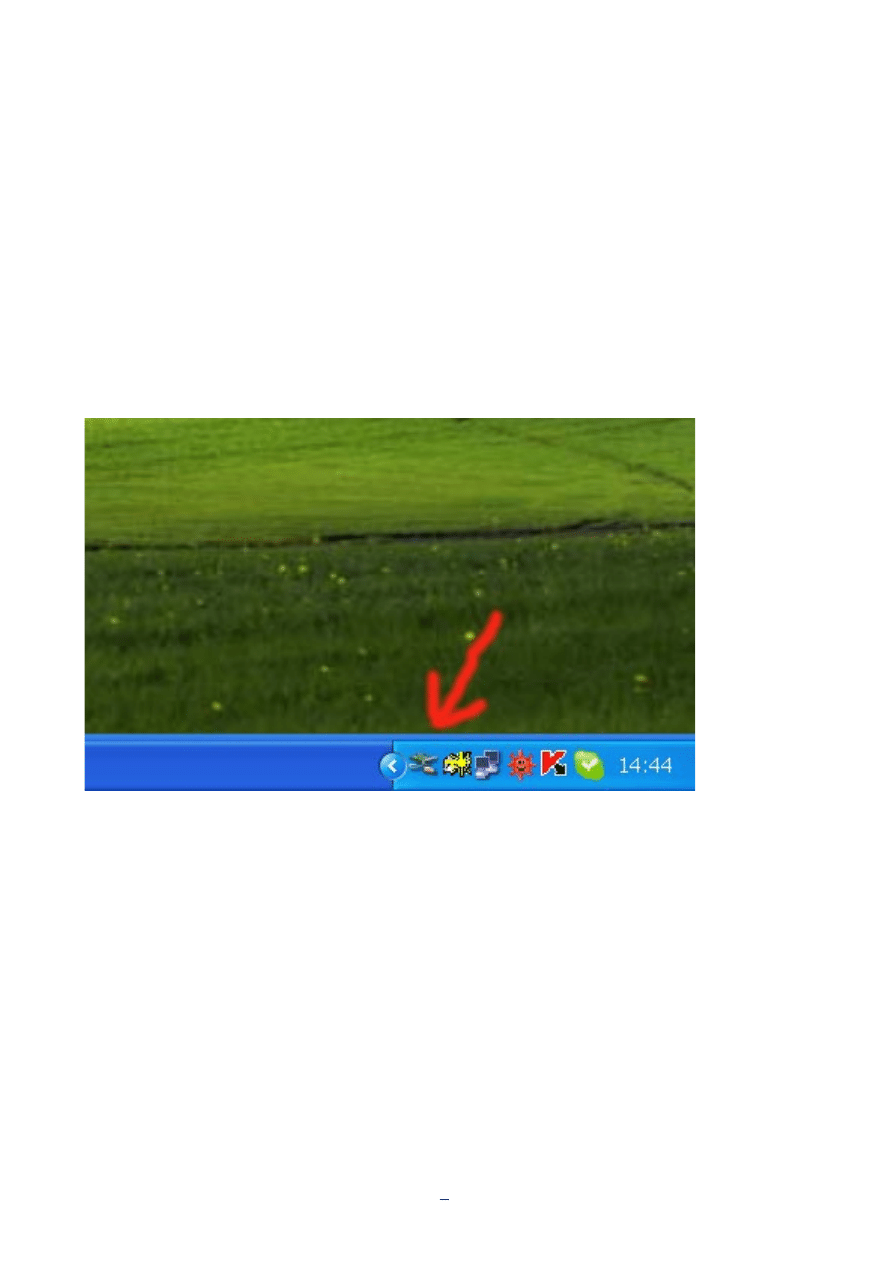

1. Interfejs zostaje wpięty do portu USB

Na pasku zadań – koło zegara – pojawia się ikona informująca o wpięciu nowego urządzenia
do komputera. System będzie starał się rozpoznać urządzenie i znaleźć do niego sterowniki.
Jeśli to się nie uda, otworzy okno z procedurą ręcznego wskazania sterowników.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

1

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

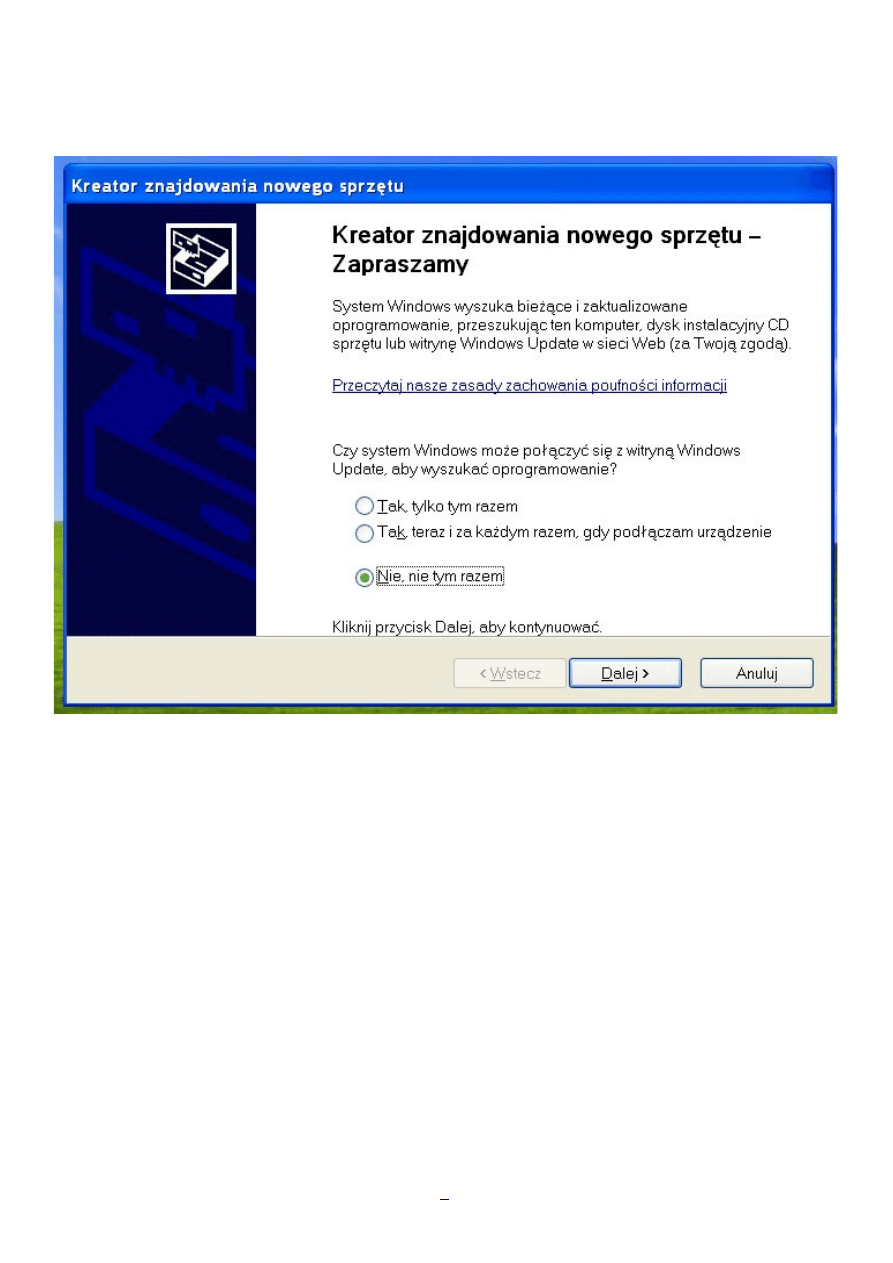

2. Kreator znajdowania nowego sprzętu

W kreatorze należy przy zapytaniu wyszukiwanie oprogramowania należy wybrać opcję

Nie

tym razem

. W przeciwnym razie będzie trzeba trochę poczekać na wynik wyszukiwania i

będzie on negatywny – system nie znajdzie sterowników.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

2

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

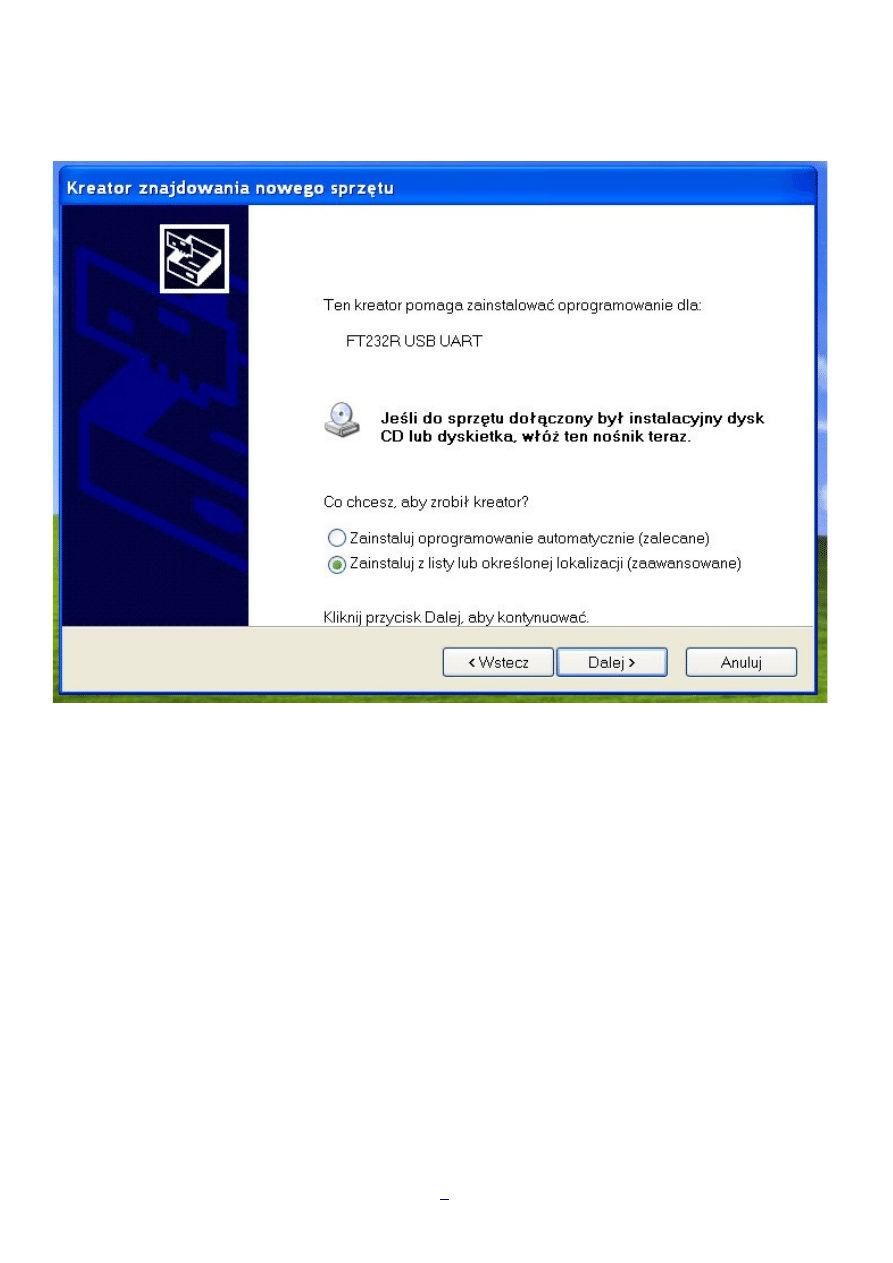

3. Rozpoznanie urządzenia

System rozpoznał urządzenie i chce zainstalować do niego sterowniki. Należy wskazać opcję

Zainstaluj z określonej lokalizacji ( zaawansowane )

. W ten sposób instalacja przebiegnie

szybciej, oczywiście przy założeniu, że znana jest lokalizacja sterowników ( twardy dysk,
pendrive USB, CDROM, DVDROM )

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

3

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

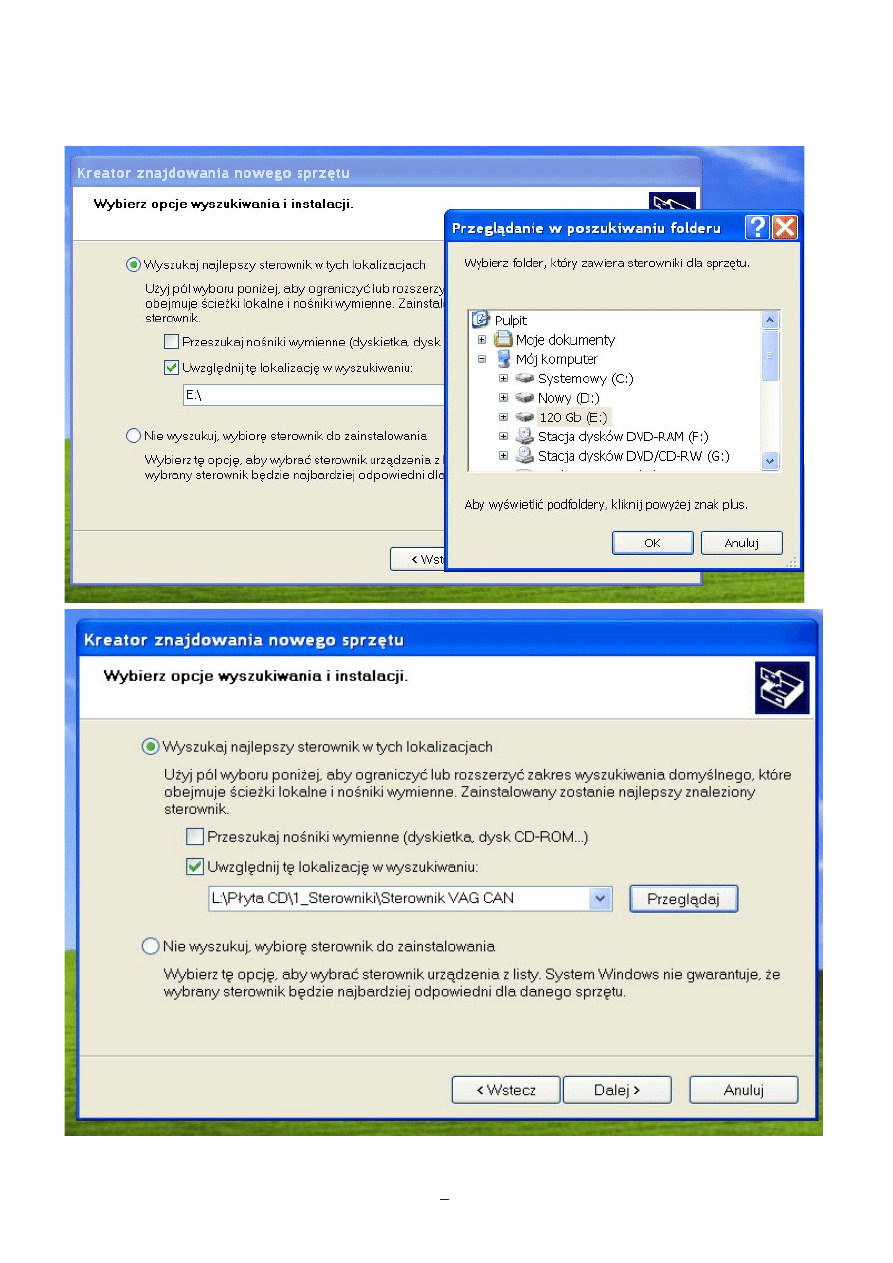

4. Wskazanie lokalizacji sterowników

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

4

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

Należy wybrać opcję

Przeglądaj

, a następnie wskazać lokalizację na dysku/katalogu. Jeśli

lokalizacja była poprawna, to po naciśnięciu

Dalej

, system sprawdzi poprawność

sterowników dla urządzenia i zacznie je instalować.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

5

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

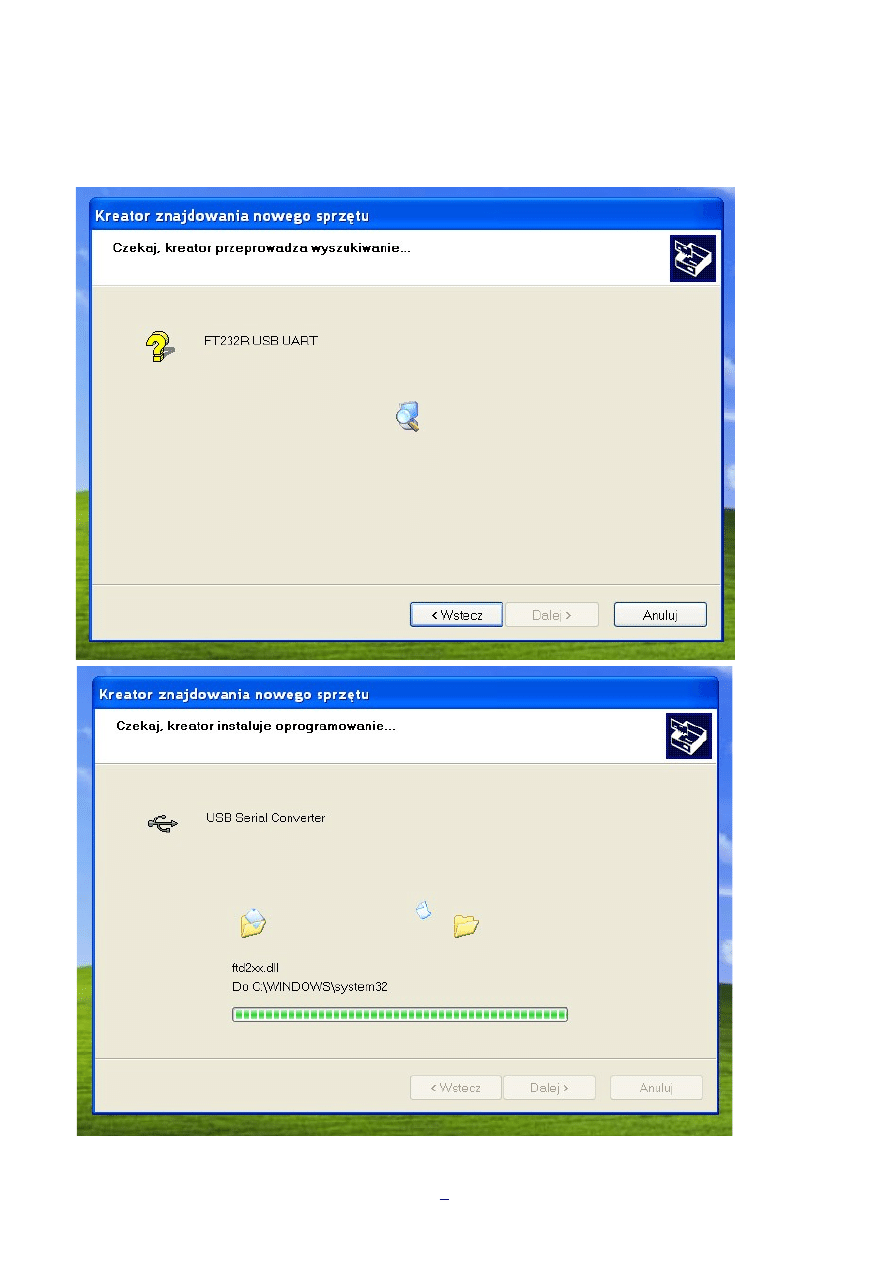

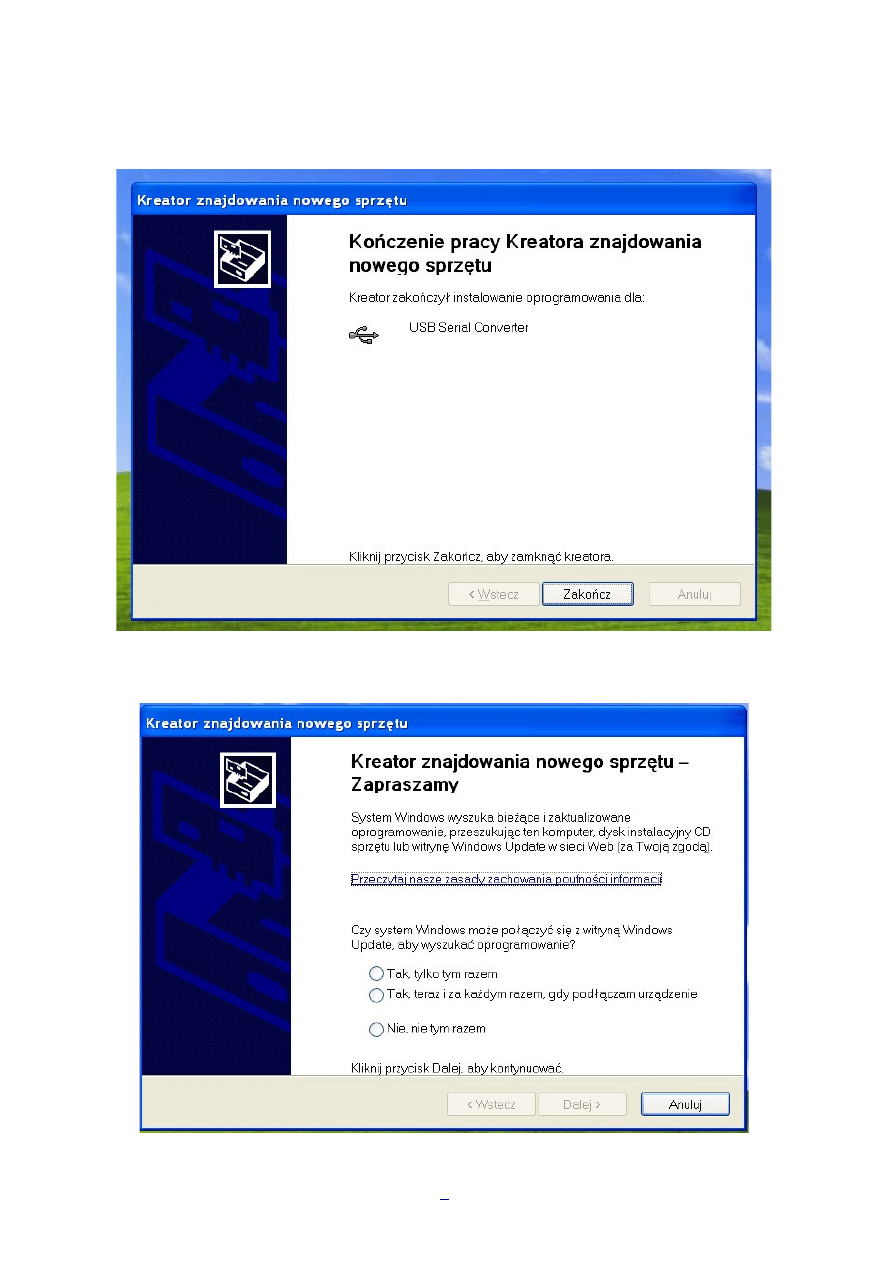

5. Zakończenie instalacji konwertera USB<->RS232
Po wczytaniu sterowników system zakończy instalację konwertera

6. Instalacja portu RS232
Po instalacji konwertera system rozpocznie instalacje wirtualnego portu COM

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

6

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

Instalacja przebiega podobnie, jak przypadku konwertera. Należy zaznaczyć opcję

Nie tym

razem

, następnie wskazać lokalizację sterownika – będzie ona taka sama jak dla konwertera.

System utworzy port COM, nadając mu kolejny wolny numer.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

7

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

7. Ustalenie parametrów portu COM
Aby interfejs działał poprawnie wskazana jest zmiana parametrów portu USB RS232. W tym

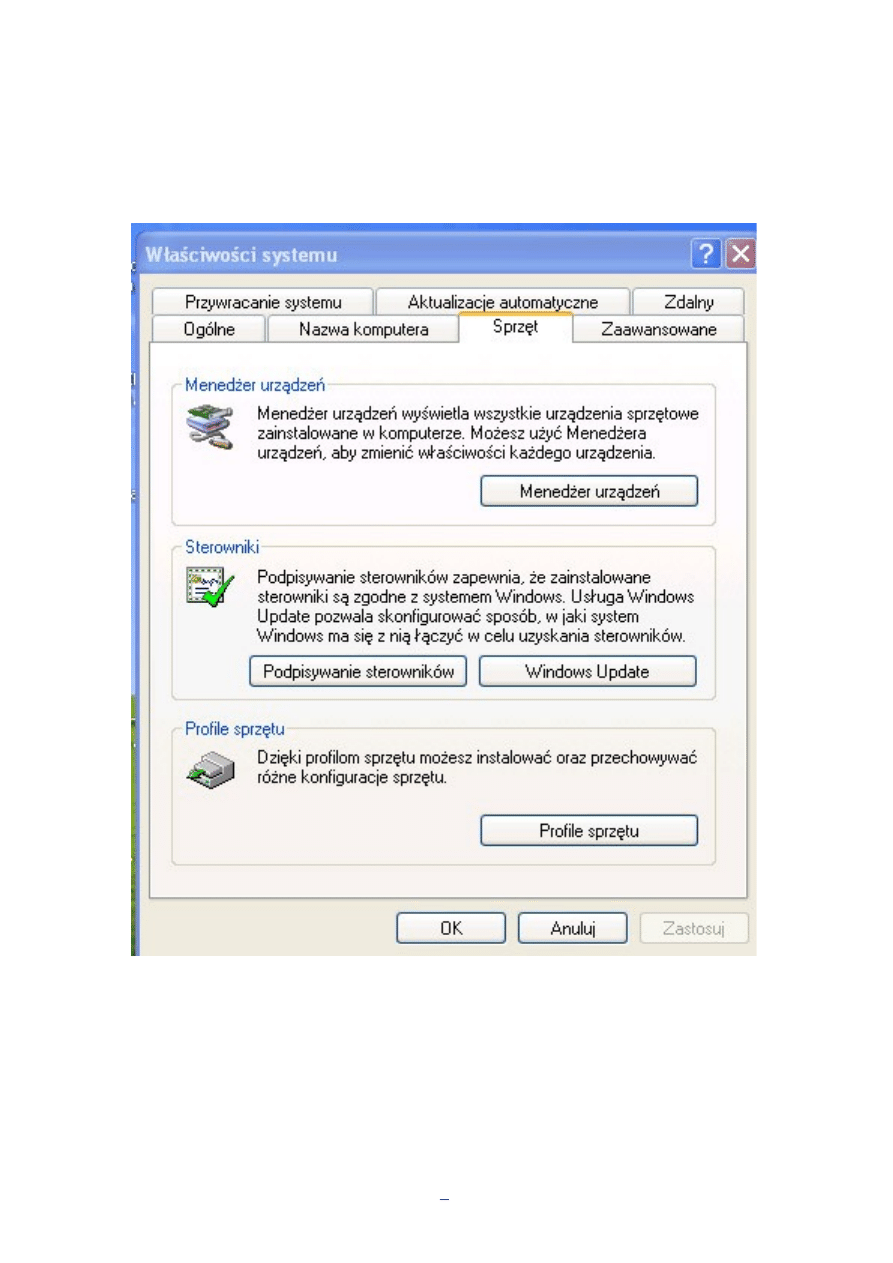

celu należy wejść w Start → Panel sterowania → System → Sprzęt → Menedżer urządzeń

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

8

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

W menedżerze urządzeń należy otworzyć

Porty ( COM i LPT )

i wybrać

USB Serial Port

( COM .. )

- z reguły jest to wyższy numer, gdyż w komputerach przenośnych podstawowe

porty COM są zajęte przez różne dodatkowe urządzenia ( bluetooth, Irda, kamera USB ).
Należy zaznaczyć ( podświetlić ) ten port, a następnie nacisnąć na nim prawym przyciskiem
myszki. Z dostępnych opcji wybrać

Właściwości

.

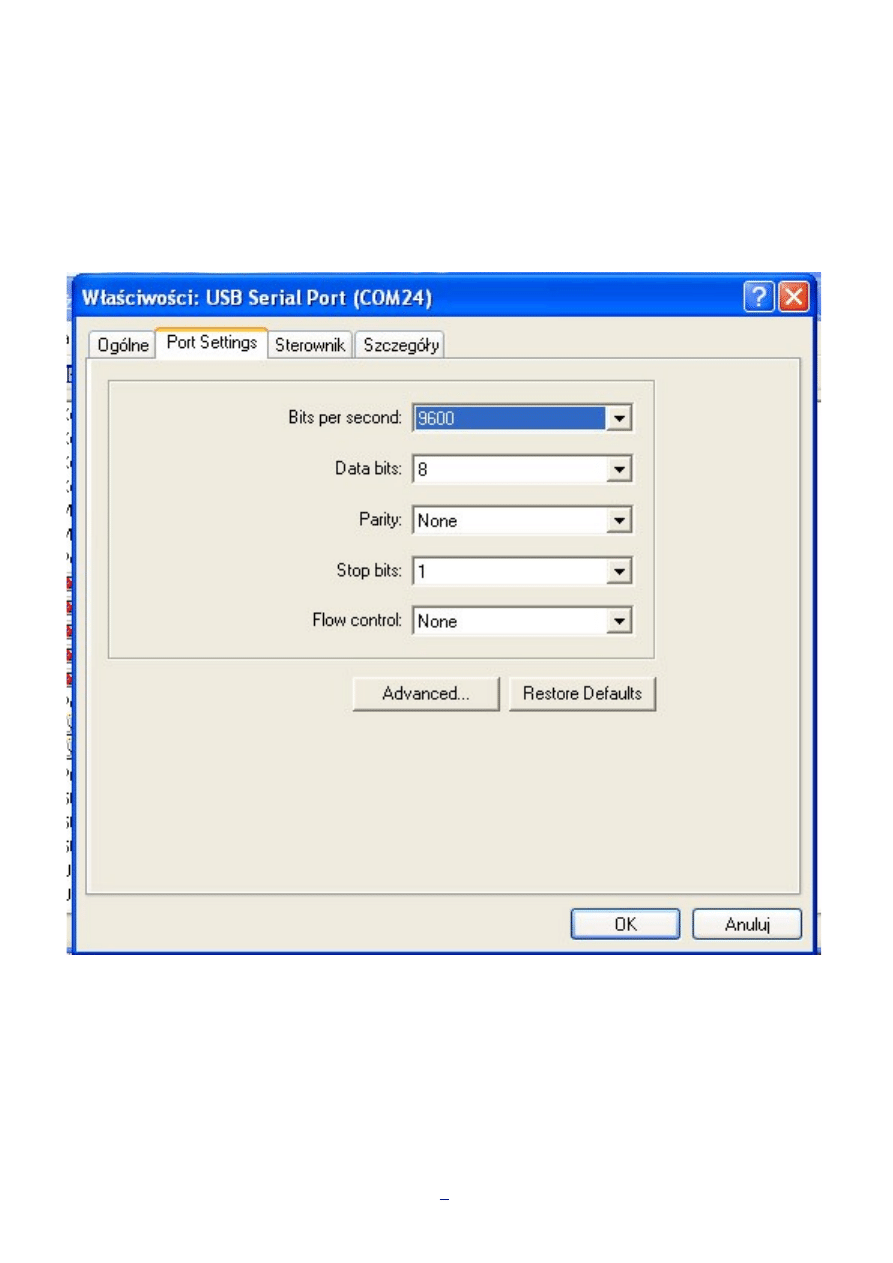

Następnie w zakładce

Settings

wybrać opcję

Advanced.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

9

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

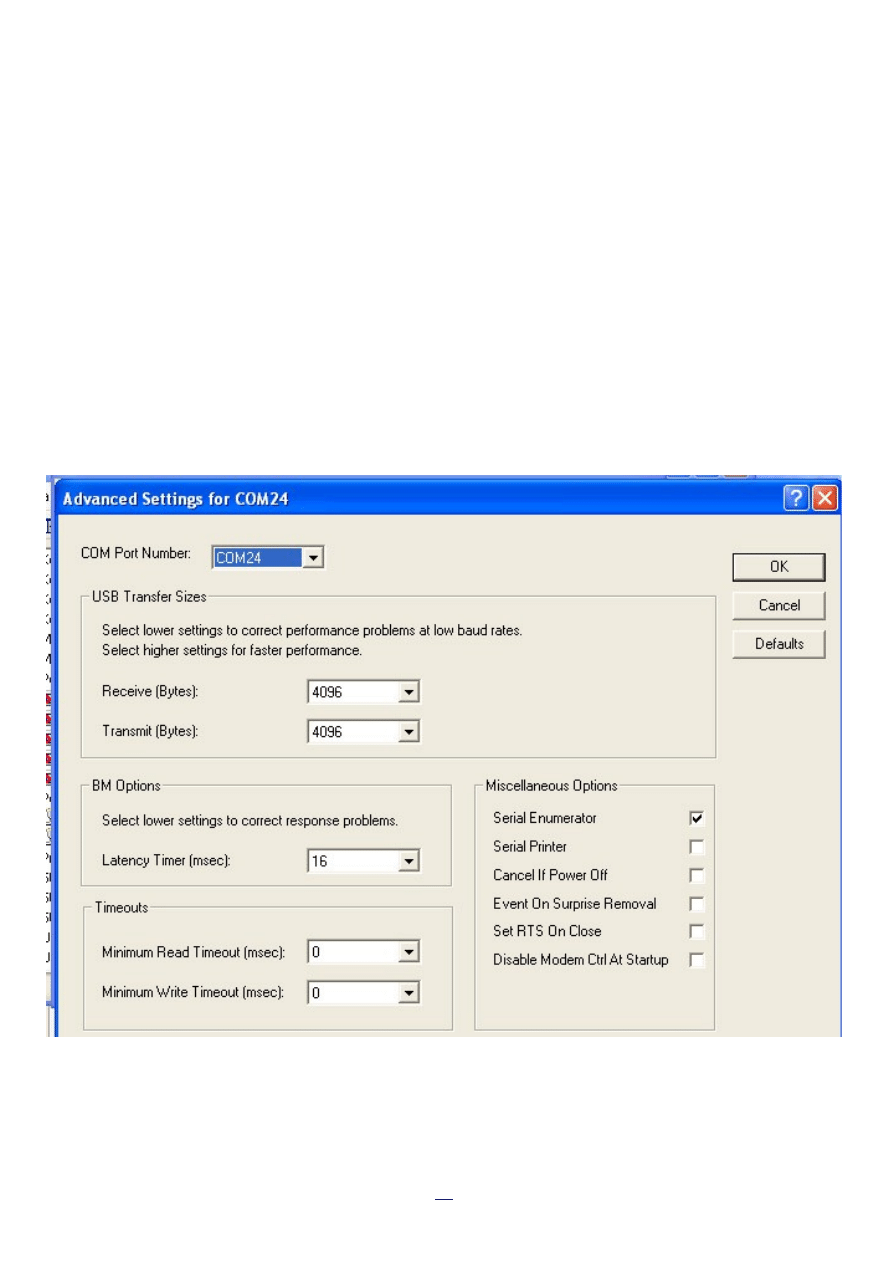

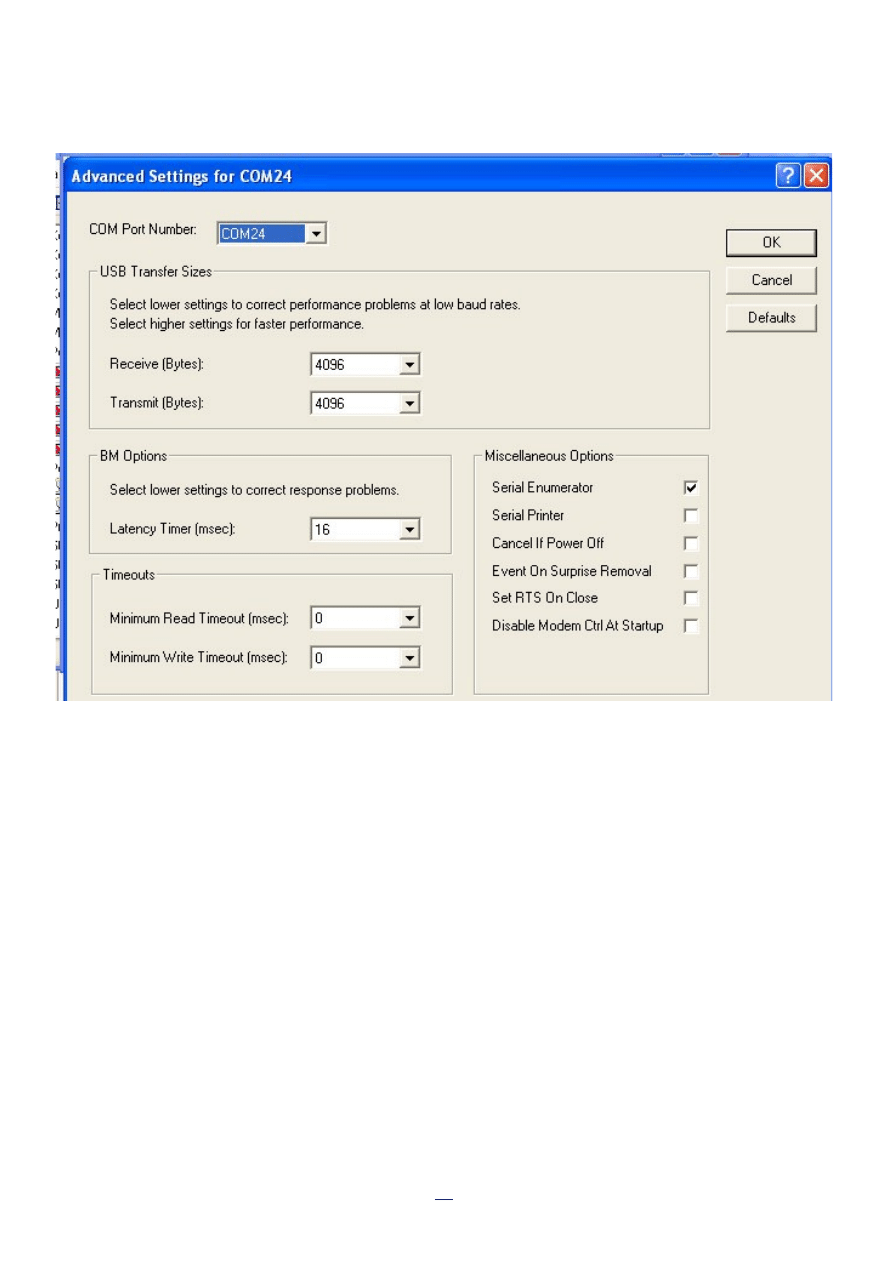

W oknie

Advanced Setting

będą widoczne parametry wybranego portu COM.

Należy zmienić kilka parametrów.

Receive (Bytes)

4096

→ 256

Tramsmit (Bytes)

4096

→ 256

Latency Timer( msec)

16

→ 1

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki

10

background image

Instalowanie sterowników VAG KKL, VAG CAN, ELM327 USB

8. Zmiana numeru portu COM
Ponieważ z reguły konwerter USB<->RS232 instaluje port COM RS232 o wysokim numerze
– nawet ponad 10, może wystąpić konieczność zmiany tego numeru. Niektóre programy
obsługujące interfejsy diagnostyczne nie umożliwiają wybrania portu o numerze większym
niż COM4 lub COM6. Należy wtedy zmienić numer portu.
W tym celu należy wejść w Start → Panel sterowania → System → Sprzęt → Menedżer
urządzeń i najpierw wybrać port, który ma być właściwy dla konwertera USB<->RS232.
W menedżerze urządzeń należy otworzyć

Porty ( COM i LPT )

i wybrać

USB Serial Port

( COM .. ).

Należy zaznaczyć ( podświetlić ) ten port, a następnie nacisnąć na nim prawym

przyciskiem myszki. Z dostępnych opcji wybrać

Właściwości

. W zakładce

Advenced

Settings

for COM, używając

COM Port Number

należy zmienić numer portu na wyższy – w

ten sposób port będzie wolny. Po zmianie należy kliknąć OK i zamknąć okno dla tego portu, a
następnie w menedżerze urządzeń wybrać USB Serial Port i przez Właściwości → Port
Settings → Advanced zmienić numer tego portu na ten, który został poprzednio zwolniony.

Autor instrukcji www.auto-gps.pl Interfejsy, adaptory, wtyki do diagnostyki
