F2 15 Układy ECL

background image

F2-15

Układy ECL

Emitter-Coupled Logic

– Układy o sprzężeniu emiterowym

• Układy bipolarne – przestarzałe,

rzadko stosowane

(konkurencja CMOS)

Duża szybkość działania

(nawet powyżej 4 GHz)

• Możliwość

bezpośredniego sterowania linii transmisyjnych

,

dopasowanych na końcu (50 Ω)

Duża moc strat

Wysoki koszt

Ograniczony asortyment

(tylko układy SSI I MSI)

Nietypowe napięcie zasilania

(-5.2 V)

Mała amplituda logiczna

(0.8 V)

Mały margines zakłóceń

(0.15 V)

• Konieczność stosowania specjalnych

konwerterów

do

współpracy z układami

TTL

i

CMOS

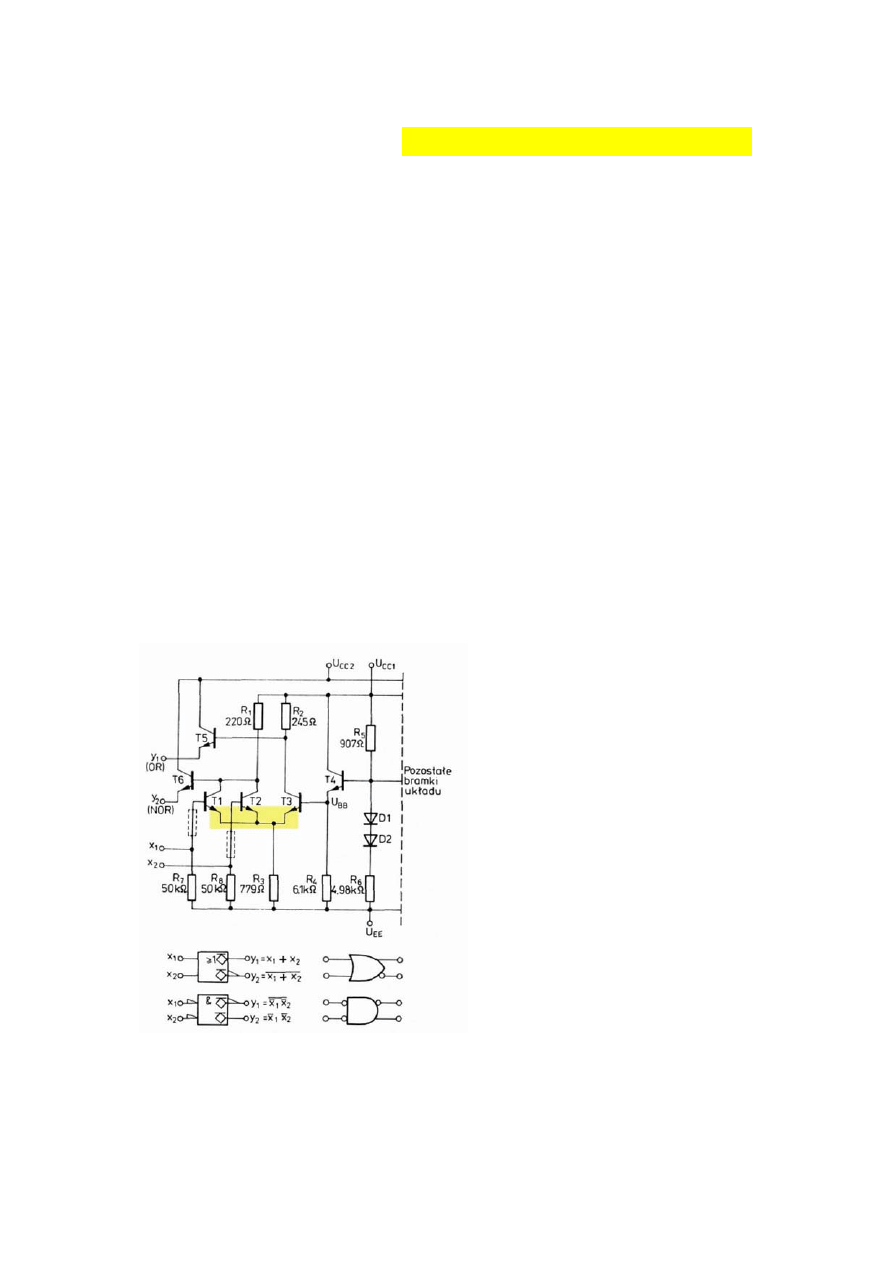

Budowa klasycznych bramek OR/NOR z rodziny 10K



Przy U

EE

= -5.2 V:

U

OL typ

≈ -1.7 V

U

OH typ

≈ -0.9 V








Otwarte emitery

: trzeba na wyjściach stosować

dodatkowe

rezystory obciążające

, przyłączone do źródła napięcia U

EE

Zwieranie wyjść

umożliwia łatwą realizację zwarciowej funkcji

logicznej

DOR

(

Distributed OR

)

© J. Kalisz, WAT, 2006
