Sprawozdanie z laboratorium 1

Podstaw Automatyki



Tomasz Olchawski, gr13, AiR



•



Do sprawozdania wybrałem przykład E






y’’ + y’ + 2y = 4,

y(0) = 1,  y’(0)=0



•

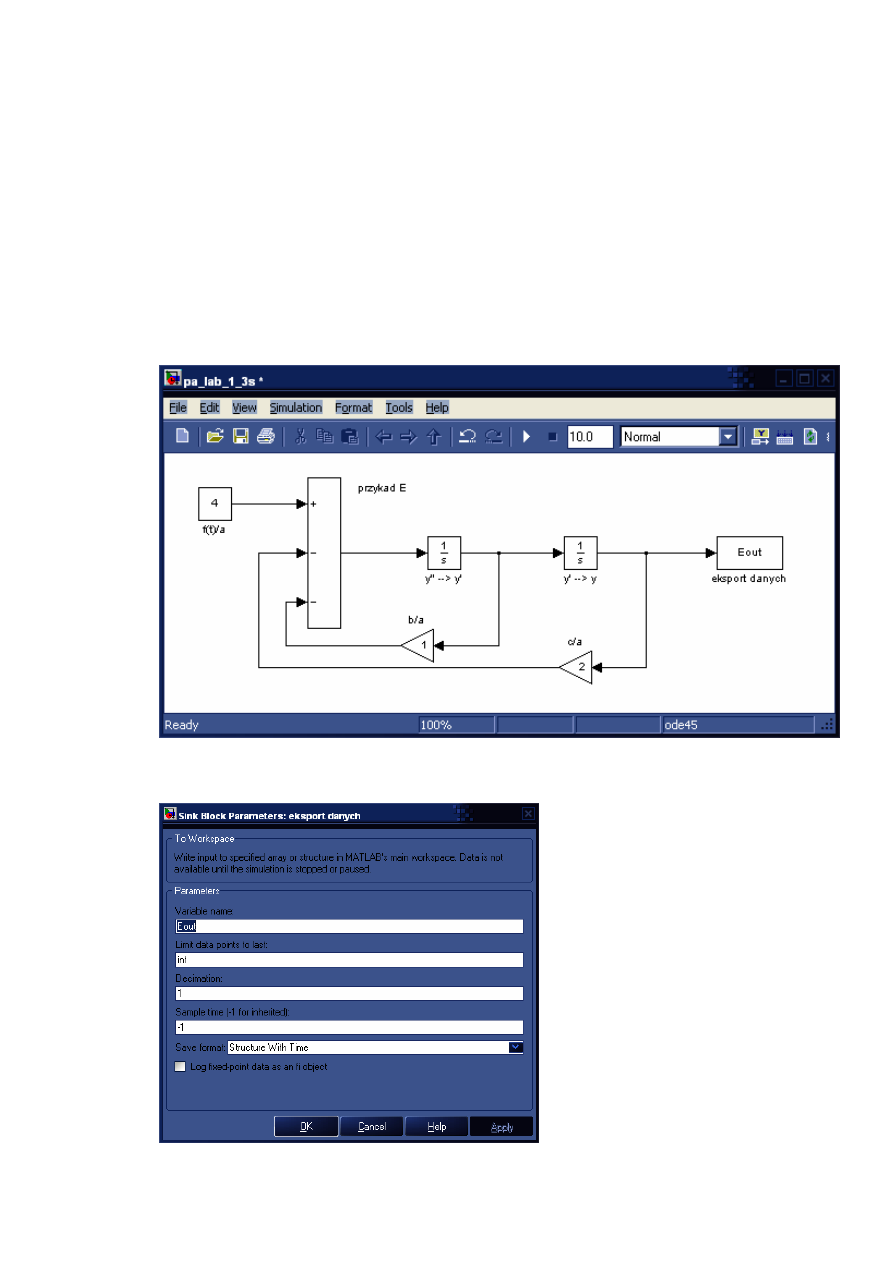

Model w Simulinku








WaŜne: eksport danych jako ‘Structure with Time’









•



Listing m-pliku definiującego potrzebną nam funkcję



function

 xdot=pa_lab_1_E(t,x)



xdot=zeros(2,1);



xdot(1)=x(2);



xdot(2)=(4-x(2)-2*x(1));



•



Listing m-pliku obliczającego rozwiązanie metodą symboliczną,
numeryczną oraz porównującego otrzymane wyniki



clc



okno=figure(1);
set(okno,

'menubar'

,

'none'

);

set(okno,

'name'

,

'porownanie metod rozwiazywania rownan

rozniczkowych'

);



% METODA SYMBOLICZNA







syms

x



y

;



t=0:0.01:9.99;



y=dsolve(

'D2x+Dx+2*x=4'

,

'x(0)=1'

,

'Dx(0)=0'

);

w=subs(y);
subplot(3,1,1);
plot(t,w);
grid

on



title(

'przyklad E - metoda symboliczna dsolve'

);



% METODA NUMERYCZNA







x1=1;
x2=0;
X=[x1, x2];
t0=0;
tk=10;
[t,x]=ode45(

'pa_lab_1_E'

,t0,tk,X,0.001,0);

subplot(3,1,2);
plot(t,x(:,1));
grid

on



title(

'przyklad E - metoda numeryczna ode45'

);



% MODEL W SIMULINKU







t=Eout.time;
y=Eout.signals.values;
subplot(3,1,3);
plot(t,y);
grid

on



title(

'przyklad E - model w simulinku'

);

•

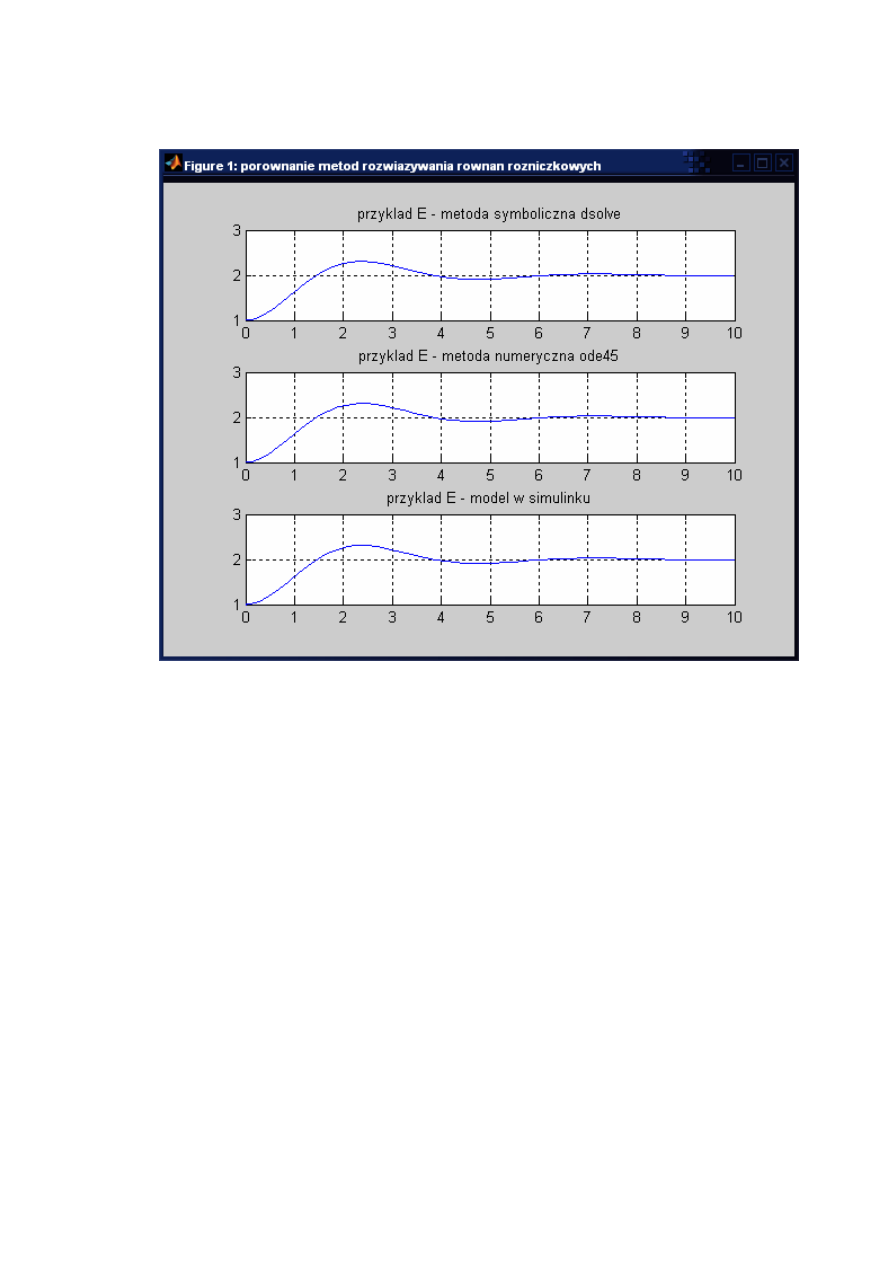

Wynik działania m-pliku










•



Wnioski: Simulink wykorzystuje funkcję ode45 wykorzystaną
równieŜ w drugim przypadku więc wykresy 2 i 3 powinny być, i są
identyczne. RóŜnica pomiędzy funkcję ode45 i dsolve jest
niewidoczna.
