Od pewnego czasu nurtowało mnie pytanie kolegi z forum jak podłaczyć kontrolki abs i airbag do zegarów po małym lifcie (po
zmianie)
kontrolki abs i airbag w nowszych zegarach sa sterowane masą(podanie masy wygasza każdą z nich)
pin t32/6(wtyczka niebieska)-AIRBAG

pin t32/19(wtyczka niebieska)-ABS

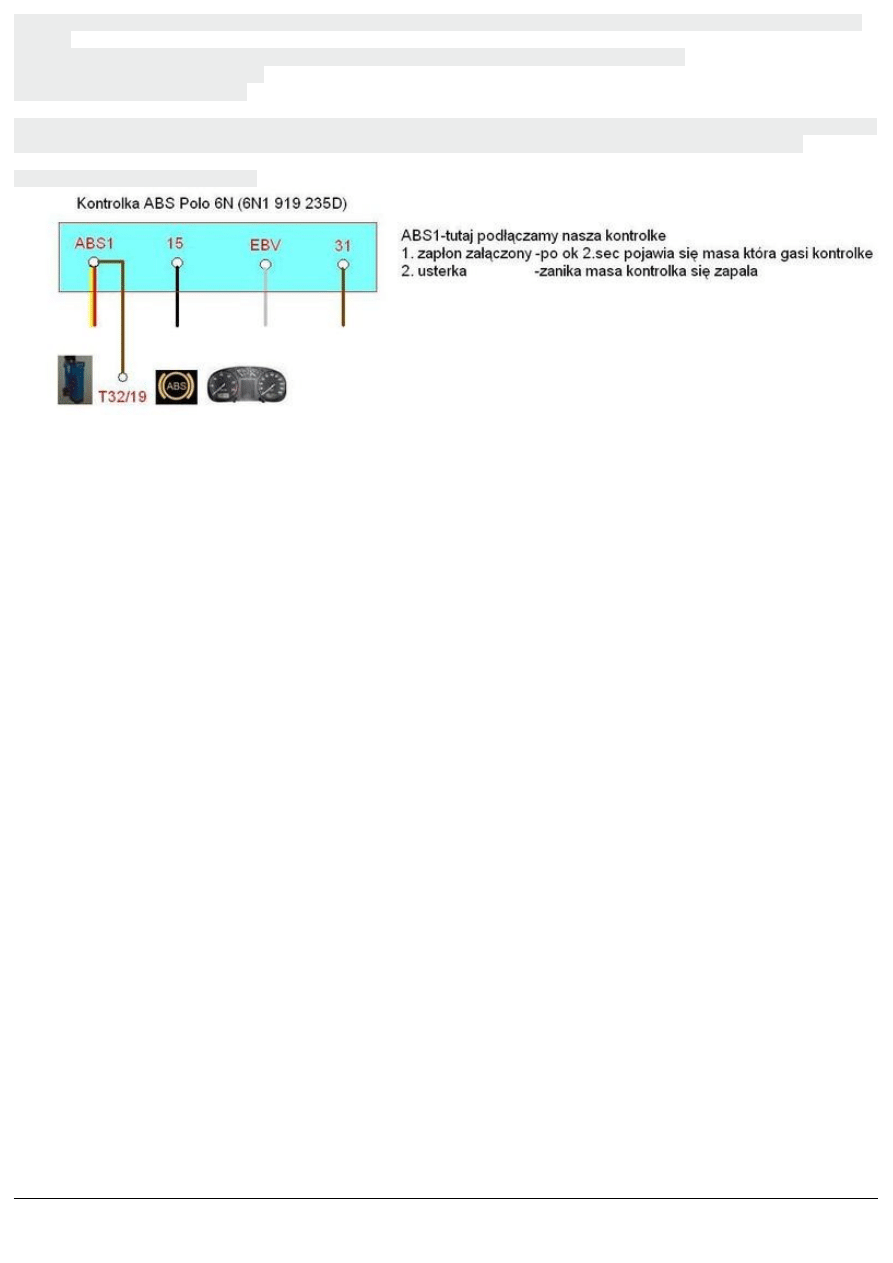

1.kontrolka ABS-nie ma większego problemu podpinamy według schematu i wylutowujemy żarówkę ze starej(kontrolka zostaje i
musi być podłaczona)lub podpinamy tylko płytke z środka jej a w miejsce jej stosujemy zaślepkę z nowszego modelu

kontrolka ABS schemat podłaczenia:

www.vwpoloklub.pl

Strona 1 z 2

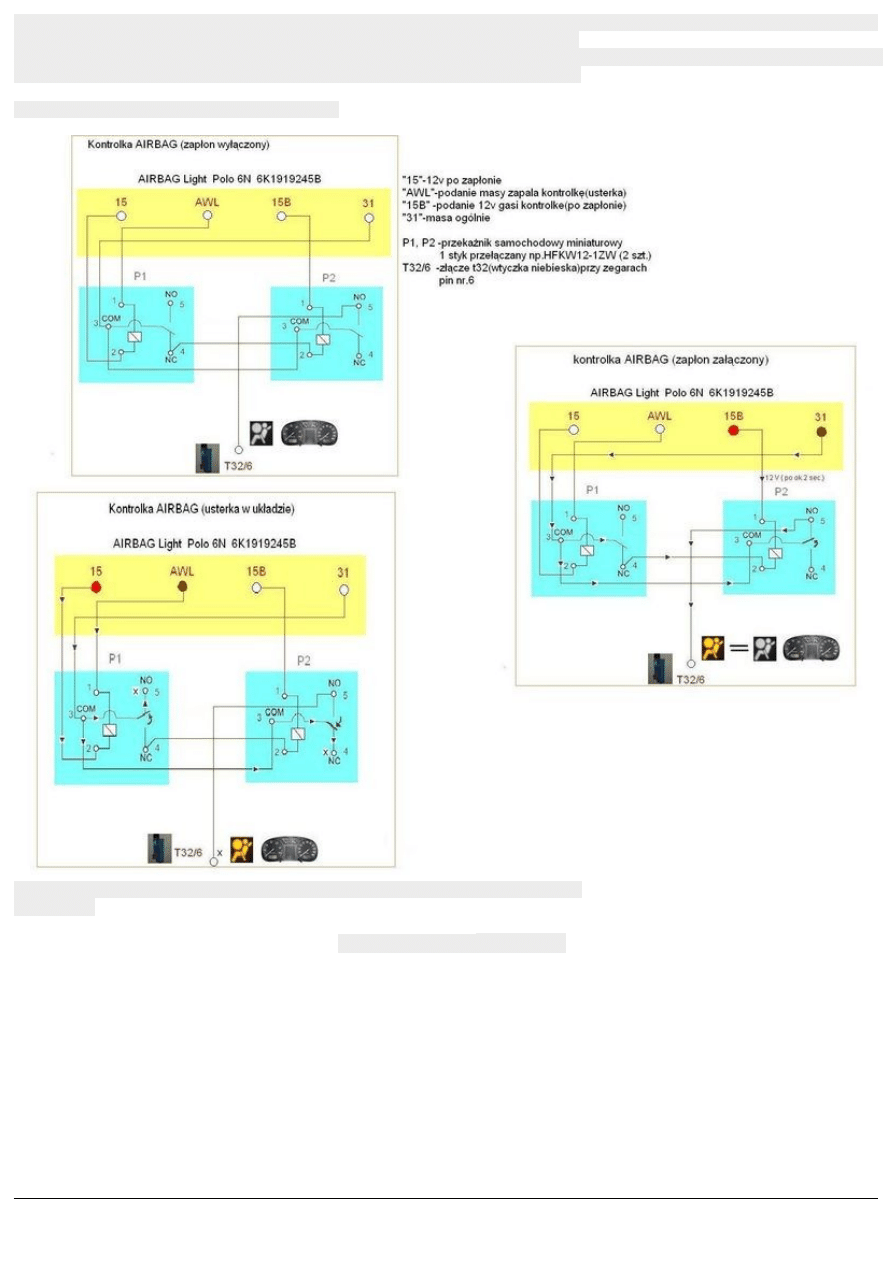

2.kontrolka AIRBAG-tutaj sa wieksze schodki gdyz musimy zastosować dwa przekażniki by zmienic polaryzację gdyż podanie 12V
gasi kontrolkę(my potrzebujemy masę) ,a podanie masy zapala (usterka w układzie)
schematy są mojego autorstwa i obrazuja podłaczenie i działanie kontrolki AIBAG na przykładzie dwóch przekazników(w orginale
na płytce są elementy półprzewodnikowe(tyrystory) elementy opisane na schemacie

podłaczenie Airbag +schemat działania kontrolki

oczywiście zostawiamy płytkę z kontrolki+zaślepka lub wylutowujemy tylko żarówkę

pozdrawiam

Manual opracował

bzyku777
