DEMONTAŻ - MONTAŻ : UKŁAD ZMIANY BIEGÓW

DEMONTAŻ - MONTAŻ : UKŁAD ZMIANY BIEGÓW

DEMONTAŻ - MONTAŻ : UKŁAD ZMIANY BIEGÓW

DEMONTAŻ - MONTAŻ : UKŁAD ZMIANY BIEGÓW

SKRZYNIA MECHA BE4T LUB ML6C

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

Rysunek : E5AP319D

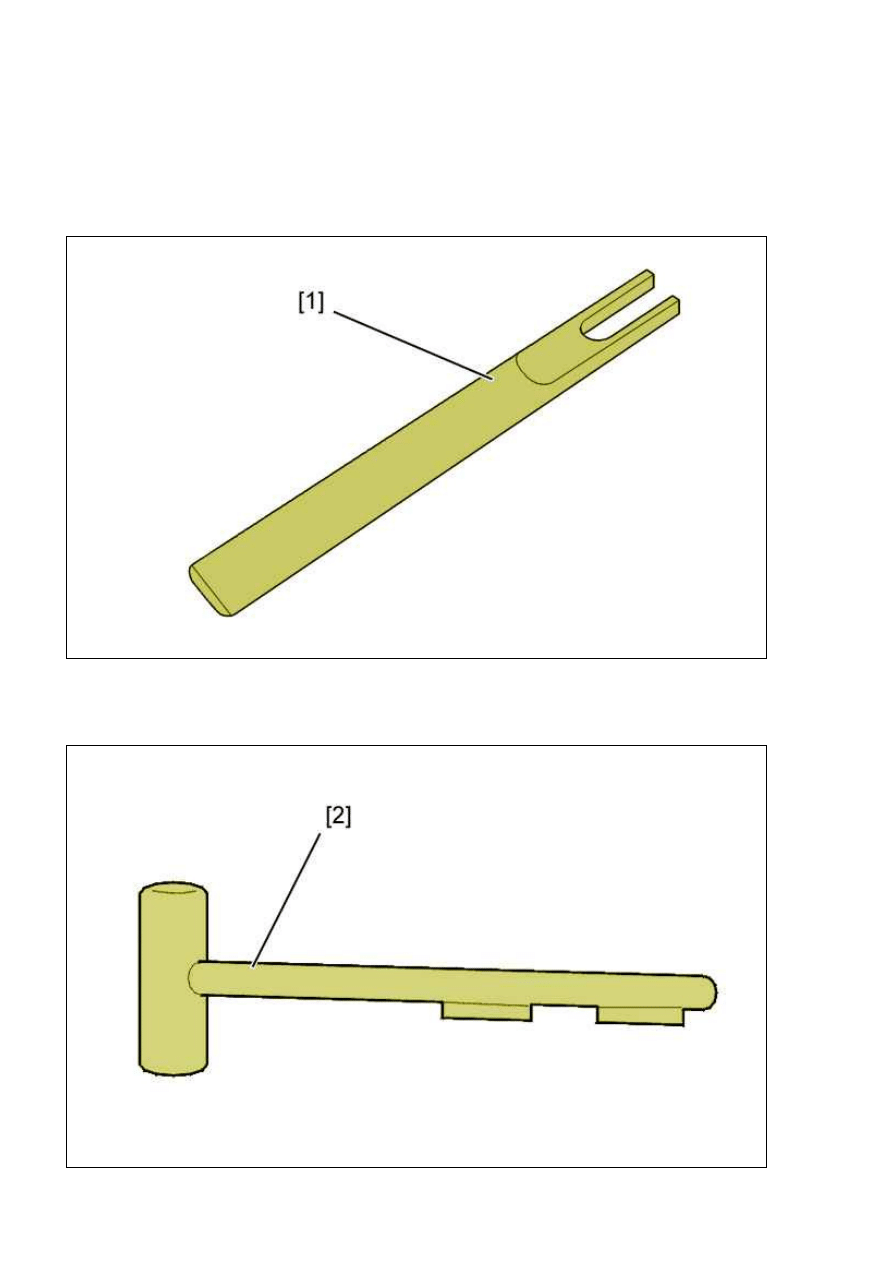

[1] Przyrząd do wypinania przegubów 10 mm (-).0216.G1.

Rysunek : E5AP31AD

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

1 z 11

2015-03-28 02:35

background image

[2] Przyrząd do blokowania sterowania zmianą biegów (-).0216.M.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Unieść i zablokować pojazd (Użyć podnośnika pomostowego dwukolumnowego).

Przesunąć przednie fotele maksymalnie do tyłu.

Odłączyć akumulator .

Odłączyć złącze przepływomierza powietrza ..

Zdemontować :

Moduł filtra powietrza (/)

Przepływomierz powietrza

Przewód wlotu powietrza

Wypiąć linki sterowania wyborem i zmianą biegów ; Za pomocą narzędzia [1].

Zdemontować :

Przednie lewe koło

Lewe przednie nadkole

Osłonę pod silnikiem

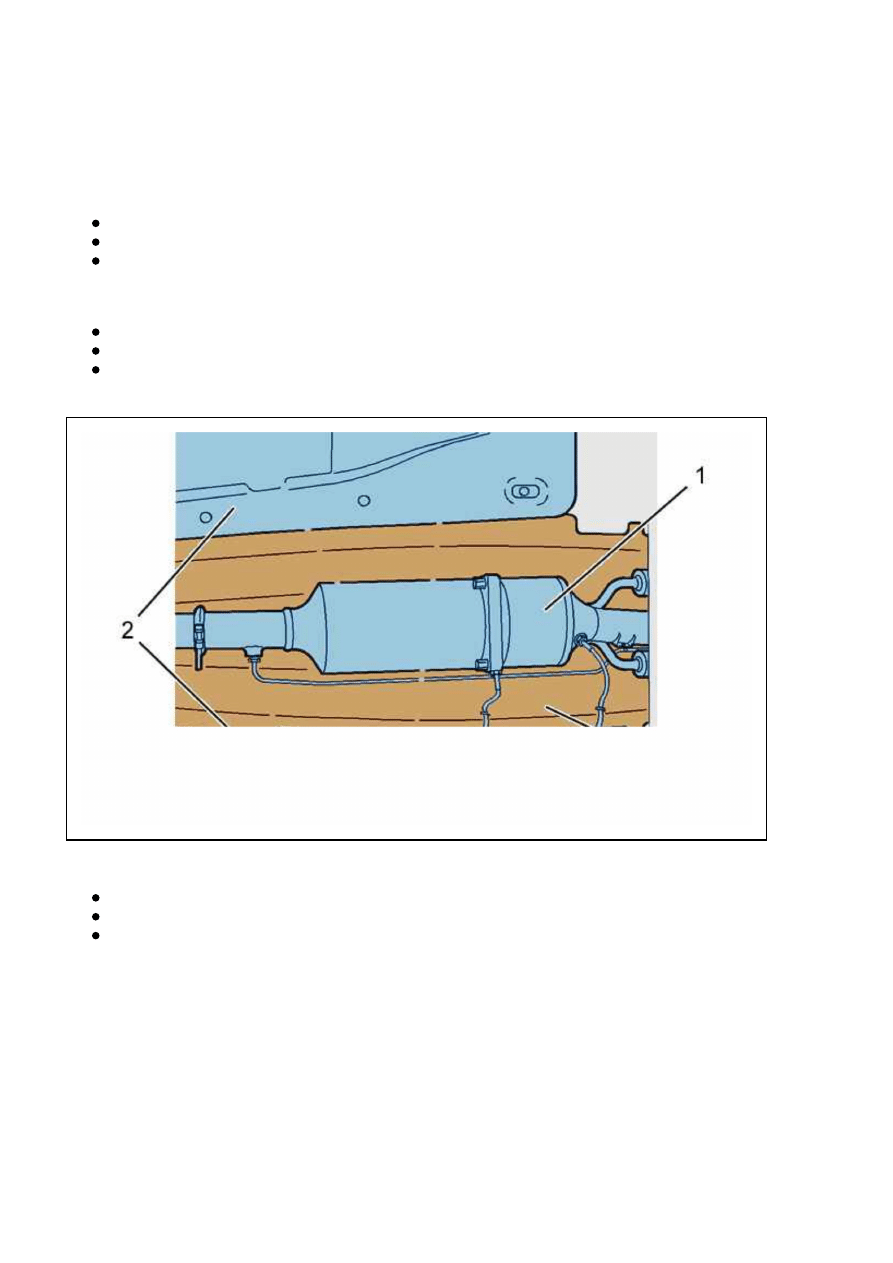

Rysunek : B1JP0BBD

Zdemontować :

Układ wydechowy (1)

osłony pod nadwoziem (2)

Osłona termiczna (3)

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

2 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48GD

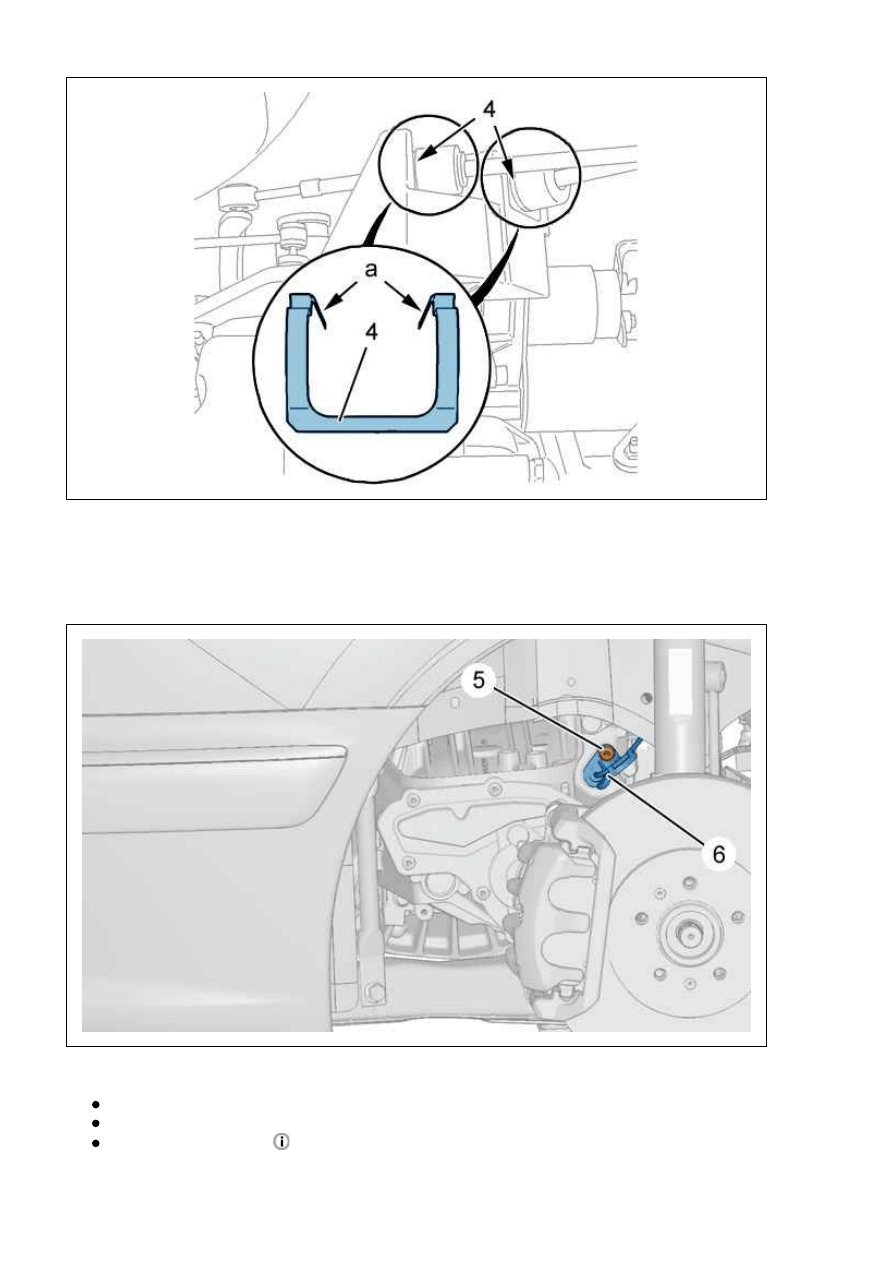

Odblokować ograniczniki pancerza .

Nacisnąć na występy spinki (4) ( w "a").

Wyciągnąć ograniczniki pancerza ze wspornika unosząc je.

Rysunek : B3CP0BWD

Zdemontować :

Śruba mocująca (5) mechanizmu odblokowania biegu wstecznego 6

Mechanizm odblokowania biegu wstecznego (6)

Konsola środkowa (/)

Konsola środkowa (/)

Konsola środkowa (/)

Konsola środkowa (/)

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

3 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48HD

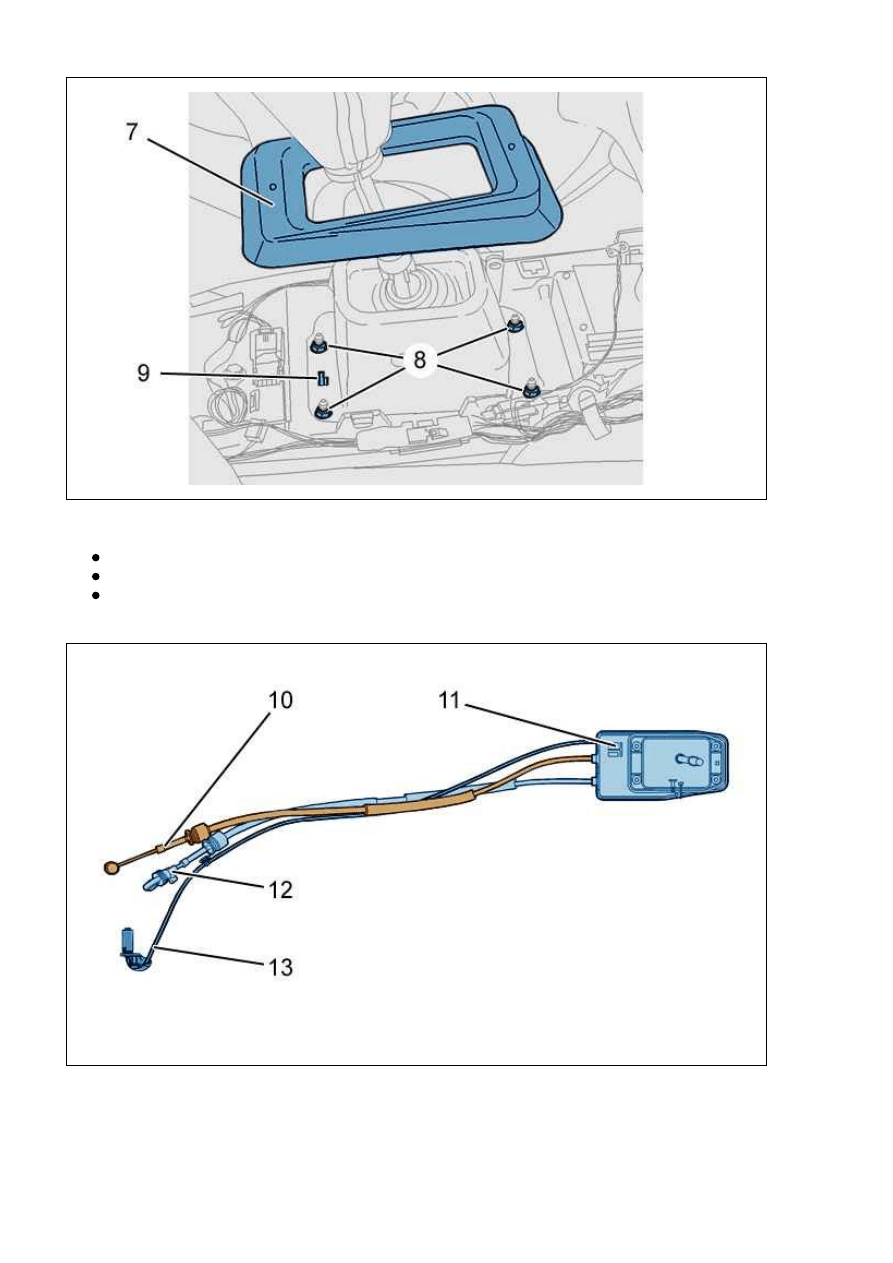

Zdemontować :

Uszczelkę (7)

nakrętki mocujące (8)

Spinka (9)

Rysunek : B2CP48JD

Zdemontować zespół obudowy dźwigni zmiany biegów (11) i linki sterowania wyborem i zmianą biegów (10), (12), (13).

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

4 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48KD

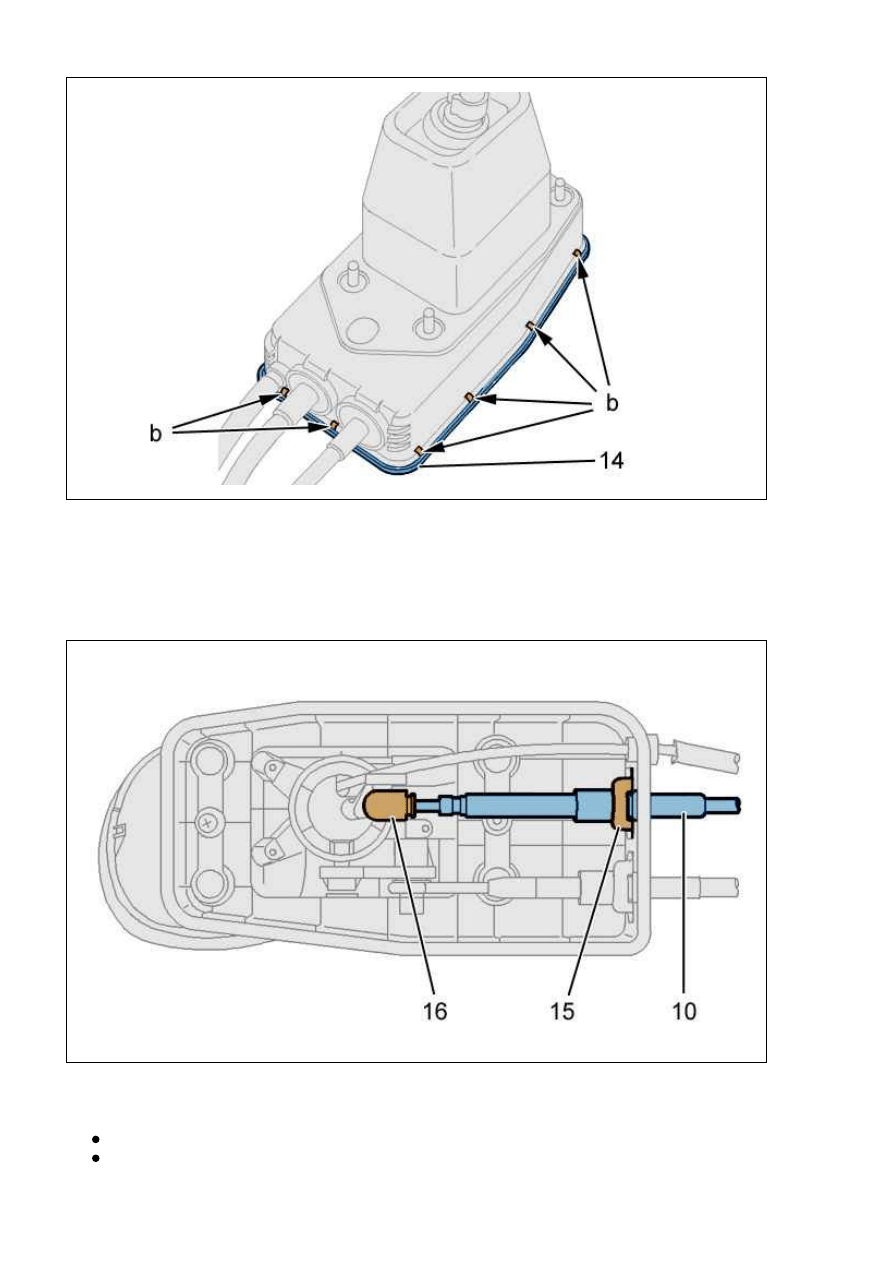

Przeciąć 12 występy ( w "b") ; Za pomocą ostrych szczypiec .

Zdemontować płytkę obudowy (14) ; Za pomocą śrubokręta .

2.1. Linka sterowania skrzyni biegów

2.1. Linka sterowania skrzyni biegów

2.1. Linka sterowania skrzyni biegów

2.1. Linka sterowania skrzyni biegów

Rysunek : B2CP48LD

Wyczepić przegub (16)..

Zdemontować :

Spinka (15)

Linka sterowania zmianą biegów (10)

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

5 z 11

2015-03-28 02:35

background image

2.2. Linki sterowania wyborem przełożenia

2.2. Linki sterowania wyborem przełożenia

2.2. Linki sterowania wyborem przełożenia

2.2. Linki sterowania wyborem przełożenia

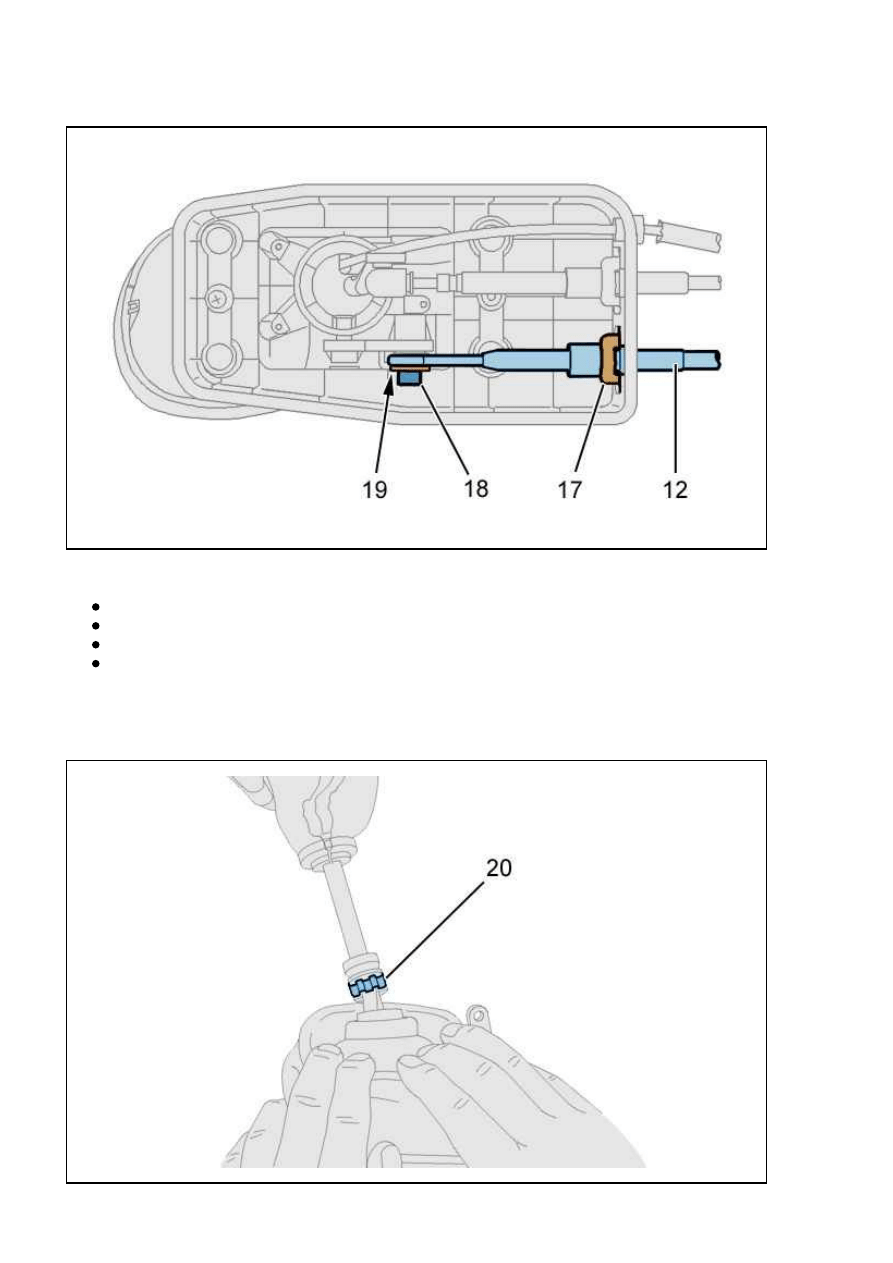

Rysunek : B2CP48MD

Zdemontować :

Zapinka (19)

Pierścień (18)

Spinka (17)

Linka sterowania wyborem przełożenia (12)

2.3. Linka odblokowania biegu wstecznego (/)

2.3. Linka odblokowania biegu wstecznego (/)

2.3. Linka odblokowania biegu wstecznego (/)

2.3. Linka odblokowania biegu wstecznego (/)

Rysunek : B2CP48ND

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

6 z 11

2015-03-28 02:35

background image

Wypiąć zacisk (20).

Rysunek : B2CP48PD

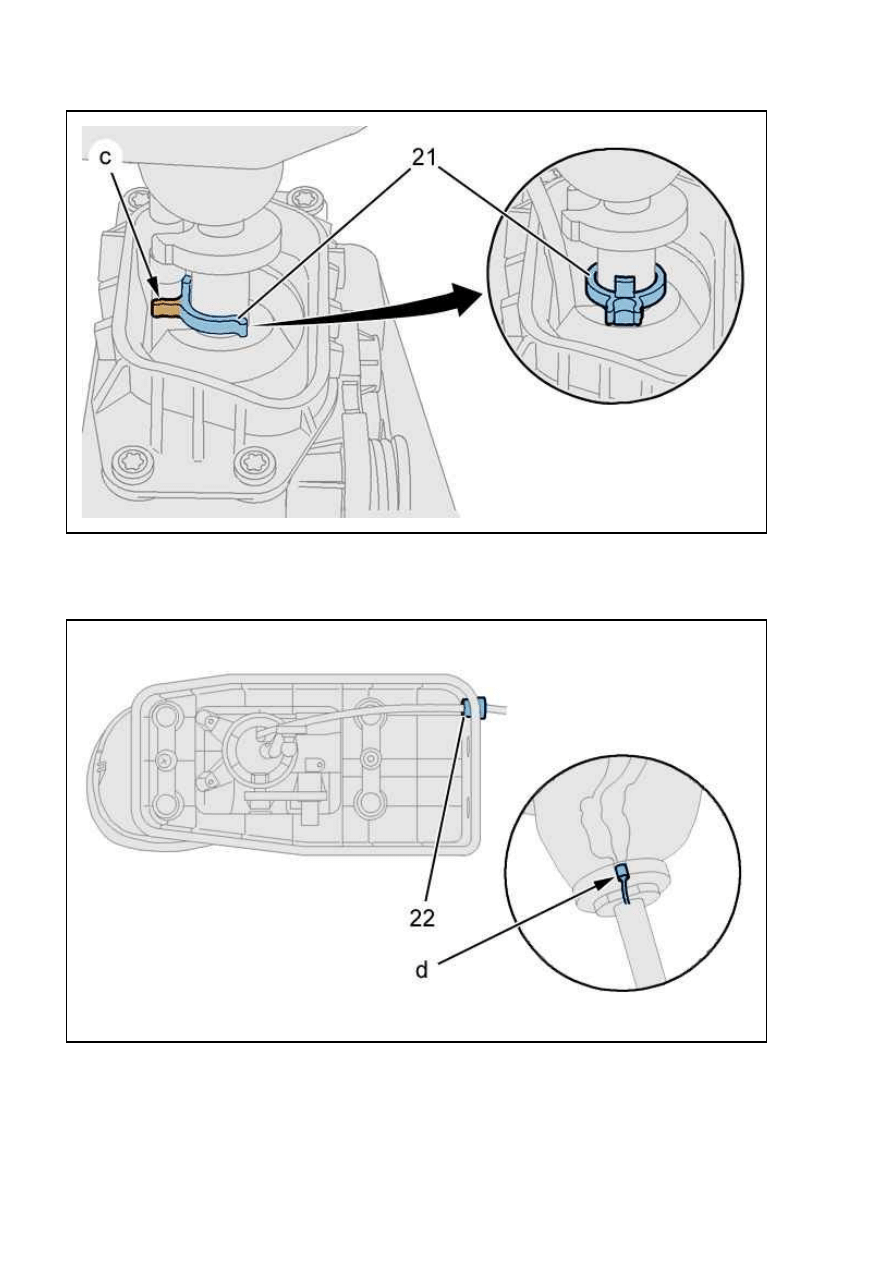

Wypiąć prowadnicę linki (21) i obrócić ją o ćwierć obrotu ( w "c").

Rysunek : B2CP48QD

Wypiąć zaciśniętą plombę ( w "d").

Zdemontować przepust pancerza uszczelniającego ( (22)).

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

7 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48RD

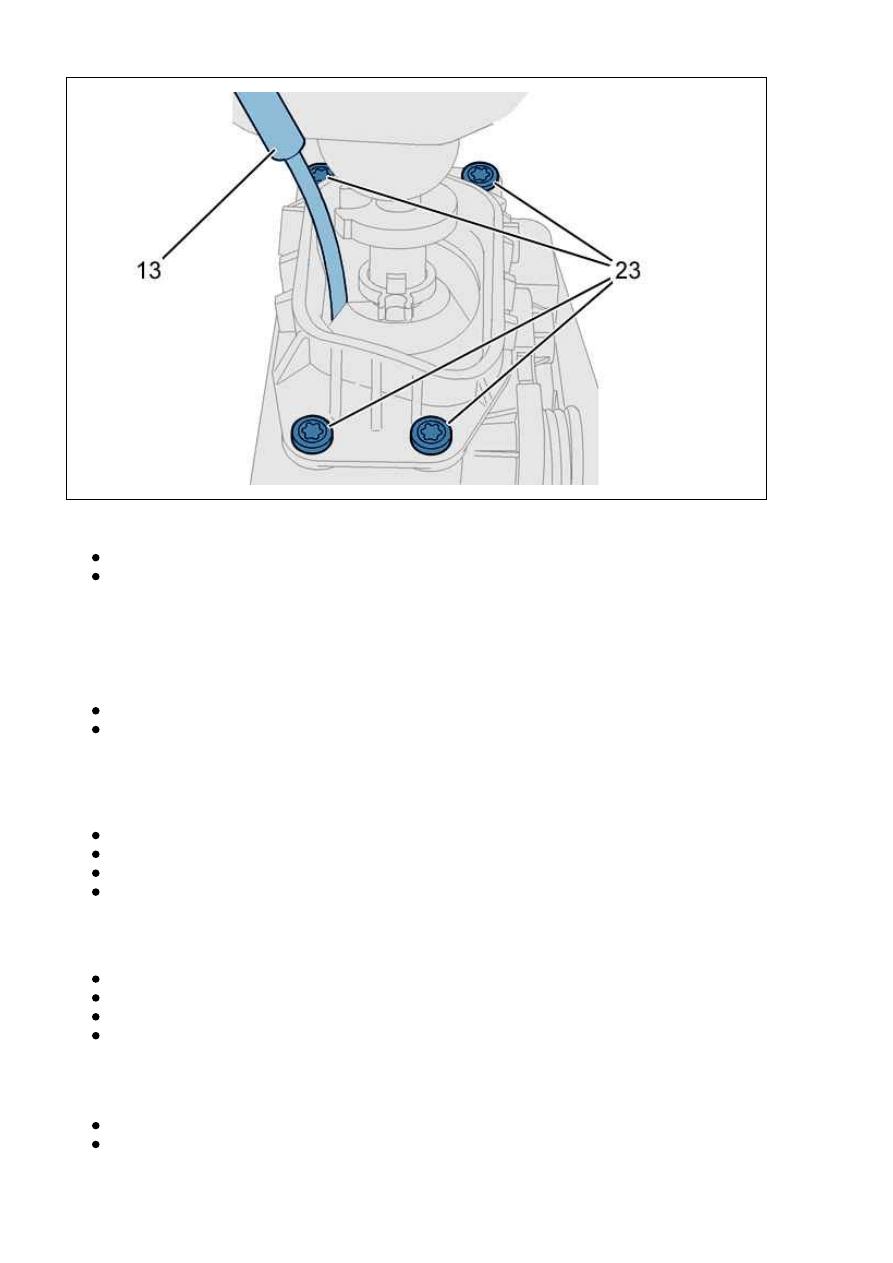

Zdemontować :

śruby (23)

Linka odblokowania biegu wstecznego (13)

3. Montaż

3. Montaż

3. Montaż

3. Montaż

3.1. Linka sterowania skrzyni biegów

3.1. Linka sterowania skrzyni biegów

3.1. Linka sterowania skrzyni biegów

3.1. Linka sterowania skrzyni biegów

Zamontować :

Linka sterowania zmianą biegów (10)

Spinka (15)

Podłączyć przegub (16).

3.2. Linki sterowania wyborem przełożenia

3.2. Linki sterowania wyborem przełożenia

3.2. Linki sterowania wyborem przełożenia

3.2. Linki sterowania wyborem przełożenia

Zamontować :

Linka sterowania wyborem przełożenia (12)

Spinka (17)

Pierścień (18)

Zapinka (19)

3.3. Linka odblokowania biegu wstecznego (/)

3.3. Linka odblokowania biegu wstecznego (/)

3.3. Linka odblokowania biegu wstecznego (/)

3.3. Linka odblokowania biegu wstecznego (/)

Zamontować :

Linka odblokowania biegu wstecznego (13)

Zaciśnięta plomba ( w "d")

Linkę (/) ( w "c")

śruby (23)

Nanieść delikatnie warstwę kleju (TEROMIX 6700) na przepust pancerza uszczelniającego (22).

Zamontować uszczelniający przepust pancerza (22).

Wpiąć ponownie :

Prowadnicę linki (21) ( w "c")

Zacisk (20)

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

8 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48SD

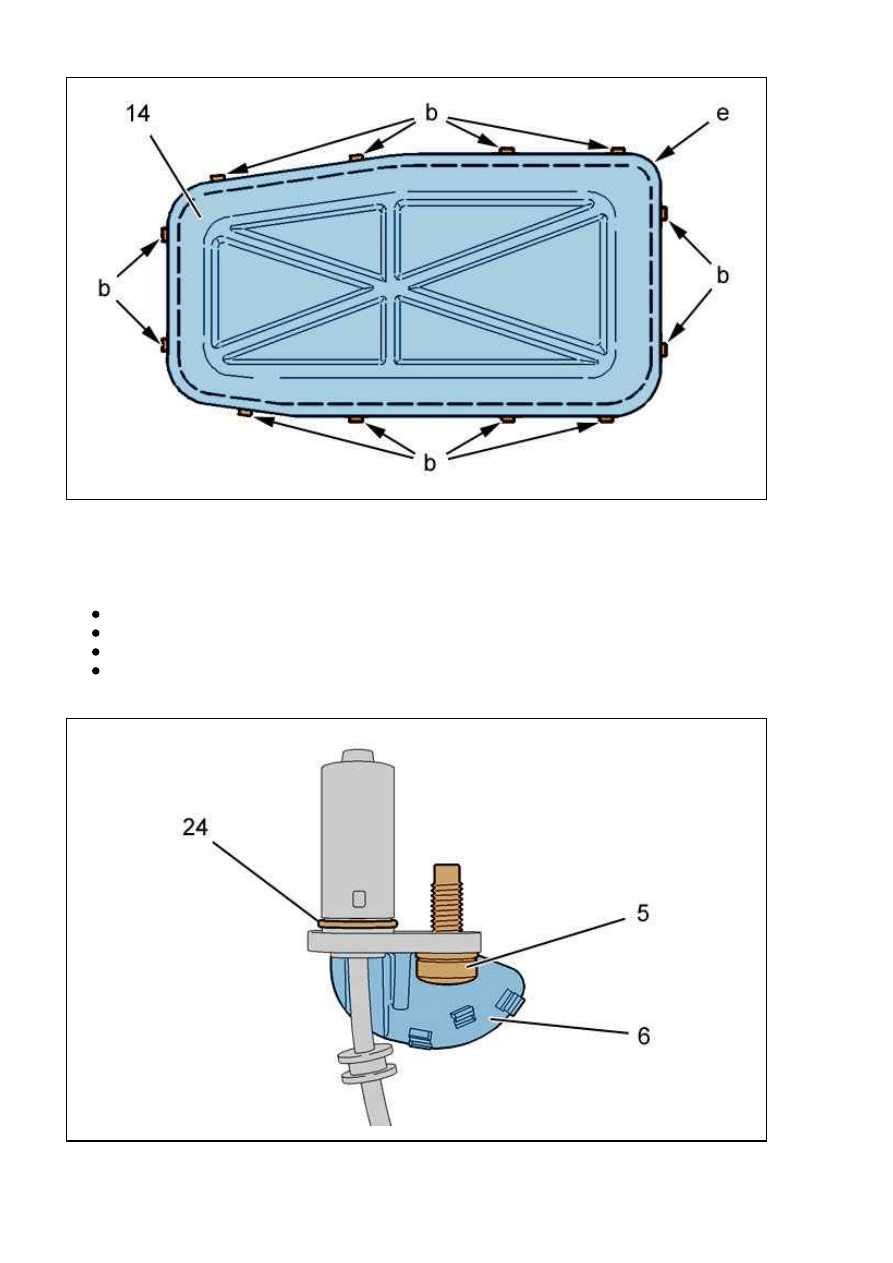

Nanieść warstwę pasty uszczelniającej (E10) na nową płytę obudowy (14) ( w "e").

Zamontować płytę obudowy (14).

Zamontować 12 występy ( w "b") ; Za pomocą szczypiec.

Zamontować :

Zespół obudowy dźwigni zmiany biegów (11) i linek sterowania wyborem i zmianą biegów (10), (12), (13)

Spinka (9)

nakrętki mocujące (8)

Uszczelkę (7)

Rysunek : B2CP48TD

Zamontować mechanizm blokowania biegu wstecznego (6).

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

9 z 11

2015-03-28 02:35

background image

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Systematycznie wymieniać okrągły pierścień uszczelniający (24).

Dokręcić śrubę mocującą (5) momentem 1,5 ± 0,1 daNm.

4. Regulacja

4. Regulacja

4. Regulacja

4. Regulacja

UWAGA

UWAGA

UWAGA

UWAGA : Jedynie linka sterująca wyborem przełożenia (12) jest regulowana.

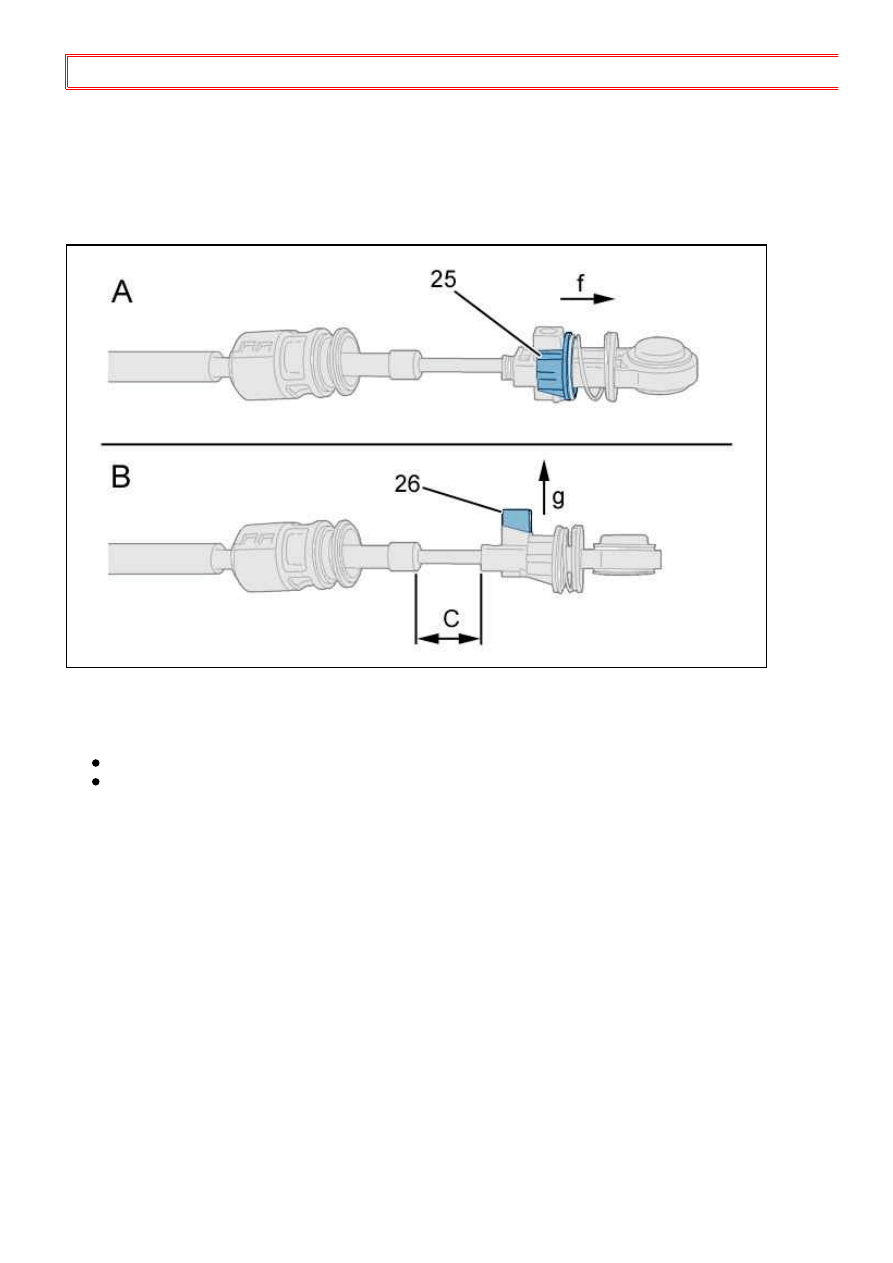

Rysunek : B2CP48UD

A : Położenie zaryglowane.

B : Położenie odryglowane (Wymiar "C" zmienny).

Wykonać jednocześnie następujące operacje :

Przemieścić siłownik (25) ; Według "f"

Pociągnąć klucz blokady (26) ; Według "g"

407 - B2CGBWK1 - Demontaż - Montaż : Układ zmiany biegów

http://127.0.0.1:6090/affiche.do?ref=B2CGBWK1&refaff=B2CGBWK...

10 z 11

2015-03-28 02:35

background image

Rysunek : B2CP48VD

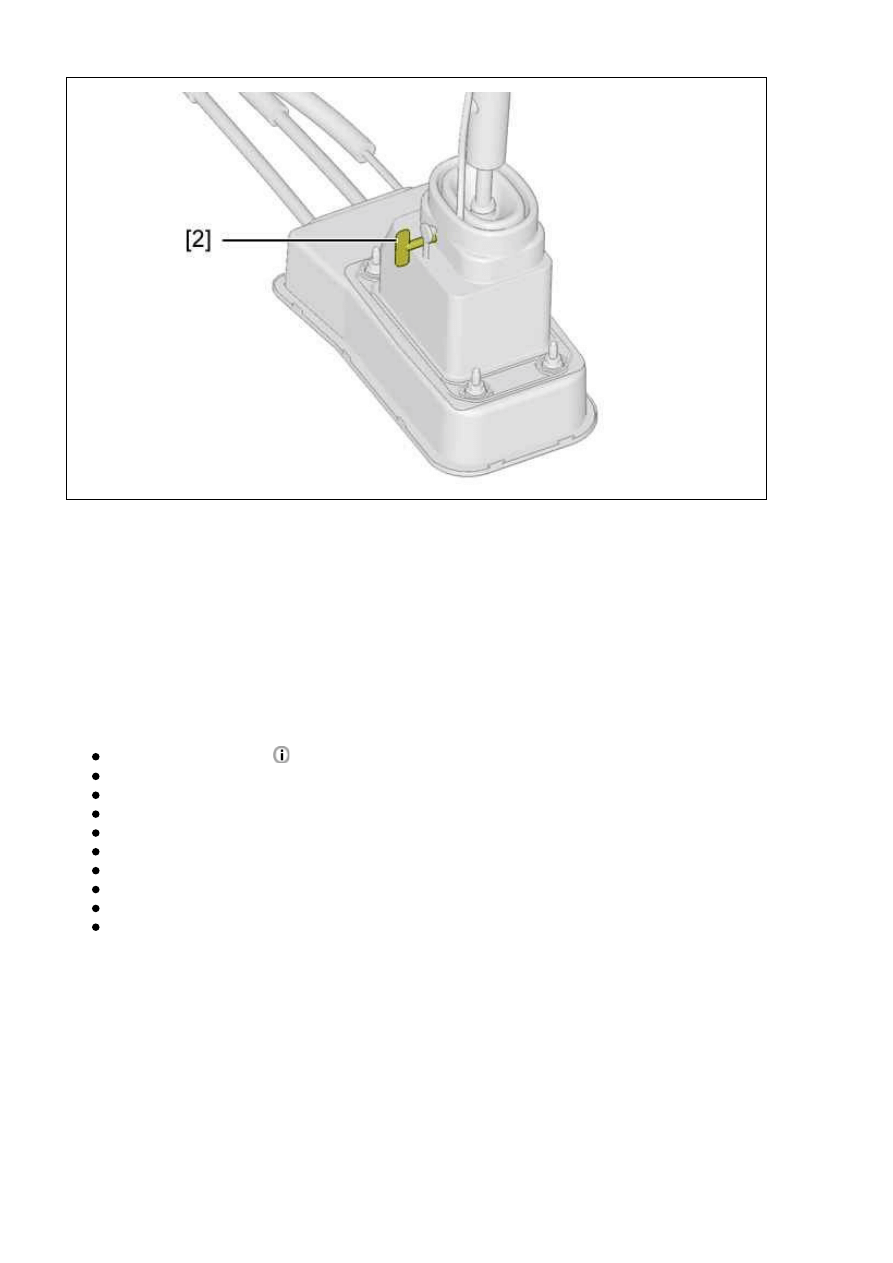

Zablokować dźwignię zmiany biegów w martwym położeniu ; Za pomocą narzędzia [2].

Zablokować ograniczniki pancerza na wsporniku linki sterowania wyborem i zmianą biegów .

Podłączyć linki sterowania wyboru i zmiany biegów .

Zablokować długość linki sterowania wyboru przełożenia (12) naciskając na klucz blokujący (26) (W położeniu dla A).

5. Sprawdzenie

5. Sprawdzenie

5. Sprawdzenie

5. Sprawdzenie

Zdemontować przyrząd [2].

Sprawdzić czy wszystkie biegi wchodzą bez punktu oporu.

Sprawdzić czy dźwignia przesuwa się tak samo do przodu, jak do tyłu, w prawą i w lewą stronę.

Powtórzyć regulację (W razie potrzeby).

Zamontować :

Konsola środkowa (/)

Konsola środkowa (/)

Konsola środkowa (/)

Konsola środkowa (/)

Osłona termiczna (3)

osłony pod nadwoziem (2)

Układ wydechowy (1)

Osłonę pod silnikiem

Lewe przednie nadkole

Przednie lewe koło

Przewód wlotu powietrza

Przepływomierz powietrza

Moduł filtra powietrza (/)

Podłączyć złącze przepływomierza powietrza .

Podłączyć akumulator.
