407 C5GG0155P0 Demontaż Montaż Siedzenie przednie

background image

DEMONTAŻ - MONTAŻ : SIEDZENIE PRZEDNIE

DEMONTAŻ - MONTAŻ : SIEDZENIE PRZEDNIE

DEMONTAŻ - MONTAŻ : SIEDZENIE PRZEDNIE

DEMONTAŻ - MONTAŻ : SIEDZENIE PRZEDNIE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

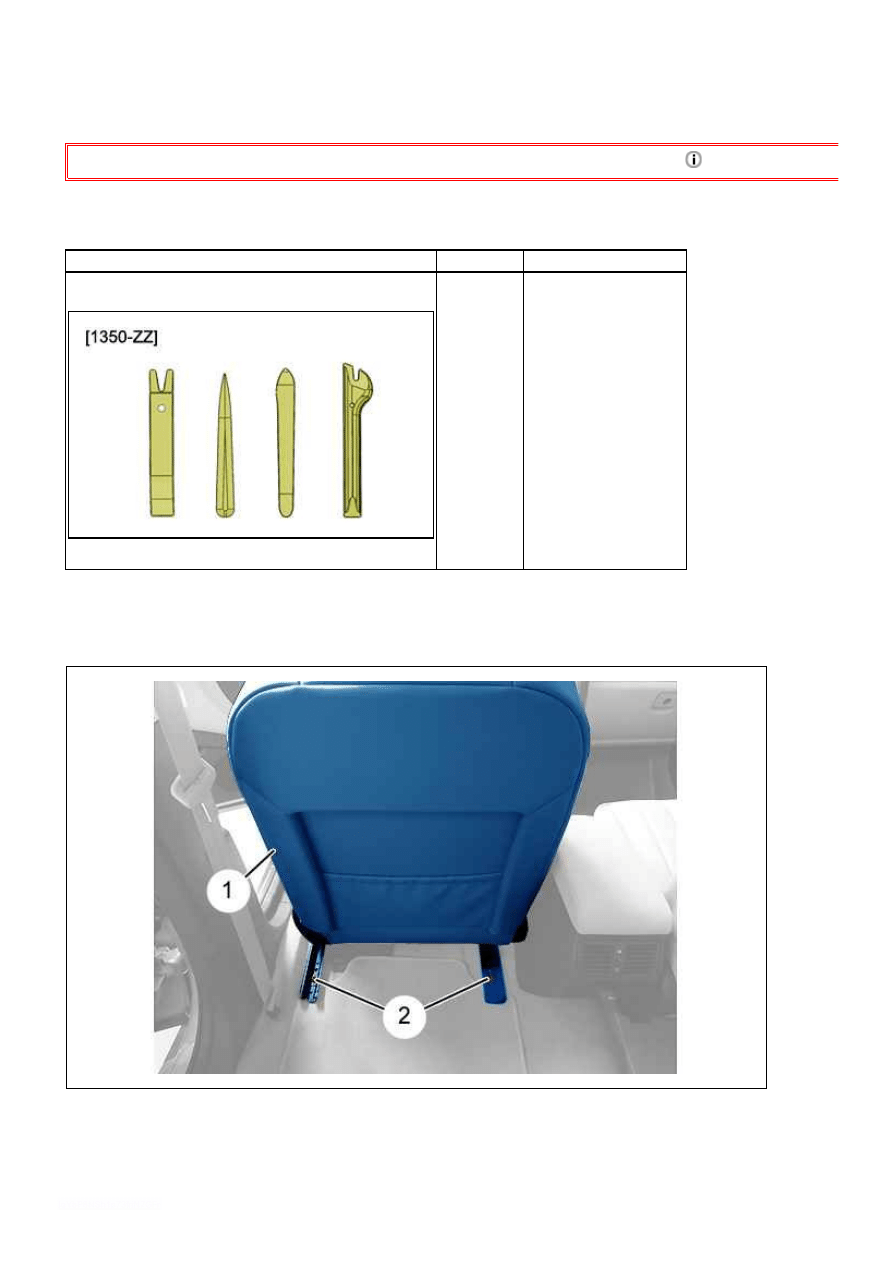

Rysunek : E5AG02MT

[1350-ZZ]

Narzędzia do rozbrajania

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Rysunek : C5GG0CDD

Przesunąć fotel maksymalnie do przodu (1).

Zdemontować śruby (2).

407 - C5GG0155P0 - Demontaż - Montaż : Siedzenie przednie

http://127.0.0.1:6090/affiche.do?ref=C5GG0155P0&refaff=C5GG015...

1 z 4

2015-03-28 08:27

background image

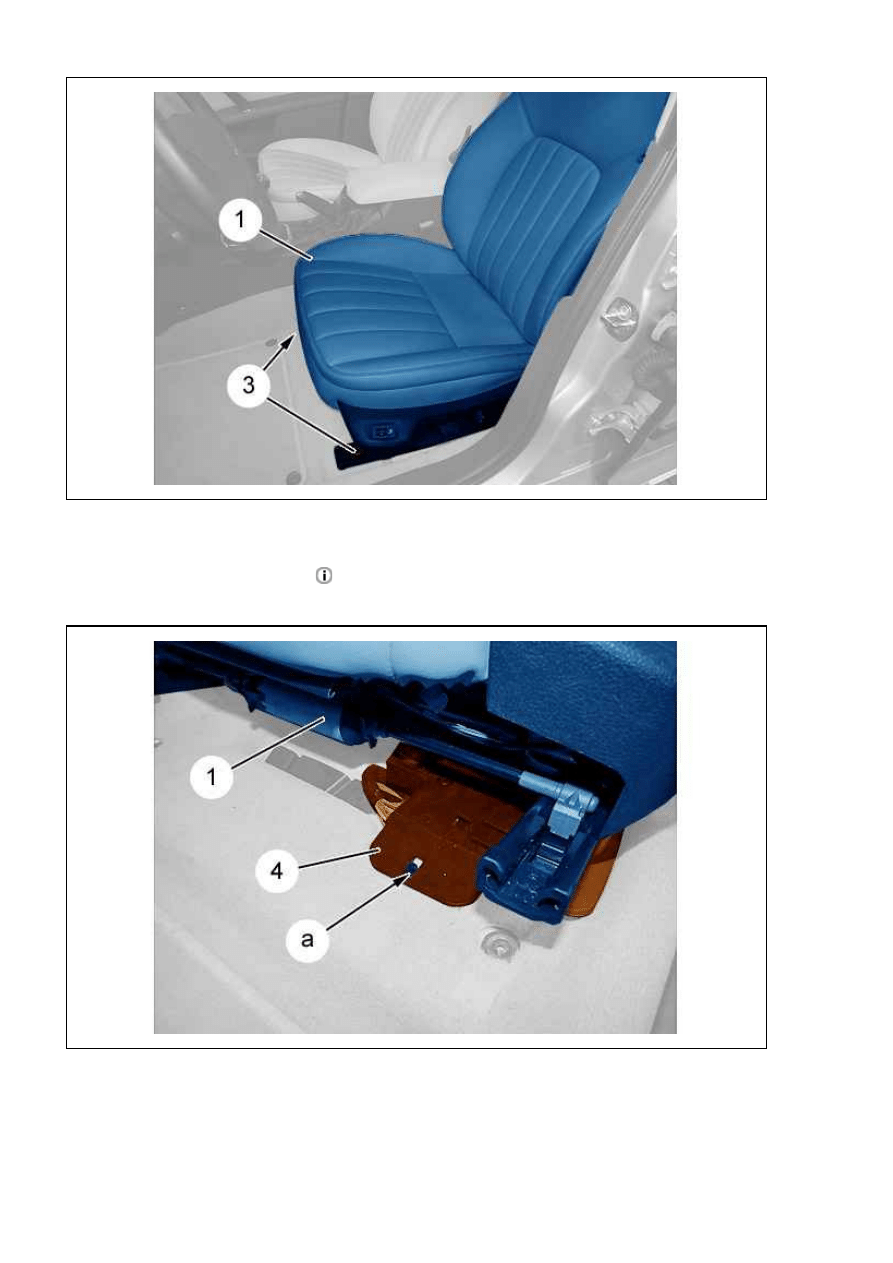

Rysunek : C5GG0CED

Przesunąć maksymalnie do tyłu fotel przedni (1).

Zdemontować śruby (3).

Odłączyć akumulator sterowania

Odłączyć akumulator sterowania

Odłączyć akumulator sterowania

Odłączyć akumulator sterowania

.

Rysunek : C5GG0CFD

UWAGA

UWAGA

UWAGA

UWAGA : Odchylić do tyłu siedzenie przednie (1) (Aby ułatwić dostęp).

Wypiąć maskownicę (4) (w "a") ; Za pomocą narzędzia [1350-ZZ].

Uwolnić maskownicę/nakładkę (4).

407 - C5GG0155P0 - Demontaż - Montaż : Siedzenie przednie

http://127.0.0.1:6090/affiche.do?ref=C5GG0155P0&refaff=C5GG015...

2 z 4

2015-03-28 08:27

background image

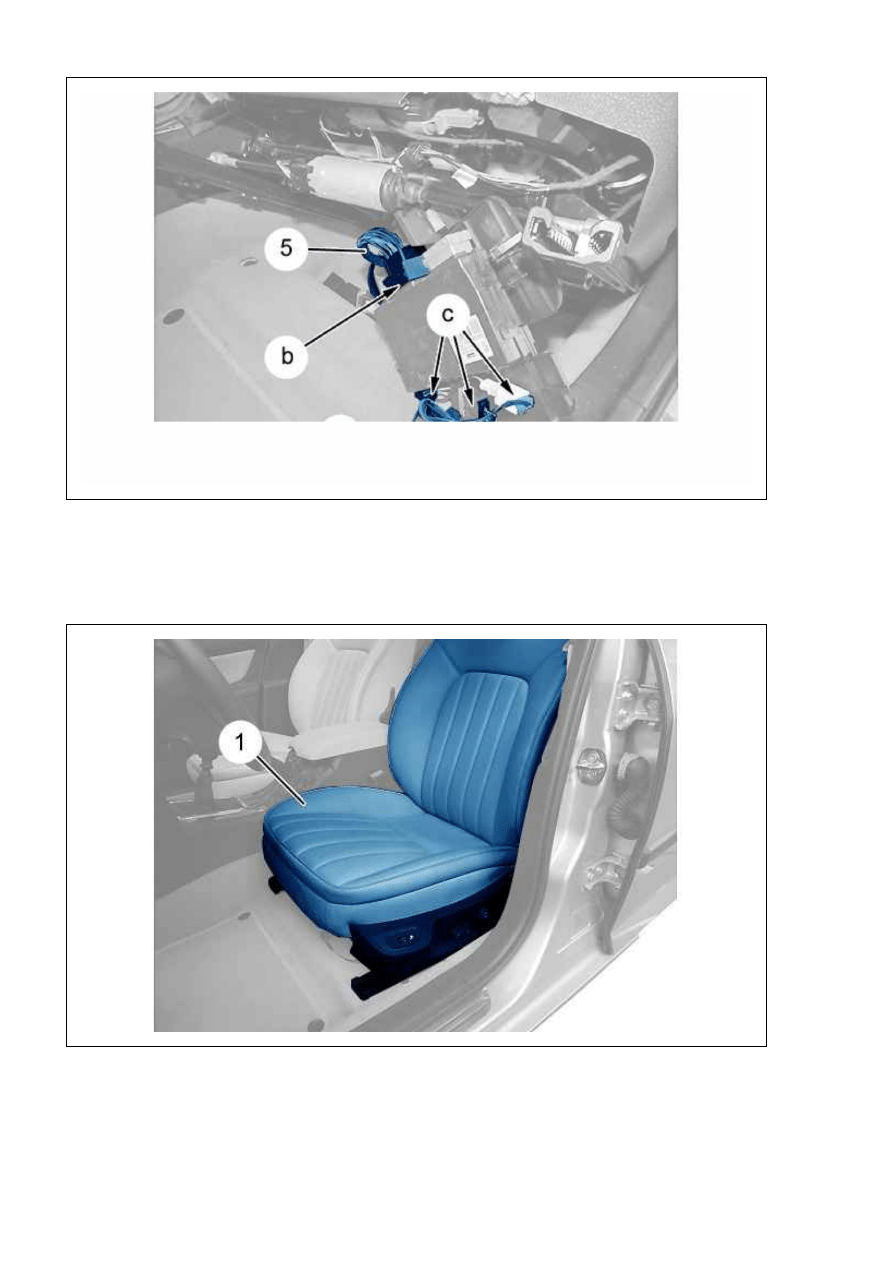

Rysunek : C5GG0CGD

Odłączyć złącze (w "b").

Zwolnić zatrzaski - Odłączyć złącza (w "c") ; Za pomocą narzędzia [1350-ZZ].

Uwolnić wiązki przewodów elektrycznych (5), (6).

Rysunek : C5GG0CHD

UWAGA

UWAGA

UWAGA

UWAGA : Do wykonania następnej operacji 2 konieczne są dwie osoby.

Zdemontować przedni fotel (1) (Przez drzwi kierowcy).

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

407 - C5GG0155P0 - Demontaż - Montaż : Siedzenie przednie

http://127.0.0.1:6090/affiche.do?ref=C5GG0155P0&refaff=C5GG015...

3 z 4

2015-03-28 08:27

background image

Nałożyć na gwint śrub środek zapobiegający odkręcaniu (2), (3).

Dokręcić śruby (2), (3) momentem 2 daNm .

Podłączyć akumulator .

Sprawdzić działanie osprzętu.

407 - C5GG0155P0 - Demontaż - Montaż : Siedzenie przednie

http://127.0.0.1:6090/affiche.do?ref=C5GG0155P0&refaff=C5GG015...

4 z 4

2015-03-28 08:27
