Politechnika Lubelska
Elektrotechnika i Informatyka

Laboratorium: Instalacji i oświetlenia
elektrycznego

Imię i nazwisko:

Głuszczak Łukasz

Grupa:

ED 6.2

Semestr:

VI

Rok akademicki:

2010/2011

Temat dwiczenia:
Badanie wyłączników różnicowoprądowych.

Data wykonania:
15.05.2011

Ocena:

1. Cel dwiczenia

Celem dwiczenia jest poszerzenie wiadomości na temat ochrony przeciwporażeniowej przez zastosowanie

urządzeo ochronnych różnicowoprądowych oraz wykonanie pomiarów określających skutecznośd zadziałania
wyłącznika różnicowoprądowego.

2. Stanowisko pomiarowe


a) schematyczne

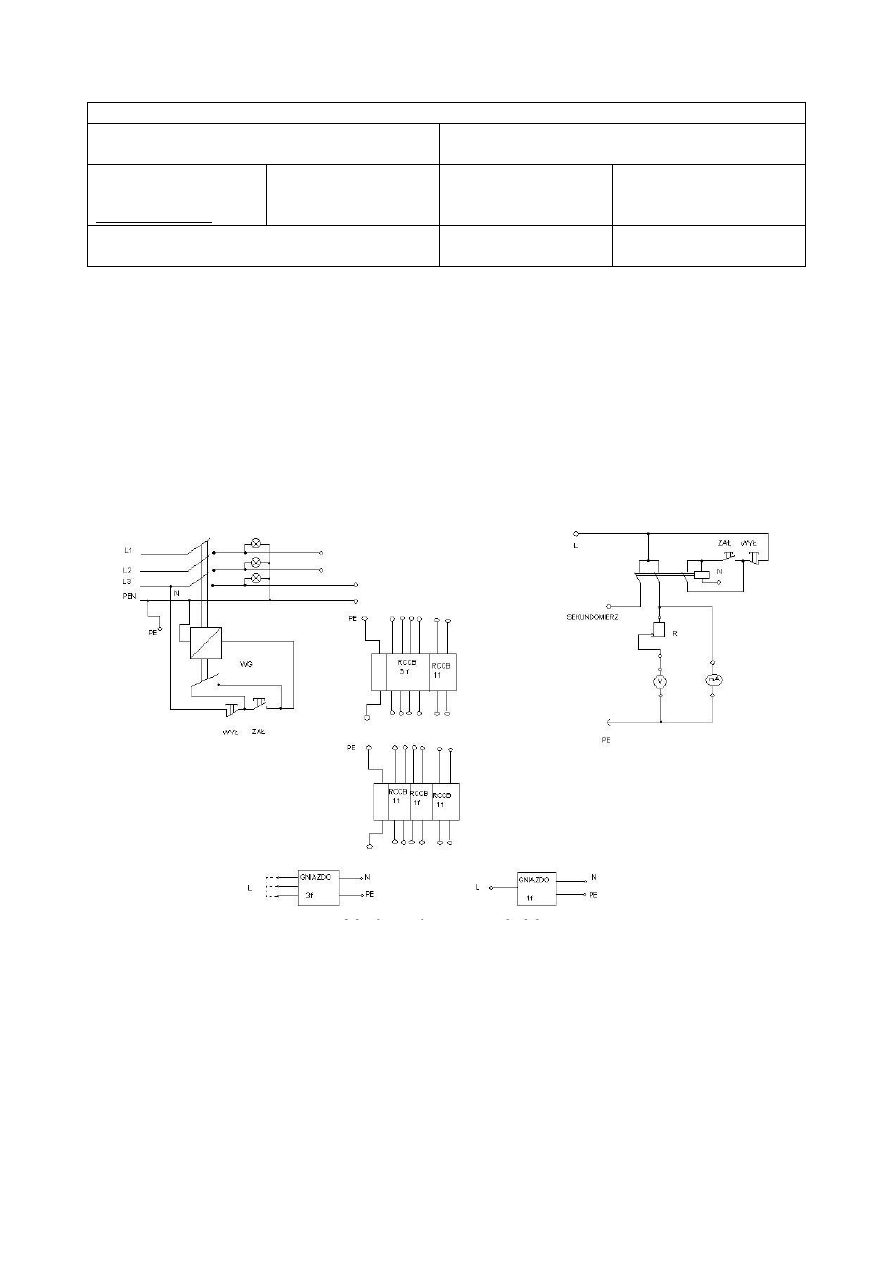

Rys.1.Widok płyty czołowej stanowiska laboratoryjnego








background image

b) graficzne

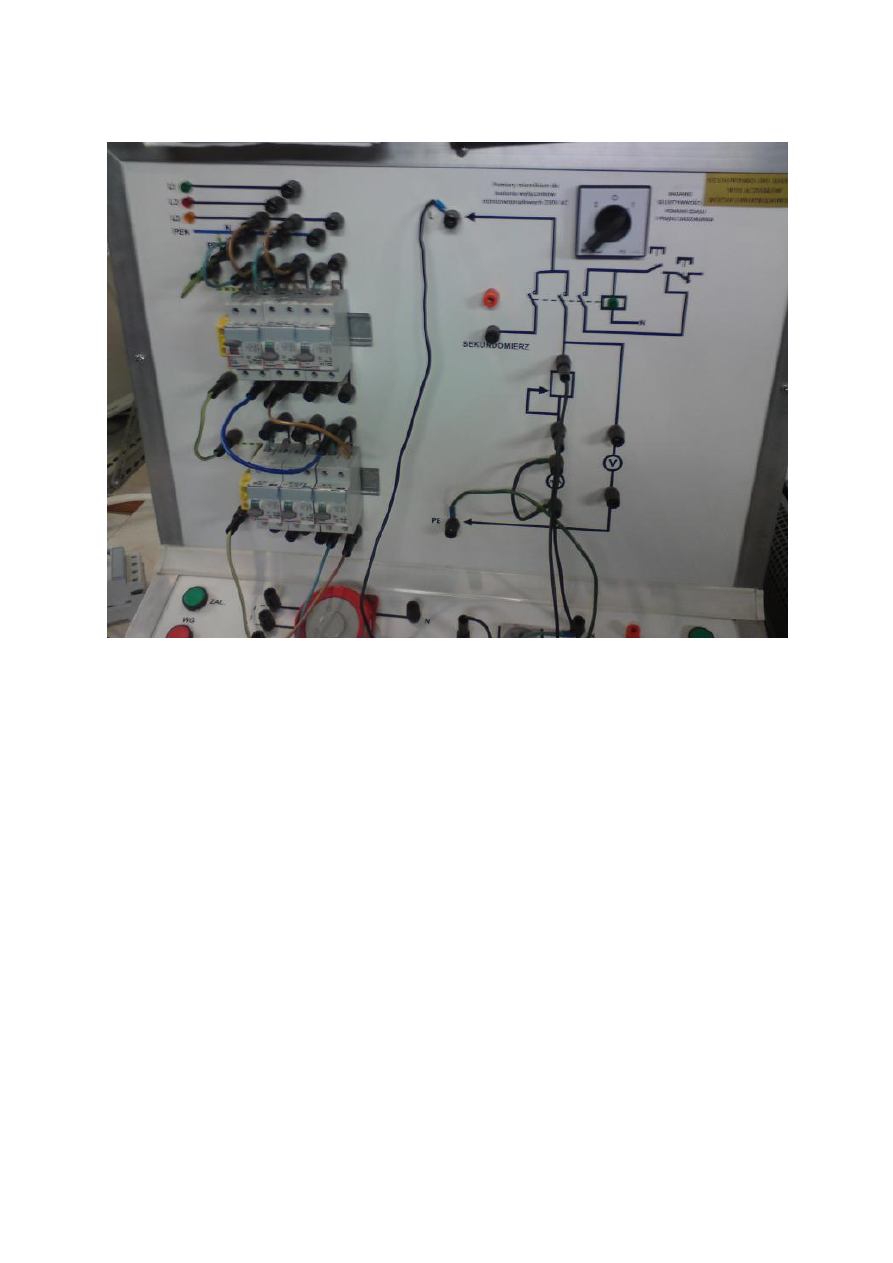

Rys.2. Praktyczne stanowisko do badania właściwości wyłączników różnicowoprądowych.


Lista badanych wyłączników różnicowoprądowych:

a)

Prąd różnicowy I

ΔR

=30mA, zabezpieczony wkładką 25A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych.

b)

Prąd różnicowy I

ΔR

=30mA, zabezpieczony wkładką 25A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych i pulsujących jednopołówkowych;

c)

Prąd różnicowy I

ΔR

=30mA, zabezpieczony wkładką 25A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych i pulsujących jednopołówkowych, Hpi-
krótkozwłoczny;

d)

Prąd różnicowy I

ΔR

=100mA, zabezpieczony wkładką 25A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych i pulsujących jednopołówkowych;

e)

Prąd różnicowy I

ΔR

=300mA, zabezpieczony wkładką 25A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych;

f)

Selektywny, prąd różnicowy I

ΔR

=300mA, zabezpieczony wkładką 63A, wytrzymałośd do 10000A, wytrzymałośd

temperaturowa -25˚C, stosowany do prądów sinusoidalnych;




background image

3. Badanie wartości prądów powodujących zadziałanie wyłącznika różnicowoprądowego

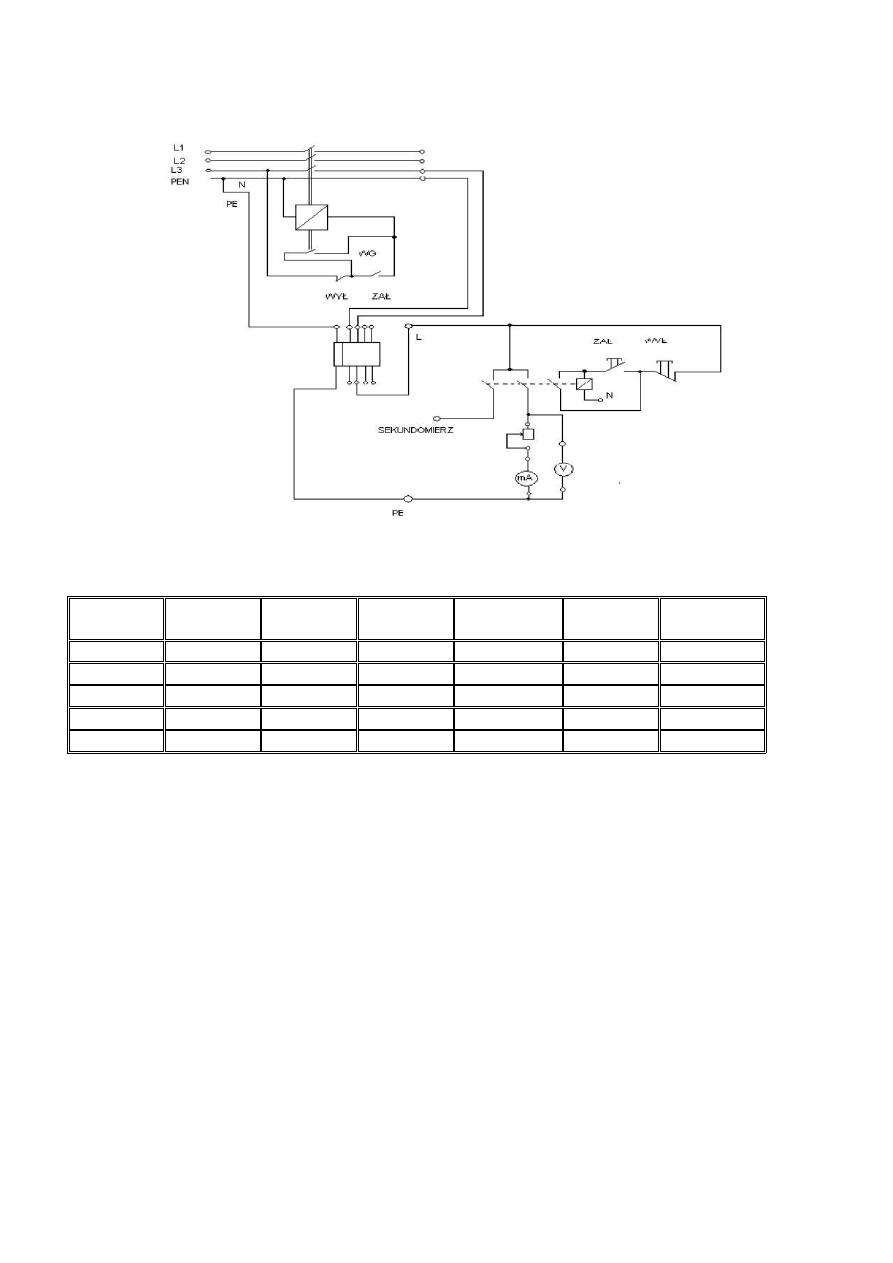

Rys.3.Schemat połączeo do badania wartości prądów.

Wartośd

wyłącznika

I

ΔR

= 30

I

ΔR

= 30

I

ΔR

= 30

I

ΔR

= 100

I

ΔR

= 300

I

ΔR

= 300

Lp.

I [mA]

I [mA]

I [mA]

I [mA]

I [mA]

I [mA]

1

18,8

14,3

16,3

70,5

247,3

199,7

2

19,3

15,4

16,0

77,6

253,2

192,9

3

19,0

15,6

16,3

73,0

243,6

223,9

Średnia

19,0

15,4

16,2

73,7

248,0

205,5


Tab.1 Zestawienie wyników otrzymanych podczas badania wartości prądów

Prąd zadziałania urządzenia ochronnego różnicowoprądowego musi zawierad się w granicach

0,5I

Δn

÷I

Δn

, gdzie I

Δn

jest znamionowym prądem różnicowym. Rozpatrując otrzymane wyniki ,możemy

stwierdzid, że dla sześciu badanych wyłączników różnicowoprądowych powyższa zależnośd została spełniona.












background image

4. Badanie czasów wyłączeo wyłącznika różnicowoprądowego



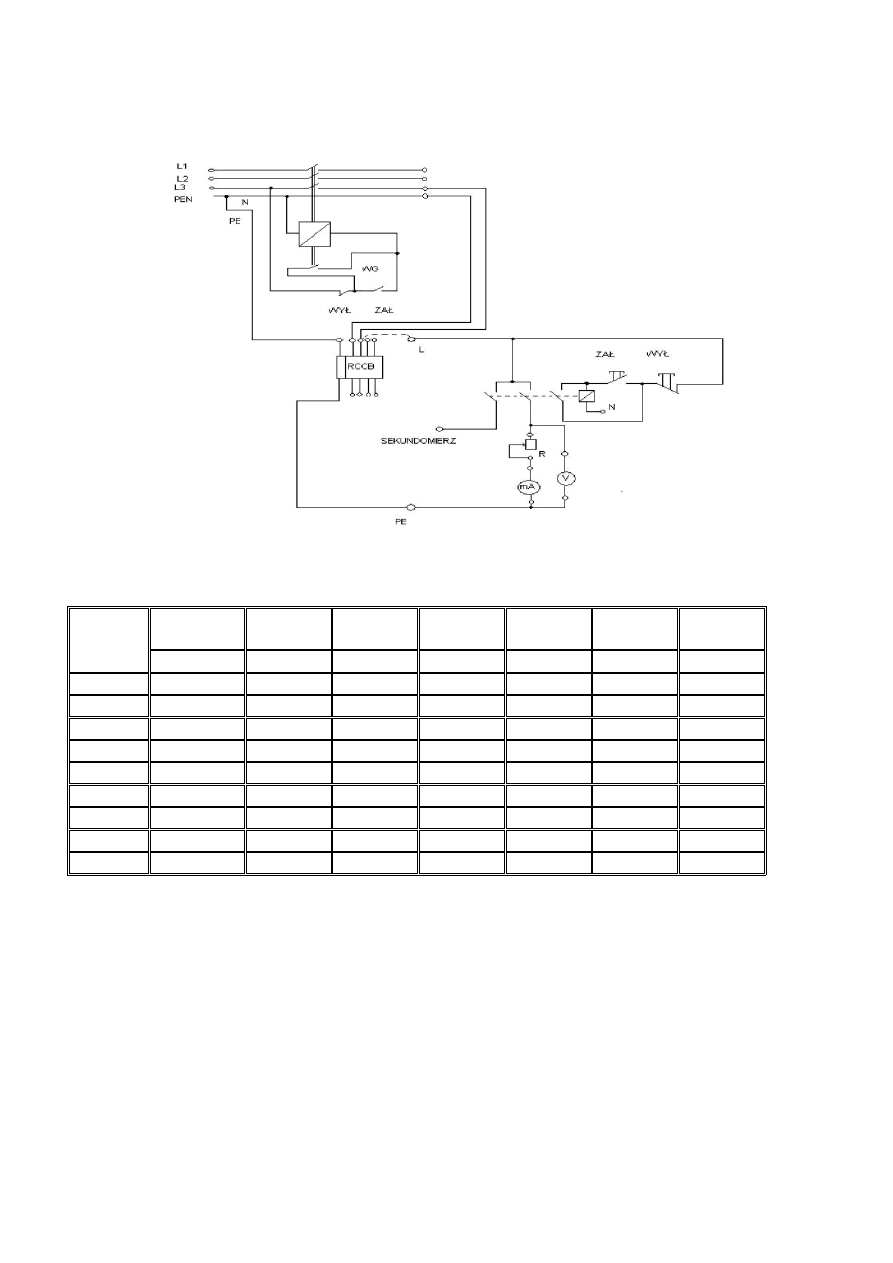

Rys.4.Schemat połączeo do badania czasów wyłączeo – ustawianie wartości prądu.

Wartośd
nastawy

[mA]

Wartośd

wyłącznika

I

ΔR

= 30

I

ΔR

= 30

I

ΔR

= 30

I

ΔR

= 100

I

ΔR

= 300

I

ΔR

= 300

Lp.

t [ms]

t [ms]

t [ms]

t [ms]

t [ms]

t [ms]

30

1

27,7

37,7

163,7

-

-

-

60

2

26,3

28,7

87,3

-

-

-

100

3

-

-

-

39,7

-

-

150

4

24,3

23,7

54

-

-

-

200

5

-

-

-

28,7

-

-

300

6

-

-

-

-

46,0

336,7

500

7

-

-

-

26,3

-

-

600

8

-

-

-

-

35,7

150,3

1,5A

9

-

-

-

-

27,0

93,0


Tab.2 Zestawienie wyników podczas badania czasów wyłączeo



5. Badanie selektywności wyłączników różnicowoprądowych

2.( I

ΔR

=300mA) +6.(I

ΔR

=30mA) – selektywnośd zachowana do 300mA, od 500mA losowe zadziałanie – brak

selektywności

1.(S, I

ΔR

=300mA) +4.( I

ΔR

=30mA, Hpi) – zachowana selektywnośd w całym zakresie

1.( S, I

ΔR

=300mA) +6.(I

ΔR

=30mA) – zachowana selektywnośd w całym zakresie

3.( I

ΔR

=100mA) +6.(I

ΔR

=30mA) – selektywnośd zachowana do 150mA, od 300mA działanie obydwu

background image

6. Wnioski i spostrzeżenia


Zaobserwowane przez nas zjawiska oraz odczytane wyniki pomiarów z prób: badanie czasów wyłączeo

wyłącznika różnicowoprądowego, badanie prądów powodujących zadziałanie wyłącznika różnicowoprądowego
oraz badanie selektywności dowiodły prawidłowego funkcjonowania użytych zabezpieczeo. Podczas próby
prądów aby zadziałał wyłącznik powinna byd spełniona zależnośd, 5I

Δn

÷ I

Δn

, gdzie I

Δn

jest znamionowym prądem

różnicowym. Podczas próby czasów zadziałania dla każdego wyłącznika braliśmy prądy każdy dwukrotnie większy
od poprzedniego, tzn. dla I

ΔR

= 300mA był 300, 600 , 1500 mA Zgodnie z teorią czasy za każdym razem były coraz

to mniejsze. Z próby badania selektywności można było zaobserwowad zachowania się wyłączników w różnych
układach.(różne prądy zadziałania). Należy podkreślid że wszystkie badane wyłączniki różnicowoprądowe były
wysokoczułe.
