Mieszane połączenia rezystorów.

W przypadku mieszanych połączeń rezystorów należy zastosować metodę redukcji
(u

praszczania) rozpatrywanego obwód do coraz prostszej postaci, stosując poznane



wzory dla grup elementów połączonych w sposób szeregowy lub równoległy.

Poniższy przykład ilustruje sposób takiego postępowania.

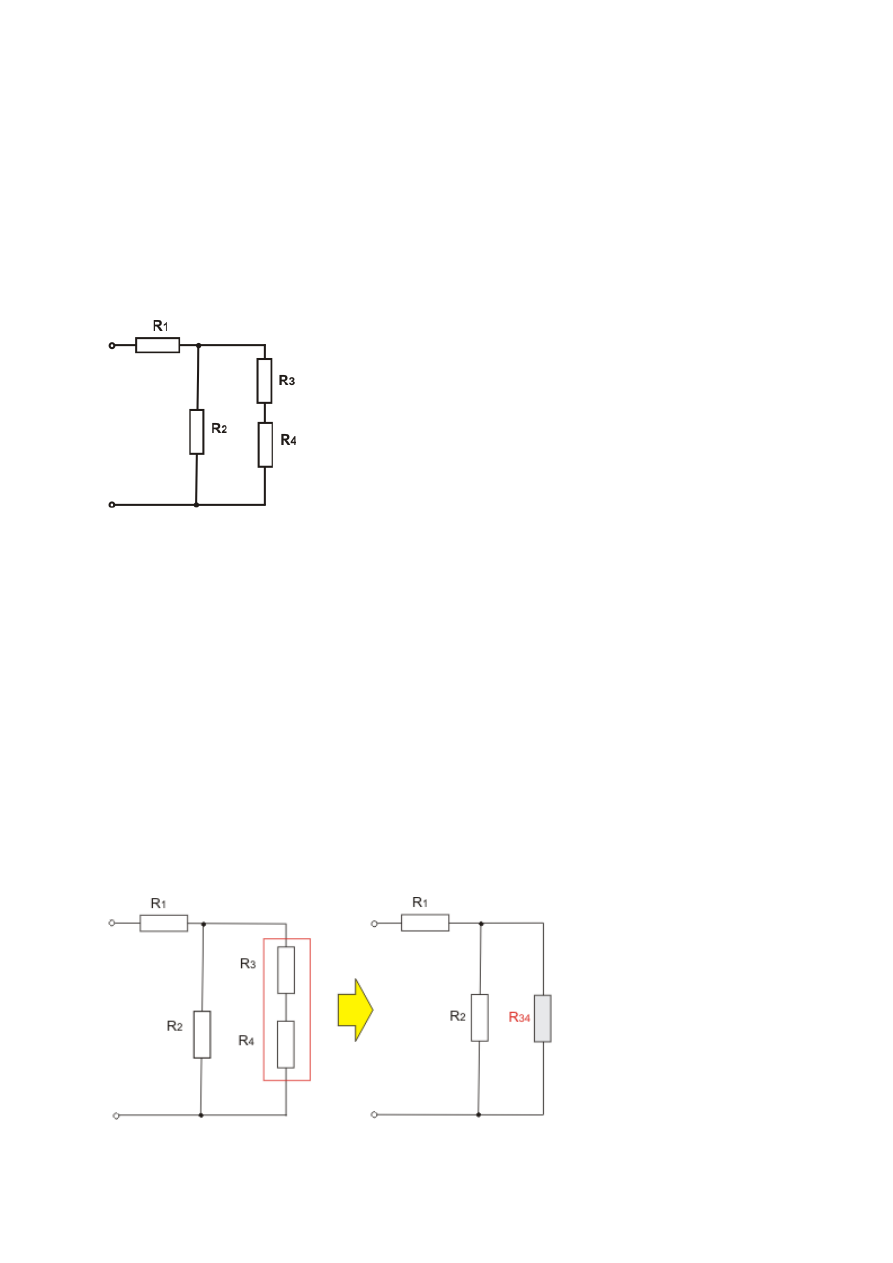

Rys.216-1.
Mieszany układ połączeń rezystorów.



Przykład
Obliczyć rezystancję zastępczą układu rezystorów, przedstawionego na rys.216-1.
Wartości rezystancji poszczególnych rezystorów wynoszą:
R= 30

Ω , R

2

 = 200

Ω , R

3

 = 130

Ω i R

4

  = 70

Ω  .

Dane: R

1

 = 30

Ω

          R

2

 = 200

Ω

          R

3

 = 130

Ω

          R

4

 = 70

Ω

Szukane: R

1234

=?

Rozwiązanie.

Krok 1

Analizując układ połączeń rezystorów widać, że rezystory R

3

 i R

4



są połączone szeregowo



w gałęzi obwodu (rys.216-2). Obliczając rezystancję zastępczą R

34



dla rezystorów R

3

   i R

4



wykonamy pierwszy krok w uproszczeniu układu rezystorów. Dla elementów połączonych
szeregowo należy dodać wartości ich rezystancji.



Rys.216-2
Redukcja połączonych szeregowo rezystorów



R

34

  = R

3

  +  R

4

R

34

  = 130

Ω + 70 Ω

R

34

  = 200

Ω

Krok 2

Zastępując dwa rezystory rezystorem zastępczym R

34

uzyskaliśmy układ, w którym

rezystor R

34



połączony jest równolegle z rezystorem R

2



. W następnym kroku obliczamy

rezystancję zastępczą R

234

, połączonych równolegle rezystorów R

2

  i  R

34

. (rys.216-3)



Rys.216-3
Redukcja połączonych równolegle rezystorów

234

2

34

1

1

1

R

R

R







234

1

1

1

2

R

200

200

200









234

200

R

100

Ω

2







Krok 3

Na koniec dodajemy szeregowo połączone rezystancje  R

1

  i R

234

.

W efekcie uzyskaliśmy

rezystor zastępczy R

1234



układu połączeń czterech rezystorów, którego wartość wynosi:

R

1234

 = R

1

+ R

234

R

1234

 =

30 Ω+ 100 Ω



R

1234

 =

130 Ω



Odpowiedź:
Rezystor zastępczy dla przedstawionego układu połączeń mieszanych rezystancji, ma
wartość 130 Ω . W praktyce oznacza to, że skomplikowane układy mieszanych połączeń
rezystorów możemy zastąpić jednym rezystorem zastępczym o ściśle określonej wartości.

Sposób upraszczania złożonych układów rezystancji i umiejętność obliczania wartości
rezystancji zast

ępczej przydaje się podczas obliczania obwodów elektrycznych.

Podczas analizy i obliczania złożonych układów połączeń rezystorów, w początkowej fazie
nauki zaleca się przekształcanie schematu połączeń do prostszej, bardziej czytelnej postaci.

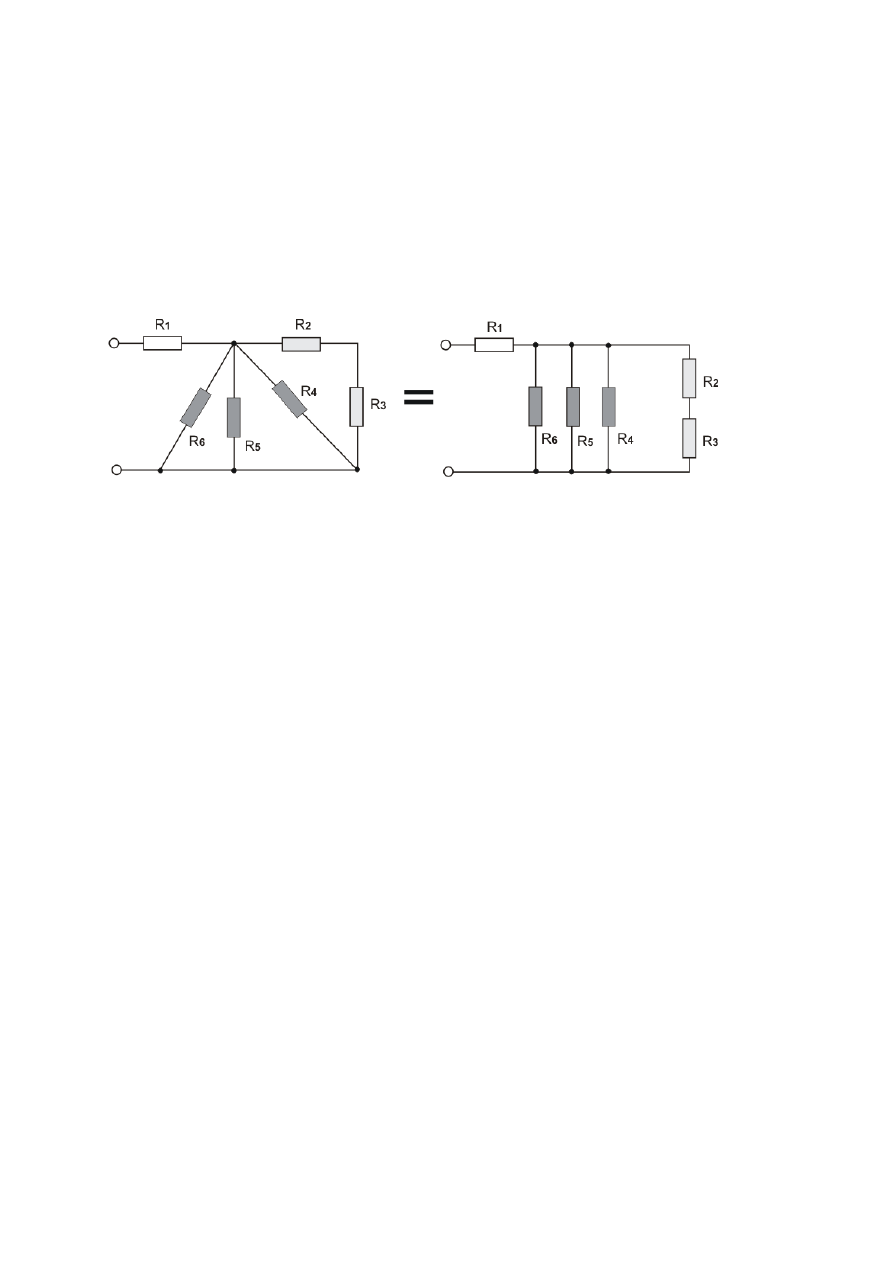

Na rys.217-2  przedstawiono

przykład takiego działania.









Rys.217-2.



Przekształcenie układu połączeń rezystorów
