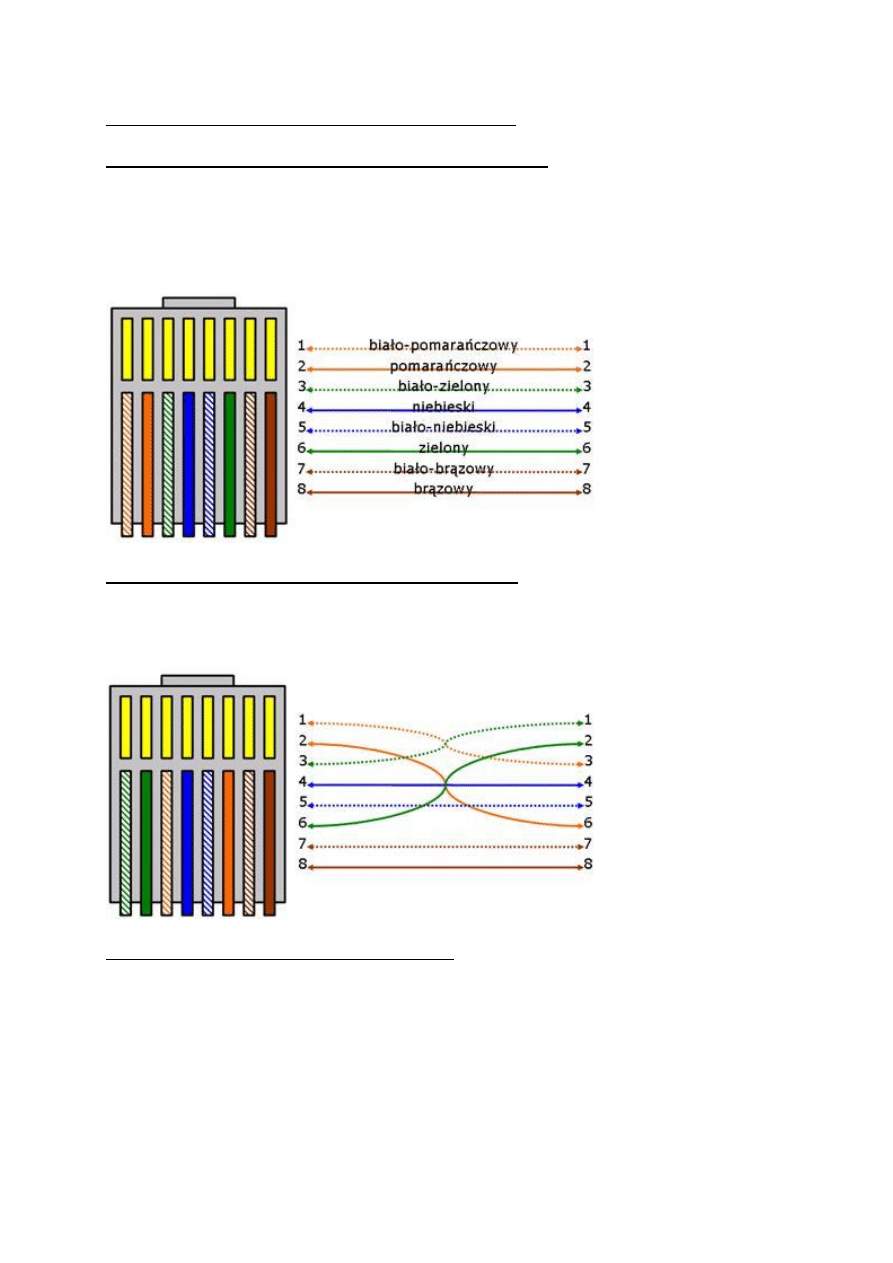

3. Schemat połączeń kabli sieciowych w sieciach LAN

Kabel sieciowy niekrosowany - (standard EIA/TIA568A): służy do łączenia komputerów
ze switchami lub hubami. Wtyczki na obydwóch końcach kabla niezależnie czy krosowanego
czy niekrosowanego zarabiamy w ten sam sposób. Aby zrobić kabel sieciowy niekrosowany
chwytamy wtyczkę RJ45 tak, aby otwór (dziura) na kabel był skierowany do nas a zatrzask
wtyczki był skierowany do dołu. Następnie zdejmujemy izolację ze skrętki sieciowej i
układamy kable w kolejności jak poniżej:

Kabel sieciowy krosowany - (standard EIA/TIA568B): służy do bezpośredniego łączenia
dwóch komputerów. Jeśli chcemy zrobić taki kabel to postępujemy analogicznie jak w
przypadku kabla niekrosowanego (opis powyżej) z tym że zmieniamy kolejność kabli w
jednej z wtyczek na następujący:

4. Konfiguracja sieci pod systemem Windows

W ćwiczeniu połączyliśmy dwa komputery w sieć przy pomocy 2 kart sieciowych oraz kabla
krosowanego. Po przygotowaniu odpowiednio długiego kabla sieciowego przeszliśmy i
podłączeniu do kart sieciowych przeszliśmy do konfigurowania sieci. Utworzyliśmy nowe
połączenie lokalne. Po wybraniu właściwości naszego połączenia, pod zakładką ogólne
należy kliknąć na właściwości "Protokołu Internetowy (TCP/IP)".

background image

Teraz ustawiliśmy zadany adres IP, czyli 32-bitowy adres identyfikujący nasz komputer w
sieci, oraz maskę podsieci na każdym komputerze odpowiednio z wytycznymi podanymi
przez prowadzącego w następujący sposób:

IP komputera "1" - 192.168.2.129

IP komputera "2" - 192.168.2.130

Maska podsieci - 255.255.255.248

5. Badanie działania sieci komendami "ping" oraz "ipconfig".

Następnie przy pomocy programu ping sprawdziliśmy, czy cała operacja przebiegła
pomyślnie. Na komputerze o adresie 192.168.2.129 w menu start -> uruchom wpisaliśmy
ping 192.168.2.130. Otrzymaliśmy następujący komunikat:

Badanie 192.168.2.130 z użyciem 32 bajtów danych

Odpowiedź z 192.168.2.130: bajtów=32 czas<1 ms TTL=64

Następnie program wysłał kolejne 3 pakiety, które zostały odebrane. Ponieważ czas
oczekiwania na pakiety był mniejszy od 1ms oraz nie było straconych pakietów, możemy
uznać, że komputery zostały poprawnie połączone ze sobą.

Po pomyślnym teście naszego połączenia zgodnie z instrukcją przystąpiliśmy do odczytu
adresów MAC kart sieciowych. Media Access Control address - jest to sprzętowy adres karty
sieciowej Ethernet i Token Ring, unikalny w skali światowej, nadawany przez producenta
danej karty podczas produkcji. Adres ten jest 48-bitowy z czego pierwsze 24 bity oznaczają
producenta, a następne 24 bity oznaczają kolejny egzemplarz karty; na przykład adres MAC
"00-0A-E6-3E-FD-E1" oznacza, że karta została wyprodukowana przez ECS i producent
nadał jej numer 3E-FD-E1 heksadecymalnie.

background image

Korzystając z programu ipconfig (użyliśmy opcji /all) wyświetliliśmy konfigurację sieci która
wyglądała podobnie do przedstawionej poniżej:

Karta Ethernet Połączenie sieci bezprzewodowej 3:

Sufiks DNS konkretnego połączenia :

Opis . . . . . . . . . . . . . . : 22M WLAN Adapter

Adres fizyczny. . . . . . . . . . : 00-30-4F-29-ED-D1

DHCP włączone . . . . . . . . . . : Nie

Adres IP. . . . . . . . . . . . . : 192.168.13.222

Maska podsieci. . . . . . . . . . : 255.255.255.0

Brama domyślna. . . . . . . . . . : 192.168.13.254

Serwery DNS . . . . . . . . . . . : 192.168.0.1

Odczytaliśmy adresy MAC naszych komputerów:

192.168.2.129 - 00-02-B3-08-9B-69

192.168.2.130 - 00-02-B3-08-73-67

Po odwiedzeniu strony: http://standards.ieee.org/regauth/oui/oui.txt dowiedzieliśmy się, że
producentem używanych kart jest:

Intel CorporationM/S: JF3-4202111 N.E. 25th Ave.Hillsboro OR 97124UNITED STATES
