WYPOSAŻENIE

84

WYPOSAŻENIE BAGAŻNIKA

(407SW)

3. Osłona bagaży
Aby zdjąć osłonę należy:
 Odpiąć przednie końcówki, a na-

stępnie wyjąć osłonę.

Aby założyć osłonę należy:
 Ustawić przednie końcówki na

wspornikach, a następnie lekko

docisnąć umieszczając je na swo-

im miejscu.

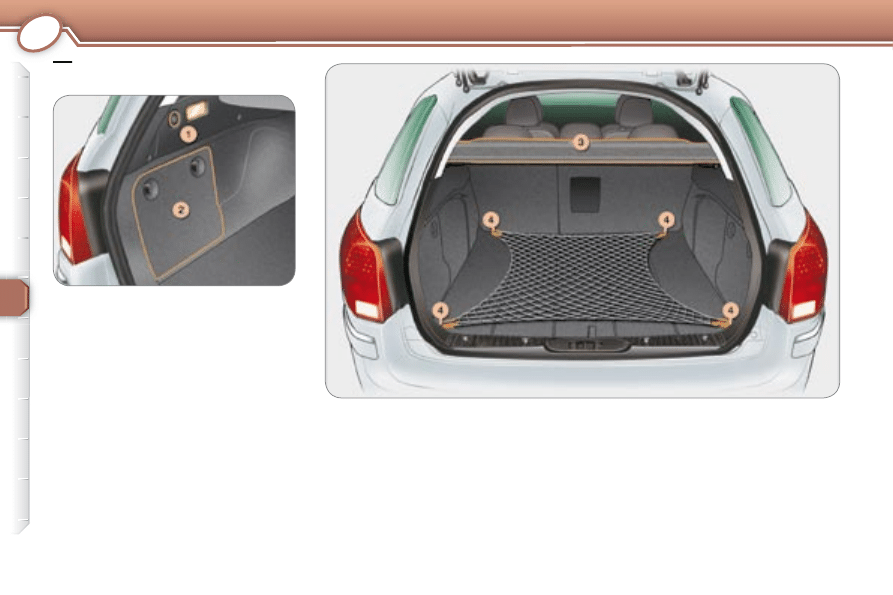

1. Gniazdo akcesoriów 12V

(maksymalnie 100 W) oraz

lampka oświetlenia bagażnika

Jest to gniazdo 12 V typu zapalniczka.

Zamontowane jest na tylnym lewym

obiciu, zasilane po włączeniu zapłonu.

Lampka oświetlenia bagażnika zapala

się po otworzeniu bagażnika lub tylnej

szyby.

4. Zaczepy mocowania
Na podłodze bagażnika znajdują się

cztery zaczepy mocowania służące

do zaczepienia siatki przytrzymującej

bagaże.

2. Schowki
Po obu stronach bagażnika znajdują się

pojemniki, w których można schować:

- po lewej stronie: pojemnik z ole-

jem, apteczkę, zestaw do szybkiej

naprawy opony,

- po prawej strony (poza zestawem

Hi-Fi JBL): pudełko z żarówkami,

trójkąt ostrzegawczy (stojak), siat-

kę przytrzymującą bagaże.

background image

6

WYPOSAŻENIE

85

Siatka przytrzymująca wysokie

przedmioty

Siatka przytrzymująca wysokie przedmio-

ty może być przymocowana za przednimi

siedzeniami (w pierwszy rzędzie) lub za

tylną kanapą (w drugim rzędzie).

Aby zamocować siatkę należy:
 złożyć siedzenia tylne,
 ustawić nawijacz siatki przytrzymu-

jącej wysokie przedmioty powyżej

dwóch szyn

5 umieszczonych za

tylnymi siedzeniami (kanapa 2/3).

Dwa zagłębienia

6 znajdują się po-

wyżej dwóch szyn,

 wsunąć dwie szyny

5 w zagłębie-

nia

6 ,

 popchnąć nawijacz (wzdłuż) od

strony prawej na lewą, aby zablo-

kować,

 ustawić oparcie tylnych foteli.

Aby zamocować siatkę w

1 rzędzie :

 pochylić oparcie tylnych foteli,
 otworzyć zaślepki

7 górnych mo-

cowań,

 rozwinąć siatkę zabezpieczającą

wysokie przedmioty i ustawić koń-

cówki metalowego drążka siatki w

odpowiednich zagłębieniach mo-

cowania. Upewnić się, czy haczyki

są prawidłowo ustawione na szy-

nach w zagłębieniu

7 ,

 pociągnąć za metalowy drążek

siatki przytrzymującej wysokie

przedmioty w celu ustawienia dru-

giego haczyka w zagłębieniu.

Uwaga : W przypadku moco-

wania za siedzeniami przed-

nimi, oparcia siedzeń tylnych

powinny być złożone (patrz

rozdział na temat kanapy tyl-

nej).

background image

6

WYPOSAŻENIE

86

Aby zamocować siatkę w

2 rzędzie :

 otworzyć zaślepkę

8 odpowiednich

górnych mocowań,

 od strony tylnej kanapy, rozwinąć

siatkę przytrzymującą wysokie

przedmioty popychając aby wyjąć

z haczyków przytrzymujących,

 ustawić końcówki metalowego

drążka siatki w odpowiednich za-

głębieniach mocowania. Upewnić

się, czy haczyki są prawidłowo

ustawione na szynach w zagłębie-

niu

8 ,

 pociągnąć za metalowy drążek

siatki przytrzymującej wysokie

przedmioty w celu ustawienia dru-

giego haczyka w zagłębieniu.

Aby rozłożyć

Aby złożyć

ZASŁONA BAGAŻY (407SW)
