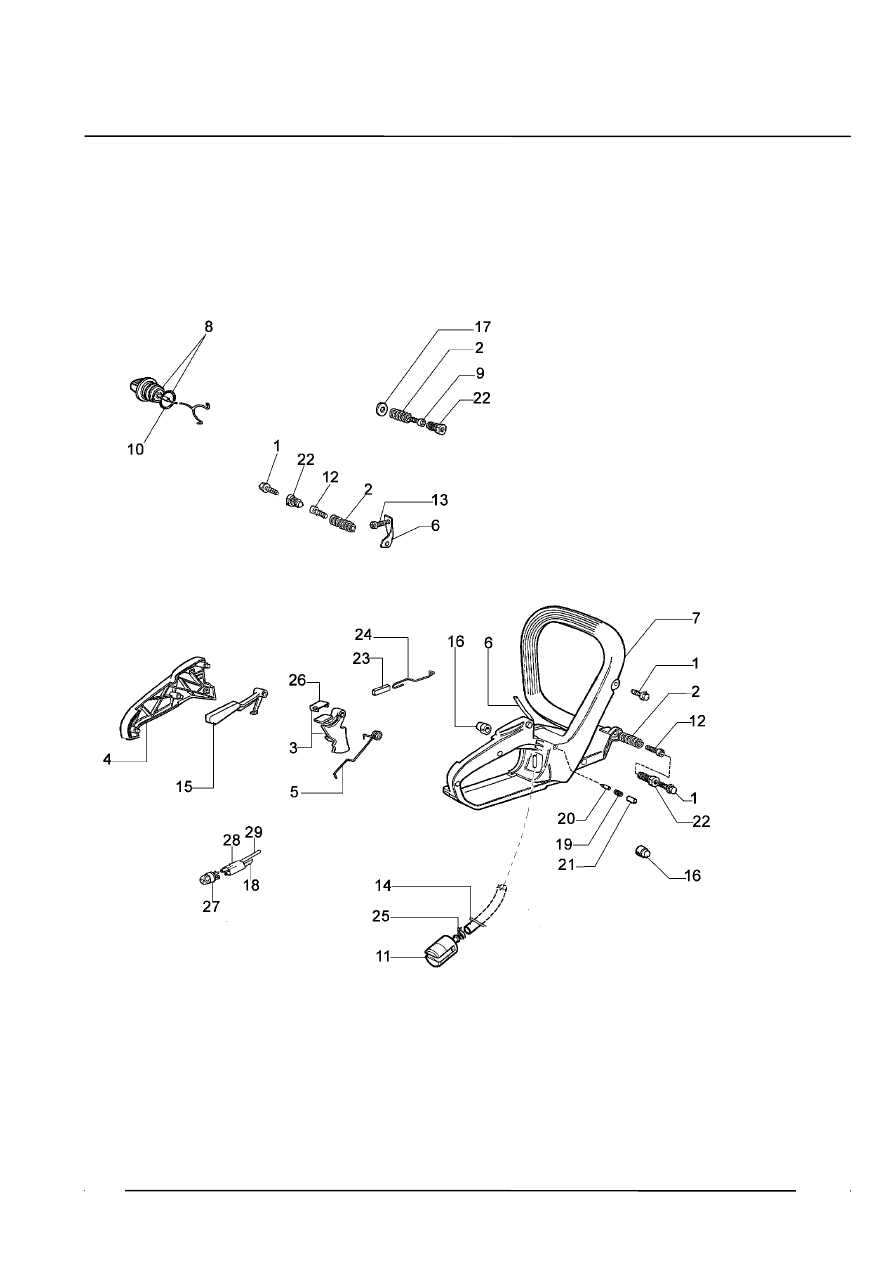

Illustration

Handgriff

940 C

1

11-2008

Illustration

Handgriff

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

2

11-2008

1

3

097000061A

Schraube

2

3

50050047

Feder

3

1

50052045

Kit starter

4

1

50050214

Deckel

5

1

097000028R

Feder

6

1

50050123R

Band

7

1

50120029R

Benzin tank

8

2

50052005R

Tankdeckel

9

2

3960073

Schraube

10

2

3049025

O-ring

11

1

094600450R

Filter

12

4

094600041R

Schraube

13

1

3960057R

Schraube

14

1

50050070A

Rohr

15

1

50050046AR

Hebel

16

2

50010061R

Stossdaempfer

17

1

3918010

Kugelscheibe

18

1

61110034

Rohr

19

1

094500575R

Feder

20

1

094500577A

Ventil

21

1

50050071

Ventiltank

22

3

50050182R

Halter

23

1

50070197A

Knopf

24

1

50050044A

Gas hebel

25

2

3059017

Schelle

26

1

50050119

Blech

27

1

50060012

Kraftstoffpumpe

28

1

50060021

Mantel

29

1

50060039

Rohr

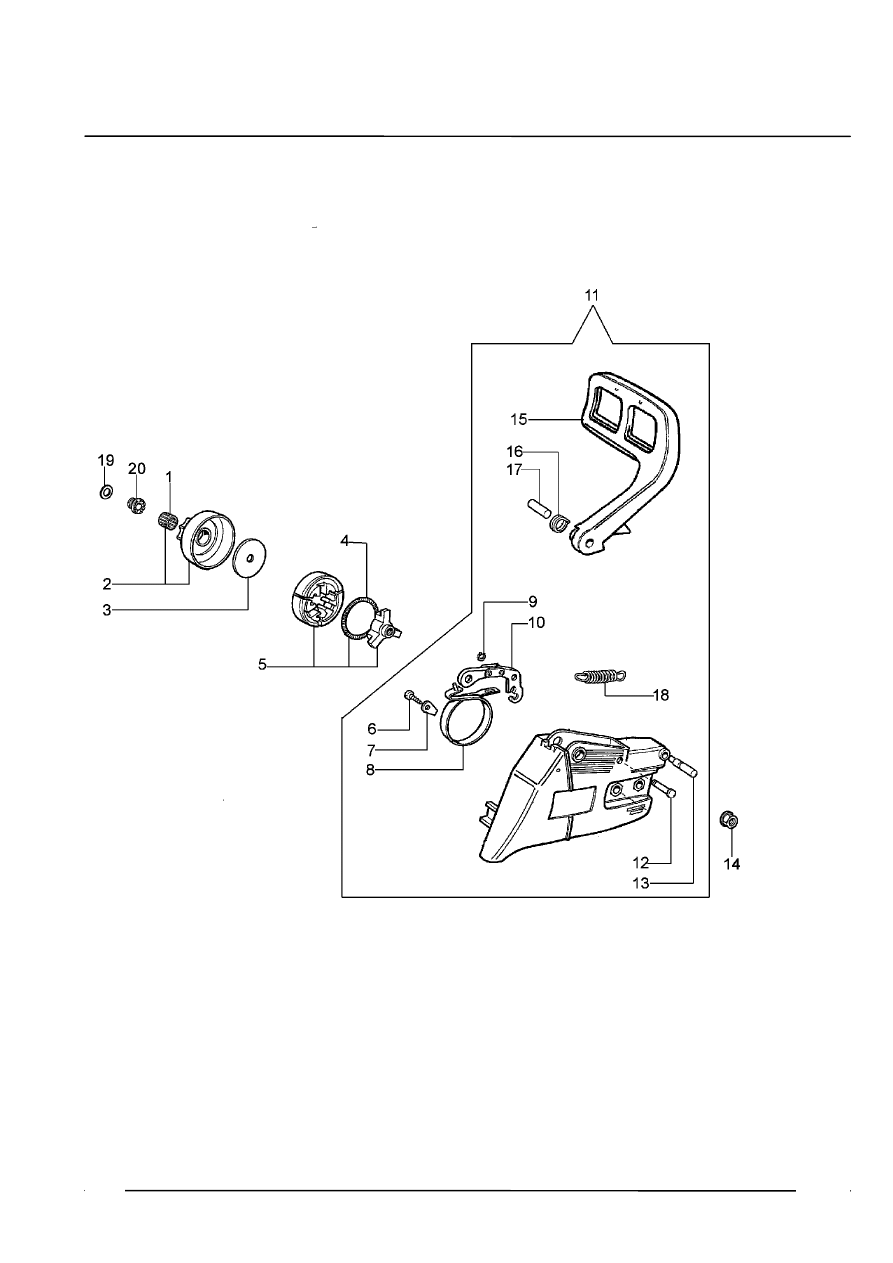

Illustration

Kupplung

940 C

3

11-2008

Illustration

Kupplung

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

4

11-2008

1

1

50030372

Lager

2

1

50060033

Kettenrad .325

3

1

004000352

Scheibe

4

1

094500029

Feder

5

1

094000129AR

Kupplung

6

1

3960070

Schraube

7

1

50050125R

Blech

8

1

50050039

Bremsband

9

1

3026003

Ring

10

1

097000146

Hebel

11

1

50052002AR

Kettenradschutz

12

1

097000106

Stift

13

1

50050064

Stift

14

2

50010148R

Mutter

15

1

50050040

Schultz

16

1

50010088AR

Feder

17

1

50050066

Stift

18

1

095000219

Feder

19

1

004400285

Scheibe

20

1

50060008R

Schneche .325

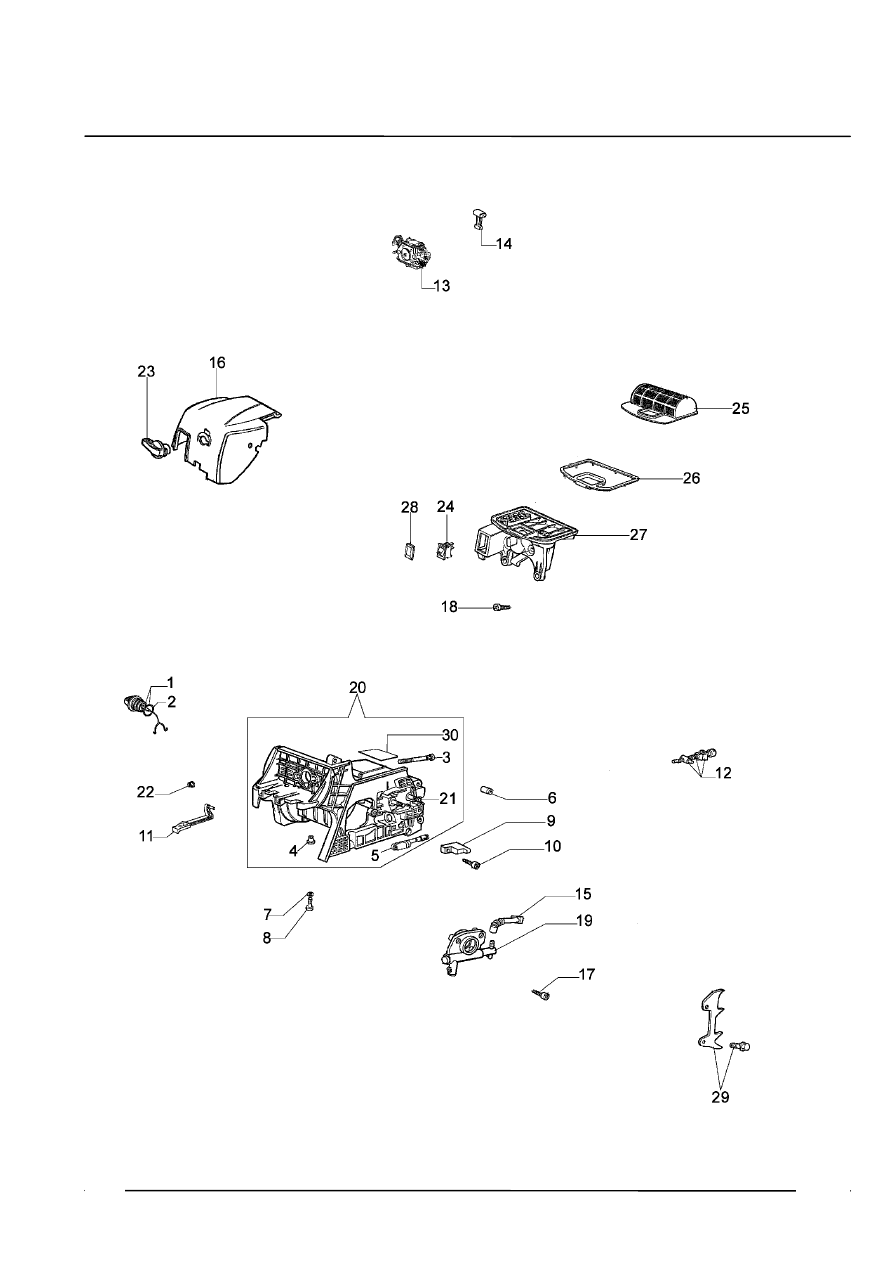

Illustration

Kurbelgehäuse und luftfilter

940 C

5

11-2008

Illustration

Kurbelgehäuse und luftfilter

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

6

11-2008

1

1

50052005R

Tankdeckel

2

1

3049025

O-ring

3

2

50070067A

Spannstange

4

4

50050067

Distanzstuck

5

1

50052006A

Oelfilter

6

1

097000229R

Entlueftungsventi

7

4

3833073

Kugelscheibe

8

4

3860096

Schraube

9

1

094600369R

Schultz

10

1

094600041R

Schraube

11

1

50050269B

Starterhebel

12

1

50050133

Kettespannschr.

13

1

2318940R

Vergaser WT-561A

14

1

50050121

Flansch

15

1

50050049R

Rohr

16

1

50050037

Deckel

17

3

3960074

Schraube

18

2

3960057R

Schraube

19

1

50170051AR

Oelpumpe

20

1

50060091R

Kurbelgehause

21

2

50050052

Stiftschraube

22

1

3933100R

Mutter

23

1

50050034

Knopf

24

1

2317021R

Schalter

25

1

50050036AR

Luft filter

25

1

50050331R

Luft filter optional

26

1

50050056BR

Dichtung

27

1

50050035B

Halter

28

1

2317013

Schultz

29

1

50062023

Anschlag

30

1

50050122

Schultz

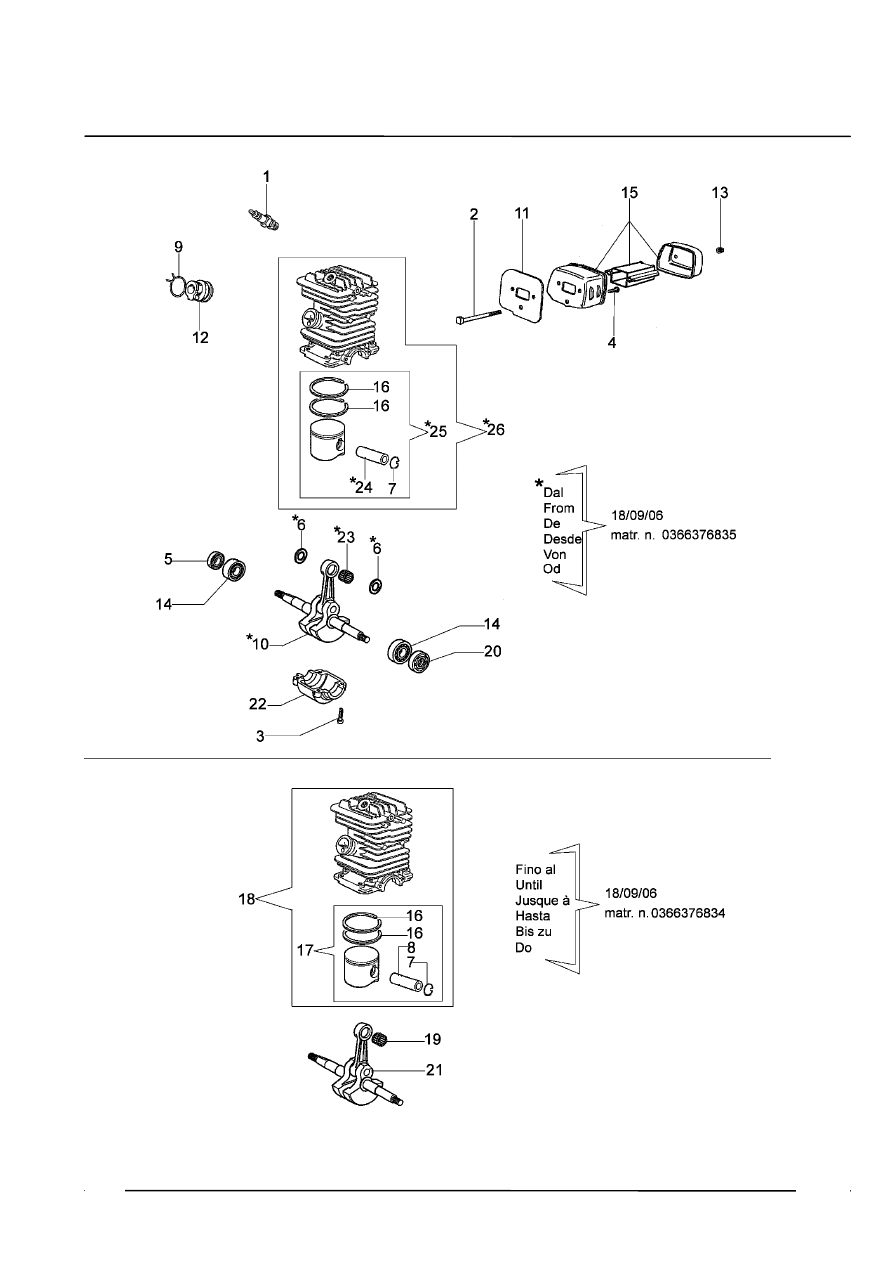

Illustration

Motor

940 C

7

11-2008

Illustration

Motor

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

8

11-2008

1

1

3055114

Zündkerze

2

2

50050032

Schraube

3

4

3801047

Schraube

4

2

3960073

Schraube

5

1

3050022R

Minutering

6

2

50110043R

Scheibe

7

2

004900061R

Kranz

8

1

50050222

Kolben ring

9

1

094600103

Schelle

10

1

50110045R

Kurbelwelle

11

2

50060076

Dichtung

12

1

50050010

Kollektor

13

2

3933100R

Mutter

14

2

094000006

Lager

15

1

50050027A

Auspuff

16

1

004000015R

Kolbenring

17

1

50060027A

Kolben komplet Ø40

18

1

50060028B

Zylinder

19

1

3037013

Lager

20

1

3050024R

Kobelnring

21

1

50050001

Kurbelwelle

22

1

50050016R

Deckel

23

1

50110044

Lager

24

1

50110047R

Kolbenbolzen

25

1

50120034

Kolben kpl.

26

1

50060103

Zylinder kpl. Ø40

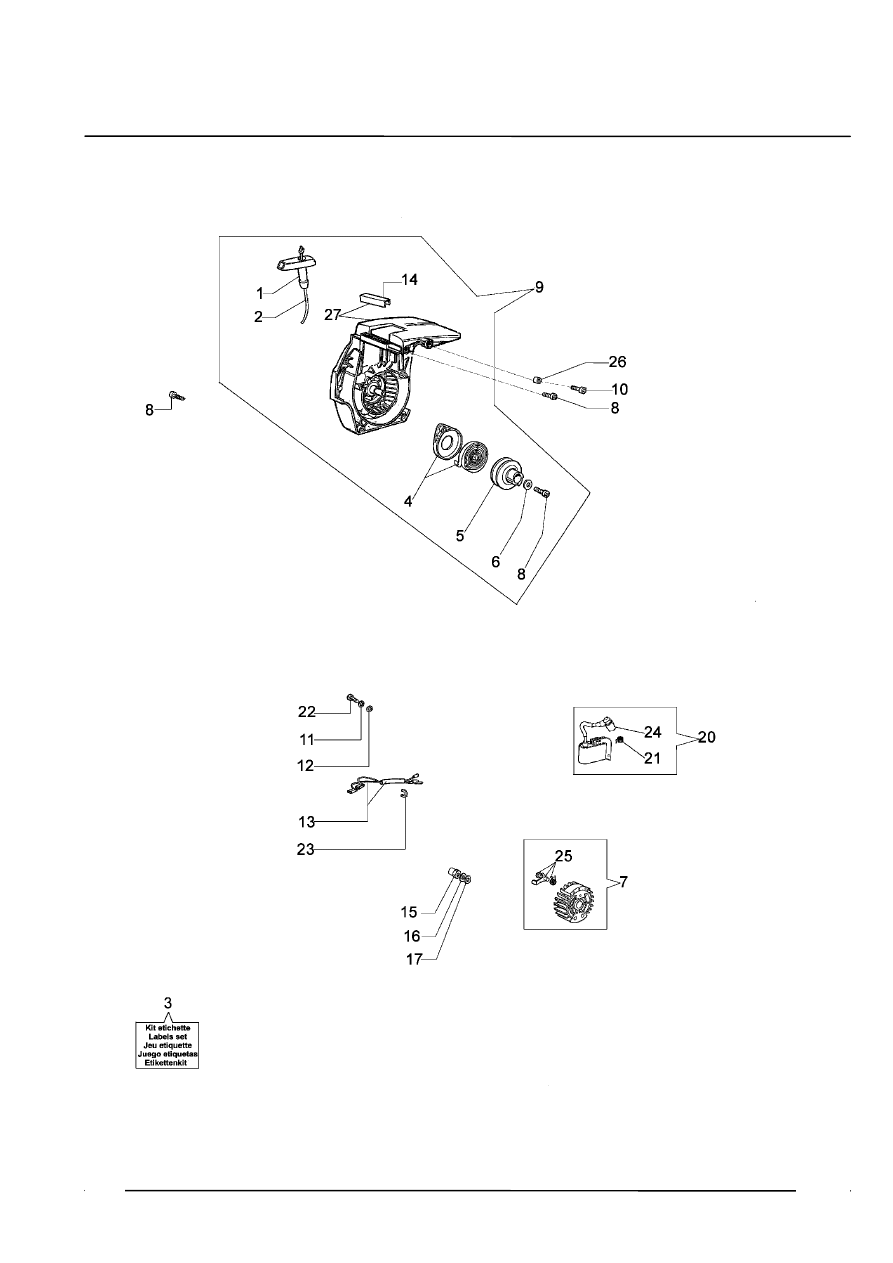

Illustration

Starter kpl.

940 C

9

11-2008

Illustration

Starter kpl.

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

10

11-2008

1

1

097000064A

Starter griff

2

1

50070123R

Starterseil

3

1

50060032

Etichettenkit

4

1

50050073R

Startfeder

5

1

50050017AR

Seilrolle

6

1

094500034R

Scheibe

7

1

50050240R

Schwungrad

8

1

3960057R

Schraube

9

1

50110086

Starter komplet

10

1

3960082B

Schraube

11

1

006000315

Scheibe

12

1

3916004

Scheibe

13

1

50050081

Kabel

14

1

50050148

Blech

15

1

50050261

Mutter

16

1

3833080

Scheibe

17

1

005000361

Scheibe

20

1

50050013AR

Zündspule

21

1

50050127

Feder

22

1

3960075

Schraube

23

1

005000347A

Buchse

24

1

50050126

Kerzenstecker

25

1

50072029

Sperrklinke

26

1

50050124

Distanzstuck

27

1

50110087

Starter gehause

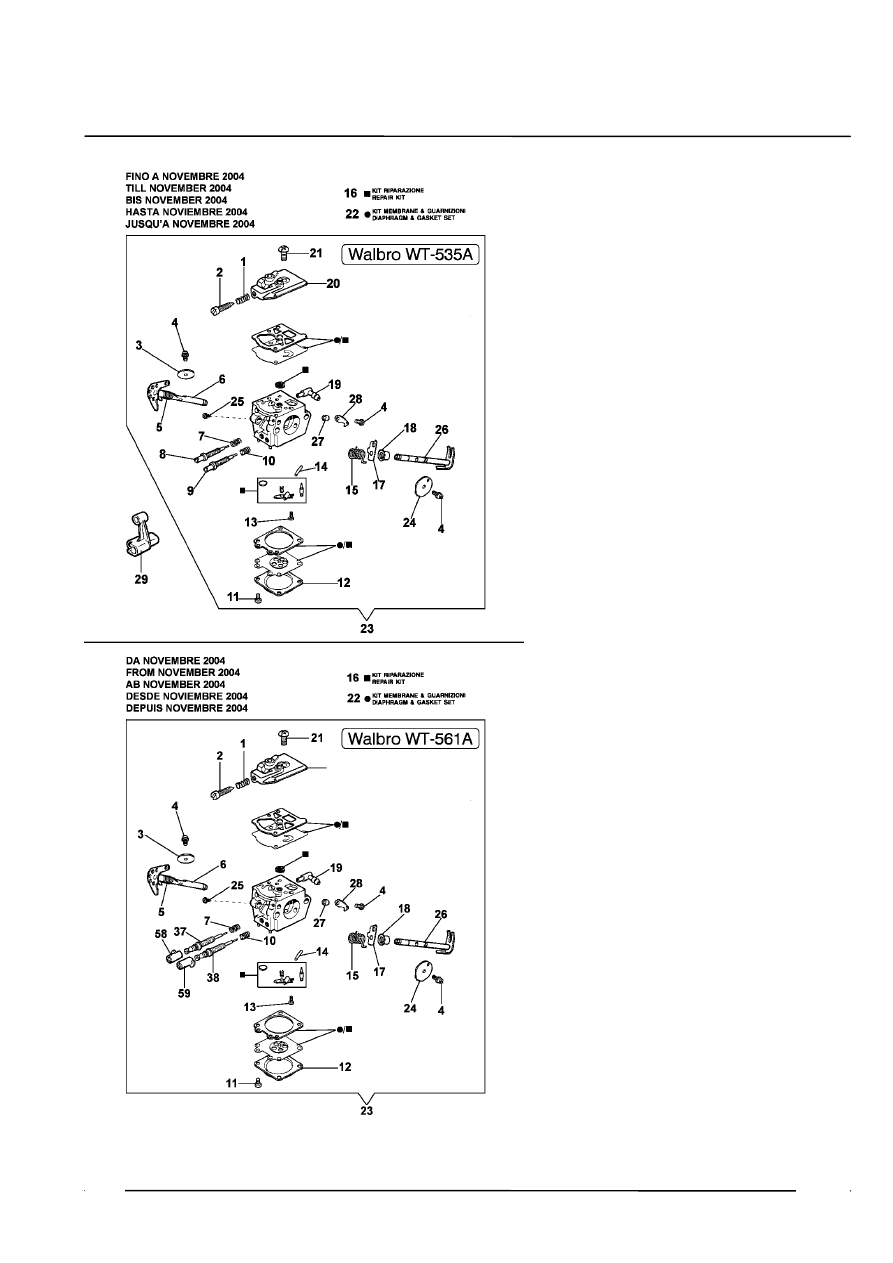

Illustration

Vergaser WT-535A, WT-561A

940 C

11

11-2008

Illustration

Vergaser WT-535A, WT-561A

Bild Nr.

St.-

Zahl

Teile Nr.

Beschreibung

940 C

12

11-2008

1

1

094600148

Feder

2

1

074000240

Schraube

3

1

095000141

Klappe

4

3

003300209

Schraube

5

1

094600208

Feder

6

1

50050112

Welle

7

1

035000165

Feder

8

1

50050104

Schraube L

9

1

50050105

Schraube H

10

1

093500115

Feder

11

4

035000162

Schraube

12

1

2318191

Deckel

13

1

003300202

Schraube

14

1

003300201

Bissel

15

1

50050115

Feder

16

1

094600209

Reparaturkit

17

1

50050111

Hebel

18

1

50050109

Buchse

19

1

003300036

Anschluss

20

1

50050107

Deckel

21

1

003300197

Schraube

22

1

094600210

Dichtungkit

23

1

2318940R

Vergaser WT-561A

24

1

094600140

Startklappe

25

1

50050117

Befestigungschrau

26

1

50050113

Welle

27

1

50050110

Buchse

28

1

50050108

Gashebel

29

1

50050121

Flansch

37

1

2318944

Schraube L

38

1

2318946

Schraube H

58

1

2318695

Deckel

59

1

2318694

Deckel
