P
omiar prądu metodą cęgową jest
szybki i bezpieczny dla użytkowni-
ka i przyrządu. Co najważniejsze w za-
stosowaniach przemysłowych, pomiar
ten odbywa się w warunkach normal-
nej eksploatacji, gdzie „rozwieranie”
instalacji do celów pomiaru prądu jest
niemożliwe i niebezpieczne. Koniecz-
ność oszczędzania energii, występo-
wanie wyższych harmonicznych (fa-
lowniki, fi ltry, kompensacja mocy bier-
nej), rozwój automatyzacji, wprowa-
dzanie nowych norm bezpieczeństwa
pomiarów i instalacji elektrycznych
stwarzają nowe wymagania doty-
czące cęgowych mierników
prądu i mocy (np. wiary-
godne pomiary przy
dużej zawartości
harmonicznych).
Mierniki cęgowe
fi rmy BRYMEN
jako nieliczne
mogą sprostać
tym wymaga-
niom. Dystrybu-
cję mierników
BRYMEN na ryn-
ku polskim prowadzi
fi rma BIALL. Oprócz
pomiaru prądu me-
todą cęgową, mierni-
ki tego typu wyposażone
są w funkcje typowe dla
multimetrów lub specjal-
ne. I tu mierniki cęgowe
BRYMEN oferują znacznie
więcej nie tylko w zakre-
sie bezpieczeństwa po-
miarów, komfortu obsłu-
gi (np. funkcje Auto-
Check™, AutoVA™), po-
nieważ wprowadzają wie-
le innowacji i unikatowych
funkcji.
pierwsze mierniki
cęgowe BRYMEN
Tajwańska fi rma BRYMEN - znany
producent multimetrów wysokiej klasy
- oferuje mierniki cęgowe od dwóch lat,
wprowadzając nowe rozwiązania (od-
porność izolacji, napięcie robocze sieci
600 V; dwa niezależne wyświetlacze i
układy pomiarowe pozwalające na jed-
noczesny pomiar prądu i innych funk-
cji; niespotykana liczba funkcji pomiaro-
wych, w tym z unikatowym pomiarem
małych prądów AC/DC przewodami).
nowa oferta 2004 roku
Najnowsze produk-
ty fi rmy BRYMEN
to rodzina 10
mierników cę-
gowych prądu
przemiennego
serii BM110,
BM130 i
BM150, de-
dykowana
dla energe-
tyki i prze-
mysłu. Mier-
niki charakteryzuje
różnorodność i wypo-
sażenie w różne funkcje.
Mierniki mają też wyso-
ki stopień bezpieczeń-
stwa i ochrony, co jest
już standardem marki
BRYMEN. Zapewniają
one bezpieczeństwo
pomiarów zgodnie z
PN-EN 61010 – kat.
III 600 V. Odporność
przepięciowa wynosi
6 kV (udary 1,2/50
µs), a ochrona na prze-
ciążenie 600 V. Spełnio-
ne są wymogi dyrektywy
niskonapięciowej 73/23/EEC i kompaty-
bilności elektromagnetycznej 89/336/
EEC Unii Europejskiej (oznakowanie CE).
Mierniki tworzą trzy serie z wyróżniają-
cymi je funkcjami i zróżnicowanymi ce-
nami. Użytkownik znajdzie więc zawsze
miernik dobrze dopasowany do swoich
wymagań. Podstawowe dane mierni-
ków podano w tabeli 1, a jeden z mier-
ników przedstawia zdjęcie 1.
opis ogólny
– cechy wspólne
Rodzinę tworzą mierniki BM 110,
BM130 (z rejestracą pomiarów i złą-
czem RS232) i BM150 (z pomiarem
mocy i złączem RS232). Wszystkie
mierniki posiadają tą samą kompakto-
wą obudowę, wyposażoną w ergono-
miczne cęgi pomiarowe o max rozwar-
ciu i max średnicy mierzonego przewo-
du 45 mm. Charakteryzuje je mały po-
bór prądu (2,2~10 mA). Mierniki po-
siadają czytelne wyświetlacze cyfro-
we LCD o wysokim zliczaniu do 4000,
6000 i 9999 max, z szybkim próbko-
waniem 3~5 razy/s, w zależności od
modelu. Pozostałe podstawowe funk-
cje to: R; test diody i brzęczyk zwar-
cia, APO, HOLD.
innowacyjne
funkcje pomiarowe
Mierniki wyróżnia wiele nowych
funkcji, które są opisane poniżej:
EF – bezprzewodowa detekcja pola
elektrycznego z sygnalizacją akustycz-
ną i typu „bargraf”, proporcjonalna do
jego wielkości. Detektor jest umiesz-
czony na końcu nieruchomej szczęki cę-
gów pomiarowych.
AutoChek ™ – automatyczny wy-
bór funkcji pomiarowej ACV lub W,
dzięki analizie sygnału na wejściach
pomiarowych.
Lo-Z – pomiar ACV z niską impedancją
wejściową (z automatyczną zmianą
impedancji od 15 kW dla 100 V do
210 kW dla 600 V). Powoduje to
lepsze dopasowanie energetyczne
do mierzonego obwodu, co eliminu-
je wpływ na pomiary szczątkowych
napięć - zjaw.
Auto VA™ – automatyczny wybór
funkcji pomiarowej ACV, DCV lub
ACA, w zależności od podanej wiel-
kości na wejściach pomiarowych z
czasem zwłoki 100 ms, co zwalnia
operatora z konieczności ręcznego
wybierania tych funkcji.
Hi-Lo Logging – zapis we własnej pa-
mięci 5400 pomiarów z odstępami
czasowymi 50ms, przy rejestracji
napięć i prądów, 250 ms dla tem-
peratury i rezystancji i 500 ms dla
częstotliwości.
THD%-R 0,0%~99,9% – % stosu-
nek RMS harmonicznych do RMS
całkowitego.
THD%-F 0,0%~999,9% – % sto-
sunek RMS harmonicznych do
RMS częstotliwości podstawowej.
PF – współczynnik mocy (0,01
~0,99%) obliczany do 51. harmo-
nicznej (BM151/BM152/BM155).
RS 232 – miniaturowe optyczne złą-
cze transmisji danych do PC (serie
BM130 i BM150).
opis szczegółowy
Mierniki BM110 mierzą prąd prze-
mienny cęgami do 600 A, z max roz-
dzielczością 0,01 A (BM115/BM116)
i do 2000 A z max rozdzielczością 0,1
A (BM117/BM118). Przy tym mo-
dele BM116 i BM118 mierzą napię-
cie i prąd przemienny typu True RMS.
Dwa najwyższe modele serii BM117 i
BM118 posiadają dodatkowo funkcje
Hz, EF, AutoCheck™ i Lo-Z . Na zdję-
nowe mierniki cęgowe BRYMEN
– moc innowacji

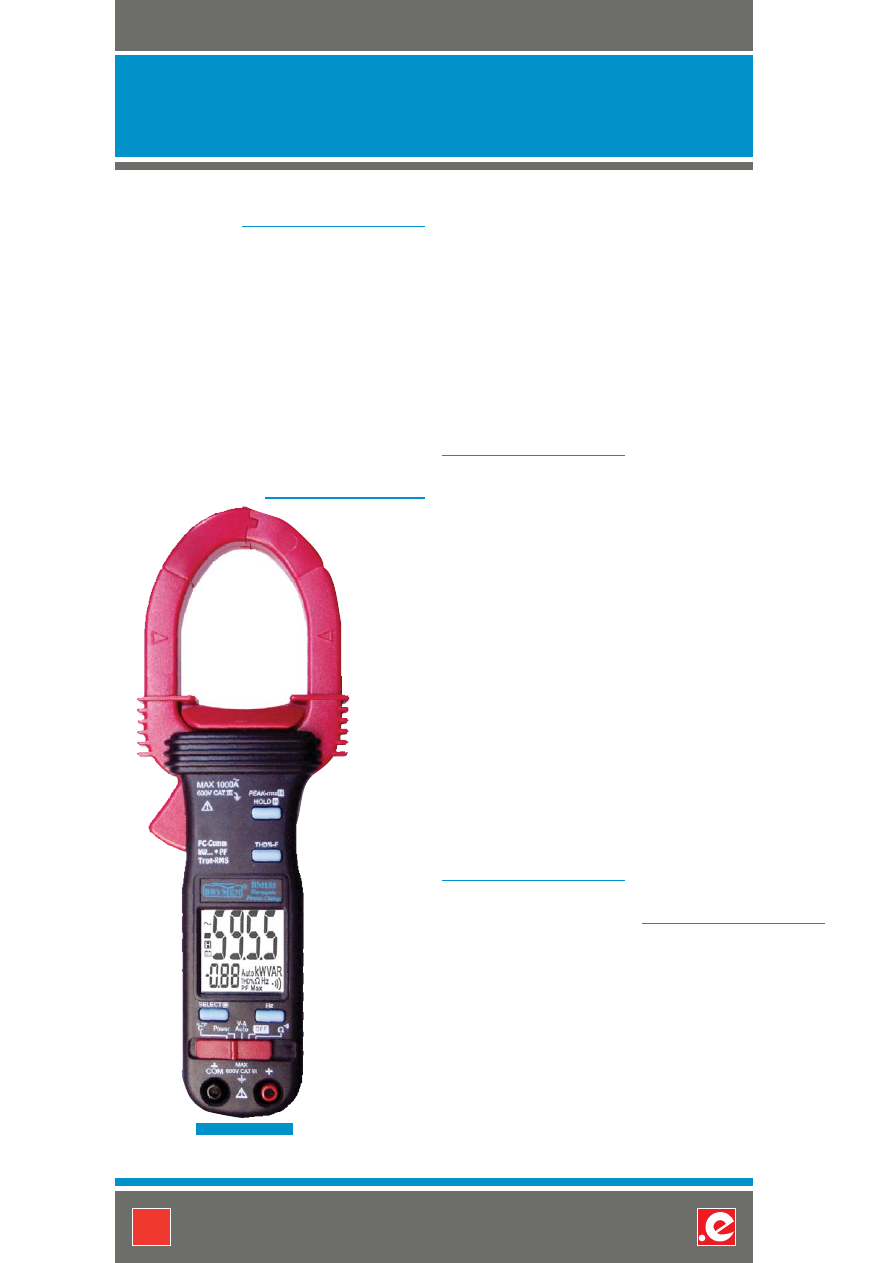

Fot. 1 Miernik BM155
w w w . e l e k t r o . i n f o . p l
n r 3 / 2 0 0 4
p r e z e n t a c j a
75
ciu 2 przestawiamy wygląd wyświetla-
cza miernika BM118.
Mierniki BM130 mierzą prąd prze-
mienny cęgami do 1000 A i posiada-
ją funkcję rejestracji Hi-Lo Logging
oraz złącze RS232 (BM131/BM132/
BM135). Wszystkie trzy modele mierzą
napięcie i prąd przemienny typu True
RMS w paśmie 40 Hz~3,1 kHz dla
współczynnika szczytu max 4,6:1 (ACV)
i 5:1 (ACA – prądy 40~400 A) oraz
temperaturę i częstotliwość. Modele
BM132 i BM135 mają podświetlany
wyświetlacz. Najwyższy model BM135
posiada ponadto funkcję THD%-R. Na
zdjęciu 3 przestawiamy wygląd wy-
świetlacza miernika BM135.
Grupa BM150 to cęgowe mierni-
ki ze złączem RS232. Mierzą one prąd
przemienny do 1000 A. Napięcie i prąd
przemienny typu True RMS są mierzone
w paśmie 40 Hz ~3,1 kHz dla współ-
czynnika szczytu max 4,6:1 (ACV)
i 5:1 (prądy 40~400 A). Mierzona jest
moc czynna (kW), bierna (kVA) i pozor-
na (kVAR), w zakresie od 0,00~600,0
kW/kVA/kVAR dla współczynnika mocy
(PF) 0,99~0,01 i to w zakre-
sie do 51. harmonicznej. Na
wyświetlaczu pomocniczym po-
jawia się wartość współczynni-
ka mocy. Seria BM150 ma także
funkcję Auto-VA™ i PEAK-rms
HOLD (pomiar wartości szczy-
towych DCV i ACV), z czasem
odpowiedzi 65 ms. Mierni-
ki BM152 i BM155 dodatko-
wo mierzą temperaturę i mają
podświetlane wyświetlacze.
BM155 jest dodatkowo wypo-
sażony w funkcję TPD%-F. Na zdję-
ciu 4 przestawiamy wygląd wyświe-
tlacza miernika BM155. W tak bo-
gatej ofercie użytkownik dokona traf-
nego wyboru miernika, zgodnie z po-
trzebami.

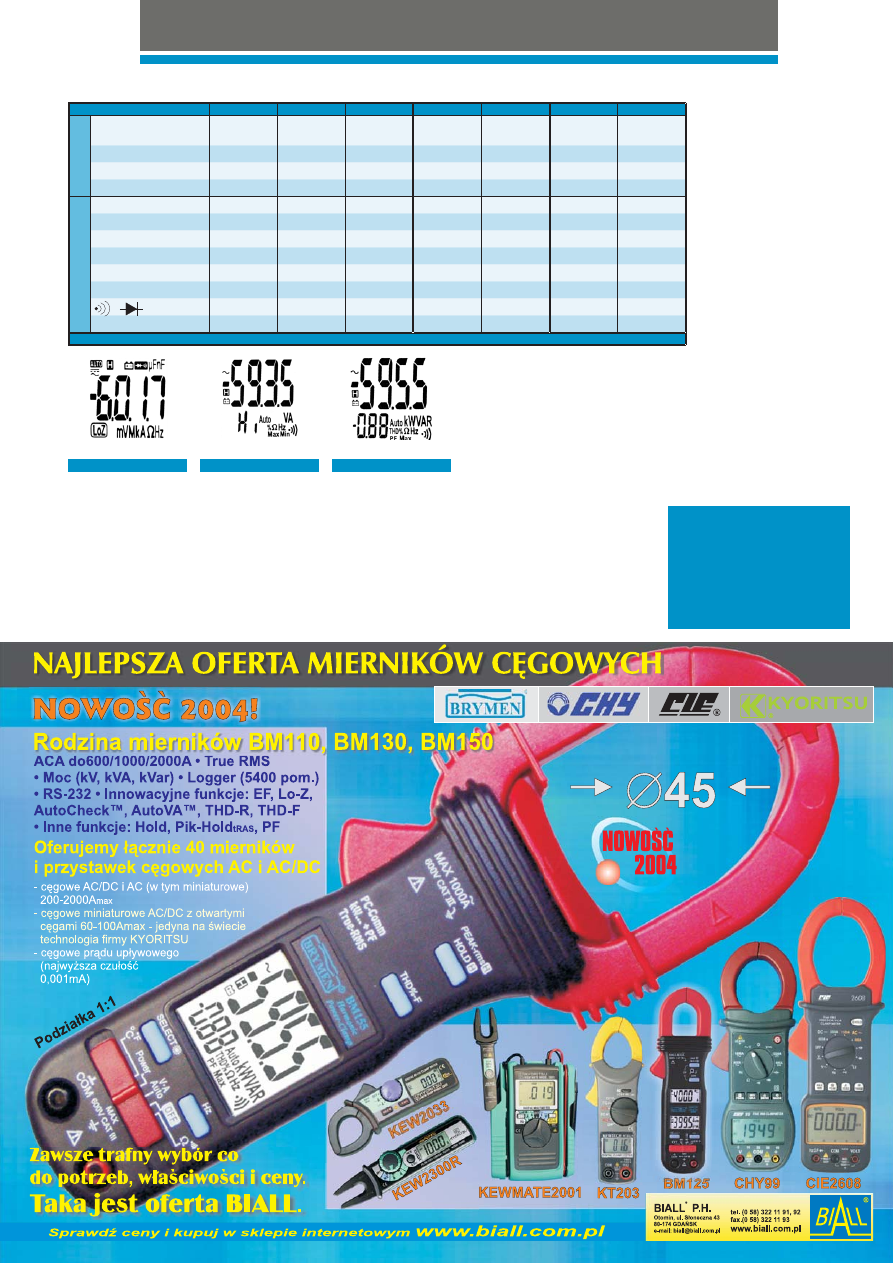

Fot. 2 Wyświetlacz BM118
Fot. 3 Wyświetlacz BM135
Fot. 4 Wyświetlacz BM155
BIALL P.H.
Otomin, ul. Słoneczna 43
80-174 Gdańsk
tel. (0-58) 322-11-91, 92
fax (0-58) 322-11-93
www.biall.com.pl
e-mail: bial@biall.com.pl
MODEL
BM116
BM117
BM118
BM132
BM 135
BM152
BM155
FUNKCJE DODA
T. Cechy i funkcje specjalne
—
AUTOcheck
LoZ
AUTOcheck
LoZ
LOGGER
RS-232
LOGGER
THD, RS-232
MOC, RS-232
autoVA
MOC, RS-232
autoVA, THD
HOLD / PEAK HOLD
z
/|
z
/ |
z
/ |
z
/ |
z
/ |
z
/ z
z
/ z
Rel
∆/ DC 0 ADJ / Hz / WIDE
z
/ | / | / |
|
/ | / z / |
|
/ | / z / |
|
/ | / z / z
|
/ | / z / z
|
/ | / z / |
|
/ | / z / |
APO
30 min
3 min
3 min
17 min
17 min
17 min
17 min
FUNKCJE POMIAROWE
Pomiar TrueRMS ACA / ACV
z
/ z
|
/ |
z
/ z
z
/ z
z
/ z
z
/ z
z
/ z
Prąd przemienny ACA
600 A
2000 A
2000 A
1000 A
1000 A
1000 A
1000 A
Napięcie ACV / DCV
600 V
600 V
600 V
600 V
600 V
600 V
600 V
Rezystancja
40 MΩ
6 MΩ
6 MΩ
999,9 Ω
999,9 Ω
999,9 Ω
999,9 Ω
Pojemność C
—
2000 µF
2000 µF
—
—
—
—
Częstotliwość Hz
—
50 Hz
50 Hz
500 Hz
500 Hz
500 Hz
500 Hz
/
/ °C
z
/ z / |
z
/ z / |
z
/ z / |
z
/ | / z
z
/ | / z
z
/ | / z
z
/ | / z
Bezdotyk. detekcja pola el.
|
z
z
|
|
|
|
Tabela 1 Zestawienie podstawowych parametrów mierników cęgowych BREMEN
