Witam !

Oto krótki poradnik jak wykonad oświetlenie schowków w Seacie Ibiza II FL

Generalnie pomysł dośd prosty który podpowiedział mi znajomy, zamiast kombinowad z kablami
rozbierad pół tunelu aby dostad się do zapalniczki, nacinad kable itd. ogólnie szukad napięcia lepiej
kupid bateryjkę 12V i pod nią podłączyd. To rozwiązanie ma oczywiście wadę wymiana co jakiś czas
baterii ale szczerze jak często ?? Myślę, że maksymalnie raz na rok ponieważ diody LED mają bardzo
mały pobór mocy.

Potrzebne przedmioty coś co będzie oświetlało ja zdecydowałem się na listwę diodową zakupioną na
allegro (składała się z 24 które można było rozdzielid zatem 18 poszło do schowka pasażera i trzy do
małego pod radiem), oprócz tego bateryjka 12v, uchwyt na bateryjkę, kable i najważniejsze, że tak
powiem serce całej operacji czyli włącznik, który gdy schowek jest zamknięty wyłącza oświetlenie, a
gdy otwieramy załącza. Całkowity koszt ok. 15 złotych. Czas pracy ok. 2,5-3 godziny.

Do dzieła:

1. Wykręcamy schowek (4 śrubki na „krzyżaka”)
2. Wyciągamy schowek i demontujemy gumkę jednego z „amortyzatorów” czyli takich małych

czarnych gumek które zapobiegają tłuczeniu się schowka (tak myślę) ja wybrałem ta po lewej
jak trzymamy przed sobą schowek)

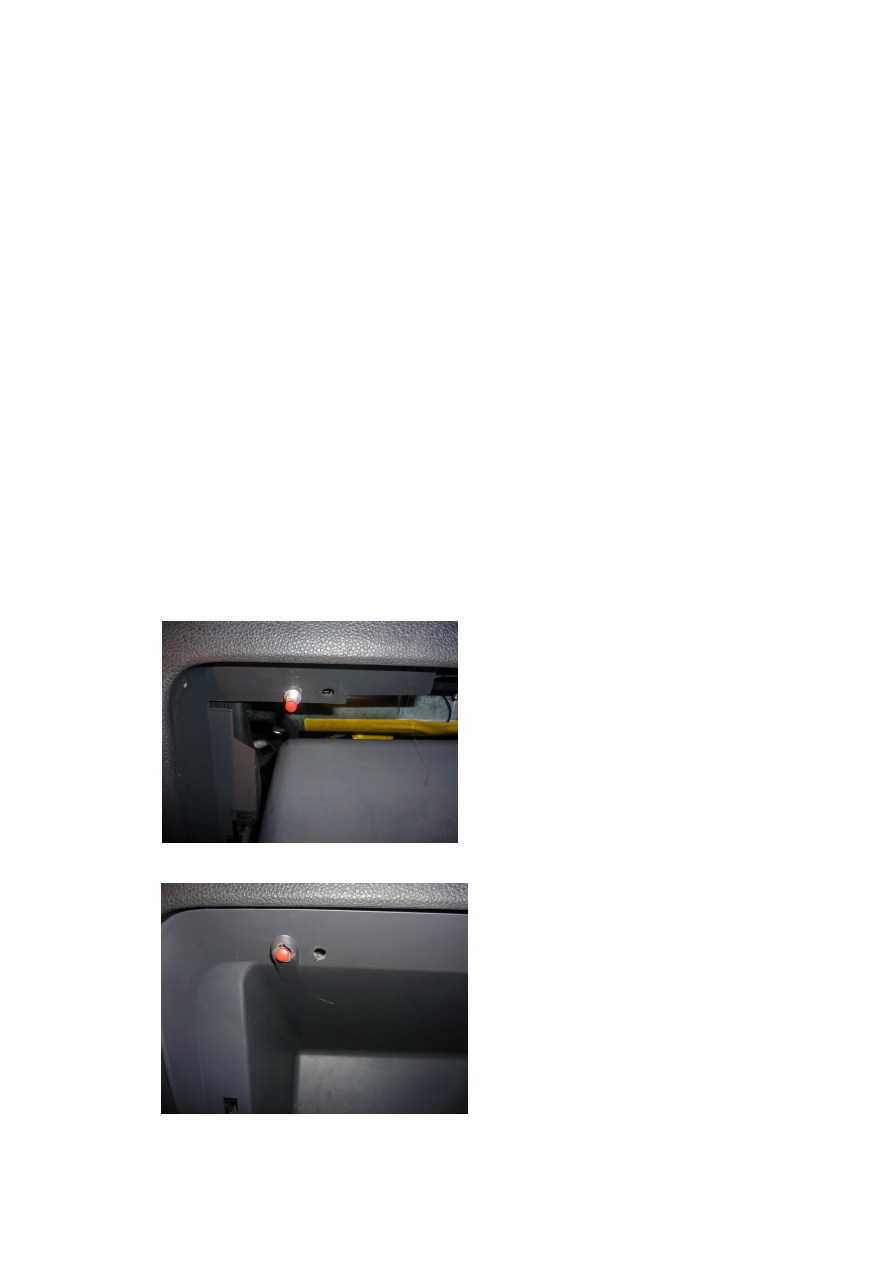

3. Powiększamy otwór aby nasz włącznik się w niego zmieścił, a jednocześnie wiercimy otwór w

plastiku pod schowkiem aby włącznik miał gdzie sobie siedzied. Po założeniu wygląda to tak:

A z założonym schowkiem tak :

background image

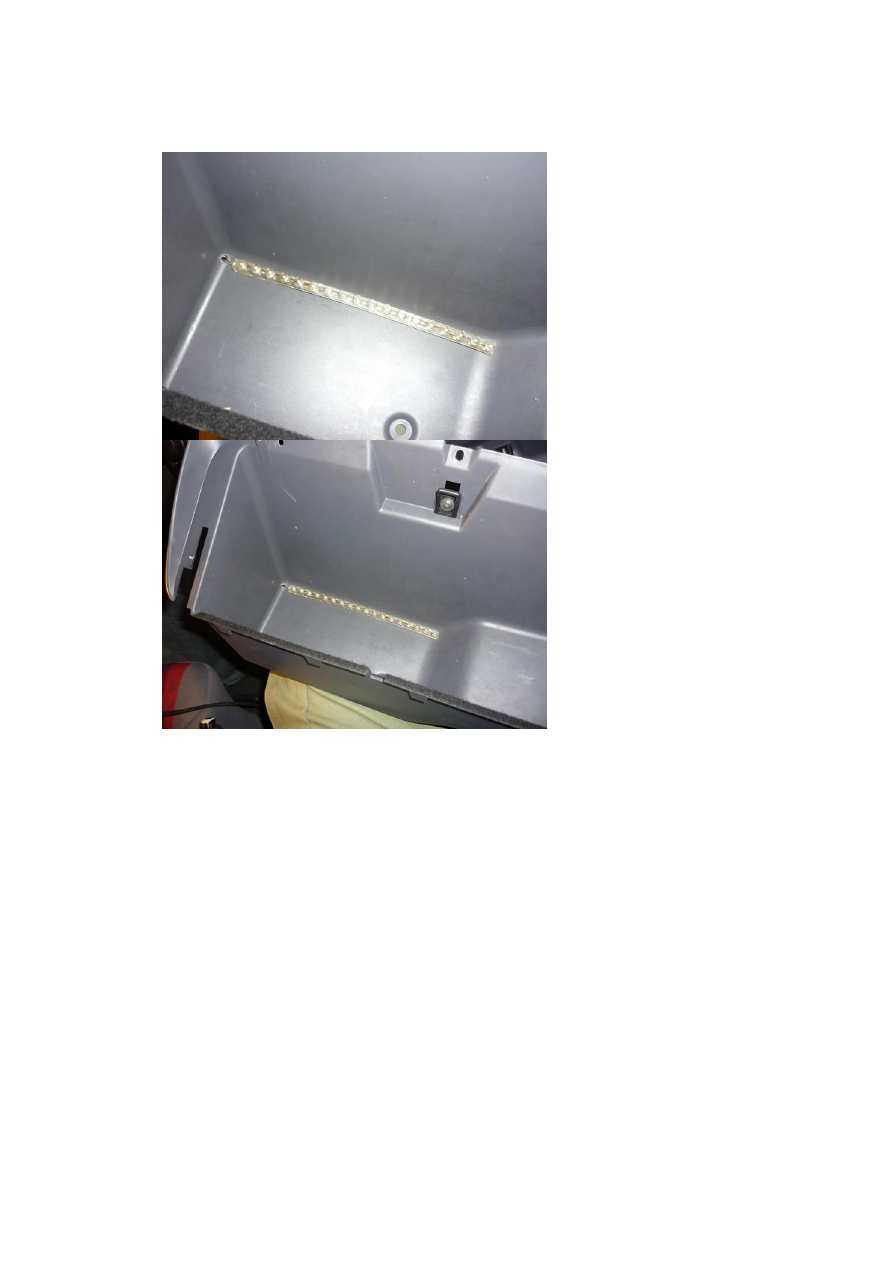

4. Gdy mamy otworki należy wkleid listę z oświetlaniem i zrobid otwór na kabelek ja użyłem do

tego zwykłej „kropelki” no i oczywiście wiertarki: efekt poniżej:

5. Następnym krokiem było okablowanie całości tutaj to już „wolna amerykanka” dlatego zdjęd

nie zamieszczam bo myślę, że każdy kto podejmuje próbę montażu oświetlania ma
jakiekolwiek o elektronice pojęcie. Podpowiem tylko, że w przypadku diód ma znacznie gdzie
plus gdzie minus, no i oczywiście dobrze jest wszystko na bieżąco sprawdzad.

6. Oczywiście jak ktoś chce to można zrobid oświetlenie małego schowka ja to wykonałem

ponieważ dużo roboty dodatkowej to nie jest (można łatwo puścid kabelek wystarczy trochę
tam pomacad i znajdziecie otwory), a zawszę się przyda. Świecą oba schowki jednocześnie.

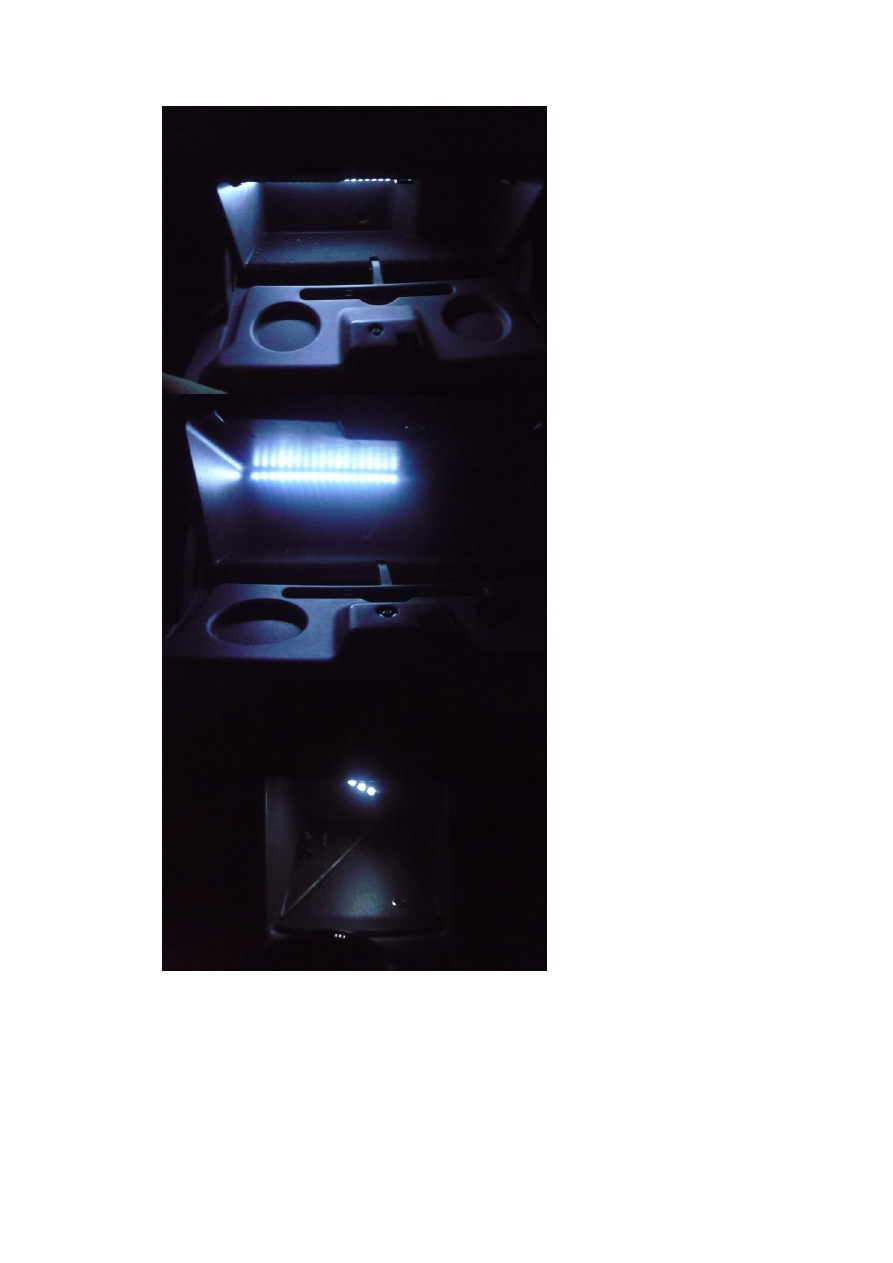

7. Po okablowaniu wszystkiego oraz wklejeniu również na kleju zaczepu na baterię i złożeniu

wszystkich elementów efekt jest następujący:

background image


Tutaj jeszcze nie zamontowane tylko luźno zwisające oświetlanie małego schowka po
zamontowaniu w miarę centralnym miejscy (przyklejone do takiego metalowego elementu)
oświetla naprawdę super.

Pozdrawiam wszystkich użytkowników forum i życzę miłej pracy !!
