Opticruise: – kod usterki 94

Dotyczy pojazdów wyposażonych w
Opticruise.

Przedstawienie problemu

W pewnych przypadkach zatyczki
uszczelniające na dwóch złączach z
przełącznikami potwierdzającymi B41
(zakres wysoki) oraz B42 (zakres niski) we
wiązce przewodów układu Opticruise
zostały niewłaściwie umieszczone.

Skutkiem może być przedostanie się wilgoci
do wnętrza obudowy złącza
i wygenerowanie kodu usterki 94.

Rozwiązanie

Wadliwe zatyczki uszczelniające należy
wypchnąć i wymienić na nowe.

Problem dotyczy określonych numerów
podwozia:

Scania Södertälje

1 243 075 – 1 248 032

Scania Zwolle

4 398 440 – 4 408 163

Scania Angers

9 035 140 – 9 040 235

Rys. 1. Umiejscowienie złączy
przełączników potwierdzających
B41 i B42.

background image

2

©

Scania CV AB

TI 05-99 03 16 T pl

1 − 3

114 380

Opis czynności serwisowych
i naprawczych

1.

Odłączyć przewód minusowy od
akumulatora.

2.

Wyjąć obydwa złącza przełączników
potwierdzających B41 i B42.

3.

Rozdzielić obie połówki obudowy
złącza, aby wloty przewodów stały się
widoczne.

4.

Wypchnąć zatyczki uszczelniające za
pomocą trzpienia.

5.

Założyć nowe zatyczki uszczelniające w
sposób przedstawiony na rysunku 3.

6.

Oczyścić złącza za pomocą
odpowiedniego aerozolu do styków, np.
C56.

7.

Złożyć połówki obudowy złączy.

8.

Zamocować złącza.

Część

Nazwa

Cześć wychodząca z

użycia

Cześć

wprowadzona

Ilość

Zatyczka uszczelniająca

1 380 380

1 427 320

4

114 381

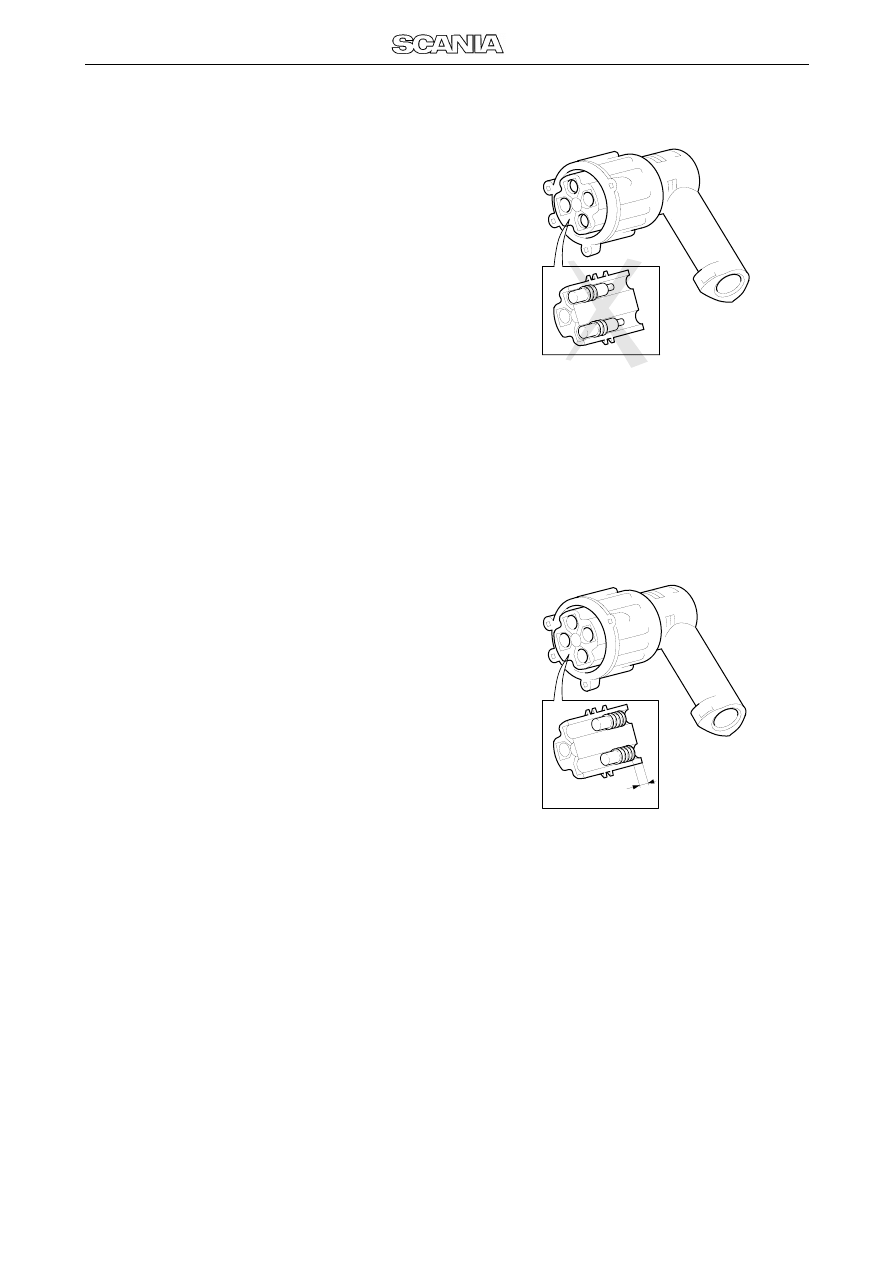

Rys. 2. Nieprawidłowo założone
zatyczki uszczelniające.

Rys. 3. Prawidłowo założone
zatyczki uszczelniające.
