ĆWICZENIE NR 3 (K)
TRANZYSTOR JAKO KLUCZ
WYMAGANIA: Parametry czasowe impulsu rzeczywistego. Tranzystor bipolarny jako klucz, schemat, właściwości, charakterystyki. Tranzystor CMOS jako klucz. Dioda jako klucz. Parametry przełącznika analogowego idealnego i rzeczywistego.
PRZEBIEG ĆWICZENIA:

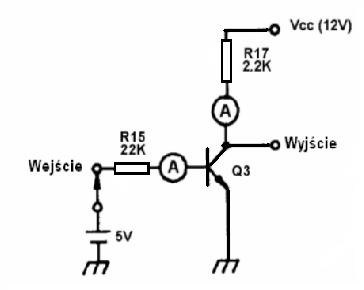

1. Tranzystor jako układ przełączający (rys.1). Do wejścia doprowadzić napięcie 5V. Pomierzyć prądy Ib i Ic oraz napięcie UCE. Następnie odłączyć napięcie wejściowe i ponownie pomierzyć ww parametry.
Rys.1

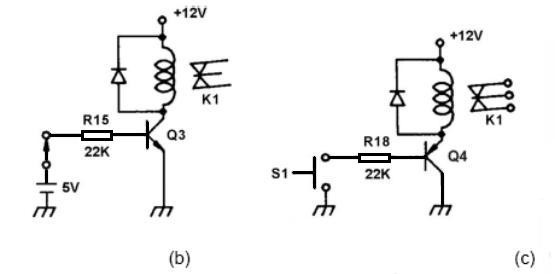

2. Zastosowanie tranzystora do wysterowania przekaźnika (rys.2 b i c).
Do wejścia doprowadzić napięcie 5V (rys.2b, tranzystor Q3)) i obserwować czy przekaźnik się włączył, odłączyć 5V i przekaźnik powinien wrócić do stanu wyłączenia. W obu przypadkach zmierzyć napięcia UBE i UCE.
Dla tranzystora Q3 (rys.2c) połączyć wejście z masą za pomocą przełącznika S1 i obserwować, czy przekaźnik się włączył i odpowiednio wyłączył po zwolnieniu przycisku przełącznika. W obu przypadkach zmierzyć napięcia UBE i UCE.
Rys.2
SPRAWOZDANIE powinno zawierać wyniki pomiarów, obserwacje, wnioski.
