Zawór hamujący sterowany
WK
typ ZHB10
470 610
WN10
29 MPa
100 dm /
3 min
09.2008
ZASTOSOWANIE
Zawór zwrotno-dławiący typ ZHB1
B 0… jest przeznaczony
do odcinania strumienia oleju z możliwością sterowania otwarciem i nastawiania wielkości strumienia oleju przy przepływie w jednym kierunku i swobodnego przepływu w kierunku przeciwnym. Nastawa ciśnienia otwarcia jest równocześnie nastawą maksymalnego ciśnienia pracy. W układach hydraulicznych zawór typ ZHB1
B 0… realizuje funkcje:
• zaworu hamującego ruchy cylindra hydraulicznego i zaworu bezpieczeństwa w przypadku wystąpienia przeciążenia od strony cylindra
• zamka hydraulicznego z nastawialnym ciśnieniem bezpieczeństwa
Zawór typ ZHB10… jest stosowany głownie do współpracy z cylindrami obciążonymi jednostronnie.

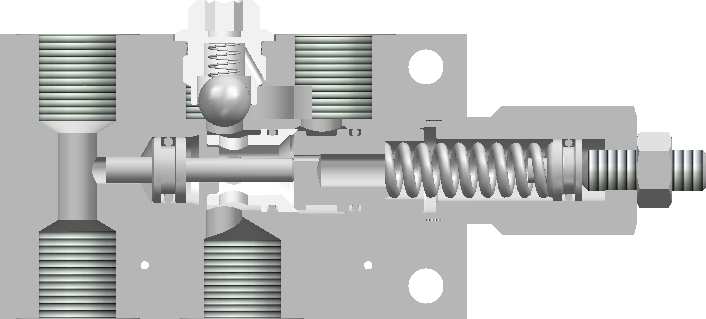

OPIS DZIAŁANIA
ZHB10/12
C1
C2
2
V1
V2
1
6
4
7
3
5
W korpusie (1) zamontowany jest zawór zwrotny (2) oraz funkcja zabezpieczenia przyłączy cylindra przed zawór zwrotno-przelewowy (3). W kierunku przepływu do przeciążeniem realizowana jest przez przesunięcie V2
V do C2
C zawór jest otwarty (przepływ swobodny). W
tłoczka (4) w przypadku wystąpienia wysokiego ciśnienia kierunku C2 do V2
V przepływ jest zamknięty zaworem w przyłączu C2
C . W wyniku oddziaływania ciśnienia na zwrotnym (2) oraz nastawą (5) zaworu zwrotno-różnicę powierzchni wyznaczonych przez średnicę przelewowego (3). W wyniku podania strumienia oleju o prowadzenia i średnicę zamknięcia (uszczelnienia) tłoczka ciśnieniu nastawionym za pomocą nastawy (5) w (4) następuje przesunięcie tłoczka (4) i otwarcie zaworu kierunku V1
V do C1 następuje przesunięcie tłoczka przelewowego (3). Ciśnienie przymusowego otwarcia sterującego (6), który przesuwa tłoczek (4) zaworu przepływu oraz ciśnienie przelewu są regulowane przez zwrotno-przelewowego (3) i powoduje przymusowe napięcie sprężyny (7) za pomocą nastawy (5), przy czym otwarcie przepływu w kierunku C2
C do V2
V . Dodatkowa
obydwie wartości są współzależne.
Typ ZHB10
- 1 -
WK 470 610
09.2008
Rodzaj cieczy hydraulicznej
olej mineralny
Wymagana filtracja cieczy hydraulicznej 16 µm
Zalecana filtracja cieczy hydraulicznej 10 µm
Lepkość nominalna cieczy hydraulicznej 37 mm /s w
2
temperaturze 55 C
o
Zakres lepkości cieczy hydraulicznej 2,8 do 328 mm /s
2
Zakres temperatury cieczy (w zbiorniku) 40 C do
o
55 C
o
zalecany
max
-20 C
o
do +70 C
o
Zakres temperatury otoczenia
- 20 C
o do +70 C
o
Max ciśnienie pracy
29 MPa
Zakres regulacji ciśnienia przymusowego otwarcia (p ) v
2,0 do 4,5 MPa
Zakres regulacji ciśnienia pracy funkcji przelewowej (p ) x
c
p = 13 p
c
v
SCHEMATY
Symbol graficzny zaworu typ ZHB10...
C1
C2
V1
V2
WK 470 610
09.2008
- 2 -
Typ ZHB10
WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE
Wymiary gabarytowe zaworu
S27
S17
S5
,5
V1
V2
71
40,5
54,5
O8,5 - 2 otw
C1
C2
18 9
3
6
5
V1
V2
8
10
113
175 max
C1
C2
53 ,571
63
32
Wymiary gniazd przyłaczeniowych: C1, C2, V1, V2
C1, C2, V1, V2
51
G1/2
O
,2
30
0
Typ ZHB10
- 3 -
WK 470 610
09.2008
ZHB
10
*
Wielkość nominalna (WN)
WN10
=10
Numer serii konstrukcyjnej
(10-19) -niezmienne wymiary przyłącza i zabudowy = 1X
seria 12 = 12
Rodzaj uszczelnienia
NBR (dla cieczy na bazie olejów mineralnych) = bez oznaczenia FPM (dla cieczy na bazie estrów fosforanowych) = V
Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem)
UWAGI:
Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu.
Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy.
Przykład kodu zaworu w zamówieniu: ZHB10/12
WK 470 610
09.2008
- 4 -
Typ ZHB10
PRZYKŁAD ZASTOSOWANIA W UKŁADZIE
HYDRAULICZNYM
C2
C1
ZHB10/12...
V2
V1
A
B
P
T
M
Typ ZHB10
- 5 -
WK 470 610
09.2008
PONAR Wadowice S.A.
ul. Wojska Polskiego 29
34-100 Wadowice
tel. +48 33 823 44 41 - 45
fax.+48 33 823 41 69
www.ponar-wadowice.pl
