Informacje techniczne

Odczytywanie charakterystyk

JAK ODCZYTYWAĆ

CHARAKTERYSTYKĘ CZASOWO-PRĄDOWĄ

BEZPIECZNIKÓW?

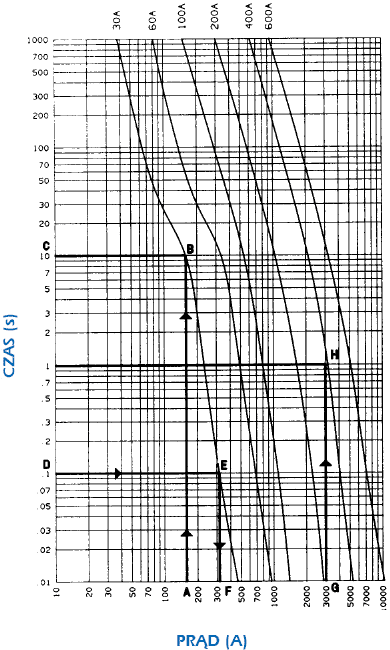

Krzywa charakterystyki czasowo-prądowej dlapewnego bezpiecznika jest pokazana jako

liniaciągła, ukazująca dla tego bezpiecznika czas wy łączania w sekundach dla pewnego

zakresu przetęŜeń. Czas wyłączania uwaŜa się za nominalny, chyba Ŝe podano to inaczej.

Tradycyjnie na jednej stronie pokazuje się szereg krzywych, aby przedstawić rodzinę

bezpieczników. Z tych krzywych moŜna uzyskiwać informacje na szereg sposobów: JeŜeli

wybrano jeden bezpiecznik, to projektant moŜe wykorzystać krzywą dla tego bezpiecznika do

sprawdzenia jego czasu wyłączania przy danym przetęŜeniu. Przykład: Stosując krzywą

bezpiecznika 30 A, jaki jest czas wyłączania bezpiecznika w sekundach przy prądzie 160

amperów? Na dolnej osi wykresu (prąd w amperach) naleŜy odszukać 160 amperów (punkt A)

i poprowadzić prostą prostopadłą do tej osi aŜ do punktu, w którym przecina ona krzywą 30 A

(punkt B). Od tego punktu naleŜy, przesuwając się wzdłuŜ prostej równoległej do osi poziomej

aŜ do osi pionowej (czas w sekundach), odczytać 10 sekund (punkt C). To nam mówi o tym,

Ŝe ten bezpiecznik wyłączy się przy prądzie 160 amperów po 10 sekundach. Podobnie, dla

tego samego bezpiecznika moglibyśmy chcieć dowiedzieć się, jaki prąd wyłączy bezpiecznik po

0,1 sekundy. Na osi pionowej wykresu (czas w sekundach) naleŜy odszukać 0,1 sekundy

(punkt D) i przesuwać się wzdłuŜ prostej równoległej do osi poziomej w prawo, aŜ przetnie

ona krzywą 30 A (punkt E). Następnie naleŜy opuścić linię prostopadłą do osi poziomej (prąd

w sekundach) i odczytać 320 amperów (punkt F). To pokazuje, Ŝe aby bezpiecznik wyłączył się

po 0,1 sekundy, niezbędny jest prąd 320 amperów. Projektant moŜe krzywe wykorzystać na

inne sposoby. Na przykład, jeŜeli wybrano pewną rodzinę bezpieczników i wymagany jest czas

wyłączenia około 1 sekundy przy 3000 amperach, to który bezpiecznik z tej rodziny najlepiej

spełnia te potrzeby? NaleŜy na dolnej osi wykresu odszukać 3000 amperów (punkt G) i

wyprowadzić odeń prostą prostopadłą do osi poziomej aŜ do spotkania z prostą poziomą 1

sekundy (punkt H). NajbliŜszą krzywą z prawej strony stanowi charakterystyka bezpiecznika

400A. JeŜeli ten punkt nie znajduje się blisko jakiejś krzywej, to od producenta moŜna uzyskać

inne krzywe pośrednie. Przy końcowym wyborze istotną rolę spełniają napięcie znamionowe,

znamionowe wartości wyłączania, wymiary gabarytowe, czas zwłoki, itp.

Charakterystyka czasowo - prądowa

http://www.bezpieczniki.com/strony/odczytywanie_charakterystyk.htm

2008-09-22

Bezpieczniki.com - produkty

Strona 2 z 4

JAK ODCZYTYWAĆ

CHARAKTERYSTYKĘ PRĄDU OGRANICZONEGO?

Ograniczanie prądu jest jedną z największych zalet bezpieczników. Bezpieczniki ograniczające

izolują układ przetęŜeniowy, zanim prąd zakłóceniowy wzrośnie do wartości maksymalnej.

Działanie ograniczające ma kilka istotnych korzyści:

Ogranicza mechaniczne i termiczne skutki prądu przetęŜeniowego

Ogranicza skalę i czas trwania spadku napięcia spowodowanego prądem

przetęŜeniowym

Bezpieczniki ograniczające mogą być precyzyjnie i łatwo dobierane, nawet do warunków

zwarciowych

Charakterystyka prądu ograniczonego i charakterystyka czasowo - prądowa są dwoma

miarami zdolności ograniczeniowej bezpieczników. Prąd ograniczony jest prądem

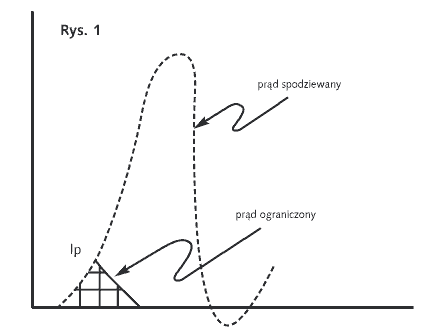

przepuszczonym przez bezpiecznik, podczas wystąpienia przetęŜenia. Obrazuje to Rys 1. Prąd

ograniczony jest przedstawiony jako obszar zakreślony.

http://www.bezpieczniki.com/strony/odczytywanie_charakterystyk.htm

2008-09-22

Bezpieczniki.com - produkty

Strona 3 z 4

I

p

Dane dotyczące I są przewaŜnie przedstawiane w formie wykresu.

p

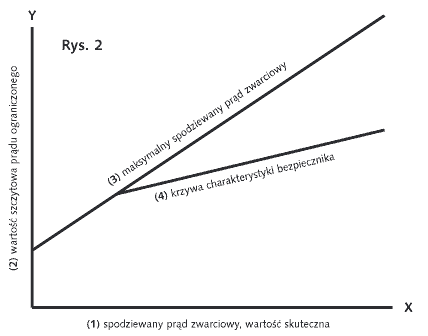

Rys. 2 przedstawia taki przykładowy wykres.

(1) Oś X przedstawia spodziewany prąd zwarciowy, jako prąd skuteczny

(2) Oś Y przedstawia wielkość prądu ograniczonego

(3) Krzywa opisana "Maksymalny spodziewany prąd zwarciowy" obrazuje największą moŜliwą

wartość prądu zwarciowego, gdyby nie został zastosowany bezpiecznik

(4) Krzywa podpisana jako "Krzywa charakterystyki bezpiecznika" przedstawia prąd, który

przepływa przez układ przy zastosowaniu bezpiecznika, w zaleŜności od wielkości prądu

przetęŜeniowego

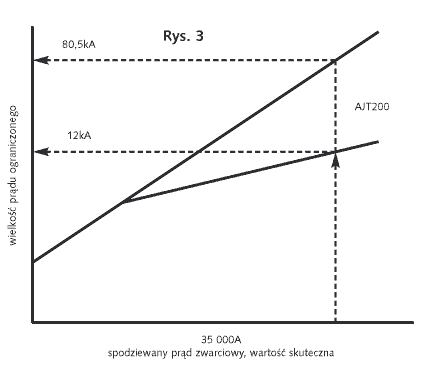

Rys. 3 przedstawia charakterystykę prądu ograniczonego dla bezpiecznika klasy J o prądzie

znamionowym 200A. Taki bezpiecznik powinien zostać zastosowany, gdy spodziewany prąd

zwarciowy moŜe osiągnąć wartość 35000 A, jako spodziewany prąd skuteczny. W takim

przypadku maksymalny spodziewany prąd zwarciowy wynosi 80500 A (35000 x 2,3*).

Zastosowanie bezpiecznika pozwala ograniczyć ten prąd do wielkości 12000A.

http://www.bezpieczniki.com/strony/odczytywanie_charakterystyk.htm

2008-09-22

Bezpieczniki.com - produkty

Strona 4 z 4

* współczynnik mieści się w przedziale (1,1414; 2,828), a wartość 2,3 jest wartością przyjętą do teoretycznych rozwaŜań http://www.bezpieczniki.com/strony/odczytywanie_charakterystyk.htm
