BOND-Test

Zestaw do nieniszczącej kontroli wytrzymałości betonu na odrywanie metodą "pull-off"

Jak skontrolować jakość wykonania warstwy przypowierzchniowej oraz warunki pielęgnacji betonu ?

W jaki sposób można dowiedzieć się, czy podłoże pod warstwę naprawczą, izolację, nawierzchnię, ma wymaganą wytrzymałość na odrywanie i uniknąć w ten sposób tzw. "odparzenia" ?

Oferujemy Państwu instrument, z którym uzyskanie odpowiedzi na powyższe pytania zajmuje jedynie 15 minut.

Zastosowania:

ocena wytrzymałości na rozciąganie warstw przypowierzchniowych konstrukcji betonowej, ocena wytrzymałości na rozciąganie podłoża betonowego przed naprawą i po naprawie, kontrola przyczepności warstw naprawczych do remontowanych powierzchni betonowych, kontrola przyczepności warstw nawierzchniowych.

Procedura wykonywania testu:

http://www.tpm-consulting.com.pl/aparatura_3.htm

W pierwszej kolejności należy dokładnie wyrównać badaną powierzchnię, tak aby wyeliminować ewentualny wpływ zginania, związany z niepionowością kierunku działania siły przekazywanej przez siłownik hydrauliczny ( analogiczne urządzenie do siłownika wykorzystywanego w metodzie "pull-out" ). Do tak przygotowanej powierzchni przykleja się szybkoschnącym klejem stalowy krążek o średnicy 50 lub 75 mm. Wokół przyklejonego krążka jest wiercony otwór na żądaną głębokość, tak ażeby przeciąć ciągłość warstwy, której przyczepność do badanego podłoża ma być badana.

Metoda "pull-off" - schematyczna ilustracja zasady działania Za pośrednictwem siłownika hydraulicznego, na przyklejony do podłoża metalowy krążek oraz dopasowany do niego pierścień oporowy jest automatycznie, ze stałą prędkością 0.05 MPa na sekundę, przekazywane obciążenie. Uzyskana wartość siły odrywającej jest miarą wytrzymałości na odrywanie badanego materiału lub też wytrzymałością na odrywanie danej warstwy od podłoża.

Archiwizacji podlegają dane dotyczące kształtu przełomu w rdzeniu pod oderwanym stalowym krążkiem, lokalizacja stanowiska pomiarowego oraz maksymalna siła odrywająca wyrażoną w kN, której znajomość pozwala, dzięki załączonym tabelom przeliczeniowym, na szybkie określenie wartości wytrzymałości na rozciąganie (odrywanie), wyrażonej w MPa. Wykonanie jednego pomiaru wymaga około 15 minut.

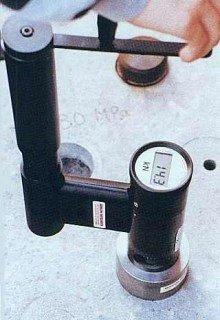

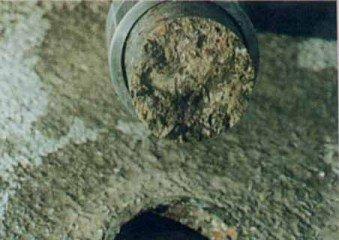

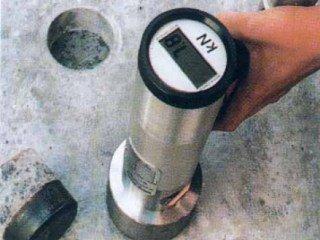

Wykonywanie pomiaru oraz widok przełomu w rdzeniu

http://www.tpm-consulting.com.pl/aparatura_3.htm

Siłownik hydrauliczny używany w metodzie "pull-off", ma również zastosowanie przy pomiarach wytrzymałości na ściskanie w "trybie" LOK-TEST i CAPO-TEST, opartych na metodzie "pull-out". Procedura przeprowadzania BOND-TEST'u oraz zaprojektowane w tym celu wyposażenie zapewniają : - uniknięcie wpływu zginania poprzez przekazywanie obciążenia na kierunku prostopadłym do wyrównanej powierzchni, - przekazywanie obciążenia w sposób automatyczny, ze stałą prędkością, - rejestrowanie siły odrywającej z dokładnością do 0.1 kN, - maksymalna wartość siły odrywającej jest pokazywana na wyświetlaczu siłownika, a następnie przekazywana do pamięci urządzenia w celu późniejszego wydrukowania ( numer testu do 9 999.999, max. siła odrywająca w kN z ostatnich 255

testów, data oraz czas testu ). Korelacja wyników:

Wytrzymałość

teoretyczna na

Wytrzymałość fb według BOND-TESTu

rozciąganie ft

odwiert do głębokości

odwiert do głębokości

[ MPa ]

10 mm [ MPa ]

75 mm [ MPa ]

2,50

2,45

2,32

4,00

3,88

3,56

W powyższej tabeli porównano teoretyczną wytrzymałość betonu na rozciąganie (ft) z naprężeniami (fb) powstającymi podczas przeprowadzania BOND-TEST'u, w partii rdzenia pod przyklejonym stalowym dyskiem.

LITERATURA: Zarządzenie Nr 11 Generalnej Dyrekcji Dróg Publicznych z dnia 3 grudnia 1998 "Zalecenia dotyczące oceny jakości betonu "in-situ" w konstrukcjach obiektów mostowych". BOND-TEST jest zalecany przez normę brytyjską BS 1881.
