Przedłużacz pilota na układzie LM567 i TFMS5360
Jeżeli posiadamy tuner satelitarny z rozgałęzieniem sygnału na dwa telewizory i chcemy
przełączać programy z tego tunera w jednym lub drugim pokoju to wystarczy zbudować ten oto
przedłużacz pilota. Oczywiście to, co przełączymy w pierwszym pokoju to ten sam program
będzie w drugim i tak samo na odwrót.
Zbudowany tutaj układ przedłużacza pilota składa się z zasilacza stabilizowanego układem
7812, odbiornika impulsów podczerwieni TFMS 5360 oraz układu dekodera LM 567

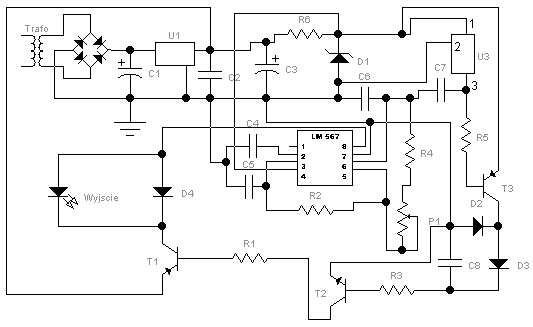

Transformator do zasilacza może być typu TS 2/14 lub inny. Teraz zobaczmy na schemat gdzie
pisze "wyjście" Tam należy podłączyć cztery diody nadawcze. Diody mają być w tym pokoju
gdzie znajduje się tuner ustawić należy je bardzo blisko tunera. Cały układ przedłużacza musi
znajdować się w drugim pokoju gdzie jest zrobiony podgląd na drugi telewizor. Pytanie tylko
jak diody połączyć z układem przedłużacza? Czy trzeba przeciągać nowe przewody z jednego
do drugiego pokoju? Otóż nie. Wykorzystamy do tego ten sam przewód, który idzie z tunera do
drugiego telewizora z podglądem. Oznacza to, że tym samym przewodem polecą dwa sygnały
obrazu z tunera i impulsów z pilota. Uwaga!!! Połączenie w ten sposób jest możliwe tylko

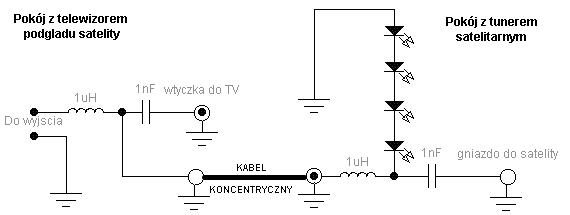

wtedy, kiedy mamy zrobione rozgałęzienie na przewodzie koncentrycznym 75om. Oto mamy na
dole schemat jak można to zrobić.
Jak uruchamiać układ:, Kiedy wszystko zmontujemy należy pamiętać, aby diody nadawcze były
ustawione blisko tunera satelitarnego przed lub z boku tak, aby "widziały" odbiornik tunera.
Kiedy to zrobimy idziemy do drugiego pokoju gdzie jest nasz przedłużacz zabierając ze sobą
pilot od sat. Następnie kierujemy pilot przed przedłużaczem i cały czas przyciskamy na
przycisk przełączania kanałów i jednocześnie musimy delikatnie przekręcać potencjometrem
P1 w przedłużaczu aż do momentu przełączenia, kiedy tak się stanie oznacza to, że się udało.
Po tej operacji powinny działać wszystkie przyciski dostępne na pilocie.
R1-8,2k R2-22k R3-100k R4-8,2k R5-47k R6-470om P1-Potencjometr miniaturowy 10k
C1-1000uF C2-100nF C3-100uF C4-10nF C5-100nF C6-1nF C7-1nF C8-10nF
D1-Dioda Zenera 4,7V D2,D3,D4-1N4148 Mostek prostowniczy dowolnego typu
T1,T3-BC 558 PNP T2-BC 548 NPN
U1-7812 Stabilizator 12V + mały radiator U2-LM 567 + podstawka U3-Odbiornik TFMS 5360
Trafo typu TS 2/14 lub inne. Diody nadawcze podczerwień dowolnego typu cztery sztuki
