Opracuj projekt stanowiska do przenoszenia elementów z tworzywa

sztucznego

Element ma zostać przeniesiony ze stanowiska nr 1 na stanowisko nr 2 a

następnie powinien zostać przesunięty na stanowisko nr 3.

Przedmiot podnoszony jest za pomocą siłownika nr1, dzięki generatorowi

podciśnienia, przy pomocy ssawek. Następnie za pomocą siłownika nr 2

przenoszony jest nad stanowisko nr 2. Tam zostaje opuszczony. Następuje wyłączenie generatora podciśnienia i element opada na stanowisko. W

momencie gdy upadnie siłownik nr 3 przesuwa go na stanowisko nr 3.

Następuje powrót wszystkich siłowników do położeń wyjściowych. Cykl

zaczyna się od nowa.

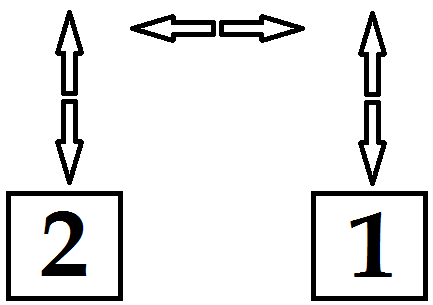

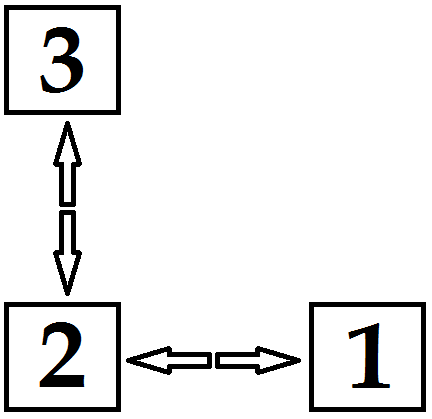

Kierunki przemieszczania się siłowników i elementu w układzie

Sprawozdanie powinno zawierać:

1. Temat ćwiczenia wynikający z treści zadania

2. Założenia pracy układu

3. Materiały, narzędzia elementy potrzebne do stworzenia układu

4. Schemat połączenia ze sterownikiem PLC

5. Lista przyporządkowania

6. Napisany program na sterownik PLC

7. Wnioski wynikające z przebiegu ćwiczenia
