Wyrównanie sieci niwelacyjnej w WinKalk

Celem ćwiczenia jest wyrównanie sieci niwelacyjnej metodą

pośredniczącą (ściśle) w programie obliczeniowym WinKalk.

1. Wprowadzenie do programu niezbędnych danych do

obliczenia sieci płaskiej:

Do programu wprowadzamy:

• wysokości reperów odniesienia w stosunku do których

będzie wyrównana sieć niwelacyjna (w programie

przyjmujemy bezbłędność reperów odniesienia)

• pomierzone przewyŜszenia pomiędzy reperami w sieci.

• wagi dla ciągów niwelacyjnych obliczone z długości

ciągów.

a) Wprowadzenie wysokości reperów odniesienia

W celu wprowadzenia wysokości reperów wykonujemy

operacje:

- otwarcie program WinKalk, załoŜenie nowego obiektu.

- PunktyWpis

Wyrównanie sieci niwelacyjnej w WinKalk

25.10.2009r.

Studium Techniczne dla Dorosłych w Toruniu

mgr inŜ . Grzegorz Wydra

Informatyka Geodezyjna i Kartograficzna Rok II

- wpisujemy numer reperu, zaznaczamy typ punktu jako

Osnowa H i wpisujemy wysokość reperu odniesienia.

b) Wprowadzenie obliczonych z pomiaru wartości

przewyŜszeń pomiędzy reperami w sieci.

W celu wprowadzenia wartości przewyŜszeń wykonujemy

następujące operacje:

- WyrównaniePrzewyŜszenia

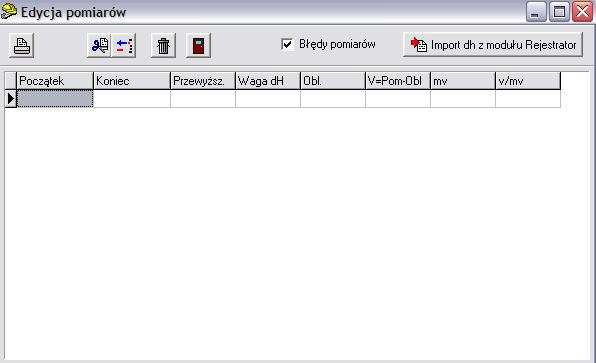

Wpisujemy w oknie edycji pomiarów wartości przewyŜszeń

pomiędzy reperami sieci czyli pomierzone róŜnice wysokości

reperów.

c) UWAGA: Wagę dH przyjmujemy jako długość ciągu

liczoną w [km] lub ilość stanowisk.

Wyrównanie sieci niwelacyjnej w WinKalk

25.10.2009r.

Studium Techniczne dla Dorosłych w Toruniu

mgr inŜ . Grzegorz Wydra

Informatyka Geodezyjna i Kartograficzna Rok II

2. Wyrównanie sieci niwelacyjnej.

• Po wprowadzeniu wartości przewyŜszeń oraz wag dla

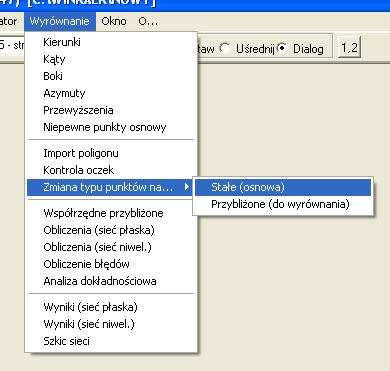

ciągów niwelacyjnych dokonujemy zamiany typu punktów

na stałe dla reperów nawiązania: WyrównanieZmiana

typu punktów na...Stałe.

• Dokonujemy obliczenia przybliŜonych wysokości reperów,

których wysokości mają być wyrównane:

WyrównanieWspółrzędne przybliŜone.

• Następnie zamieniamy typy punktów na przybliŜone dla

punktów T1, T2, T4, B

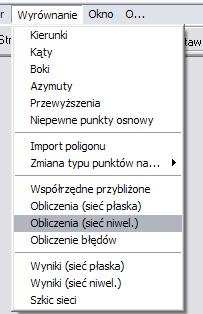

• Po zamianie typu punktów dokonujemy obliczenia sieci

niwelacyjnej.

Wyrównanie sieci niwelacyjnej w WinKalk

25.10.2009r.

Studium Techniczne dla Dorosłych w Toruniu

mgr inŜ . Grzegorz Wydra

Informatyka Geodezyjna i Kartograficzna Rok II

3. Wyniki wyrównania i charakterystyka dokładnościowa.

Analizujemy wyrównaną sieć niwelacyjną pod kątem

dokładnościowym (główny parametr dokładności to błąd

średni niwelacji po wyrównaniu mO ).

Ponadto analizujemy wartości dh czyli róŜnice pomiędzy

wysokościami reperów z obliczenia przybliŜonego i ścisłego.

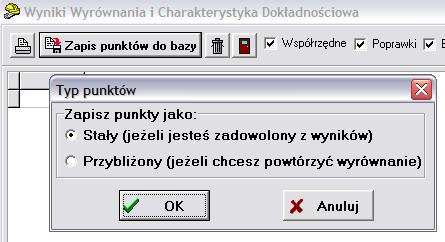

JeŜeli wyniki są satysfakcjonujące, zapisujemy wyrównane

punkty do bazy oznaczając je jako punkty stałe.

Wyrównanie sieci niwelacyjnej w WinKalk

25.10.2009r.

Studium Techniczne dla Dorosłych w Toruniu

mgr inŜ . Grzegorz Wydra

Informatyka Geodezyjna i Kartograficzna Rok II

Dopiero po zapisaniu punktów do bazy wchodzimy w

zakładkę WyrównaniePrzewyŜszenia i analizujemy błędy

pozorne v (program oblicza wartości błędów pozornych jako

róŜnicę przewyŜszenia pomierzonego i obliczonego).

PrzewyŜszenie obliczone to przewyŜszenie pomiędzy

wyrównanymi wysokościami reperów, dlatego końcowa

analiza wartości mv i v/mv ma sens dopiero po zapisaniu

wysokości reperów do bazy jako reperów stałych.

Meritum wyrównania ścisłego jest w tym, Ŝe mając kilka dróg

do obliczenia wysokości danego reperu w sieci (w odniesieniu

do innego przyjętego reperu odniesienia w sieci), niezaleŜnie

które przewyŜszenia przyjmiemy do obliczeń (przewyŜszenia

wyrównane ściśle), to zawsze dostaniemy taką samą

wysokość reperu szukanego.

Bardzo łatwo więc sprawdzić, czy daną sieć wyrównaliśmy

dobrze czy źle.

Wykonanie zadania ćwiczebnego – wyrównanie sieci

niwelacyjnej.

Dyskusja rozwiązań.

Wyrównanie sieci niwelacyjnej w WinKalk
