Einleitung

Zentrales Administrieren der EPLAN-Einstellungen

5

Einleitung

Sehr geehrte EPLAN-Anwenderinnen und -Anwender,

in diesem Dokument wird beschrieben, wie Sie mit Hilfe der Add-on-
Technik Einstellungen innerhalb eines Firmennetzwerks synchronisieren
können. Dabei werden nach einer Installation einer Programmvariante
der EPLAN-Plattform (z.B. EPLAN Electric P8, EPLAN Fluid etc.) auf
einem Client-Rechner verschiedene Einstellungen automatisch an-
gepasst. Außerdem besteht die Möglichkeit, Einstellungen bei einem
Neustart der jeweiligen Variante zu verändern.

Diese Anleitung wendet sich an Administratorinnen und Administratoren,
die EPLAN bereits kennen und über tiefergehende Programm- und
Systemkenntnisse verfügen. Das Dokument gilt für die folgenden
Programmvarianten der EPLAN-Plattform:

• EPLAN Education

• EPLAN Electric P8

• EPLAN Fluid

• EPLAN PPE

• EPLAN Trial.

Hinweis:

Für die Erstellung der Abbildungen in diesem Dokument haben wir die
volllizenzierte Programmvariante "EPLAN Electric P8" eingesetzt. Wenn
Sie eine andere Variante einsetzen oder für P8 nicht sämtliche Module
lizenziert haben, so gehen die Abbildungen in dieser Dokumentation
möglicherweise über den Leistungsumfang der von Ihnen erworbenen
Software hinaus, d.h., es werden dann auch Abbildungen gezeigt, die
Ihnen nicht zur Verfügung stehen.

Einleitung

6

Zentrales Administrieren der EPLAN-Einstellungen

Lesehinweise

Bevor Sie mit der Lektüre beginnen, beachten Sie bitte folgende
Symbole und Schreibweisen, die in diesem Dokument verwendet
werden:

Hinweis:

Texte, die durch diese Grafik eingeleitet werden, enthalten zusätzliche
Hinweise.

• Elemente der Benutzeroberfläche sind fett gekennzeichnet und

dadurch sofort im Text zu finden.

• Kursiv hervorgehobene Texte sagen Ihnen, was besonders wichtig ist

und worauf Sie unbedingt achten sollten.

• Codebeispiele, Verzeichnisnamen, Direkteingaben u.ä. werden in

einer

nichtproportionalen

Schrift dargestellt.

• Funktionstasten, Tasten der Tastatur sowie Schaltflächen innerhalb

des Programms werden in eckigen Klammern dargestellt (wie
beispielsweise [F1] für die Funktionstaste "F1").

• Um den Lesefluss zu verbessern, verwenden wir in diesem Dokument

häufig einen sogenannten "Menüpfad" (z.B. Start > Ausführen). Die
im Menüpfad aufgeführten Menüs und Optionen müssen in der an-
gegebenen Reihenfolge ausgewählt werden, um eine bestimmte
Programmfunktion aufzufinden.

Über die Add-on-Technik

Zentrales Administrieren der EPLAN-Einstellungen

7

Über die Add-on-Technik

Auf einem Server ist ein Zusatzmodul (= Add-on) hinterlegt. In dem
Add-on sind alle Einstellungen festgelegt, die unternehmensweit vor-
eingestellt werden sollen.

Auf den Clients ist eine EPLAN-Programmvariante installiert. Bei dem
Start der Variante wird das Add-on automatisch installiert, falls es noch
nicht auf dem jeweiligen Client vorhanden ist. Ändert sich die Versions-
nummer des Add-ons, so wird es automatisch nachinstalliert.

Damit sind beim Start der Variante auf allen Clients die unternehmens-
eigenen Einstellungen voreingestellt.

Administrierbare Einstellungen

Über die Add-on-Technik können die Benutzer- und Stationsein-
stellungen

der EPLAN Client-Rechner verändert werden. Sind die

Firmeneinstellungen

auf den Client-Rechnern lokal installiert, so

können auch diese mit der Add-on-Technik verändert werden.

Hinweis:

Wurden die Firmeneinstellungen während der Installation der Variante
auf einem Server installiert, so besteht keine Notwendigkeit, diese erneut
zu verändern.

Die Projekteinstellungen wirken sich nicht auf bestehende Projekte
aus, sondern nur auf neu zu erstellende Projekte. Hier empfiehlt es
sich, unternehmenseigene Projektvorlagen oder Basisprojekte zu
konfigurieren.

Add-on erstellen

8

Zentrales Administrieren der EPLAN-Einstellungen

Add-on erstellen

Einstellungen aus der Programmvariante
exportieren

Hierfür wird die EPLAN-Programmvariante auf einem beliebigen
Rechner gestartet. Mit Hilfe des Dialogs Einstellungen können die
gewünschten Einstellungen exportiert werden.

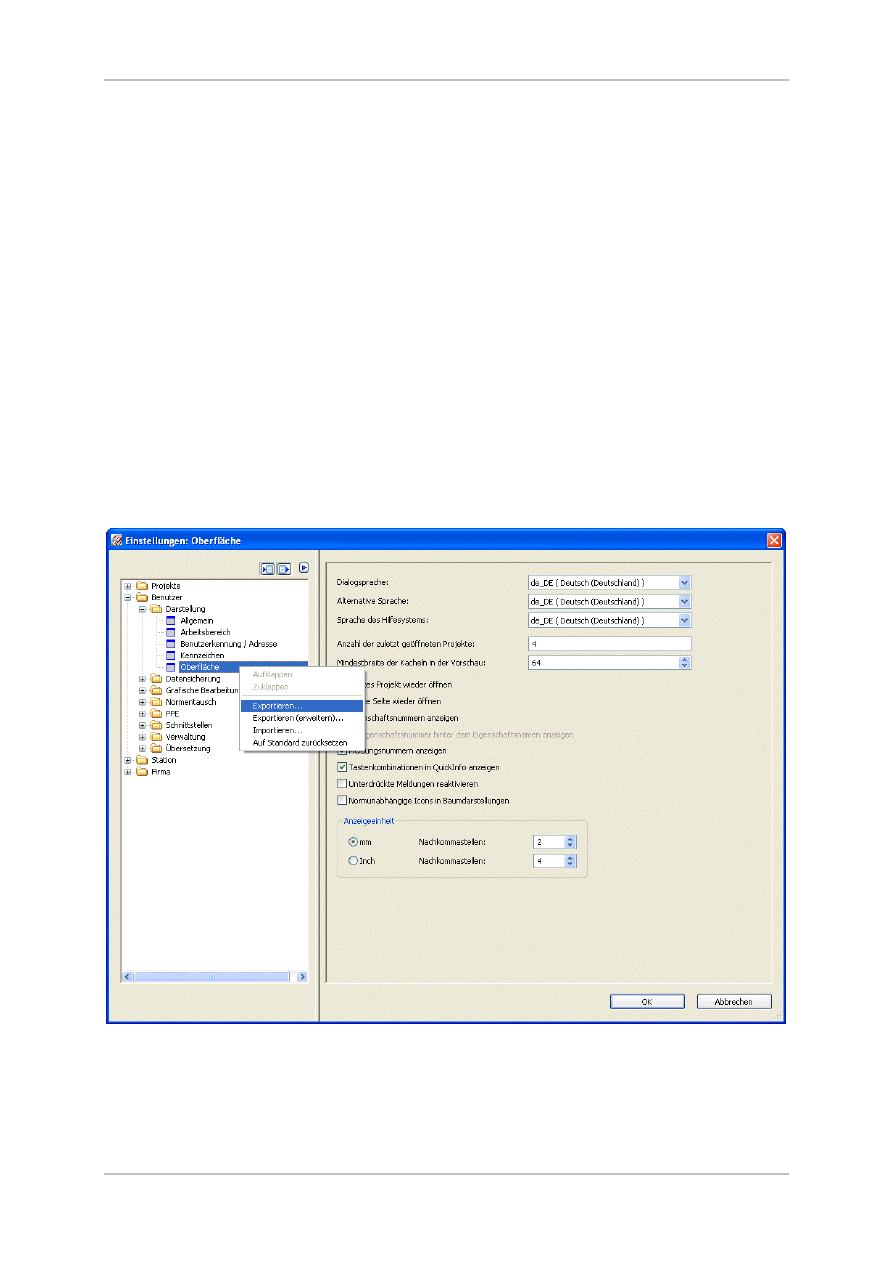

Wählen Sie dazu den Menüpfad Optionen > Einstellungen. Setzen
Sie alle Einstellungen im Dialog Einstellungen auf die gewünschten
Werte. Im Anschluss daran wählen Sie in der Baumansicht des Dialogs
Einstellungen Einstellungsbereiche (Knoten) oder einzelne Ein-
stellungsdialoge aus und exportieren die festgelegten Werte über
Kontextmenü > Exportieren in eine

xml

-Datei.

Add-on erstellen

Zentrales Administrieren der EPLAN-Einstellungen

9

Über den Kontextmenüpunkt Exportieren (erweitern) können Sie einer
bereits bestehenden

xml

-Datei zusätzliche Einstellungen hinzufügen.

Sind alle Einstellungen exportiert, so sind diese in einer oder mehreren
Dateien zu finden, die hier mit

[Firmenname]_Einstellungen.xml

bezeichnet werden.

Dateien für das Add-on erstellen

Die Dateien für das Add-on werden auf einem Server hinterlegt. Dafür
erstellen Sie auf dem Server einen neuen Ordner, in dem alle Add-ons
hinterlegt werden, die von der Variante automatisch installiert werden
sollen.

z.B.

[Servername]\EPLAN-Plattform Add-ons\

Alle Varianten-Clients müssen auf diesen Ordner Zugriff haben.

Zudem braucht jedes Add-on einen Namen. Für die Dateien dieses
Add-ons erstellen Sie einen weiteren Ordner mit dem Namen des
Add-ons.

[Servername]\EPLAN-Plattform Add-ons\[Add-on-Name]\

Für ein Add-on ist die folgende vorgegebene Verzeichnisstruktur
notwendig:

[Servername]\EPLAN-Plattform Add-ons\[Add-on-Name]\

cfg

install.xml

[Firmenname]_Einstellungen.xml

Die

install.xml

ist die Steuerdatei für die Variante.

Add-on erstellen

10

Zentrales Administrieren der EPLAN-Einstellungen

Steuerdatei erstellen

Die Datei

install.xml

steuert die Installation des Add-ons und hat z.B.

für EPLAN Electric P8 den folgenden Aufbau:

<?xml version="1.0"?>

<Settings>

<CAT name="INSTALL">

<MOD name="AF">

<Setting name="ApplicationModifier" ver="1" type="string"

info="Name modification for specific application configuration">

<Default>

<Val>[Add-on-Name]</Val>

</Default>

</Setting>

</MOD>

</CAT>

<CAT name="STATION">

<MOD name="SYSTEM">

<LEV1 name="[Add-on-Name]">

<Setting name="XMLPath" ver="1" type="string" info="patched

path to install.xml">

<Default>

<Val>[Servername]\EPLAN-Plattform Add-ons\

[Add-on-Name]

\cfg\install.xml</Val>

</Default>

</Setting>

<Setting name="Version" ver="1" type="string" info="version

nr of this addon">

<Default>

<Val>1.0.0</Val>

</Default>

</Setting>

<LEV2 name="MainVersion">

<LEV3 name="Basic">

<Setting name="Licences" ver="1" type="string"

info="Licence of Main Product to identify it">

<Default>

<Val>700</Val>

</Default>

</Setting>

Add-on erstellen

Zentrales Administrieren der EPLAN-Einstellungen

11

<Setting name="Versions" ver="1" type="string"

info="Version of Main Product to identify it">

<Default>

<Val>1.9.0</Val>

<Val>1.9.1</Val>

<Val>1.9.2</Val>

<Val>1.9.3</Val>

<Val>1.9.4</Val>

<Val>1.9.5</Val>

</Default>

</Setting>

</LEV3>

</LEV2>

</LEV1>

</MOD>

</CAT>

</Settings>

Alle Einträge in [ ] müssen für das jeweilige Add-on ersetzt werden.

Die Werte in der Datei

install.xml

haben die folgende Bedeutung:

Werte

Bedeutung

ApplicationModifier

Name des Add-ons. Leerzeichen sind nicht
erlaubt.

XMLPath

Absoluter Pfad der

install.xml

dieses

Add-ons.

Version

Versionsnummer des Add-ons. Wird die
Nummer erhöht, so wird dieses Add-on beim
Client nachinstalliert.

Licences

Die Hauptversion muss diese Lizenz abge-
bucht haben. Das kann wichtig sein, wenn
z.B. ein Add-on für EPLAN Electric P8
installiert werden soll, nicht aber für EPLAN
Fluid. So werden z.B. mit dem Wert

700

die

Add-ons für EPLAN Electric P8 installiert.

Add-on erstellen

12

Zentrales Administrieren der EPLAN-Einstellungen

Werte

Bedeutung

Folgende Werte sind für

Licences

möglich:

•

790

= EPLAN Education

•

700

= EPLAN Electric P8

•

703

= EPLAN Fluid

•

704

= EPLAN PPE

•

702

= EPLAN Trial.

Versions

Versionsnummern der Hauptversion, für
das dieses Add-on gedacht ist. Stimmt die
Versionsnummer der Hauptversion nicht
mit der des Add-ons überein, so wird dieses
Add-on auch nicht installiert.

Add-on erstellen

Zentrales Administrieren der EPLAN-Einstellungen

13

Client-Rechner anpassen

In den Firmeneinstellungen kann ein Dateipfad festgelegt werden, über
den automatisch Add-ons installiert werden. Dieser Dateipfad muss bei
jedem Client eingestellt werden. Sind die Firmeneinstellungen zentral auf
einem Server gespeichert, so muss diese Änderung nur einmalig vom
Administrator vorgenommen werden.

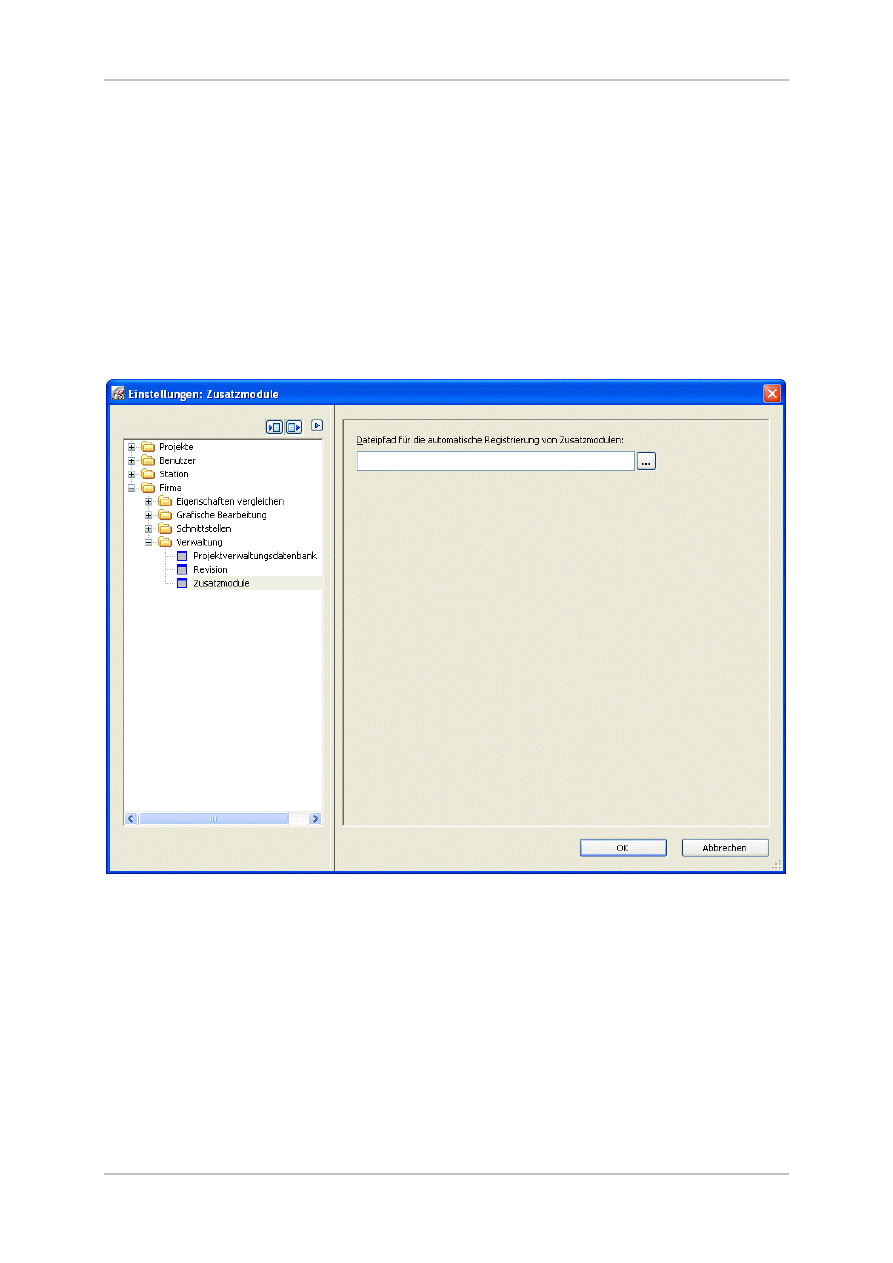

Diese Einstellung nehmen Sie im Dialog Einstellungen: Zusatzmodule
vor (Menüpfad: Optionen > Einstellungen > Firma > Verwaltung >
Zusatzmodule).

Tragen Sie hier den Dateipfad

[Servername]\EPLAN-Plattform

Add-ons

ein. Die EPLAN-Programmvariante sucht in dem Ordner

EPLAN-Plattform Add-ons

rekursiv nach Add-ons. Alle Add-ons

in den Unterverzeichnissen werden beim nächsten Start der Variante
automatisch installiert.

Add-on auf einem Client installieren

14

Zentrales Administrieren der EPLAN-Einstellungen

Add-on auf einem Client installieren

Sind alle Anpassungen für das Add-on und die Variante gemacht, so
wird beim nächsten Start der Variante auf einem Client das Add-on
automatisch installiert.

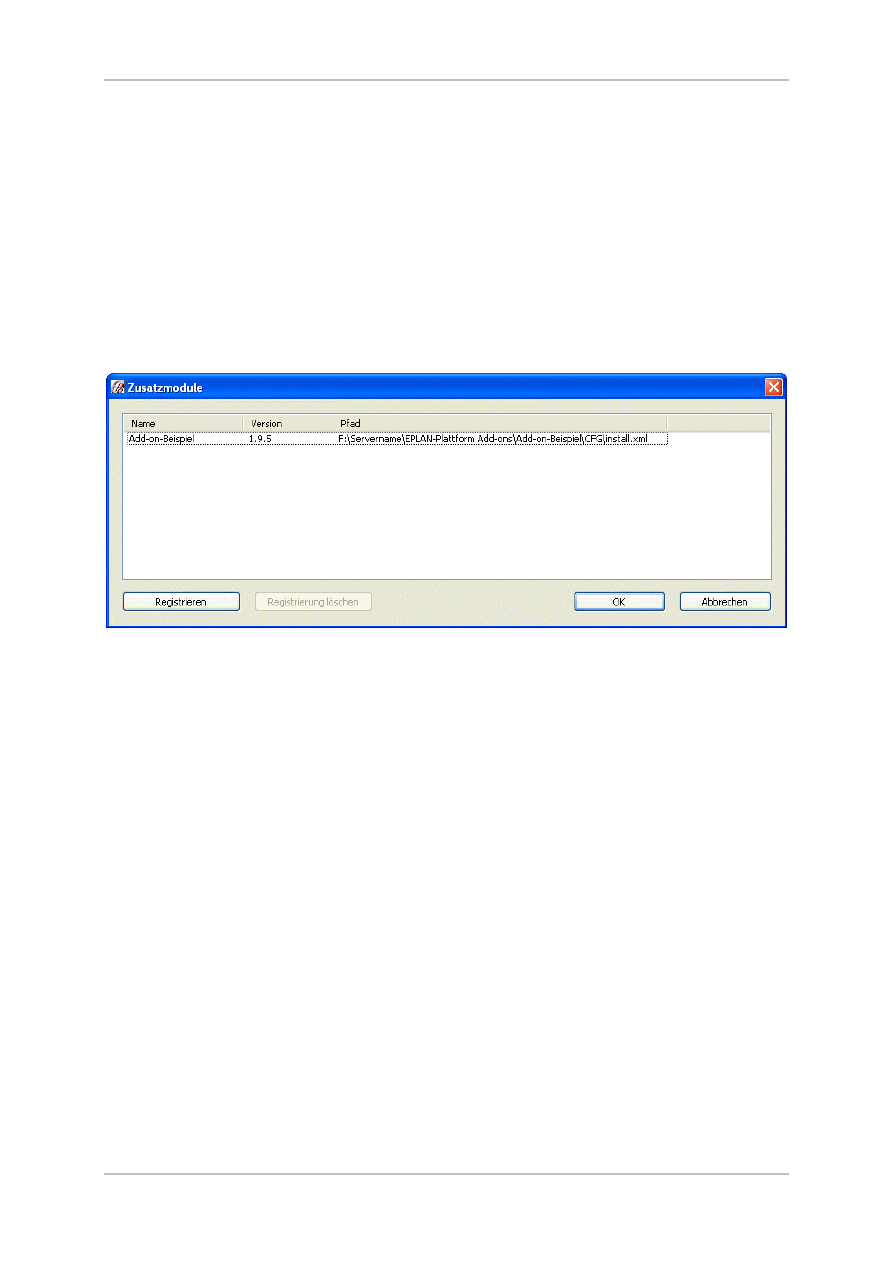

Eine erfolgreiche Installation kann in den Systemmeldungen nach-
gelesen werden. Die installierten Add-ons werden in dem Dialog
Zusatzmodule aufgelistet, der unter Dienstprogramme > Zusatz-
module zu finden ist.

EPLAN Software & Service GmbH & Co. KG
An der alten Ziegelei 2
40789 Monheim am Rhein · Deutschland
Telefon: [phone] / 39 64-0
Telefax: +49 (0) 21 73 / 39 64-25
[e-mail] · www.eplan.de
