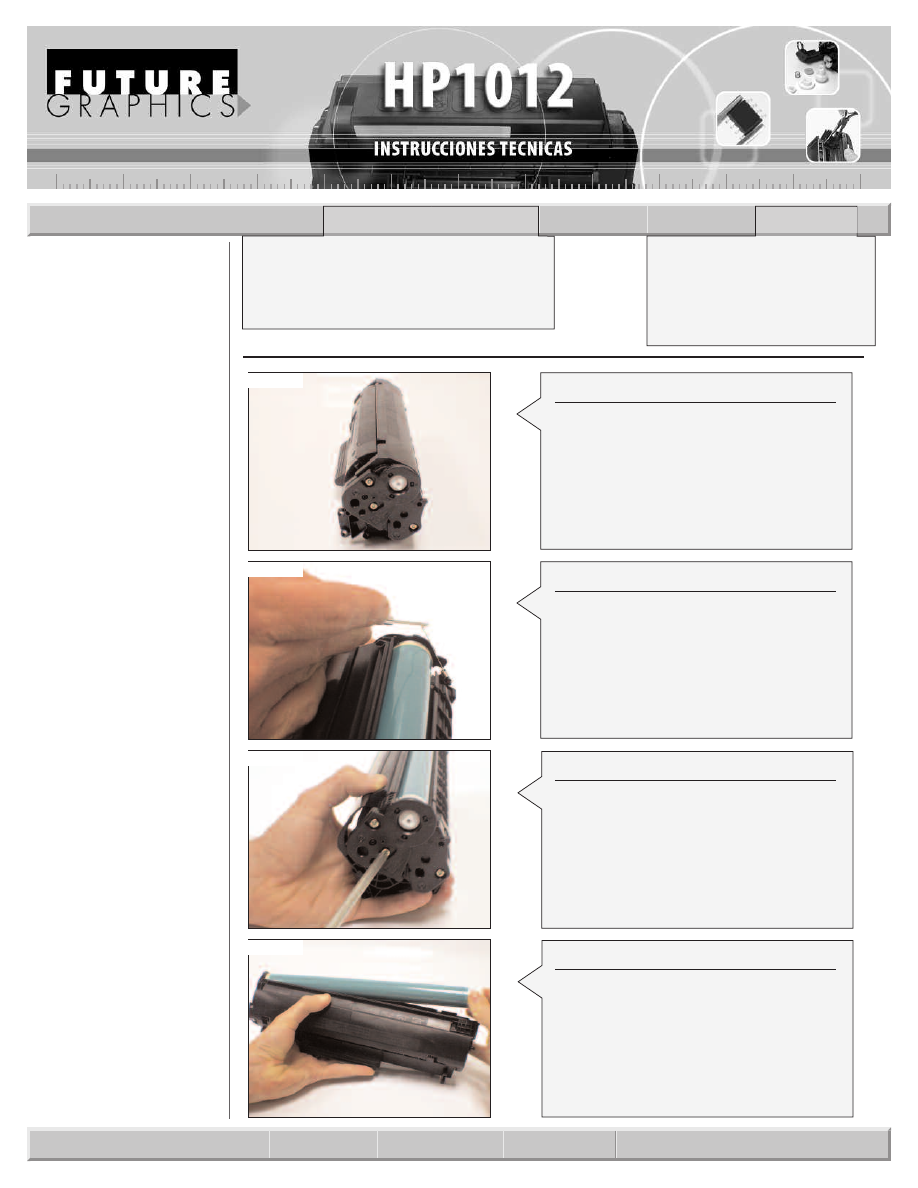

Herramienta de Instalación de Pins
Pinza de punta, larga
Destornillador Phillips
Destornillador Plano pequeño
Alicate
Herramienta curva de extracción

Instrucciones Técnicas

Articulos necesarios

Herramienta

1

E-mail: [e-mail]

Website:

www.futuregraphicsllc.com

HP1012TECH_S

Foto 4

Foto 3

Paso 3

Utilizando un destornillador Philips remueva
los dos tornillos que sostienen el esta-
bilizador del cilindro al cartucho. (Vea foto 3),
remueva el estabilizador

Paso 4

Manteniendo el cobertor abierto, levante el
cilindro del engranaje y retirelo rotando en el
sentido del reloj mientras tira hacia fuera.
(Vea foto 4)

Foto 2

Paso 2

Manteniendo el cobertor abierto, utilize un
gancho para remover el resorte de tension
ubicado en el lado si engranaje del cilindro.
(Vea foto 2)

Foto 1

Paso 1

Coloque el cartucho en la mesa de trabajo de
manera que el cobertor del cilindro quede
hacia arriba y el brazo del cobertor hacia
usted. (Vea foto 1)

Alcohol Isopropilico
Padding Powder (polvo lubricante)
Trapo suave sin pelusa
Isopo
Toner

US 1 800 394.9900
Int’l +1 818 837.8100
FAX [phone]
Int’l +1 818 838.7047

DALLAS, USA

US 1 877 499.4989
Int’l +1 972 840.4989
FAX [phone]
Int’l +1 972 840.1750

ATLANTA, USA

US 1 877 676.4223
Int’l +1 770 516.9488
FAX [phone]
Int’l +1 770 516.7794

MIAMI, USA

US 1 800 595.429
Int’l +1 305 594.3396
FAX [phone]
Int’l +1 305 594.3309

SANFORD,USA

US 1 800 786.9049
Int’l +1 919 775.4584
FAX [phone]
Int’l +1 919 775.4584

TORONTO, CAN

CAN 1 877 848.0818
Int’l +1 905 712.9501
FAX [phone]
Int’l +1 905 712.9502

NEW YORK, USA

US 1 800 431.7884
Int’l +1 631 345.0121
FAX [phone]
Int’l +1 631345.0690

SYDNEY, AUS

AUS 1 800 003.100
Int’l +62 02 9648.2630
FAX [phone]
Int’l +62 02 9548.2635

BUENOS AIRES, ARG

ARG 0810 444.2656
Int’l +011 4583.5900
FAX [phone]

MONTEVIDEO,URY

URY 02 902.7206
Int’l +5982 900.8358
FAX [phone]

JOHANNESBURG, S.A.

S.A. +27 11 974.6155
FAX [phone]

MELBOURNE, AUS

AUS 1 800 003. 100
Int’l +62 03 9561.8102
FAX [phone]
Int’l [phone]

OFICINAS CORPORATIVAS
LOS ANGELES, USA

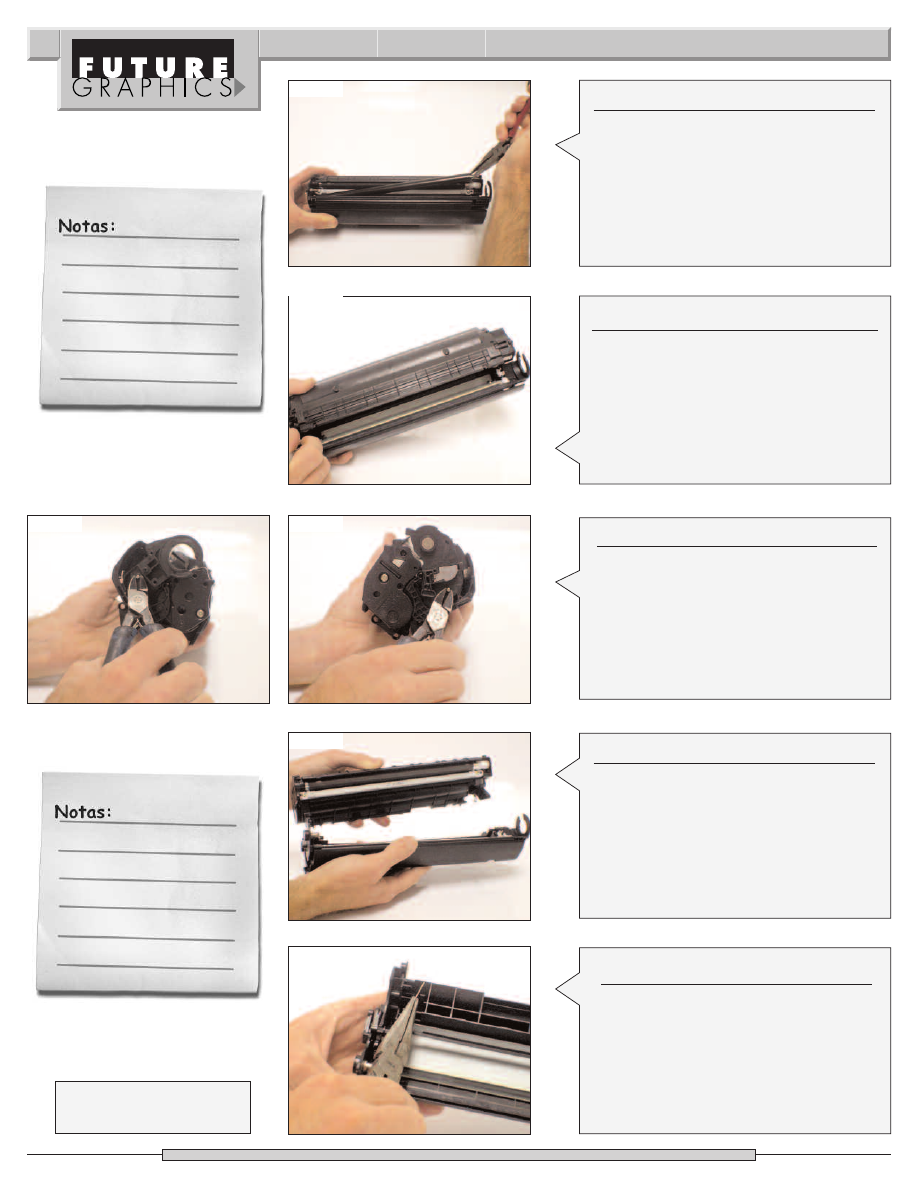

Foto 10

Foto 5

Foto 6

Paso 5

Utilizando una pinza de punta remueva el
PCR del cartucho. (Vea foto 5) limpielo uti-
lizando agua jabonosa

Paso 6

Con una herramienta de extraccion, retire el
pin desde dentro del cartucho hacia afuera.

(Vea foto 6)

Foto 7

Foto 8

2

Instrucciones técnicas para HP 1012

Foto 9

Paso 8

Separe las dos secciones del cartucho.
(Vea foto 9) Deje la tolva de toner a un lado.

Paso 7

Utilizando un alicate, extraiga los pins de
ambos lados del cartucho.

(Vea foto 7 y 8)

Paso 9

Remueva el resorte de tension del cobertor
del cilindro.

(Vea foto 10)

Necesita otras instrucciones técnicas
igual de detallas y confiables?
Visite: www.futuregraphicsllc.com

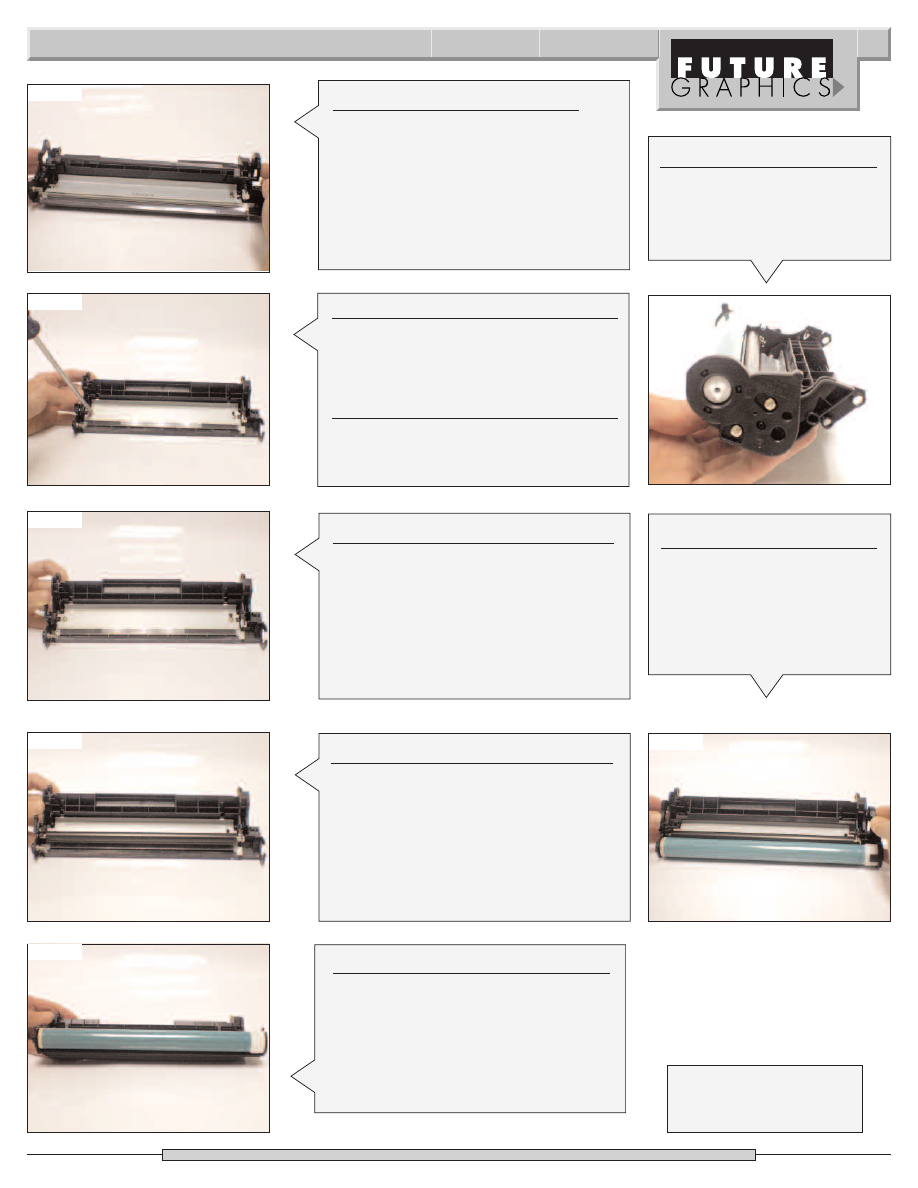

Paso 13

Aplique Padding Powder (polvo lubricante) a
la wiper blade sea nueva o usada. Instalela en
la tolva de desecho con los dos tornillos que
la mantienen en su lugar. (Vea foto 13)

Foto 13

Foto 14

Instrucciones técnicas para HP 1012

3

Paso 10

Abra el cobertor y libere los brazitos
metalicos.

(Vea foto 11)

Paso 11

Utilizando un destornillador Philips remueva
los dos tornillos que sostienen la Wiper Blade.
(Vea foto 12) Remueva la Wiper Blade

Paso 12

Limpie la tolva de desecho con aire comprim-
ido o una aspiradora, limpie los contactos del
PCR con alcohol y un hisopo.

Foto 15

Paso 14

Aplique grasa conductive al contacto del PCR
(negro). Instale el PCR limpio nuevamente.
(Vea foto 14)

Paso 15

Aplique Padding Powder (polvo lubricante)
al cilindro. Coloquelo nuevamente rotandolo
el cilindro en sentido del reloj.

(Vea foto 15)

Foto 16

Foto 17

Paso 16

Instale el estabilizador en el lado
del cartucho. Instale los dos tor-
nillos que lo sostiene. ( Vea foto 16)

Paso 17

Deslice el cobertor del cilindro en
la tolva desecho y reinstale los
brazitos metalicos. (Vea foto 17)

Foto 11

Foto 12

Necesita ayuda con un problema
técnico específico?
Llame al Centro de Recursos Técnicos de
8am - 5pm Pacífico: +1 818 837.8100

Foto 18

Foto 19

Foto 20

Foto 21

Foto 22

4

Instrucciones técnicas para HP 1012

E-mail: [e-mail]

Website:

www.futuregraphicsllc.com

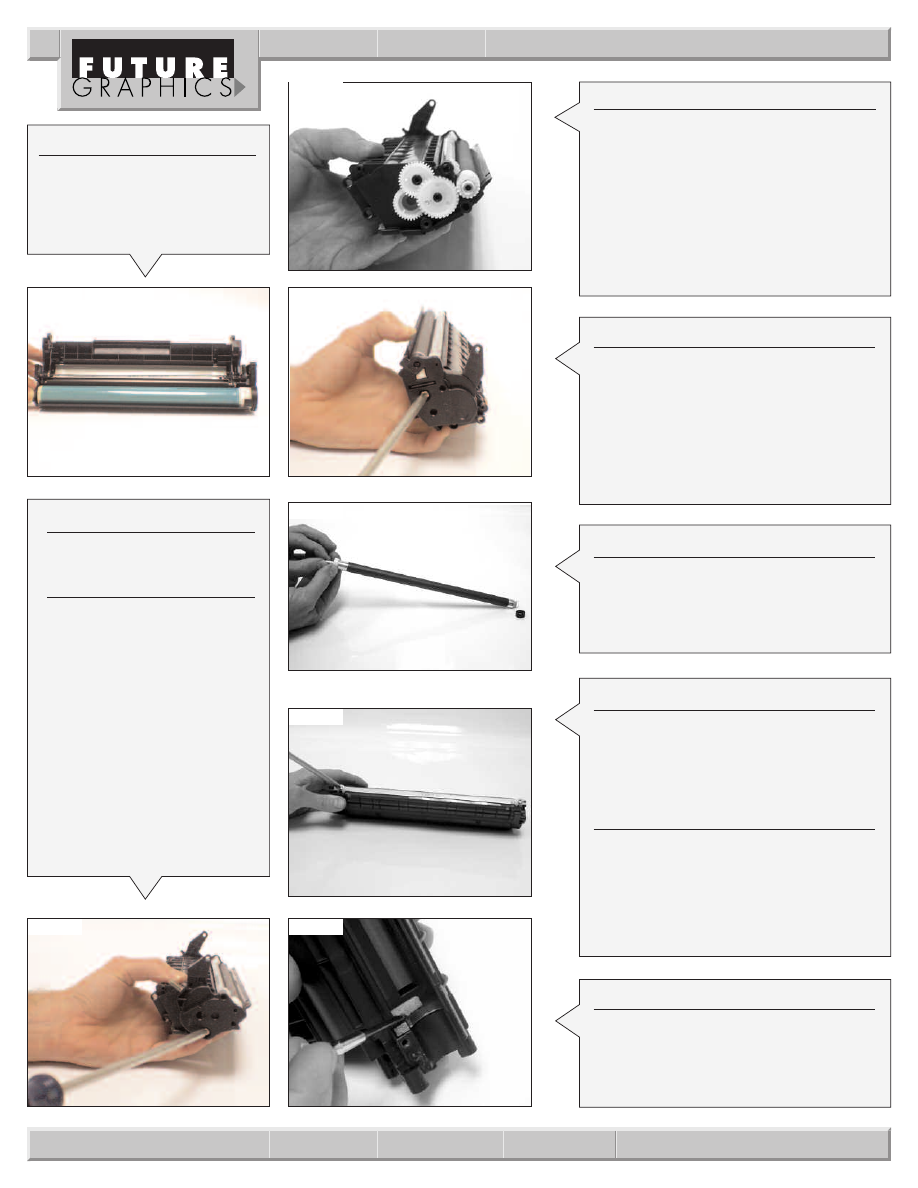

Paso 21

Remueva los tres engranajes de la tolva.
Dejando el engranaje del agitador de la tolva.

(Vea foto 20)

Paso 26

Remueva los sellos de esponja de la doctor
blade de ambos lados de la tolva de toner.
(Vea foto 24)

Paso 23

Extraiga el rodillo magnetico. Remueva los
bujes de los extremos del mismo.

(Vea foto 22)

Paso 24

Limpie el rodillo magnetico utilizando aire
comprimido o aspiradora. Luego limpielo uti-
lizando limpiador de rodillo magnetico
y un trapo sin pelusa.

Paso 25

Remueva los dos tornillos que sostienen la
doctor blade de la tolva. (Vea foto 23)
Remueva los blancos de cada extremo de la
doctor, y remueva la doctor blade. Limpiela
utilizando alcohol y un trapo sin pelusa.

Paso 22

Rote el cartucho 180°. Remueva el tornillo
que sostiene la tapa del lado del contacto.
(Vea foto 21) Remueva la tapa.

Paso 18

Reinstale el resorte de tension en
el cobertor. (Vea foto 18)

Paso 19

Coloque la tolva de desecho a un
lado y protejala de la luz.

Paso 20

Remueva

los tornillos que

sostienen la tapa del lado del
engranaje de la tolva de toner.
(Vea foto 19) Remueva la tapa.

Foto 23

Foto 24

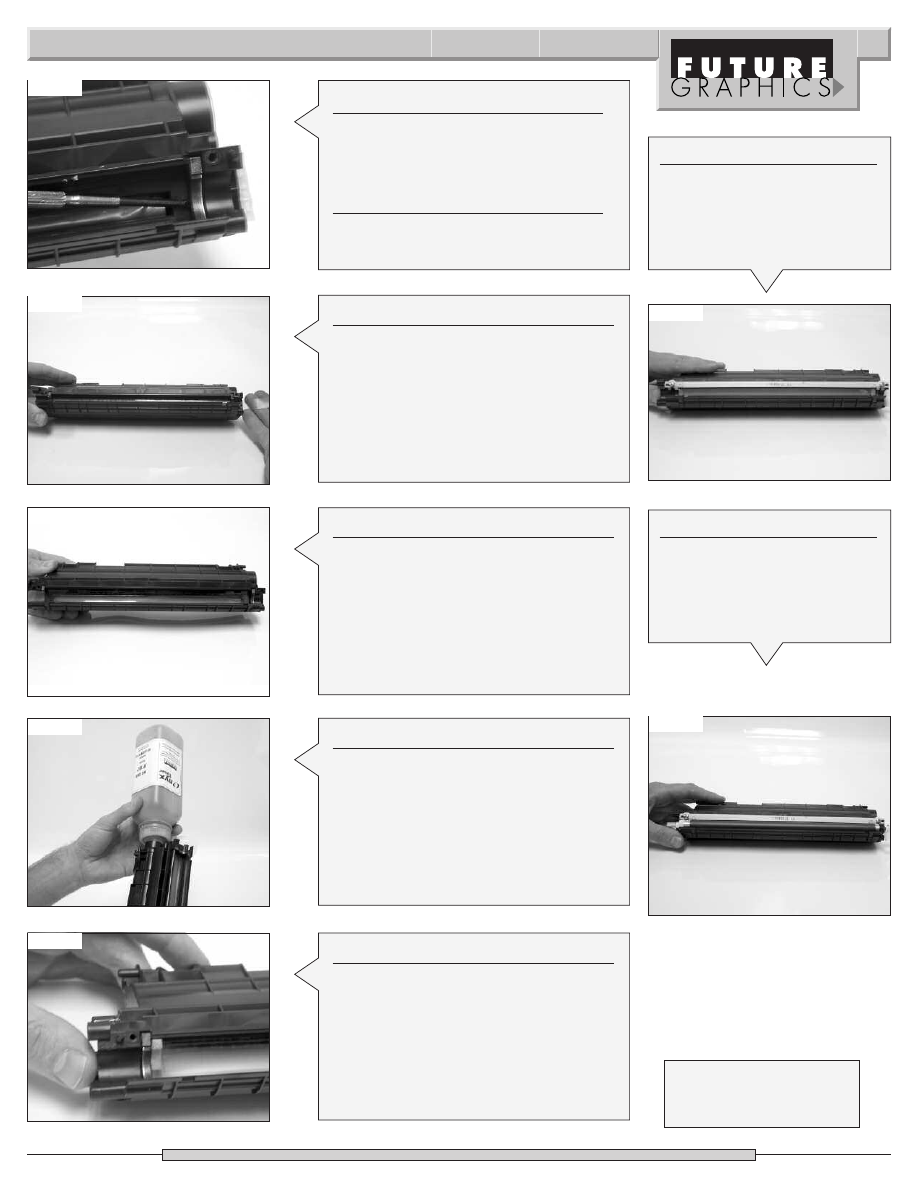

Paso 29

Remueva el papel del sello y pegue el sello en
la tolva de toner.

(Vea foto 26)

Paso 30

Deslice la cola del sello a travez del Puerto de
salida e instele de vuelta la traba.

(Vea foto 27)

Paso 31

Remueva el tapon de tolva. Llene con 110
grs. De toner future graphics correspondi-
ente. (Vea foto 28) Reinstale el tapon.

Paso 32

Instale nuevos sellos de doctor blade en
ambos lados de la tolva.

(Vea foto 29)

Foto 25

Foto 26

Instrucciones técnicas para HP 1012

5

Paso 27

Paso 27: Utilizando un destornillador plano,
extraiga la traba de la salida del sello de la
tolva. (Vea foto 25)

Paso 28

Limpie el area del sello utilizando alcohol y
un hisopo.

Foto 27

Foto 28

Foto 29

Photo 30

Photo 31

Paso 33

Instale una doctor blade nueva o
una usada limpia en la tolva. Instale
los dos blancos en cada extremo
de la misma e instale los dos tornil-
los que la sostienen. (Vea foto 30)

Paso 34

Coloque los bujes del rodillo mag-
netico. El blanco va del lado de los
engranajes y el negro del lado del
contacto. (Vea foto 31)

Necesita ayuda con un problema
técnico específico?
Llame al Centro de Recursos Técnicos de
8am - 5pm Pacífico: +1 818 837.8100

6

Instrucciones técnicas para HP 1012

E-mail: [e-mail]

Website:

www.futuregraphicsllc.com

Foto32

Foto 33

Foto 34

Foto 35

Foto 36

Foto 37

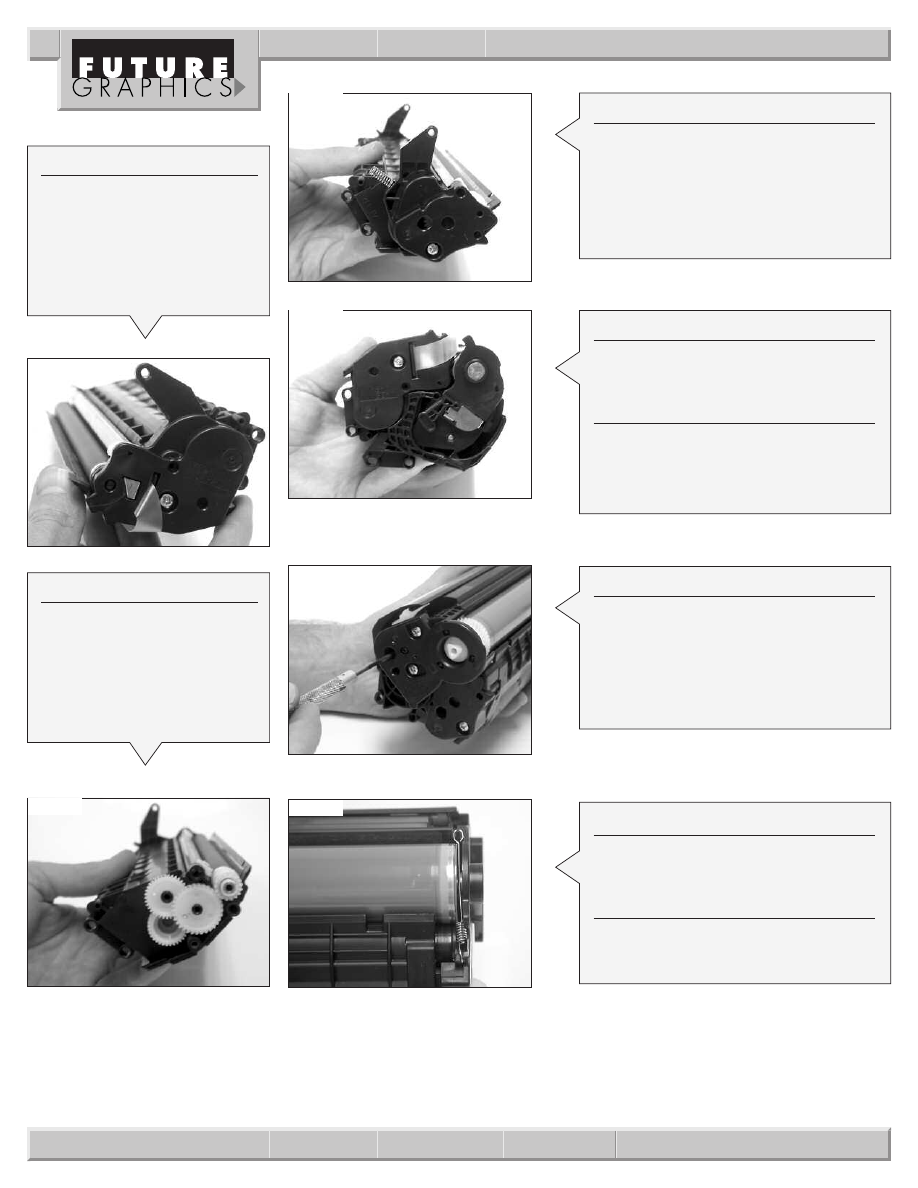

Paso 37

Coloque la tapa del lado del engranaje de la
tolva e instale el tornillo que la sostiene.
NOTA: el engranaje del rodillo magnetico de
calzar correctamente dentro de la tapa.
(Vea foto 34)

Paso 38

Aplique un poca cantidad de toner en el
rodillo magnetico. Rotelo 4-5 veces.

Paso 39

Una la tolva de toner con la de desecho.
Cuidadosamente deslice el cobertor del cilin-
dro abriendolo para instalar el pin del lado
del contacto. (Vea foto 35)

Paso 40

Coloque la tapa del lado del engranaje de la
tolva e instale el tornillo que la sostiene.
NOTA: el engranaje del rodillo magnetico de
calzar correctamente dentro de la tapa.

(Vea foto 34)

Paso 41

Instale el resorte de tension cerca al contacto
del cilindro. (Vea foto 37)

Paso 40

Pruebe el Cartucho.

Paso 35

Instale el rodillo magnetico en la
tolva. Coloque la tapa del lado del
contacto y reinstale el tornillo que
la sostiene. NOTA: asegurese que el
magneto calze correctamente
dentro del contacto en la tapa.
(Vea foto 32)

Paso 36

Instale los tres engranajes en el
extreme de la tolva. (Vea foto 33)

E-mail: [e-mail]

Website:

www.futuregraphicsllc.com

En septiembre de 2003, HP lanzo la nueva impresora

láser HP1012, Basada en Nuevo motor Canon, provee algu-
na mejoras sobre la discontinuada HP1000. La mas impor-
tante es que imprime 15 ppm, un incremento de +5ppm
sobre la anterior. La resolución es la misma de 600x600
dpi, pero puede imprimir 1200 dpi utilizando la tecnología
HP FastRes 1200. Creada para los usuarios pequeños y ofic-
inas hogareñas, comienza con un precio inferior a u$s200.-

Esta impresora utiliza un cartucho totalmente nuevo

todo en uno (Q2612A) que contiene 110 grs. De toner y
rinde 2000 paginas al 5% de cobertura. El precio es de
u$s69.- o sea que es mas costoso que el HP1000, tiene
menos toner e imprime menos paginas.

HP1012

Q2612A
