TEMAT 4

Damian Nowak

Gr. 5

Sprawozdanie techniczne

I.

Dane formalno-prawne

1.

ZLECENIODAWCA: Wydział Geodezji Górniczej i Inżynierii Środowiska Akademii

Górniczo-Hutniczej w Krakowie

2.

WYKONAWCA: Damian Nowak

3.

PRZEDMIOT ZLECENIA: Ustalenie dokładności pomiaru osnowy i tyczenia obiektu

z uwzględnieniem tolerancji budowlanych (na przykładzie przęseł mostu)
4.

TERMIN WYKONANIA ZLECENIA: 24.12.2010

II.

Czynności obliczeniowe

Czynności obliczeniowe wykonane zostały w oparciu o dane uzyskane z dokumentacji
projektowej mostu (współrzędne filarów) i opracowań kameralnych (obserwacje kątowo-liniowe
na podstawie posiadanych współrzędnych). Do obliczeń wykorzystano programy komputerowe:
Microsoft Excel oraz FlatNET.
Obliczenia wykonano w 2 etapach:
1.

Obliczenie błędu wytyczenia najgorzej wyznaczonego boku w obiekcie przy

uwzględnianiu jedynie błędów osnowy.
2.

Obliczenie błędu wytyczenia najgorzej wyznaczonego boku w obiekcie przy

uwzględnianiu jedynie błędów tyczenia.

Za każdym razem program wyrównywał sieć wraz z obliczeniem elips błędu średniego.

Praca w Microsoft Excel polegała na wykonaniu tych samych obliczeń dla etapu 2. Uzyskano
wyniki zgodne.

III.

Opracowanie wyników

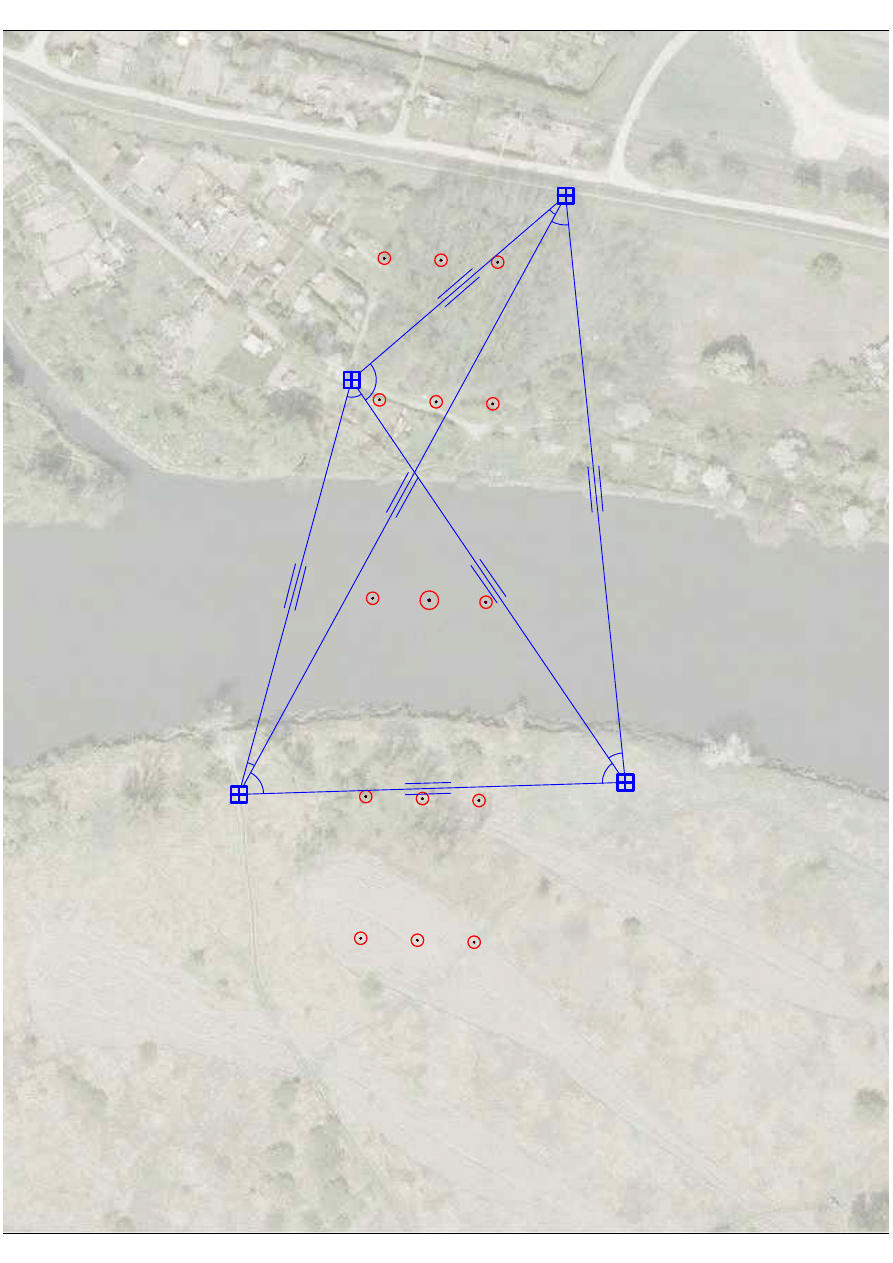

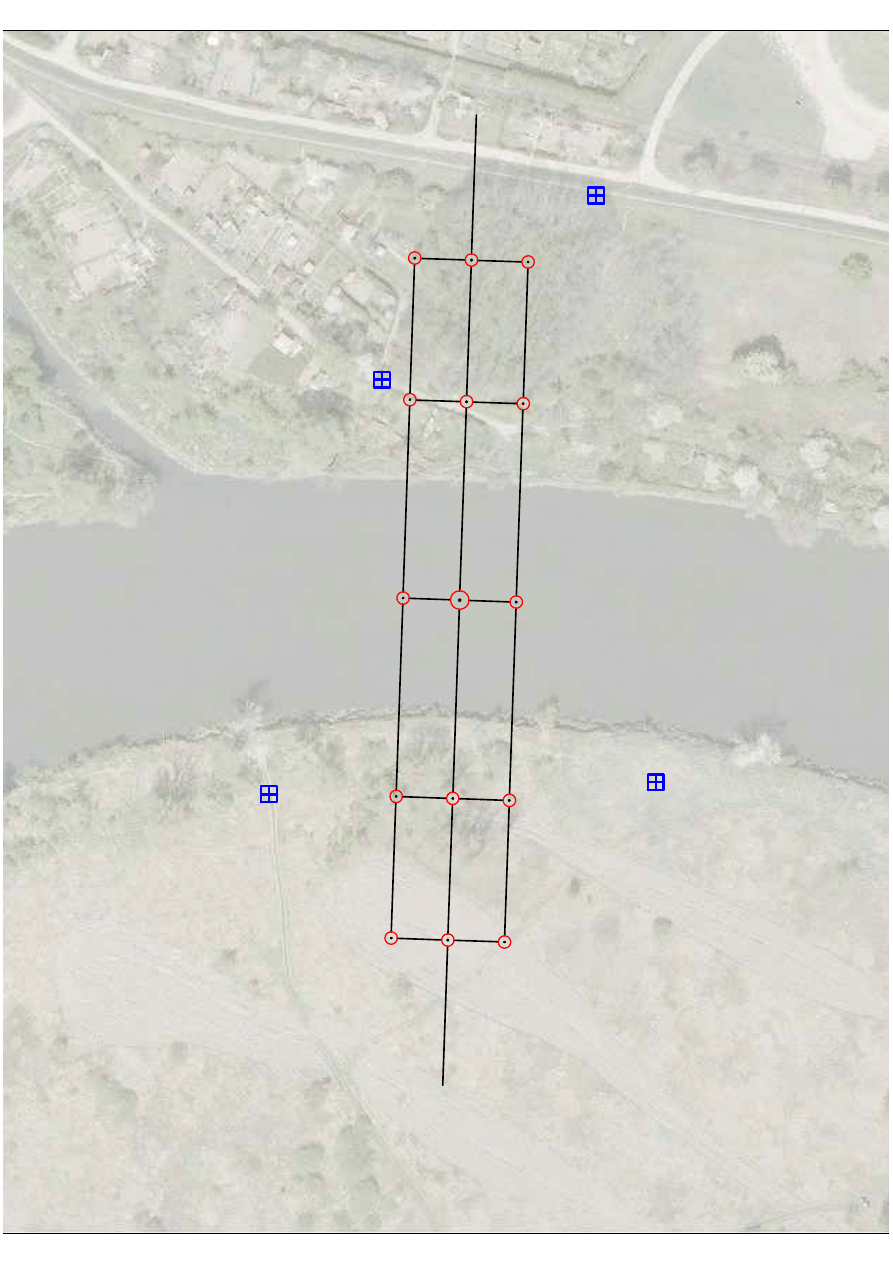

Wyniki obliczeń zostały zaprezentowane graficznie pod postacią szkiców, raportów z programu
FlatNET, wykazu współrzędnych, obliczeń z arkusza kalkulacyjnego Excel i zostały załączone
do niniejszego operatu.

Do operatu został także dołączony prospekt z urządzenia pomiarowego – SOKKIA NET1

M

0

oraz M

0-realizacyjne

zostały dobrane w sposób optymalny do wytyczenia podpór mostu z

uwzględnieniem posiadanego sprzętu i tolerancji budowlanych.

Tolerancja budowlana wynosiła dL = 40 mm
Maksymalne dopuszczalne błędy (dla geodetów) dL

G

= 28.28 mm

Błąd tyczenia mt = 14.14 mm
Stopień trudności wykonywania pomiaru r = 2

M

0

= 2

M

0-realizacyjne

= 9.48

Błąd kąta podczas pomiarów osnowy m

α

= 6 [cc]

Błąd długości podczas pomiarów osnowy m

d

= 2 [mm] + 2 ppm

Błąd kąta podczas tyczenia m

α

= 28.4 [cc]

Błąd długości podczas tyczenia m

d

= 9.4 [mm]

Błąd długości (OSN2-30) podczas tyczenia m

d

= 8.1 [mm]

Błąd długości (OSN3-3112) podczas tyczenia m

d

= 13.2 [mm]

WYKAZ WSPÓŁRZĘDNYCH

X[m]

Y[m]

OSN1

5547708.10 7427583.30

OSN2

5547645.30 7427503.10

OSN3

5547501.80 7427588.30

OSN4

5547502.70 7427459.70

30

5547637.341 7427534.112

3112

5547567.500 7427529.400

Schemat postępowania w arkuszu kalkulacyjnym Excel

1. Obliczenie długości między punktami

P

K

D [mm]

OSN1

OSN2

101862.1

OSN2

30

32017.02

OSN4

OSN3

128603.1

OSN3

3112

88236.61

2. Obliczenie azymutów między punktami

P

K

Azymut [cc]

OSN2

30

115.9932049

OSN3

3112

353.4708863

3112

30

4.288617381

3. Obliczenie kolejno macierzy – A, A’, A

T

pA, (A

T

pA)

-1

, f (wykorzystując

m

α

= 10 [cc], m

d1

= 0.85 [mm], m

d2

= 1.39 [mm])

A

dX31

dY31

dX3112

dY3112

alfa1

-19.25963

-4.94284

0

0

d1

-0.24859

0.96861

0

0

alfa2

0

0

4.81613

5.37215

d2

0

0

0.74459

-0.66752

A'

-1.92596

-0.49428

0

0

-0.29245

1.13954

0

0

0

0

0.48161

0.53721

0

0

0.53568

-0.48023

AtpA

3.79486

0.61871

0

0

0.61871

1.54287

0

0

0

0

0.51890

0.00148

0

0

0.00148

0.51922

AtpA-1

0.28195

-0.11306

0

0

-0.11306

0.69348

0

0

0

0

1.92717

-0.00549

0

0

-0.00549

1.92597

f

-0.99773

-0.06731

0.99773

0.06731

4. Obliczenie fQf

T

fQf

T

=

2.19 mm

2

√

= 1.49 mm

OSN1

OSN2

OSN3

OSN4

18

31

17

14

30

13

11

3112

12

15

32

16

20

33

19

- 70.000 -

- 70.000 -

- 50.000 -

- 50.000 -

- 20.000 -

- 20.000 -

SKALA 1:150

OSN1

OSN2

OSN3

OSN4

18

31

17

14

30

13

11

3112

12

15

32

16

20

33

19

SKALA 1:150

OSN1

OSN2

OSN3

OSN4

18

31

17

14

30

13

11

3112

12

15

32

16

20

33

19

Obiekt:

Data

podpis

Gmina

Skala szkicu:

F l a t N E T Niedziela, 13.2.2011

WYROWNANIE SCISLE SIECI POZIOMYCH (uwzględnienie tylko błędów tyczenia)

===============================================================================
Obiekt :MOST
Opis :analiza


Blad sredni typowego spostrzezenia m0 =1.000000000

Wykaz punktow stalych w sieci
-------------------------------------------------------------------------------
Numer X Y
OSN4 5547502.70000 7427459.70000
OSN1 5547708.10000 7427583.30000
OSN2 5547645.30000 7427503.10000
OSN3 5547501.80000 7427588.30000

Wykaz wspolrzednych wyrownanych wraz z poprawkami
-------------------------------------------------------------------------------
Numer X_wyr Y_wyr dX dY
3112 5547567.50000 7427529.40000 0.00000 0.00000
30 5547637.34100 7427534.11200 0.00000 0.00000

Wykaz wspolrzednych wyrownanych wraz z bledami srednimi
-------------------------------------------------------------------------------
Numer X_wyr Y_wyr MX MY MP
3112 5547567.50000 7427529.40000 0.00139 0.00139 0.00197
30 5547637.34100 7427534.11200 0.00053 0.00084 0.00100

Wykaz obserwacji katowych [grady]
-------------------------------------------------------------------------------
Lewy Centr Prawy Kat_pom Poprawka Kat_wyr Blad v/m
OSN4 OSN3 3112 53.02536 -0.00000 53.02536 0.00100 -0.001
OSN1 OSN2 30 58.28481 0.00000 58.28481 0.00100 0.001

Wykaz obserwacji liniowych
-------------------------------------------------------------------------------
Poczatek Koniec Odle_pom Poprawka Odle_wyr Blad v/m
OSN2 30 32.01702 0.00000 32.01702 0.00086 0.006
OSN3 3112 88.23661 0.00000 88.23661 0.00140 0.002

Wykaz obserwacji azymutalnych [grady]
-------------------------------------------------------------------------------
Poczatek Koniec Azym_pom Poprawka Azym_wyr Blad v/m
OSN4 OSN1 34.48620 -0.00005 34.48615 0.00000 -45.002

Statyska sieci
-------------------------------------------------------------------------------

Liczba punktow stalych =4
Liczba punktow wyrownanych =2
Liczba obserwacji katowych =2
Liczba obserwacji liniowych =2
Liczba obserwacji azymutalnych =1

Ilosc niewiadomych =4
Ilosc obserwacji =5
Ilosc obserwacji nadliczbowych =1
Wspolczynnik r =0.8000000000
Pewnosc sieci P=1.2500000000

Najgorzej okreslony punkt po wyrownaniu :
Numer X_wyr Y_wyr MX MY MP
3112 5547567.50000 7427529.40000 0.00139 0.00139 0.00197

Punkt o najmniej dokladnej wspolrzednej X :
Numer X_wyr Y_wyr MX MY MP
3112 5547567.50000 7427529.40000 0.00139 0.00139 0.00197

Punkt o najmniej dokladnej wspolrzednej Y :
Numer X_wyr Y_wyr MX MY MP
3112 5547567.50000 7427529.40000 0.00139 0.00139 0.00197

Pomierzona odleglosc o najwiekszym bledzie srednim :
Poczatek Koniec Odle_pom Poprawka Odle_wyr Blad
OSN3 3112 88.23661 0.00000 88.23661 0.00140

Pomierzony kat o najwiekszym bledzie srednim :
Centr Lewy Prawy Kat_pom Poprawka Kat_wyr Blad
OSN3 OSN4 3112 53.02536 -0.00000 53.02536 0.00100

Histogram rozkladu zrownowazonych poprawek do obserwacji
-------------------------------------------------------------------------------
Ponizej -3:########## 20% (1 obs.)
: 0% (0 obs.)
-2: 0% (0 obs.)
: 0% (0 obs.)
-1: 0% (0 obs.)
: 0% (0 obs.)
-0:########## 20% (1 obs.)
0:############################## 60% (3 obs.)
: 0% (0 obs.)
1: 0% (0 obs.)
: 0% (0 obs.)
2: 0% (0 obs.)
: 0% (0 obs.)
Powyzej 3: 0% (0 obs.)

F l a t N E T Niedziela, 13.2.2011
ELIPSY BLEDU SREDNIEGO
===============================================================================
Obiekt :MOST
Opis :analiza

Numer X_wyr Y_wyr Polos duza Polos mala Azymut
3112 5547567.50000 7427529.40000 0.001400 0.001387 153.47088
30 5547637.34100 7427534.11200 0.000860 0.000503 115.99320

F l a t N E T Niedziela, 13.2.2011
OBLICZENIE BLEDU SREDNIEGO DOWOLNEGO BOKU
===============================================================================
Obiekt :MOST
Opis :analiza

Nazwa X Y
30 5547637.34100 7427534.11200
3112 5547567.50000 7427529.40000

Odleglosc : 69.99978 Azymut : 204.28862
M_odle : 0.00149 M_azym : 0.00149
M_odle/odle : 1/47069 M_azym [m] : 0.00163 [m]

F l a t N E T Niedziela, 13.2.2011

WYROWNANIE SCISLE SIECI POZIOMYCH (uwzględnienie tylko błędów osnowy)

===============================================================================
Obiekt :MOSTBL~1
Opis :analiza


Blad sredni typowego spostrzezenia m0 =1.000000000

Wykaz punktow stalych w sieci
-------------------------------------------------------------------------------
Numer X Y
OSN4 5547502.70000 7427459.70000

Wykaz wspolrzednych wyrownanych wraz z poprawkami
-------------------------------------------------------------------------------
Numer X_wyr Y_wyr dX dY
OSN1 5547708.10000 7427583.30000 0.00000 0.00000
OSN2 5547645.30000 7427503.10000 0.00000 0.00000
OSN3 5547501.80000 7427588.30000 0.00000 0.00000
3112 5547567.50000 7427529.40000 0.00000 0.00000
30 5547637.34100 7427534.11200 0.00000 0.00000

Wykaz wspolrzednych wyrownanych wraz z bledami srednimi
-------------------------------------------------------------------------------
Numer X_wyr Y_wyr MX MY MP
OSN1 5547708.10000 7427583.30000 0.00083 0.00050 0.00097
OSN2 5547645.30000 7427503.10000 0.00084 0.00055 0.00100
OSN3 5547501.80000 7427588.30000 0.00049 0.00082 0.00095
3112 5547567.50000 7427529.40000 0.00026 0.00074 0.00079
30 5547637.34100 7427534.11200 0.00079 0.00055 0.00096

Wykaz obserwacji katowych [grady]
-------------------------------------------------------------------------------
Lewy Centr Prawy Kat_pom Poprawka Kat_wyr Blad v/m
OSN1 OSN2 30 58.28480 0.00001 58.28481 0.00000 3.522
OSN3 OSN1 OSN2 59.25100 0.00004 59.25104 0.00023 0.162
OSN4 OSN3 OSN1 98.01180 0.00003 98.01183 0.00025 0.123
OSN2 OSN4 OSN3 81.63720 -0.00002 81.63718 0.00024 -0.097
OSN1 OSN2 OSN4 161.10000 -0.00005 161.09995 0.00026 -0.177
OSN4 OSN3 3112 53.02536 -0.00000 53.02536 0.00000 -0.181

Wykaz obserwacji liniowych
-------------------------------------------------------------------------------
Poczatek Koniec Odle_pom Poprawka Odle_wyr Blad v/m
OSN2 30 32.01700 0.00002 32.01702 0.00002 1.186
OSN4 OSN3 128.60300 0.00016 128.60316 0.00082 0.190
OSN3 OSN1 206.36100 -0.00042 206.36058 0.00089 -0.473
OSN3 3112 88.23661 0.00000 88.23661 0.00002 0.117
OSN1 OSN2 101.86206 0.00000 101.86206 0.00091 0.005
OSN2 OSN4 149.05812 -0.00000 149.05812 0.00093 -0.005

Wykaz obserwacji azymutalnych [grady]
-------------------------------------------------------------------------------
Poczatek Koniec Azym_pom Poprawka Azym_wyr Blad v/m
OSN4 OSN1 34.48620 -0.00005 34.48615 0.00000 -21.429

Statyska sieci
-------------------------------------------------------------------------------
Liczba punktow stalych =1
Liczba punktow wyrownanych =5
Liczba obserwacji katowych =6
Liczba obserwacji liniowych =6
Liczba obserwacji azymutalnych =1

Ilosc niewiadomych =10
Ilosc obserwacji =13
Ilosc obserwacji nadliczbowych =3
Wspolczynnik r =0.7692307692
Pewnosc sieci P=1.3000000000

Najgorzej okreslony punkt po wyrownaniu :
Numer X_wyr Y_wyr MX MY MP
OSN2 5547645.30000 7427503.10000 0.00084 0.00055 0.00100

Punkt o najmniej dokladnej wspolrzednej X :
Numer X_wyr Y_wyr MX MY MP
OSN2 5547645.30000 7427503.10000 0.00084 0.00055 0.00100

Punkt o najmniej dokladnej wspolrzednej Y :
Numer X_wyr Y_wyr MX MY MP
OSN3 5547501.80000 7427588.30000 0.00049 0.00082 0.00095

Pomierzona odleglosc o najwiekszym bledzie srednim :
Poczatek Koniec Odle_pom Poprawka Odle_wyr Blad
OSN2 OSN4 149.05812 -0.00000 149.05812 0.00093

Pomierzony kat o najwiekszym bledzie srednim :
Centr Lewy Prawy Kat_pom Poprawka Kat_wyr Blad
OSN2 OSN1 OSN4 161.10000 -0.00005 161.09995 0.00026

Pomierzony azymut o najwiekszym bledzie srednim :
Poczatek Koniec Azym_pom Poprawka Azym_wyr Blad
OSN4 OSN1 34.48620 -0.00005 34.48615 0.00000

Histogram rozkladu zrownowazonych poprawek do obserwacji
-------------------------------------------------------------------------------
Ponizej -3:#### 8% (1 obs.)
: 0% (0 obs.)
-2: 0% (0 obs.)
: 0% (0 obs.)
-1: 0% (0 obs.)
: 0% (0 obs.)
-0:################### 38% (5 obs.)
0:################### 38% (5 obs.)
: 0% (0 obs.)
1:#### 8% (1 obs.)
: 0% (0 obs.)
2: 0% (0 obs.)
: 0% (0 obs.)
Powyzej 3:#### 8% (1 obs.)

F l a t N E T Niedziela, 13.2.2011
ELIPSY BLEDU SREDNIEGO
===============================================================================
Obiekt :MOSTBL~1
Opis :analiza

Numer X_wyr Y_wyr Polos duza Polos mala Azymut
OSN1 5547708.10000 7427583.30000 0.000970 0.000004 34.48615
OSN2 5547645.30000 7427503.10000 0.000952 0.000319 33.79201
OSN3 5547501.80000 7427588.30000 0.000858 0.000416 78.05593
3112 5547567.50000 7427529.40000 0.000741 0.000260 96.16858
30 5547637.34100 7427534.11200 0.000908 0.000308 35.77510

F l a t N E T Niedziela, 13.2.2011
OBLICZENIE BLEDU SREDNIEGO DOWOLNEGO BOKU
===============================================================================
Obiekt :MOSTBL~1
Opis :analiza

Nazwa X Y
30 5547637.34100 7427534.11200
3112 5547567.50000 7427529.40000

Odleglosc : 69.99978 Azymut : 204.28862
M_odle : 0.00089 M_azym : 0.00080
M_odle/odle : 1/78661 M_azym [m] : 0.00088 [m]

PRZEMYSŁOWY

TACHIMETR

ZMOTORYZOWANY NET

Wysokie parametry

dokładności wyznaczania

kątów i odległości

n

dokładność pomiaru kąta 0,5˝ i odległości
0,5 mm + 1 ppm

n

wydajne serwomotory z opcjami wyszukiwania
i śledzenia celu do monitoringu i skanowania
obiektów budowlanych

n

system operacyjny Windows ze specjalnym
oprogramowaniem 3-DIM lub 3-DIM Observer

n

duży kolorowy ekran dotykowy z podświetlaną
klawiaturą do wygodnej pracy w każdym miejscu

n

wszechstronna wymiana danych za pomocą
portów USB, miniUSB, RS-232, kart CF

n

bezprzewodowa komunikacja Bluetooth
z urządzeniami zewnętrznymi

0.5˝ dokładności pomiaru kątów

Zaawansowana technologia kalibracji IACS
(Independent Angle Calibration System) i nowoczesny
system odczytowy RAB (RAndom Biderectional)
zapewniają najwyższą precyzję pomiaru kątów w tej
klasie instrumentów i i umożliwiają realizację prac
z niespotykaną dotąd dokładnością.

Automatyzacja pomiarów
Zastosowanie serwomotorów pozwoliło na wykorzystanie
tachimetru NET do wykonywania bezosobowego
i ciągłego monitoringu obiektów budowlanych. Funkcje
wyszukiwania i śledzenia pryzmatu służą do prowadzenia
pomiarów w trybie jednoosobowym. Mechnizmy
napędzające instrument umożliwiają skanowanie
skomplikowanych obiektów przemysłowych.

Najwyższa precyzja pomiaru odległości
Zaawansowana technologia RED-tech ze wskaźnikiem
laserowym umożliwia pomiar odległości do tarczek
celowniczych z dokładnością 0.5 mm + 1 ppm.
Pomiar współrzędnych niedostępnych obiektów może
odbywać się dzięki bezlustrowemu dalmierzowi
o zasięgu 200 m.

Zastosowanie najnowszych zdobyczy

technologicznych uczyniło z tachimetru

Sokkia NET jedno z najlepszych narzędzi

do super dokładnych pomiarów geodezyjnych

Instrument dzięki swojej wysokiej

dokładności może być stosowany

w budownictwie i we wszystkich branżach

przemysłu, gdzie najważniejsza jest

precyzja wyznaczania położenia obiektów

Sokkia NET to najdokładniejsze tachimetry

w ofercie japońskiego producenta. Charakteryzują

się one najwyższą precyzją pomiaru kątów

i odległości. Dzięki tym możliwościom

przeznaczone są dla osób potrzebujących

sprzętu spełniającego najwyższe wymagania

dokładnościowe.

Instrumenty są wyposażone w mechaniczne

napędy koła poziomego i pionowego. Połączenie

serwomotorów z najdokładniejszymi systemami

odczytowymi kątów i odległości sprawiło, że

sprzęt ten sprawdzi się doskonale w monitoringu

przemieszczeń obiektów budowlanych,

kontroli poprawności montażu podzespołów

mechanicznych w różnego rodzaju fabrykach czy

skanowaniu skomplikowanych struktur w celu

sprawdzenia ich kształtów i deformacji.

Nowoczesne systemy celowania

(AUTO-POINTING) i śledzenia (AUTO-TRACKING)

umożliwiają wykonywanie precyzyjnych

pomiarów jednoosobowych. Sterowanie pracą

tachimetru odbywa się wtedy od strony tyczki

z lustrem. Komendy do instrumenty przesyłane

są łączem Bluetooth. Ten tryb pracy przyspiesza

wykonywania pomiarów i zwiększa wydajność

geodety o kilkadziesiąt procent w porównaniu

z dwuosobowym zespołem pomiarowym.

Bezbłędny wybór celu
Funkcja AUTO-POINTING śledzi pryzmat znajdujący
się najbliżej centrum lunety. Dzięki temu instrument
zawsze poprawnie identyfikuje właściwe lustro i do
niego wykonuje pomiar. Funkcja zwiększa niezawodność
monitorowania wielu celów sygnalizowanych za pomocą
pryzmatów lub folii dalmierczych.

3-DIM i 3-DIM Observer – aplikacja terenowa

do wykonywania skomplikowanych pomiarów

przemysłowych
Narzędzie może być instalowane na dowolnym
kontrolerze z systemem operacyjnym
Windows Mobile. Rozbudowany program
usprawnia najtrudniejsze pomiary obiektów
budowlanych i przemysłowych.

Tachimetry Sokkia NET należą

do nielicznego grona instrumentów

mierzących kąty z dokładnością 0,5˝

i odległości z dokładnością

0,5 mm + 1 ppm

Najważniejsze funkcje oprogramowania:

n

Szybki pomiar punktów kontrolnych

n

Pomiar wielokrotny w seriach

n

Definiowanie układów współrzędnych

n

Tyczenie punktów i osi

n

Pomiar z wykorzystaniem szablonów

n

Analizy danych i obliczenia

n

Monitoring (cykliczny pomiar

do 100 punktów)

n

Skanowanie

Dzięki sprawnym i wydajnym serwomotorom

NET jest idealnym narzędziem

do prowadzenia monitoringu obiektów

budowlanych bez udziału operatora

Zastosowanie zaawansowanych funkcji wyszukiwania celu i jego śledzenia

w odległości do 1000 m od stanowiska pozwala wykonywać najdokładniejsze

pomiary geodezyjne w trybie jednoosobowym. Możliwość sterowania

tachimetrem za pomocą kontrolera po stronie tyczki z pryzmatem zwiększa

wydajność pracy i komfort działania

Zdejmowana rączka ze
zintegrowanym modułem Bluetooth
i odbiornikiem sygnału laserowego
z nadajnika

Diody do tyczenia

Porty USB

i gniazdo kart pamięci CF

Dotykowy ekran LCD

Port szeregowy RS-232

Dalmierz bezlustrowy

l

l

Wbudowana dioda LED oświetlająca
cel i ułatwiająca identyfikację pryzmatu
w ciemnych pomieszczeniach

l

l

l

l

l

Kontroler z systemem

Windows CE i aplikacją

3-DIM lub 3-DIM Observer

Różnorodne sposoby komunikacji

do przesyłania danych i połączeń

z urządzeniami zewnętrznymi
Dane obserwacyjne i projektowe mogą
być przesyłane z/do tachimetru 4 różnymi
sposobami. Bezprzewodowy moduł Bluetooth
umożliwia łączenie się z telefonem komórkowym
i dostęp do internetu bezpośrednio w terenie.

Porty komunikacyjne w SETX:

n

Szeregowy RS-232

n

USB

n

miniUSB

n

Bluetooth

n

karta Compact Flash

Nowoczesny system

odczytowy kół poziomego

i pionowego

l

l

l

Śruby leniwe

z serwomotorami

Przycisk funkcyjny

do wyzwalania

pomiarów

l

Podświetlana klawiatura

l

Dane techniczne NET

Polecane produkty...

NET05

NET1

POMIAR KĄTÓW
Dokładność

0.5˝/1.5

cc

1˝/3

cc

Metoda

Absolutna

Min. odczyt

0.2˝/0.5

cc

0.5˝/ 1

cc

Kompensator

Dwuosiowy

Zakres kompensatora

±4´

LUNETA
Powiększenie

30x

POMIAR LUSTROWY
Zasięg (1 pryzmat)

1.3-3500 m

Dokładność

(0.8 mm + 1 ppm) x D

(1.5 mm + 1 ppm) x D

POMIAR NA TARCZKI
Zasięg

1.3-40 m

1.3-200 m

Dokładność

(0.5 mm + 1 ppm) x D

(1 mm + 1 ppm) x D

POMIAR BEZLUSTROWY
Zasięg

0.3-40 m

0.3-200 m

Dokładność

(1 mm+ 1 ppm) x D

(3 mm + 1 ppm) x D

ŚLEDZENIE LUSTRA
Zasięg

do 1000 m

INNE
System

Windows CE

Pamięć

64 MB RAM

Wyświetlacz

324 x 240 (QVGA),

kolorowy LCD, dotykowy

Ekran

Jednostronny

ZŁĄCZA
Karty

Compact Flash

Porty

szeregowy RS-232, USB, miniUSB, Bluetooth

ZASILANIE
Bateria

Wymienna Li-Ion

Czas pracy

ok. 3-9 godz.

ODBIORNIK GPS RTK SOKKIA GRX1

72-kanałowy odbiornik RTK współpracujący z systemami GPS
i GLONASS. Najwyższa dokładność wyznaczania współrzędnych
i krótki czas inicjalizacji pomiarów to gwarancja dużej wydajności pracy
i bezproblemowego korzystania z instrumentu w terenie.

Wraz z odbiornikiem satelitarnym i anteną zintegrowano w jednej
obudowie również radiomodem UHF i modem GSM/GPRS, a także
czytnik kart pamięci SD. Dzięki temu sprzęt może współpracować
z własną stacją bazową, jak i z siecią ASG-EUPOS bez konieczności
jakichkolwiek modyfikacji zestawu pomiarowego.

Niewielkie rozmiary instrumentu, pełna pyło- i wodoszczelność
IP67, a także diodowy panel sterowania z komunikatami głosowymi
zapewniają najwyższy komfort obsługi.

Do współpracy z odbiornikiem przeznaczono dwa kontrolery polowe
Sokkia – SHC250 i SHC2500 z oprogramowaniem Sokkia Spectrum
Field (SSF).

Właścicielem praw do znaku słownego i logo Bluetooth jest firma Bluetooth SIG, Inc.,
a użycie tych znaków przez Topcona jest dokonywane w ramach licencji. Inne nazwy produktów
i loga firm są własnością swoich właścicieli.

Specyfikacja może zostać zmieniona bez powiadomienia.
Wszystkie prawa zastrzeżone 01/10.

Dokument nie stanowi oferty handlowej w rozumieniu art. 66, § 1 Kodeksu Cywilnego.

Firma TPI Sp. z o.o. wprowadziła i stosuje system zarządzania jakością w zakresie

Import i kompleksowa obsługa na wszystkich etapach sprzedaży
i posprzedaży sprzętu pomiarowego.

PEŁNA WSPÓŁPRACA Z SIECIAMI

ASG-EUPOS I TPI-NET
