Tytuł oryginału: Raspberry Pi Projects for the Evil Genius
Tłumaczenie: Andrzej Watrak
ISBN: 978-83-246-9174-6
Original edition copyright © 2014 by McGraw-Hill Education
All rights reserved
Polish edition copyright © 2014 by HELION SA
All rights reserved
Raspberry Pi is a trademark of the Raspberry Pi Foundation.
All rights reserved. No part of this book may be reproduced or transmitted in any form or by any means,
electronic or mechanical, including photocopying, recording or by any information storage retrieval system,
without permission from the Publisher.
Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej
publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną,
fotograficzną, a także kopiowanie książki na nośniku filmowym, magnetycznym lub innym powoduje
naruszenie praw autorskich niniejszej publikacji.
Wszystkie znaki występujące w tekście są zastrzeżonymi znakami firmowymi bądź towarowymi ich
właścicieli.
Autor oraz Wydawnictwo HELION dołożyli wszelkich starań, by zawarte w tej książce informacje były
kompletne i rzetelne. Nie bierze jednak żadnej odpowiedzialności ani za ich wykorzystanie, ani za
związane z tym ewentualne naruszenie praw patentowych lub autorskich. Wydawnictwo HELION nie
ponosi również żadnej odpowiedzialności za ewentualne szkody wynikłe z wykorzystania informacji
zawartych w książce.
Projekt okładki: Studio Gravite/Olsztyn
Obarek, Pokoński, Pazdrijowski, Zaprucki
Wydawnictwo HELION
ul. Kościuszki 1c, 44-100 GLIWICE
tel. 32 231 22 19, 32 230 98 63
e-mail: helion@helion.pl
WWW: http://helion.pl (księgarnia internetowa, katalog książek)
Pliki z przykładami omawianymi w książce można znaleźć pod adresem:
ftp://ftp.helion.pl/przyklady/rpszge.zip
Drogi Czytelniku!
Jeżeli chcesz ocenić tę książkę, zajrzyj pod adres
http://helion.pl/user/opinie/rpszge
Możesz tam wpisać swoje uwagi, spostrzeżenia, recenzję.
Printed in Poland.
Spis treĂci
O autorze ............................................................................................................................................................9
Podziękowania ..................................................................................................................................................9
Przedmowa ......................................................................................................................................................11
1. Wprowadzenie do Raspberry Pi ................................................................................................13
Sprzęt ................................................................................................................................................................14
Oprogramowanie ............................................................................................................................................25
Podsumowanie ................................................................................................................................................33
2. Migacz LED ..................................................................................................................................35
Płytka prototypowa ........................................................................................................................................35
Lutowanie .........................................................................................................................................................35
Dostęp do pinów GPIO ..................................................................................................................................36
Polecenie apt-get .............................................................................................................................................38
Projekt migacza LED ......................................................................................................................................39
Podsumowanie ................................................................................................................................................42
3. Odtwarzacz MP3 ..........................................................................................................................43
Złącze prototypowe ........................................................................................................................................43
Przenośny głośnik stereofoniczny ................................................................................................................44
Formaty plików dźwiękowych ......................................................................................................................46
Wejścia przycisków sprzętowych .................................................................................................................49
Myślenie w kategoriach RasPi .......................................................................................................................51
Wymagania projektu odtwarzacza MP3 .....................................................................................................51
Podsumowanie ................................................................................................................................................54
4. Sterownik aparatu fotograficznego ...........................................................................................55
Wymagania projektu ......................................................................................................................................56
Działanie migawki aparatu ............................................................................................................................56
Elektroniczna lampa błyskowa .....................................................................................................................58
Interfejsy optoizolacyjne ................................................................................................................................60
Moduły dźwiękowy i laserowy ......................................................................................................................61
Połączenia interfejsu .......................................................................................................................................63
Funkcja fotografii poklatkowej .....................................................................................................................68
Podsumowanie ................................................................................................................................................69
5. System GPS ...................................................................................................................................71
Wprowadzenie ................................................................................................................................................71
Podstawy działania systemu GPS .................................................................................................................72
Odbiornik Ultimate GPS ...............................................................................................................................75
Protokół NMEA ..............................................................................................................................................81
Aplikacje gpsd .................................................................................................................................................83
Podsumowanie ................................................................................................................................................85
6. Sejsmograf .....................................................................................................................................87
Wprowadzenie ................................................................................................................................................87
Sejsmologia i trzęsienia ziemi .......................................................................................................................87
Konwersja analogowo-cyfrowa .....................................................................................................................91
Interfejs SPI ......................................................................................................................................................92
Podłączenie i testowanie przetwornika MCP3008 z płytką RasPi ...........................................................93
6
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
Analiza danych sejsmicznych ........................................................................................................................96
Gotowy system ................................................................................................................................................99
Podsumowanie ................................................................................................................................................99
7. Automatyka domowa ................................................................................................................101
Wprowadzenie ..............................................................................................................................................101
Sieć mieszana Z-Wave ..................................................................................................................................101
Interfejs pomiędzy RasPi a siecią Z-Wave ................................................................................................108
Logowanie SSH .............................................................................................................................................109
Oprogramowanie Open Z-Wave ................................................................................................................109
Podsumowanie ..............................................................................................................................................115
8. Domowy system bezpieczeństwa .............................................................................................117
Wprowadzenie ..............................................................................................................................................117
Wybór kamery ...............................................................................................................................................117
Montaż czujnika laserowego .......................................................................................................................118
Pakiet oprogramowania Motion .................................................................................................................120
Korzystanie z kamery ...................................................................................................................................123
Program obsługujący czujnik laserowy .....................................................................................................125
Dodatkowe czujniki ......................................................................................................................................126
Podsumowanie ..............................................................................................................................................127
9. Czytnik NFC/RFID ...................................................................................................................129
Wprowadzenie ..............................................................................................................................................129
Jak działa czytnik NFC? ...............................................................................................................................129
Instalacja pakietu libnfc ...............................................................................................................................131
Instalacja sprzętu ...........................................................................................................................................134
Wstępny test ..................................................................................................................................................136
Główny program ...........................................................................................................................................136
Przyszła rozbudowa ......................................................................................................................................137
Podsumowanie ..............................................................................................................................................138
10. Stacja meteorologiczna .............................................................................................................139
Wprowadzenie ..............................................................................................................................................139
Budowa stacji meteorologicznej .................................................................................................................139
Protokół 1-Wire ............................................................................................................................................142
Moduł analizujący 1-Wire ...........................................................................................................................146
Podłączenie komponentów stacji meteorologicznej ...............................................................................146
Oprogramowanie owfs .................................................................................................................................147
Odczyt danych meteorologicznych ............................................................................................................147
Analiza pakietów ...........................................................................................................................................150
Przyszła rozbudowa ......................................................................................................................................151
Podsumowanie ..............................................................................................................................................151
11. Sterownik logiczny ....................................................................................................................153
Wprowadzenie ..............................................................................................................................................153
Zewnętrzna płytka sterująca 1-Wire ..........................................................................................................153
Instalacja i konfiguracja oprogramowania 1-Wire File System (owfs) .................................................155
Linux, urządzenia i aplikacja FUSE ............................................................................................................157
Testy płytki 8 Channel I/O ..........................................................................................................................158
Program testowy Python .............................................................................................................................160
Monitorowanie ruchu za pomocą analizatora ..........................................................................................161
Zdalne sterowanie za pomocą telefonu Android .....................................................................................162
Test serwera WWW w przeglądarce ..........................................................................................................165
Podsumowanie ..............................................................................................................................................167
S p i s t r e ś c i
7
12. Pojazd samobieżny, część I .......................................................................................................169
Wprowadzenie ..............................................................................................................................................169
Opis projektu .................................................................................................................................................169
Podwozie i silniki napędowe .......................................................................................................................170
Serwomechanizmy ........................................................................................................................................175
13. Pojazd samobieżny, część II .....................................................................................................179
Wprowadzenie ..............................................................................................................................................179
Schemat blokowy pojazdu ...........................................................................................................................179
Oprogramowanie I
2
C ...................................................................................................................................181
Oprogramowanie Bluetooth .......................................................................................................................181
Program sterujący pojazdem .......................................................................................................................185
Sterowanie pojazdem ...................................................................................................................................187
Przyszłe rozszerzenia ....................................................................................................................................187
Podsumowanie ..............................................................................................................................................188
14. Wykrywacz radonu ...................................................................................................................189
Wprowadzenie ..............................................................................................................................................189
Radioaktywność i radon ............................................................................................................................189
Licznik Geigera-Mullera K2645 ..................................................................................................................192
Wstępna konfiguracja testowa ....................................................................................................................194
Konstrukcja przenośnego wykrywacza radonu ........................................................................................197
Obsługa przenośnego licznika Geigera ......................................................................................................198
Modyfikacje i rozbudowa ............................................................................................................................199
Podsumowanie ..............................................................................................................................................199
15. Serwer sygnału czasu .................................................................................................................201
Wprowadzenie ..............................................................................................................................................201
Zegar czasu rzeczywistego (RTC) ...............................................................................................................201
Oprogramowanie RTC ................................................................................................................................203
Wprowadzenie do protokołu NTP .............................................................................................................207
Uruchomienie serwera NTP na płytce RasPi ...........................................................................................208
Podsumowanie ..............................................................................................................................................210
Skorowidz ...................................................................................................................................212
8
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
3
Odtwarzacz MP3
W tym projekcie pokażę Ci, jak zbudować bardzo prosty, ale w pełni funkcjonalny odtwarzacz MP3.
Opiszę również, jak wykorzystać piny GPIO jako wejścia, które pozwolą zastosować w odtwarza-
czu przyciski do wybierania utworów do odtwarzania.
Poznasz również pakiet oprogramowania ALSA (Advanced Linux Sound Architecture, zaawanso-
wana architektura dźwiękowa systemu Linux) służący do generowania dźwięku w systemie Linux,
oferujący kilka podstawowych narzędzi ułatwiających zbudowanie tego projektu.

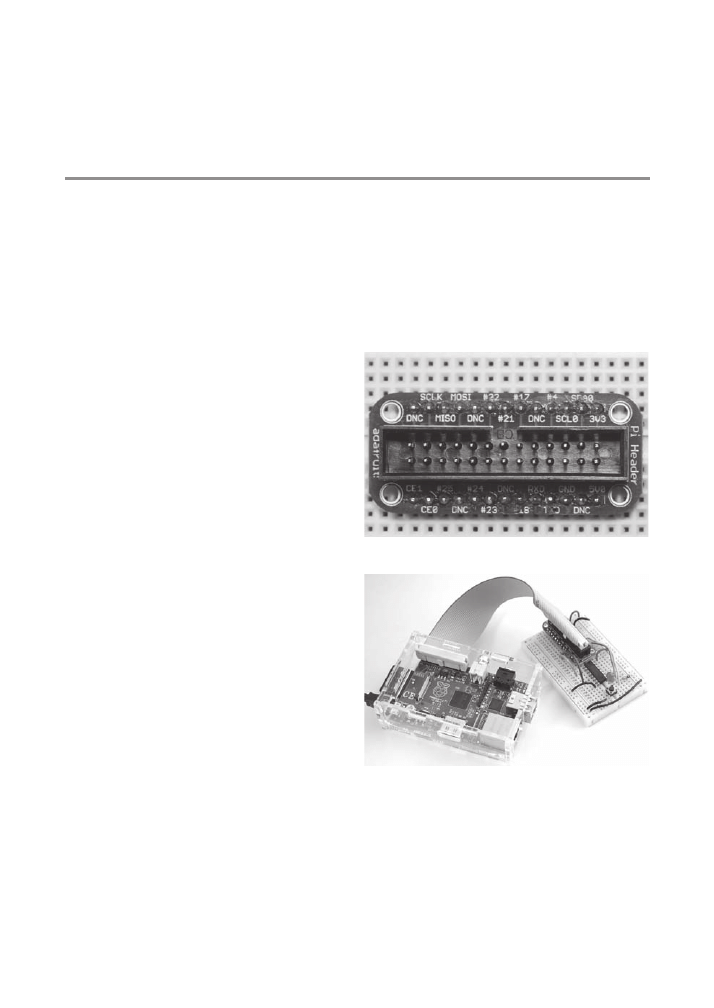

ZïÈcze prototypowe
Najpierw skupmy się na komponencie, którego
użyjemy do podłączenia przycisków do pinów
GPIO płytki RasPi. Ten pomocniczy element różni
się od płytki Pi Plate przedstawionej w poprzed-
nim rozdziale. Nosi on nazwę Pi Cobbler i aby
wyraźnie było widać jego piny, jest pokazany
na rysunku 3.1 bez taśmy przyłączeniowej.
W rzeczywistości jest to zwykły przedłużacz
(albo akcesorium montażowe) do złącza GPIO,
umożliwiający podłączenie wszystkich pinów do
płytki prototypowej. Zestaw jest dostępny u wielu
dostawców, między innymi Adafruit pod adresem
www.adafruit.com/products/914. Na rysunku 3.2
jest pokazany złożony przedłużacz Pi Cobbler
podłączony do płytki prototypowej i RasPi.
Użycie przedłużacza Pi Cobbler i płytki pro-
totypowej umożliwia szybkie tworzenie nowych
i łatwą modyfikację istniejących projektów. Ułatwi
Ci podłączenie do płytki prototypowej wielu
różnych wstępnie przygotowanych przewodów.
Możesz również wykonać własny przewód ze
znormalizowanego przewodu miedzianego lub
kupić gotowy zestaw od swojego ulubionego
dostawcy elementów elektronicznych. Rysunek 3.3
przedstawia wiązkę przewodów, którą kupiłem
na potrzeby wykonania projektów opisanych
w tej książce. Są to w rzeczywistości elastyczne
plecione przewody zakończone sztywną zaizo-
lowaną końcówką. Przewody są warte swojej ceny
i dobrze jest kupić taki zestaw.
RYSUNEK 3.1. Łącznik prototypowy Pi Cobbler

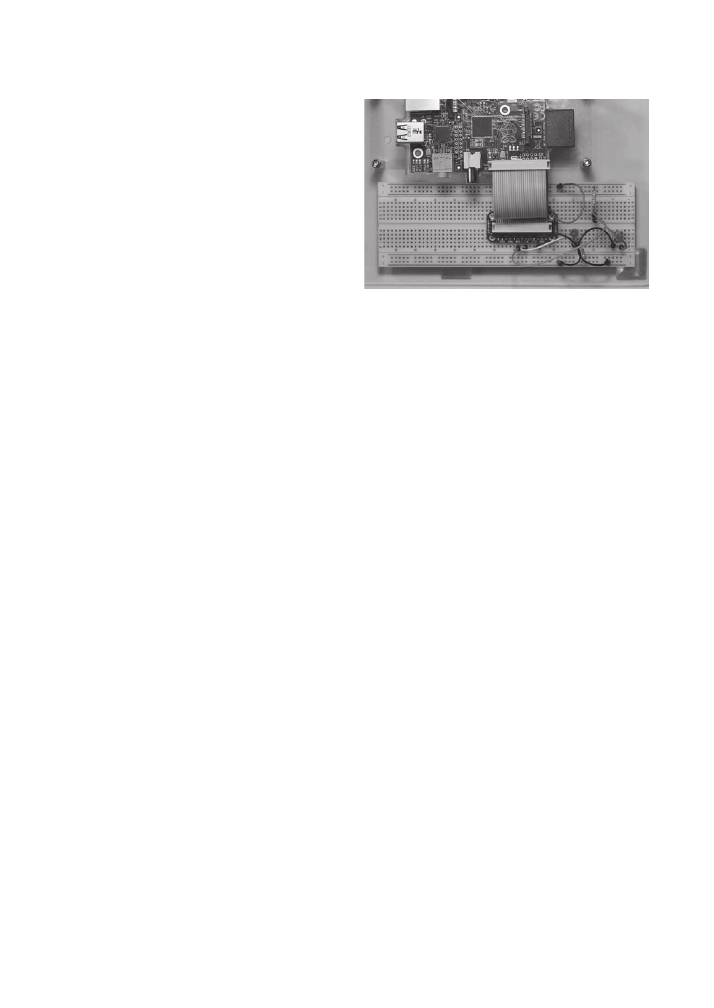

RYSUNEK 3.2. Przedłużacz Pi Cobbler umieszczony na płytce
prototypowej, podłączony do płytki Raspberry Pi
44
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
PrzenoĂny
gïoĂnik stereofoniczny
Musisz w jakiś sposób odsłuchiwać utwory MP3.
Ja używam bardzo małego i niedrogiego zestawu
głośników stereofonicznych Veho 360° (www.veho
-uk.com), pokazanego na rysunku 3.4.
Ten zestaw jest wyposażony we wtyk 3,5 mm,
który możesz podłączyć do wyjścia audio RasPi.
Zestaw posiada również akumulator, który można
ładować poprzez podłączenie urządzenia do stan-
dardowego gniazda USB. Nie polecam jednak
używać do tego celu gniazda USB RasPi ze
względu na ograniczenia prądowe, o których
pisałem w rozdziale 1. Regulator głośności w gło-
śniku umożliwia ustawienie tylko dwóch stopni
siły dźwięku. Ogólnie rzecz biorąc, ten zasilany
z akumulatora głośnik dość dobrze odtwarza
dźwięk, ale nie zamieniłbym na niego swojego
domowego systemu dźwiękowego.
STEROWNIK ALSA
ALSA jest podstawowym sterownikiem dźwię-
kowym wykorzystywanym przez większość dys-
trybucji systemu Linux dla RasPi. Jest to bardzo
stabilne oprogramowanie, szeroko stosowane
w różnych dystrybucjach systemu Linux. Jest

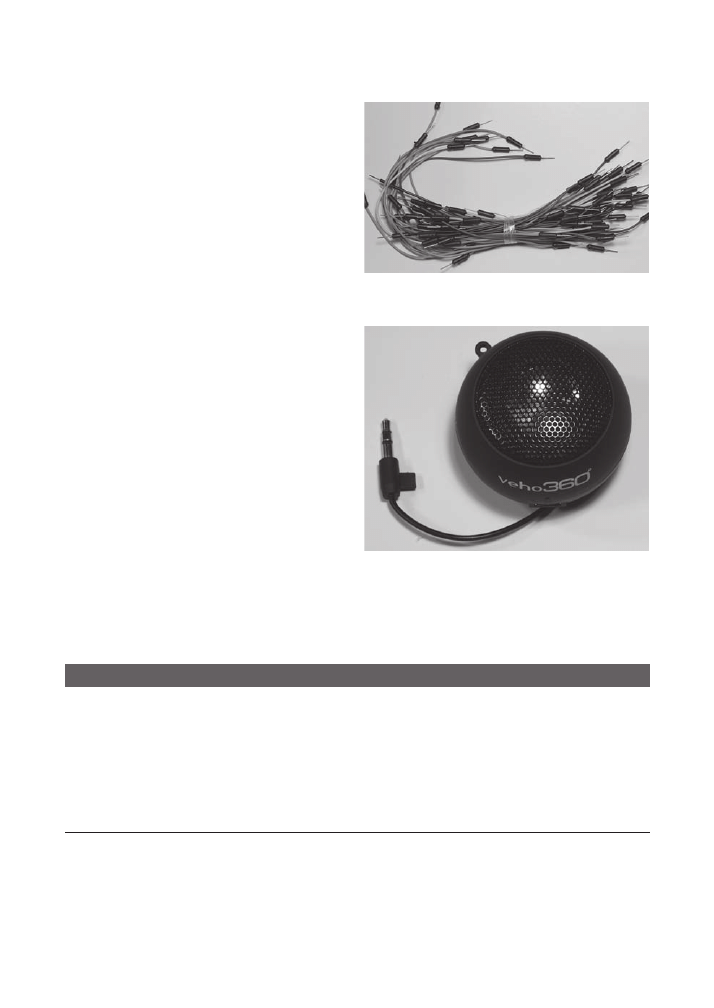

RYSUNEK 3.3. Wysokiej jakości przewody do płytki
prototypowej
RYSUNEK 3.4. Głośnik Veho 360°
całkowicie otwarte i doskonale udokumentowane na stronie www.alsa-project.org. Tabela 3.1 zawiera
listę ośmiu pakietów z krótkimi opisami, składających się na sterownik ALSA.
TABELA 3.1. Pakiety sterownika ALSA
Nazwa pakietu
Opis
alsa-driver
Niskopoziomowy sterownik łączący sprzęt z jądrem systemu Linux
alsa-lib
Interfejs API w języku C do sterownika
alsa-utils
Zestaw bardzo przydatnych narzędzi
alsa-tools
Zaawansowany zestaw narzędzi wykorzystywany z niektórymi kartami dźwiękowymi (ale nie z RasPi)
alsa-firmware
Oprogramowanie wbudowane w niektóre karty dźwiękowe (ale nie w RasPi)
alsa-plugins
Pakiet wykorzystywany z bibliotekami audio i sterownikami dźwiękowymi
alsa-oss
Starsza wersja pakietu o nazwie Open Sound System, dostarczana w celu zapewnienia kompatybilności
pyalsa
Moduł ALSA dla języka Python, wykorzystywany w systemie do edycji filmów wideo
Mimo że sterowniki ALSA powinny być już zainstalowane w Twojej dystrybucji systemu Linux,
musisz wprowadzić poniższe polecenia w oknie terminala, aby sprawdzić, czy sterowniki rzeczy-
wiście są dostępne:
sudo modprobe snd-bcm2835
O d t w a r z a c z M P 3
45
Aplikacja modprobe ładuje pakiet LKM (Loadable Kernel Modules, ładowalne moduły jądra),
który w tym przypadku jest sterownikiem dźwiękowym snd-bcm2835 zgodnym z pakietem ALSA.
Sprawdź również, czy w pliku o nazwie modules w katalogu /etc jest zapisany sterownik snd-bcm2835.
W tym pliku są zapisane wszystkie moduły LKM, które mają być załadowane podczas startu systemu.
Musisz również zainstalować pakiet alsa-utils zawierający kilka ważnych aplikacji potrzeb-
nych do uruchomienia naszego projektu. Instalacja polega na użyciu polecenia
apt-get
opisanego
w rozdziale 1. W oknie terminala wpisz następujące polecenie:
sudo apt-get install alsa-utils
Aby wygenerować dźwięk na wyjściu audio, trzeba wykonać jeszcze jeden krok. Wpisz nastę-
pujące polecenie:
sudo amixer cset numid=3 1
Aplikacja amixer jest częścią pakietu alsa-utils, która umożliwia wybranie potrzebnego wyjścia
audio. Po pierwszym uruchomieniu RasPi domyślnie jest ustawiane wyjście HDMI. Przekierowanie
wyjścia audio następuje po użyciu powyższego polecenia. Liczba na końcu wiersza oznacza:
0 — automatyczny wybór,
1 — wyjście analogowe,
2 — wyjście HDMI.
TESTOWANIE WYJ¥CIA ANALOGOWEGO
Czas sprawdzić wyjście audio płytki RasPi. Umieść wtyk głośnika w złączu 3,5 mm i wpisz w oknie
terminala następujące polecenie:
sudo speaker-test
W głośnikach powinieneś usłyszeć głośny szum. Jest to tzw. różowy szum generowany przez
aplikację speaker-test będącą częścią pakietu ALSA. (Dokładniejszy opis różowego szumu znaj-
dziesz w poniższym podrozdziale — „Charakterystyka częstotliwościowa sygnału audio”). Jeżeli
nie słyszysz szumu, przejrzyj wymienione wyżej polecenia i upewnij się, że zostały wprowadzone
w podany sposób. Oprócz generowania szumu aplikacja speaker-test oferuje dużo innych opcji.
Więcej informacji znajdziesz na stronie http://manpages.ubuntu.com/manpages/natty/man1/
speaker-test.1.html.
CHARAKTERYSTYKA CZ}STOTLIWO¥CIOWA SYGNAU AUDIO
Różowy szum generowany na wyjściu daje ciekawą możliwość pomiaru charakterystyki często-
tliwościowej analogowego sygnału audio płytki RasPi. Dla mnie jako inżyniera akustyka z wielo-
letnim doświadczeniem jest to naturalna okazja do oceny wydajności akustycznej określonego
podsystemu. Ale najpierw poznajmy nieco teorii różowego szumu i dowiedzmy się, dlaczego jest
on tak przydatny przy określaniu charakterystyki częstotliwościowej systemu dźwiękowego. Szum
w swojej istocie jest mieszaniną dowolnych dźwięków, których energia jest równomiernie rozło-
żona w całym paśmie częstotliwości. Tego typu szum jest zwany szumem białym, oznaczającym
równomierny rozkład energii.
W analizie częstotliwościowej systemów akustycznych zazwyczaj wykorzystuje się zestaw fil-
trów z zakresu jednej trzeciej oktawy, z pewnym przybliżeniem symulujących charakterystykę
częstotliwościową ludzkiego ucha. Oznacza to, że filtry są węższe dla niższych częstotliwości
i zwiększają się wraz z jej wzrostem. Podanie białego szumu na taki zestaw filtrów daje w rezultacie
wznoszącą lub dodatnią krzywą widma akustycznego. Biały filtr jest wstępnie przefiltrowany (lub
wstępnie zniekształcony, jeśli wolisz), a szum wyjściowy przetworzony przez filtry z jednej trzeciej
oktawy daje płaską charakterystykę. Każde odchylenie od płaskiej charakterystyki będzie zatem
46
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
spowodowane właściwościami testowanego systemu, a nie podanym sygnałem szumu. Taki wstępnie
przetworzony szum jest nazywany szumem różowym.

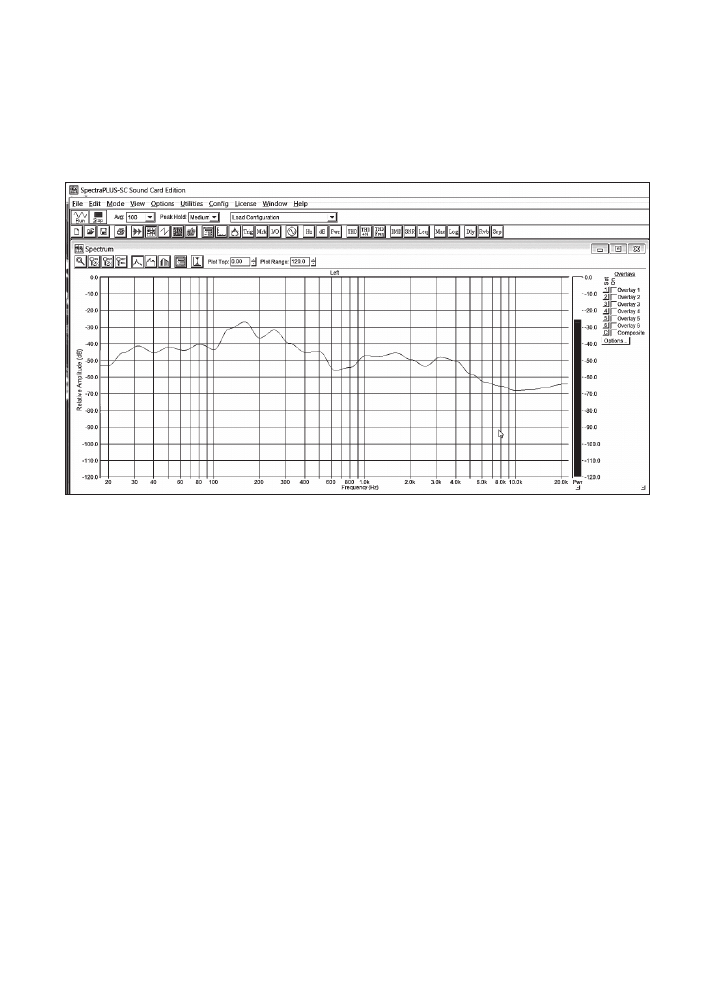

Rysunek 3.5 przedstawia widok programu do analizy akustycznej analogowego sygnału audio
będącego różowym szumem generowanym przez aplikację speaker-test.
RYSUNEK 3.5. Analiza akustyczna płytki Raspberry Pi w zakresie jednej trzeciej oktawy
Jak widać, charakterystyka sygnału jest nieregularną krzywą, której daleko do płaskiej linii.
Dobra wiadomość jest taka, że odkształcenia tej krzywej nie są na tyle duże, aby sygnał audio był
zniekształcony. Entuzjaści systemów audio z pewnością użyją wielopasmowego korektora, który
skompensuje odchylenia tej charakterystyki.
Formaty plików děwiÚkowych
Krótkie omówienie różnych formatów plików audio pozwoli Ci poznać ich zalety i wady ważne
podczas tworzenia aplikacji dźwiękowych. Istnieją trzy ogólne kategorie formatów plików dźwię-
kowych:
1. bez kompresji — format bez kompresji, zajmuje najwięcej miejsca;
2. z kompresją bezstratną — pominięte są okresy ciszy, zapisane są tylko dane dźwiękowe;
3. z kompresją stratną — skompresowane są wszystkie dane, dźwięk jest nieznacznie zniekształcony.
Tabela 3.2 przedstawia kilka najbardziej znanych formatów z każdej kategorii.
PORÓWNANIE FORMATÓW WAV I MP3
Omówię dokładniej powyższe formaty, ponieważ w tym projekcie płytka RasPi wykorzystuje
format MP3. Umieściłem jednak również prostą demonstrację odtwarzania przez RasPi pliku
w formacie WAV (Waveform Audio File Format, format zapisu fali dźwiękowej). Format WAV
zapewnia najwierniejsze oddanie oryginalnego dźwięku, na jakie pozwala technologia cyfrowa.
Dźwięk jest próbkowany z dużą częstotliwością i wykorzystuje duże wartości liczbowe do precy-
zyjnego zapisu amplitudy próbki. Wysoka częstotliwość próbkowania i duże liczby w rekordach
O d t w a r z a c z M P 3
47
TABELA 3.2. Formaty plików dźwiękowych
Nazwa
Typ kompresji
Stopień kompresji
Uwagi
WAV
Bez kompresji
1:1
Zwany również PCM
AIFF
Bez kompresji
1:1
AU
Bez kompresji
1:1
FLAC
Kompresja bezstratna
1:1
WMA bezstratny
Kompresja bezstratna
2:1
Windows Media Audio
M4A
Kompresja bezstratna
2:1
Bezstratny format Apple
MP3
Kompresja stratna
od 10:1 do 20:1
Vorbis
Kompresja stratna
od 10:1 do 20:1
ACC
Kompresja stratna
od 10:1 do 20:1
WMA stratny
Kompresja stratna
od 10:1 do 20:1
narzucają wysokie wymagania dotyczące miejsca na dysku. Na przykład 3-minutowy utwór symfo-
niczny może zajmować 30 MB. Dla porównania plik w formacie MP3 z tą samą treścią zajmuje
około 2 MB, kompresja jest więc równa 15:1. Oczywiście odbywa się to kosztem obniżonej wier-
ności odtwarzanego dźwięku. Dla większości ludzi format MP3 jest do przyjęcia, szczególnie gdy
dźwięk jest odtwarzany przez takie urządzenia jak smartfony lub tablety. Ponadto odtwarzanie
dźwięku w RasPi nie jest tak wierne, jak omówione wyżej.
ODTWARZANIE PLIKU WAV
Odtworzenie pliku WAV będzie całkiem proste, jeżeli użyjesz innej aplikacji zawartej w pakiecie
alsa-utils. Aplikacja nazywa się aplay i przy uruchamianiu jej musisz jedynie podać nazwę pliku
WAV, który ma być odtworzony. Na stronie internetowej tej książki pod adresem www.mhprofessional.
com/raspi umieściłem dwa publicznie dostępne pliki w formatach WAV i MP3 o nazwach class.wav
i class.mp3. Pobierz je i zapisz w katalogu pi. W następnej części rozdziału użyjesz pliku class.mp3.
A teraz otwórz okno terminala i wpisz następujące polecenie:
sudo aplay class.wav
Sprawdź, czy głośnik jest podłączony do gniazda audio wybranego za pomocą polecenia
amixer
opisanego wcześniej w tym rozdziale. Powinieneś usłyszeć przepiękny dźwięk fugi Bacha. Utwór
trwa około 2,5 min. Odtwarzanie możesz w każdej chwili zatrzymać, naciskając klawisze ^c.
Wersja tego samego pliku muzycznego w formacie MP3 ma wielkość około 1,2 MB, natomiast
w formacie WAV — ponad 25 MB. W następnej części rozdziału, w której opisałem oprogra-
mowanie odtwarzacza MP3, będziesz miał możliwość odtworzenia tej wersji. Będzie to doskonała
okazja do porównania jakości dźwięku zapisanego w nieskompresowanym formacie WAV i w strat-
nym formacie MP3.
ODTWARZANIE PLIKU MP3
Istnieje wiele aplikacji do odtwarzania plików MP3 w systemie Linux. Ja wybrałem jedną z nich,
o nazwie mpg123, ponieważ jest bardzo stabilna i łatwo ją obsługiwać za pomocą wiersza poleceń,
co jest funkcją potrzebną w odtwarzaczu RasPi. Do pobrania tej aplikacji użyj polecenia
apt-get
w następujący sposób:
sudo apt-get install mpg123
UWAGA:
8
W sieci jest dostępna inna wersja aplikacji mpg123 o nazwie mpg321. Na pewno działa ona dobrze,
ja jednak wolę pozostać przy oryginale.
48
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
Teraz wpisz poniższe polecenie, aby odtworzyć pobrany plik MP3:
sudo mpg123 class.mp3
Plik MP3 będzie odtwarzany przez dokładnie taki sam czas, jak w przypadku wersji WAV.
Podobnie jak w aplikacji aplay, odtwarzanie można zatrzymać, naciskając klawisze ^c.
Ja nie zauważyłem żadnych istotnych różnic pomiędzy oboma formatami, ale być może Ty je
zauważysz. Ciekawe może być zapytanie znajomych albo rodziny, czy usłyszą różnicę pomiędzy
obydwoma formatami plików dźwiękowych.
Aplikacja mpg123 jest zwana odtwarzaczem konsolowym, ponieważ obsługuje się ją, używa-
jąc klawiatury i obserwując informacje wyświetlane w oknie terminala. Właśnie taka funkcja jest
potrzebna do utworzenia odtwarzacza MP3 sterowanego za pomocą RasPi. Trzeba jednak wie-
dzieć, jakie są dostępne polecenia sterujące i ich funkcje. Można to łatwo sprawdzić, naciskając

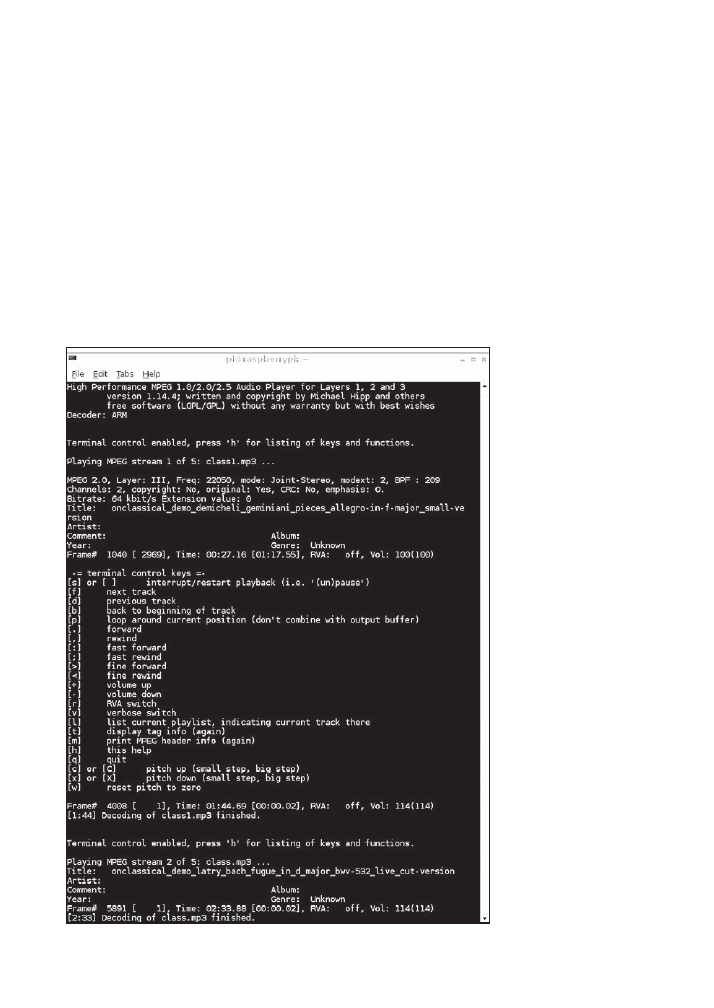

klawisz h podczas działania aplikacji. Rysunek 3.6 przedstawia efekt naciśnięcia tego klawisza
podczas odtwarzania pliku MP3.
RYSUNEK 3.6. Lista klawiszy
sterujących aplikacji mpg123
w oknie terminala
O d t w a r z a c z M P 3
49
Tabela 3.3 zawiera prostą listę klawiszy sterujących wraz dodatkowymi opisami.
TABELA 3.3. Klawisze sterujące aplikacją mpg123
Klawisz sterujący
Działanie
s
Przełączenie pauzy (naciśnij raz, aby wstrzymać odtwarzanie, naciśnij ponownie, aby kontynuować)
f
Następny utwór
d
Poprzedni utwór
b
Powrót na początek utworu
p
Odtwarzanie w pętli wokół bieżącej pozycji
.
Przewijanie w przód
,
Przewijanie wstecz
:
Szybkie przewijanie w przód
;
Szybkie przewijanie wstecz
+
Zwiększenie głośności
-
Zmniejszenie głośności
r
Przełącznik względnego dopasowania głośności (ang. Relative Volume Adjustment, RVA), wykorzystujący znacznik
MPEG ID3V2 do regulacji głośności albumu
v
Przełączanie wyświetlania szczegółowych informacji
l
Wyświetlenie bieżącej listy odtwarzania
t
Wyświetlenie informacji o tagu pliku
m
Wyświetlenie informacji z nagłówka MPEG
h
Pomoc
q
Wyjście
c
Niewielkie podwyższenie tonu
C
Duże podwyższenie tonu
x
Niewielkie obniżenie tonu
X
Duże obniżenie tonu
w
Reset wysokości tonu
Tak się składa, że odtworzenie wszystkich plików MP3 w bieżącym katalogu jest bardzo proste
po wprowadzeniu następującego polecenia:
sudo –vC *.mp3
Parametr v w powyższym poleceniu powoduje wyświetlanie szczegółowych informacji, a C prze-
łącza aplikację w tryb pełnej kontroli, w którym działają wszystkie klawisze sterujące. Gwiazdka *
w powyższym poleceniu jest symbolem wieloznacznym zlecającym aplikacji odtworzenie wszyst-
kich plików MP3 znajdujących się w bieżącym katalogu. Podsumowując, jest to bardzo rozbudowany,
a jednocześnie całkiem prosty odtwarzacz MP3, dobrze nadający się do zastosowania w naszym
projekcie. Teraz potrzebujemy jedynie kilku przycisków do wybierania utworów i kodu Python
do automatyzacji czynności.
WejĂcia przycisków sprzÚtowych
Zróbmy przerwę w omawianiu oprogramowania i sprawdźmy, jak podłączyć przyciski sprzętowe
do płytki RasPi i jak urządzenie ma reagować na naciśnięcie przycisku przez użytkownika. Jak
pamiętasz z rozdziału 2., każdy pin GPIO może być ustawiony w trybie wejścia lub wyjścia.
W projekcie migacza LED ustawiliśmy pin nr 18 w trybie wyjścia. W tym rozdziale ustawimy pin
50
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
nr 23 jako wejście, a pin nr 18 pozostawimy w trybie wyjścia. Naszym celem jest zapalenie diody
LED dołączonej do pinu nr 18 w chwili naciśnięcia przycisku dołączonego do pinu nr 23. Do stero-
wania pinem nr 23 użyjemy napięcia 3,3 V. Warto przypomnieć sobie ostrzeżenie z rozdziału 1.
OSTRZE¿ENIE:
8
Wszystkie piny GPIO są przystosowane do napięcia 3,3 V, a nie 5 V. Na płytce RasPi nie ma zainstalowanych
zabezpieczeń przeciwprzepięciowych. Jeżeli niechcący podasz napięcie 5 V na pin GPIO, uszkodzisz
płytkę.
Na nakładce Pi Cobbler jest dostępne napięcie 5 V i nietrudno jest nieumyślnie podłączyć je
zamiast napięcia 3,3 V. Dlatego bądź szczególnie ostrożny i sprawdź dwa razy połączenia, zanim
podłączysz zasilanie.
Połącz diodę LED, przycisk i dodatkowe rezy-
story w testowy obwód zgodnie z rysunkiem 3.7.
Wykorzystaj nielutowaną płytkę prototypową,
ponieważ łatwo można na niej umieścić nakładkę
Pi Cobbler i inne elementy.
Poniżej przedstawiony jest kod Python obsłu-
gujący ten mały obwód. Program jest dostępny
pod nazwą Test_Switch.py na stronie interne-
towej książki.
UWAGA:
8
W operacji porównywania stosowane są dwa znaki
równości, na przykład
GPIO.input(23) == False
.
Jeżeli się pomylisz i wpiszesz tylko jeden znak, powstanie
instrukcja przypisania, która może, ale nie musi, być

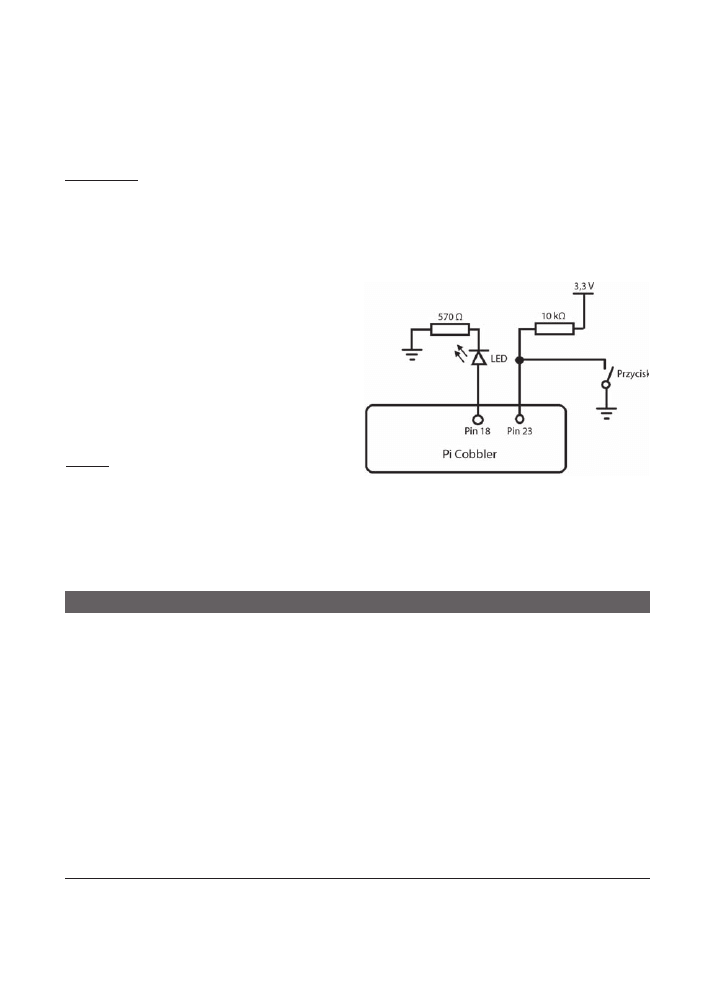

RYSUNEK 3.7. Testowy obwód z przyciskiem dołączonym
do wejścia
potraktowana jako wartość logiczna. Wynikiem błędnej instrukcji
GPIO.input(23) = False
prawdopodobnie
będzie
False
, ponieważ w ten sposób nie można programowo ustawić pinu w trybie wejścia. W każdym razie program
będzie działał, ale niezgodnie z oczekiwaniami. Jest to błąd logiczny, często popełniany przez początkujących programistów.
Test_Switch.py
# Import biblioteki GPIO umożliwiającej dostęp do pinów.
import RPi.GPIO as GPIO
# Zastosowanie numerów pinów według BCM.
GPIO.setmode(GPIO.BCM)
# Ustawienie pinu 18 jako wyjścia.
GPIO.setup(18, GPIO.OUT)
# Ustawienie pinu 23 jako wejścia.
GPIO.setup(23, GPIO.IN)
# Początek nieskończonej pętli.
while True:
# Sprawdzenie, czy został naciśnięty przycisk.
if GPIO.input(23) == False:
# Ustawienie stanu wysokiego na pinie.
GPIO.output(18, GPIO.HIGH)
# Przycisk nienaciśnięty, ustawienie stanu niskiego na pinie.
else:
GPIO.output(18, GPIO.LOW)
W powyższym programie użyłem instrukcji warunkowej
if/else
do sprawdzania, czy pin nr 23
ma stan niski, czyli
False
. Jeżeli tak, wówczas na pinie nr 18 ustawiany jest stan wysoki (
GPIO.HIGH
).
O d t w a r z a c z M P 3
51
W przeciwnym wypadku instrukcja warun-
kowa przejdzie bezpośrednio do części
else
, gdzie
ustawiany jest stan niski (
GPIO.LOW
) pinu nr 18.
Uruchom program i sprawdź, czy po każdo-
razowym naciśnięciu przycisku zapali się dioda
LED i będzie świecić przez cały czas, gdy przycisk
będzie naciśnięty. Rysunek 3.8 przedstawia goto-
wy obwód zbudowany na płytce prototypowej
z płytką RasPi dołączoną do nakładki Pi Cobbler
za pomocą płaskiej taśmy przyłączeniowej.
RYSUNEK 3.8. Gotowy obwód testowy z przyciskiem
MyĂlenie w kategoriach RasPi
Zawsze podczas tworzenia nowego programu musisz pamiętać o prędkości działania płytki RasPi.
Pętla
while
w powyższym programie jest wykonywana ponad milion razy na sekundę, co oznacza,
że wszystkie polecenia wewnątrz pętli są nieustannie powtarzane. Z tego powodu użyłem instrukcji
warunkowej
if/else
do ciągłego ustawiania na pinie wartości
HIGH
przez cały czas, gdy naciśnięty
jest przycisk. Gdybym pominął część
else
, dioda LED zapaliłaby się na stałe po pierwszym naci-
śnięciu przycisku. Spróbuj usunąć część
else
, aby potwierdzić takie zachowanie układu. Ale dla-
czego dioda świeci się cały czas?
Odpowiedź jest prosta: bez części
else
nie będzie polecenia wyłączającego diodę. Na pinie zostanie
zapamiętany taki stan, jaki został ustawiony za pomocą ostatnio użytego polecenia. To właśnie
miałem na myśli, pisząc o myśleniu w kategoriach RasPi. Przekonałem się, że początkujący (a czasem
nie całkiem początkujący) programiści mikroprocesorów mogą być zdezorientowani aspektem
programowania w czasie rzeczywistym. Sterowanie fizycznym sprzętem może być wyzwaniem.
Abyś uniknął niespodzianek, postaram się opisać w projektach zawartych w tej książce te ambitne
obszary programowania.
Wymagania projektu odtwarzacza MP3
Pierwszym krokiem podczas tworzenia każdego projektu jest określenie wymagań, które muszą być
spełnione, aby zadowolić użytkownika. W tym przypadku wymagania są raczej proste. Oto one:
Q
użycie aplikacji mpg123 jako odtwarzacza plików MP3,
Q
odtwarzanie plików (utworów) MP3 umieszczonych w określonym katalogu,
Q
użycie monitora komputera do wyświetlania danych pliku (utworu),
Q
użycie gniazda audio 3,5 mm jako wyjścia sygnału,
Q
użycie klawiatury do wprowadzania poleceń sterujących aplikacją mpg123 podczas odtwarzania
utworu,
Q
użycie jednego z trzech przycisków do odtwarzania wybranego utworu.
Zbudowanie tego projektu jest prostym procesem, ponieważ większość elementów i oprogra-
mowanie zostały już omówione.
NAPISANIE PROGRAMU
Kluczową kwestią jest uruchomienie w programie Python aplikacji mpg123 ze wszystkimi potrzeb-
nymi argumentami. Na szczęście język Python oferuje funkcję o nazwie
system()
umożliwiającą
realizację tego zadania w całkiem prosty sposób. Funkcja ta jest częścią pakietu os. Przedstawiony
52
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
niżej program, który napisałem w języku Python, nosi nazwę MP3_Player.py i można go pobrać
ze strony internetowej książki.
MP3_Player.py
# Import pakietu os zawierającego funkcję system().
import os
# Import biblioteki GPIO umożliwiającej dostęp do pinów.
import Rpi.GPIO as GPIO
# Zastosowanie numerów pinów według BCM.
GPIO.setmode(GPIO.BCM)
# Ustawienie pinu 23 jako wejścia.
GPIO.setup(23, GPIO.IN)
# Ustawienie pinu 24 jako wejścia.
GPIO.setup(24, GPIO.IN)
# Ustawienie pinu 25 jako wejścia.
GPIO.setup(25, GPIO.IN)
# Sprawdzenie, że wybrane jest wyjście analogowe.
os.system('amixer cset numid=3 1')
while True:
# Sprawdzenie, czy został naciśnięty przycisk dołączony do pinu nr 23.
if(GPIO.input(23) == False):
# Uruchomienie aplikacji mpg123 odtwarzającej plik class.mp3 w trybie pełnej
# kontroli z klawiatury i z wyświetlaniem szczegółowych informacji na monitorze.
os.system('mpg123 -vC class.mp3')
# Sprawdzenie, czy został naciśnięty przycisk dołączony do pinu nr 24.
if(GPIO.input(24) == False):
# Uruchomienie aplikacji mpg123 odtwarzającej plik class1.mp3 w trybie pełnej
# kontroli z klawiatury i z wyświetlaniem szczegółowych informacji na monitorze.
os.system('mpg123 -vC class1.mp3')
# Sprawdzenie, czy został naciśnięty przycisk dołączony do pinu nr 25.
if(GPIO.input(25) == False):
# Uruchomienie aplikacji mpg123 odtwarzającej plik Maid.mp3 w trybie pełnej
# kontroli z klawiatury i z wyświetlaniem szczegółowych informacji na monitorze.
os.system('mpg123 -vC Maid.mp3')
SCHEMAT ODTWARZACZA MP3
Na rysunku 3.9 pokazany jest sposób
podłączenia wszystkich pinów i przyci-
sków. Możesz po prostu podłączyć dwa
dodatkowe przyciski i rezystory do ist-
niejącego obwodu zbudowanego według
rysunku 3.7. Jeżeli chcesz, możesz rów-
nież pozostawić podłączoną diodę LED,
jednak w tym obwodzie nie jest ona
uwzględniona.

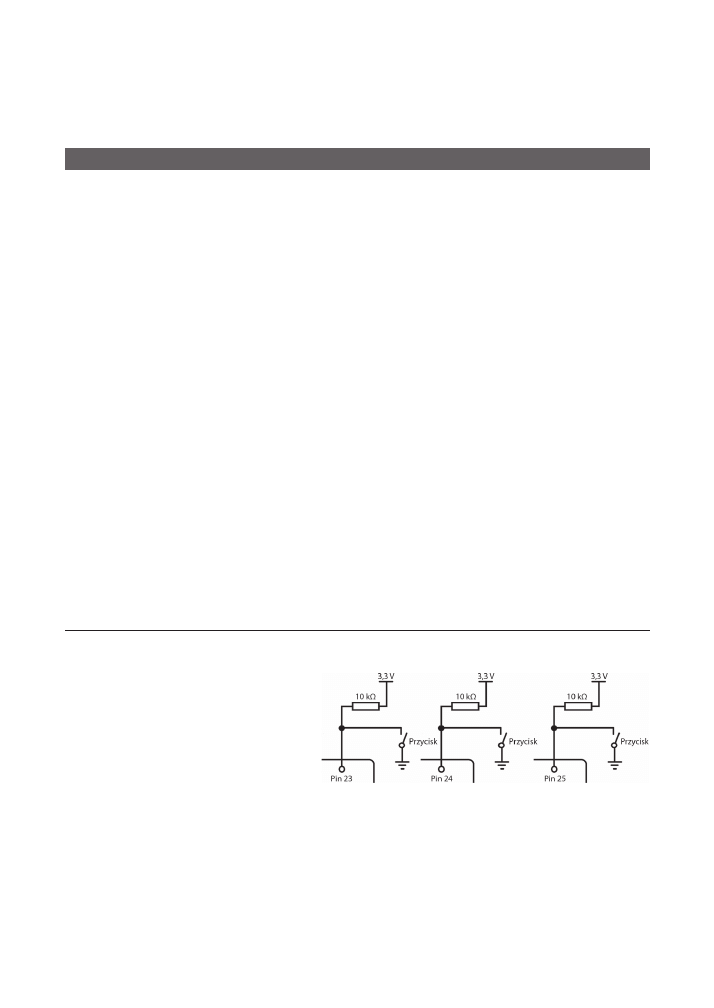

RYSUNEK 3.9. Schemat odtwarzacza MP3
Rysunek 3.10 przedstawia gotowy obwód zbudowany na płytce prototypowej z płytką RasPi
dołączoną do nakładki Pi Cobbler za pomocą płaskiej taśmy przyłączeniowej i głośnikiem Veho
360° dołączonym do wyjścia analogowego. Trzy przyciski służące do wybierania trzech utworów
są umieszczone po prawej stronie płytki prototypowej.
O d t w a r z a c z M P 3
53
TESTOWANIE PROJEKTU
Umieść program MP3_Player.py w katalogu pi,
a następnie otwórz terminal i wpisz polecenie:
sudo python MP3_Player.py
Odkryłem, że próba uruchomienia tego pro-
gramu w powłoce Python IDLE może skutkować
jego niestabilnym działaniem, ponieważ aplikacja
mpg123 wymaga bezpośredniego dostępu do
klawiatury, który powłoka może blokować. Po
uruchomieniu programu dostępne są wszystkie
polecenia klawiatury wymienione w tabeli 3.3.
Poeksperymentuj z różnymi poleceniami, aby
przekonać się do wielu funkcji oferowanych przez
aplikację mpg123.

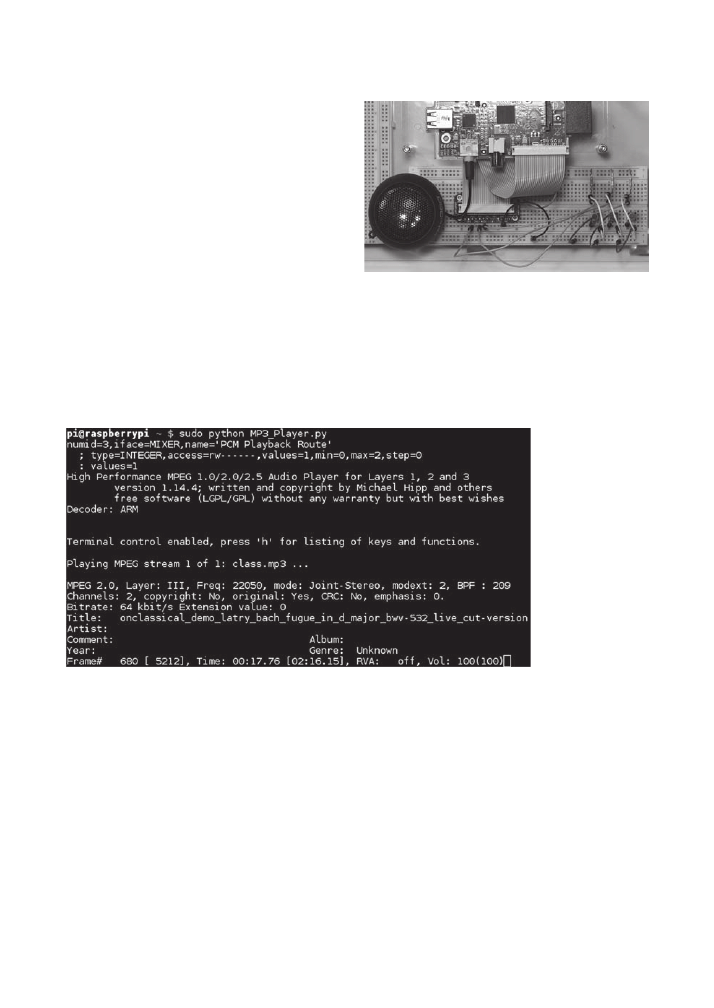

RYSUNEK 3.10. Gotowy odtwarzacz MP3
Rysunek 3.11 zawiera widok ekranu pokazującego działający odtwarzacz MP3. W ostatnim
wierszu widoczna jest informacja z tagu nagłówka formatu MPEG (Moving Picture Experts Group,
grupa ekspertów ds. ruchomych obrazów).
RYSUNEK 3.11.
Widok odtwarzanego
pliku MP3
ROZBUDOWA PROJEKTU
Zaprezentowałem Ci podstawowy odtwarzacz MP3, który może być rozbudowany na wiele spo-
sobów w celu spełnienia przyszłych wymagań. Wyświetlacz może być zmieniony ze standardo-
wego monitora na kilkuwierszowy wyświetlacz ciekłokrystaliczny (LCD). Na razie jednak należy
skupić się na prostszym zagadnieniu użycia RasPi do sterowania urządzeniem.
Innym aspektem, nad którym możesz się zastanowić, jest użycie osobnego przycisku pełniącego
określoną funkcję, na przykład przejście do następnego utworu. Aby to teraz zrobić, wystarczy naci-
snąć klawisz f. Implementacja przycisku z osobną funkcją pociąga za sobą wiele pracy programi-
stycznej, ponieważ aplikacja mpg123 oczekuje naciśnięcia klawisza sterującego, czyli wejścia logicz-
nego zwanego stdin lub standardowego urządzenia wejściowego, w tym przypadku klawiatury.
Zmiana lub równoległe użycie urządzenia wejściowego nie jest trywialnym zadaniem, dlatego uzna-
łem, że nie należy opisywać go na początku książki.
Dodawanie utworów MP3 do odtwarzania jest raczej proste, wystarczy tylko, że skopiujesz je
za pomocą portu RasPi USB do domyślnego katalogu. Program musi być zmieniony tak, aby
54
R a s p b e r r y P i . N i e s a m o w i t e p r o j e k t y . S z a l o n y G e n i u s z
uwzględniał nowe nazwy plików. Można jednak tak go zmienić, aby wyświetlał wszystkie utwory
MP3 zapisane w katalogu, dzięki czemu będziesz mógł wybrać jeden z nich do odtworzenia, co
stanowi istotę listy odtwarzania.
Oczywiście, do zasilenia RasPi możesz użyć baterii, dzięki czemu urządzenie będzie całkowicie
przenośne, o ile użyjesz wyświetlacza LCD do interakcji z użytkownikiem.
Podsumowanie
Rozpocząłem rozdział od omówienia nakładki prototypowej Pi Cobbler, będącej nieocenionym narzę-
dziem umożliwiającym eksperymentowanie z większością pinów GPIO dostępnych na płytce RasPi.
W opisie oprogramowania Linux ALSA pokazałem, jak jest obsługiwany dźwięk w systemie
operacyjnym RasPi. Instalacja ALSA jest konieczna, abyś mógł korzystać z aplikacji mpg123 sta-
nowiącej podstawę projektu odtwarzacza MP3. Wprowadziłem Cię również w podstawy formatów
plików dźwiękowych, w tym MP3, wykorzystanego do zakodowania muzyki odtwarzanej w tym
projekcie. Zrobiłem też krótką dygresję na temat charakterystyki częstotliwościowej układu dźwię-
kowego RasPi wyznaczonej z wykorzystaniem różowego szumu.
Następnie pokazałem, jak podłączyć przyciski do sterowania płytką RasPi, wykorzystując piny
GPIO jako wejścia. Przyciski zostały użyte jako część projektu odtwarzacza MP3.
Zamieściłem wyczerpujący opis aplikacji mpg123 wraz ze szczegółową listą wszystkich dostęp-
nych klawiszy sterujących tym wszechstronnym narzędziem.
Rozdział zakończyłem krótkim opisem, jak rozbudować projekt MP3, aby bardziej przypo-
minał nowoczesny przenośny odtwarzacz.
