Illustration

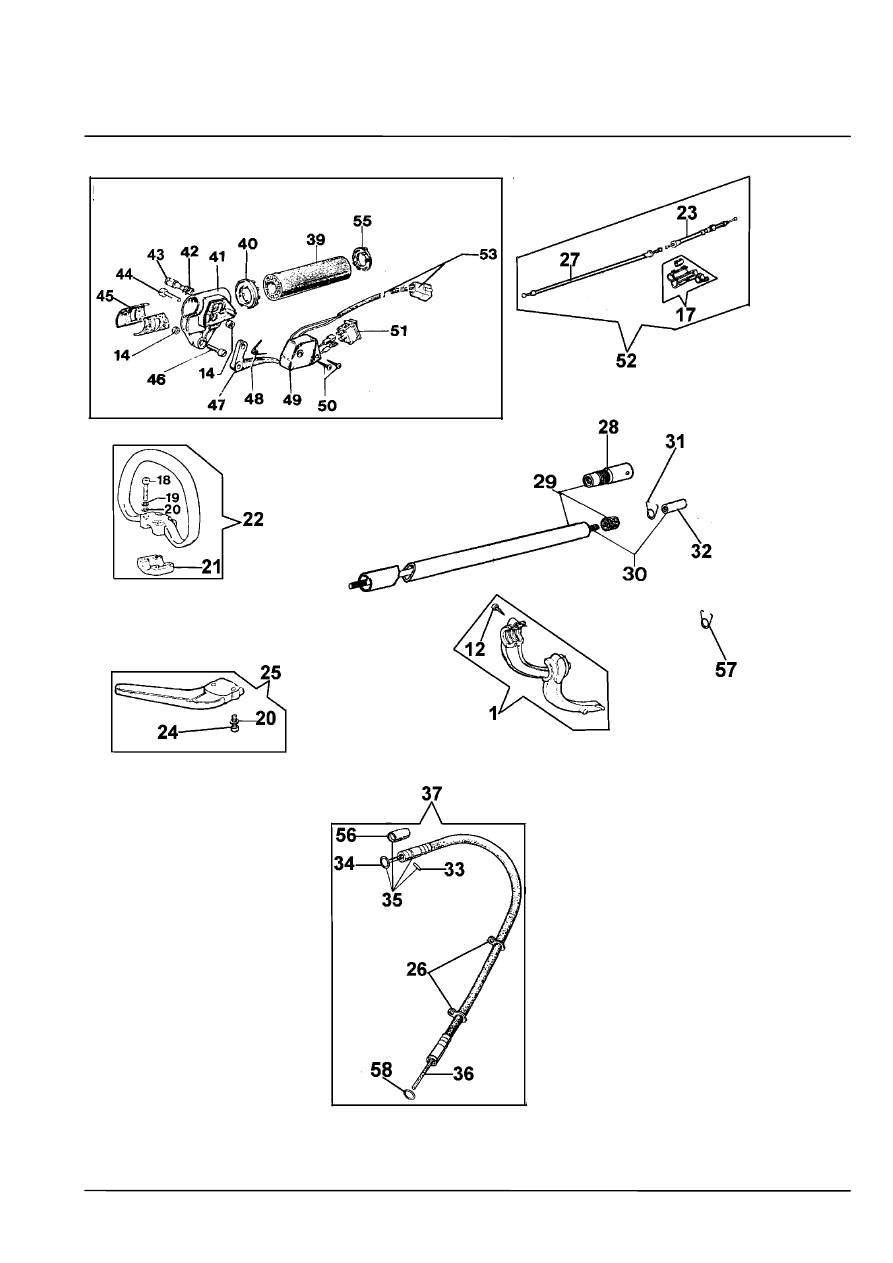

Antrieb

433 BP

1

11-2007

Illustration

Antrieb


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

2

11-2007

1

4197056

Schultz

14

3914003

Mutter

17

044000058A

Dichtung

18

3801017R

Schraube

19

3819006

Scheibe

20

3918010

Scheibe

21

61040061

Kragen

21

61010024

Kragen

22

4161293A

Handgriff

23

044000046

Gaskabel

24

3801015

Schraube

25

61042026

Schultz

26

4096194B

Buchse

27

62010010A

Gaskabel

28

4197077

Verlaengerung

29

4197023

Rohr

30

4197019

Welle

31

4100103

Feder

32

4197004

Dichtung

33

3022010

Stift

34

3049009

O-ring

35

4197017B

Mantel

36

4137005

Flexibel welle

37

4197018B

Flexible welle

39

4160262B

Griff

40

4161319A

Toranschluss

41

4100257B

Deckel

42

4100098BR

Feder

43

4100099A

Schalter

44

3908031

Schraube

45

4160042

Firstecke

46

3908013

Schraube

47

4098148A

Gashebel

48

4098151

Feder

49

4100436

Deckel

50

3960020

Schraube

51

2317021R

Schalter

52

044000059

Gaskabel

53

4100435

Kabel

55

4197072

Toranschluss

56

4197062

Schultz

57

4193078

Feder

58

3049008

O-ring

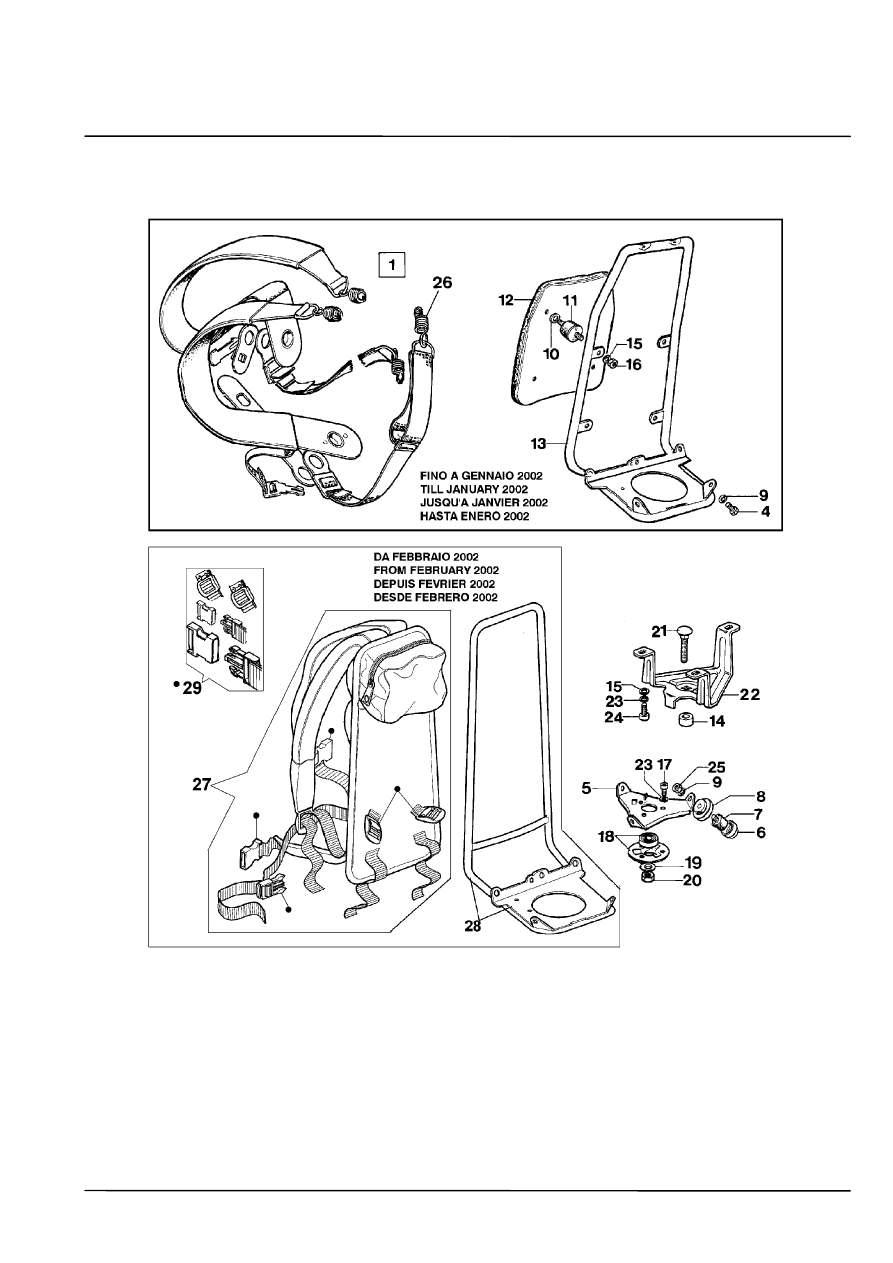

Illustration

Chassis

433 BP

3

11-2007

Illustration

Chassis


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

4

11-2007

1

4100418A

Keilriemen

4

3806031

Schraube

5

4193003

Halter

6

4193029

Buchse

7

3058011

Stossdaempfer

8

4193030

Buchse

9

3819010

Scheibe

10

3918005

Scheibe

11

3058012

Stossdaempfer

12

4100333

Lager

13

4193002

Rahmen

14

4165023

Distanzstuck

15

3916005

Scheibe

16

3912005

Mutter

17

3801008

Schraube

18

4095138

Deckel

19

3916010

Scheibe M10

20

3914014

Mutter

21

3910023

Schraube

22

072700465A

Halter

23

3819006

Scheibe

24

3801011

Schraube

25

034000013

Mutter

26

4100146A

Feder

27

62020030

Keilriemen

28

62020031

Rahmen

29

62022030

Schieber kit

Illustration

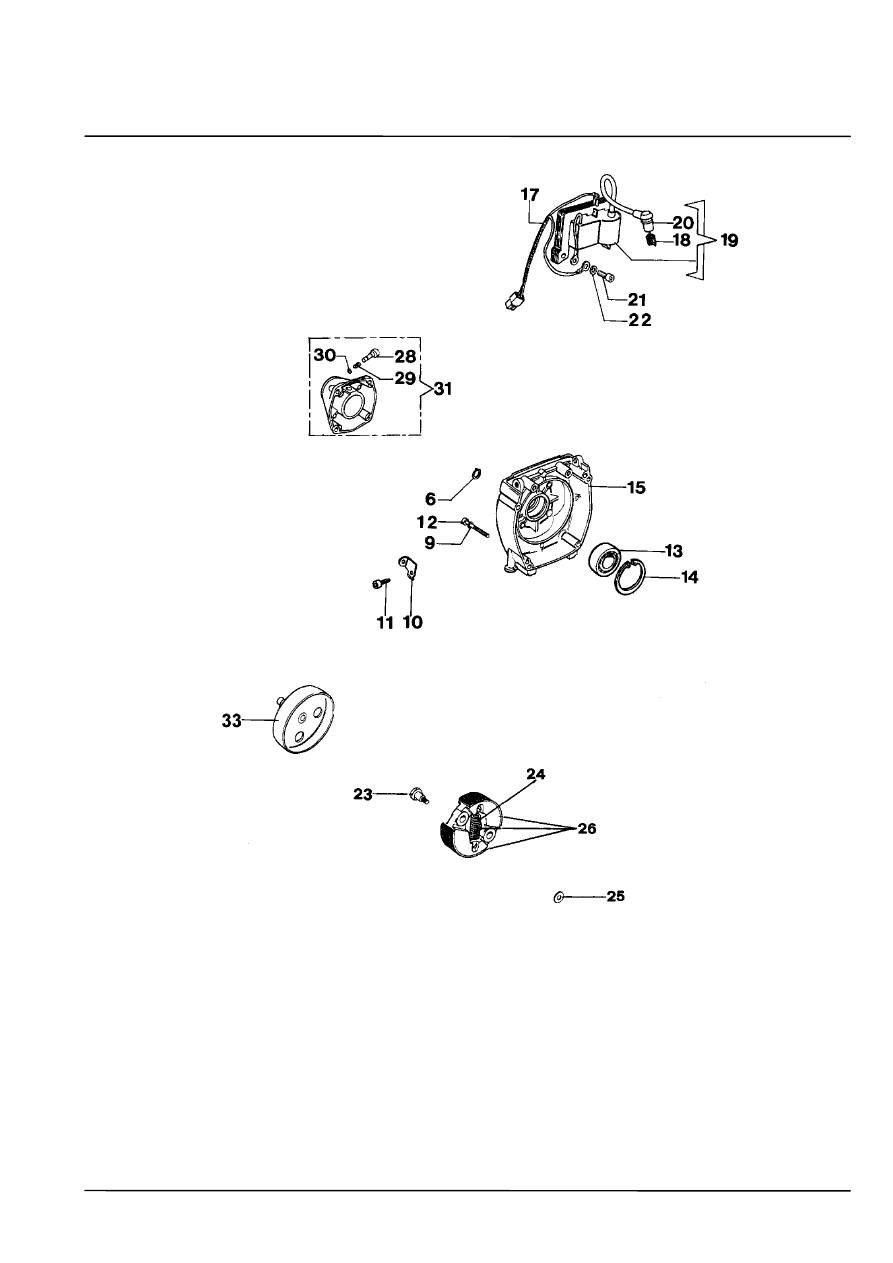

Kupplung und zündung

433 BP

5

11-2007

Illustration

Kupplung und zündung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

6

11-2007

6

3024015

Ring

9

072700189

Scheibe

10

072700072

Halter

11

3801010R

Schraube

12

3801030

Schraube

13

3035019

Lager

14

3025022

Ring

15

072700455A

Gehause

15

072700472A

Gehause

17

4179087A

Kabel

18

094600169

Feder

19

072700391R

Zuendspule

20

094600097A

Kerzenstecker

21

006000064

Schraube

22

3833073

Scheibe

23

4191027CR

Stift

24

4191028R

Feder

25

072700188

Scheibe

26

4191220

Kupplung

28

043300009A

Stift

29

043300010

Feder

30

3026004

Ring

31

044000066

Flansch

31

043300143

Flansch

31

043300146

Flansch

33

4193005R

Kettenrad

Illustration

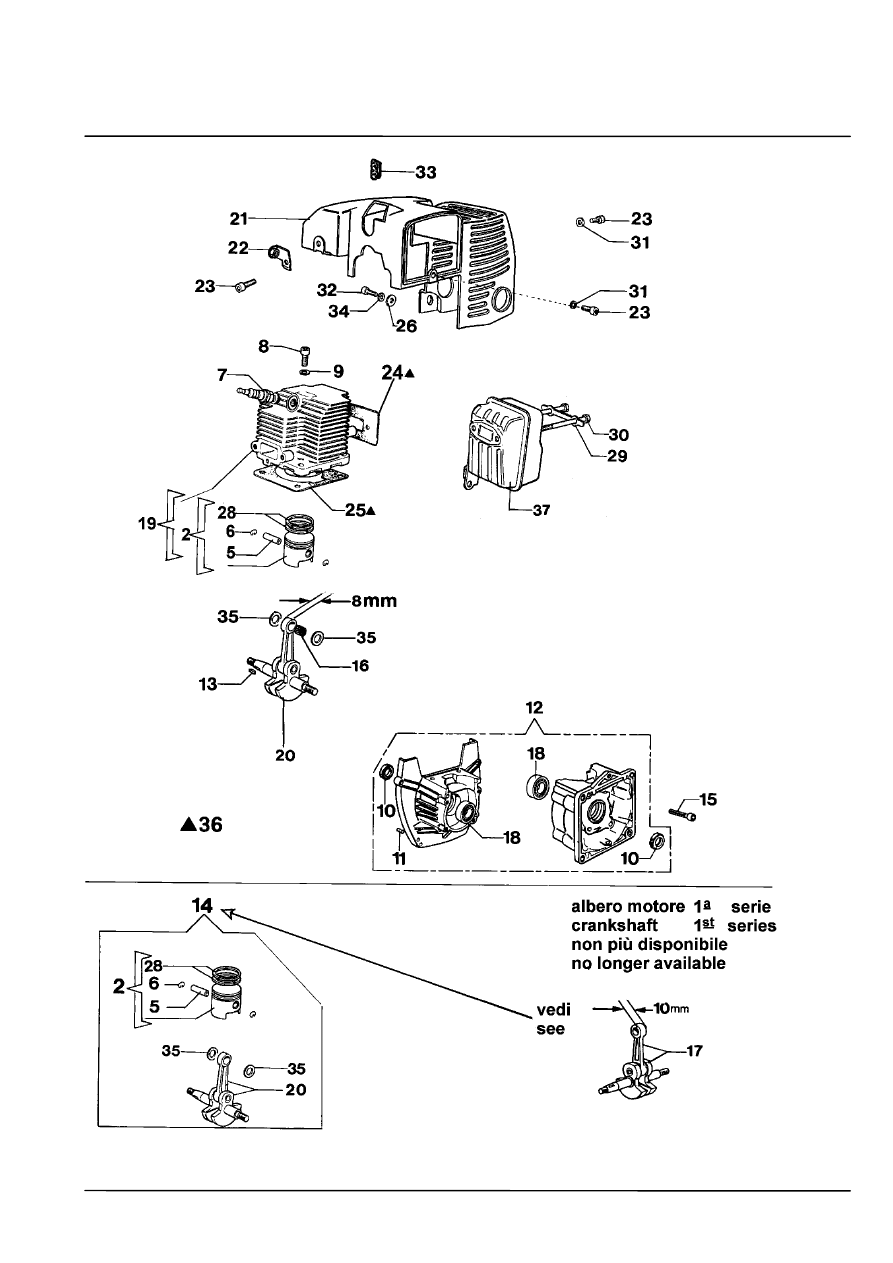

Motor

433 BP

7

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

8

11-2007

2

073300072

Kolben komplet Ø37

5

072700045

Kolben ring

6

093000167

Ring

7

005000019

Zundkerze

8

094000101R

Schraube

9

3833073

Scheibe

10

094000099R

Kobelnring

11

3023008R

Stift

12

074000204

Kurbelgehause

13

3028013R

Keil

14

073300074

Kurbelwelle/kol Ø37

15

3801040R

Schraube

16

072700046

Lager

17

072700015

Kurblewelle

18

094000006

Lager

19

073300073

Zylinder

20

074000268

Kurblewelle

21

072700464

Deckel

22

072700072

Halter

23

3801010R

Schraube

24

072700075A

Dichtung

25

072700073

Dichtung

26

3918010

Scheibe

28

073300003

Kolbenring Ø37

29

4095211R

Platte

30

3806046

Schraube

31

3916005

Scheibe

32

3801008

Schraube

33

072700036A

Buchse

34

3819006

Scheibe

35

074000267A

Scheibe

36

074000156

Dichtungen set

37

043300149

Auspuff

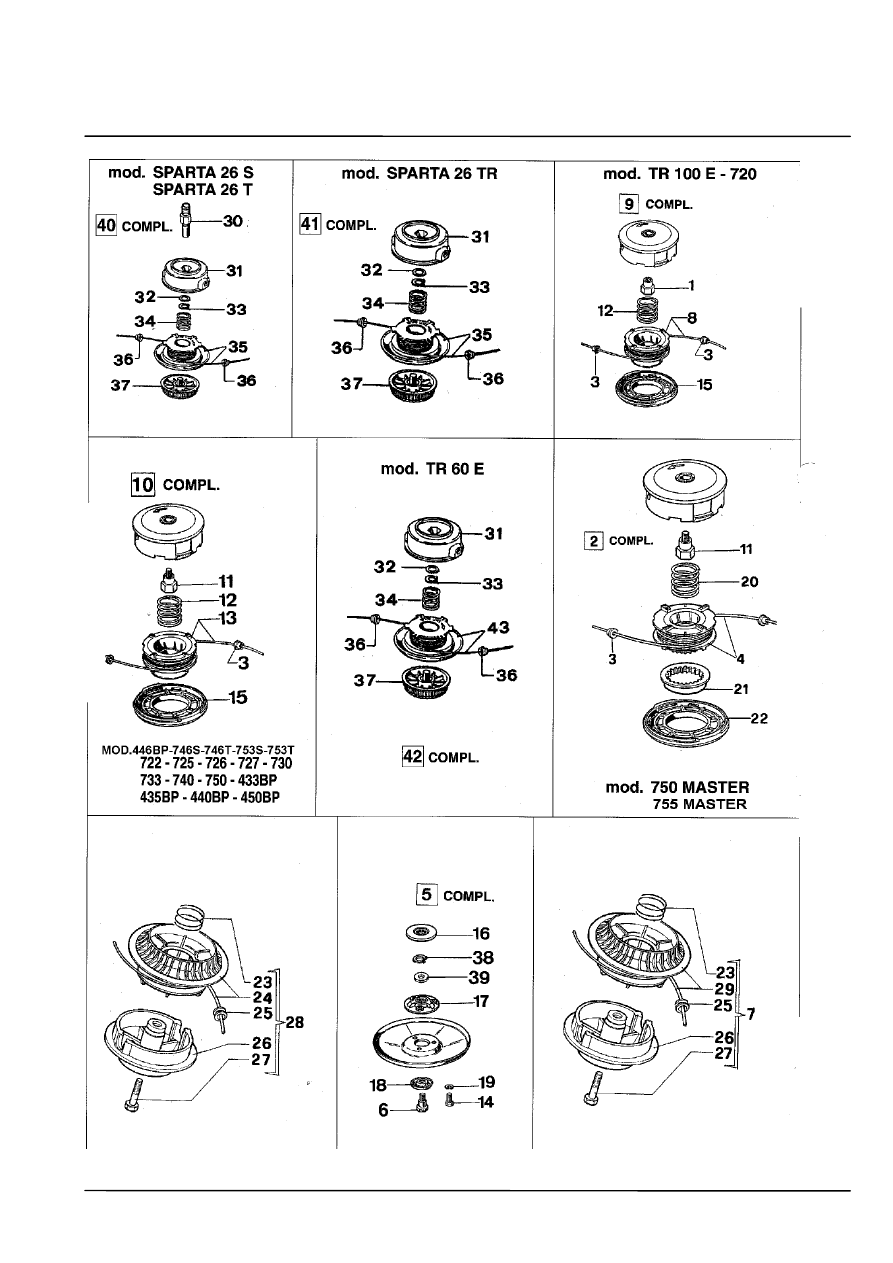

Illustration

Nylonköpfe

433 BP

9

11-2007

Illustration

Nylonköpfe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

10

11-2007

1

4199011

Einsatz

2

63039001B

Mähköpfe tap'n go mit 2 nylonfäden Ø2,4

3

4199005A

Buchse

4

63032003

Zundanker

5

4098589

Gleitteller

6

4095057

Stift

7

4138700A

Mähköpfe für nich mehr produzierte maschinen Ø3

8

4199024

Zundanker

9

63019006B

Nylonkopf Ø2

10

63019001B

Nylonkopf kpl. Ø2,4

10

63019007B

Nylonkopf kpl. Ø3

11

4199008A

Einsatz

12

4199004

Feder

13

4199031

Zundanker

13

4199014

Zundanker

14

3906019

Schraube

15

4199002

Deckel

16

4179089R

Flansch

17

4095138

Deckel

18

4098587

Flansch

19

3819006

Scheibe

20

63030007

Feder

21

63030004

Knopf

22

63030002

Deckel

23

4098176

Feder

24

4179070

Zundanker

24

4179075

Zundanker

25

4098175

Buchse

26

4098174

Kopf

27

3806075

Schraube

28

4179035

Nylonkopf

28

4179040

Nylonkopf

29

4138687

Zundanker

29

4138686

Zundanker

30

61060013

Stift

31

070000192

Deckel

32

3064004A

Scheibe

33

3024012

Ring

34

071000010

Feder

35

61062006

Zundanker

36

070000193

Buchse

37

071000006

Knopf

38

3026012

Ring

39

3818011A

Scheibe

40

63029008A

Nylonkopf Ø2

41

61062023A

Nylonkopf Ø2

42

60012020

Nylonkopf

43

60012019

Zundanker

Illustration

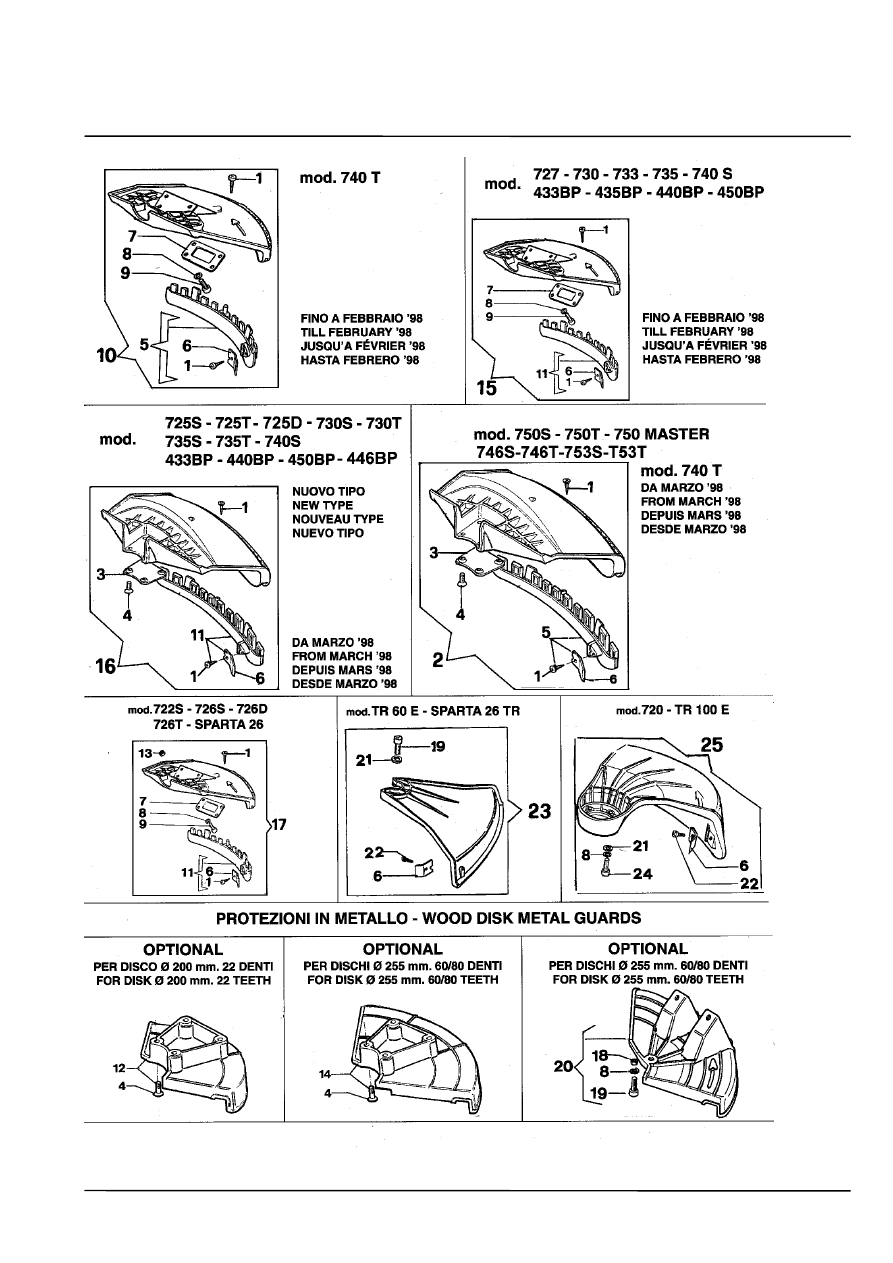

Schutzvorrichtungen

433 BP

11

11-2007

Illustration

Schutzvorrichtungen


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

12

11-2007

1

3960040R

Schraube

2

61042011A

Schutz kpl.

3

4174278

Platte

4

3802004BR

Schraube

5

4174283A

Blech

6

4174275

Blatt

7

4138682

Platte

8

3819006

Scheibe

9

3801011

Schraube

10

4138718A

Komplett schutz

11

4179113A

Schürze

12

4174280

Schutzscheibe

13

3914003

Mutter

14

4174279

Schutzscheibe

15

4179115A

Komplett schutz

16

61042036

Schultz

17

4161507A

Schutz kpl.

18

3912005

Mutter

19

3801011

Schraube

20

4175120

Schutzscheibe

21

3916005

Scheibe

22

3960014

Schraube

23

61062012

Komplett schutz

24

3801013

Schraube

25

61022007

Komplett schutz

Illustration

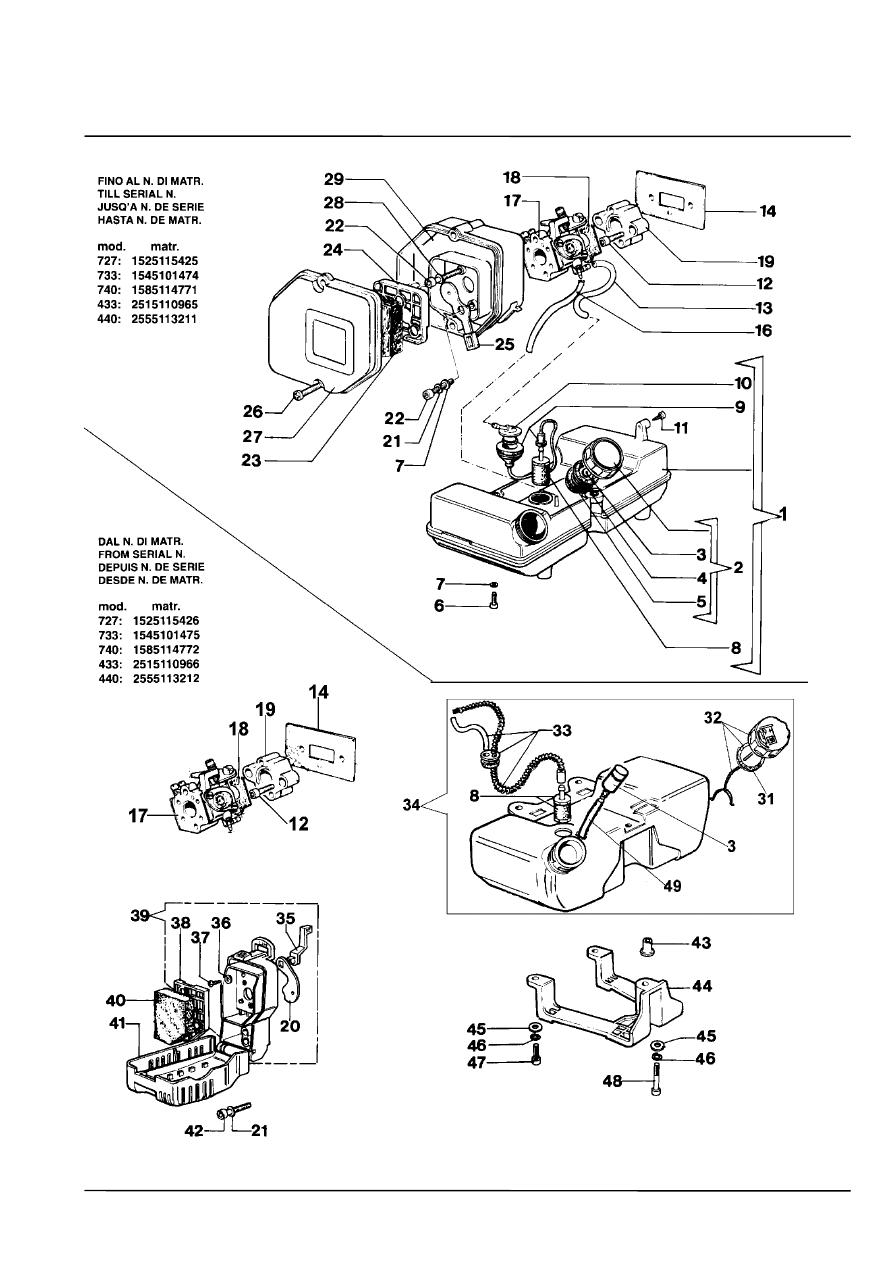

Tank und luftfilter

433 BP

13

11-2007

Illustration

Tank und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

14

11-2007

1

074000224

Benzin tank

2

074000228AR

Stopfen

3

61070011A

Entlueftungsventi

4

074000228AR

Stopfen

5

072700029

Dichtung

6

072700181

Schraube

7

320000027

Scheibe

8

094500207

Benzinfilter

9

072700032

Rohr

10

072700033

Anschluss

11

072700179

Schraube

12

093500332

Schraube

13

072700358

Rohr

14

072700076A

Dichtung

16

074000125

Rohr

17

074000241

Vergaser WT-442C

18

072700077A

Dichtung

19

074000169A

Flansch

20

072700458

Klappe

21

3833073

Scheibe

22

61052009B

Schraube

23

072700040

Luft filter

24

072700038

Schultz

25

072700039

Starterhebel

26

072700041

Schraube

27

072700037

Filter deckel

28

006000103

Scheibe

29

072700034

Filtergehause

31

4100308

Dichtung

32

61070079R

Tankdeckel

33

4196102

Rohr

34

072700490B

Benzin tank

35

072700459

Starterhebel

36

4120070

Scheibe

37

320000004

Schraube

38

072700460

Schultz

39

072700488

Halter

40

072700461

Luft filter

41

072700457

Filterdeckel

42

61052009B

Schraube

43

4196020

Distanzstuck

44

072700454A

Schienenfuss

45

3918005

Scheibe

46

3819006

Scheibe

47

3801013

Schraube

48

3801017R

Schraube

49

61110034

Rohr

Illustration

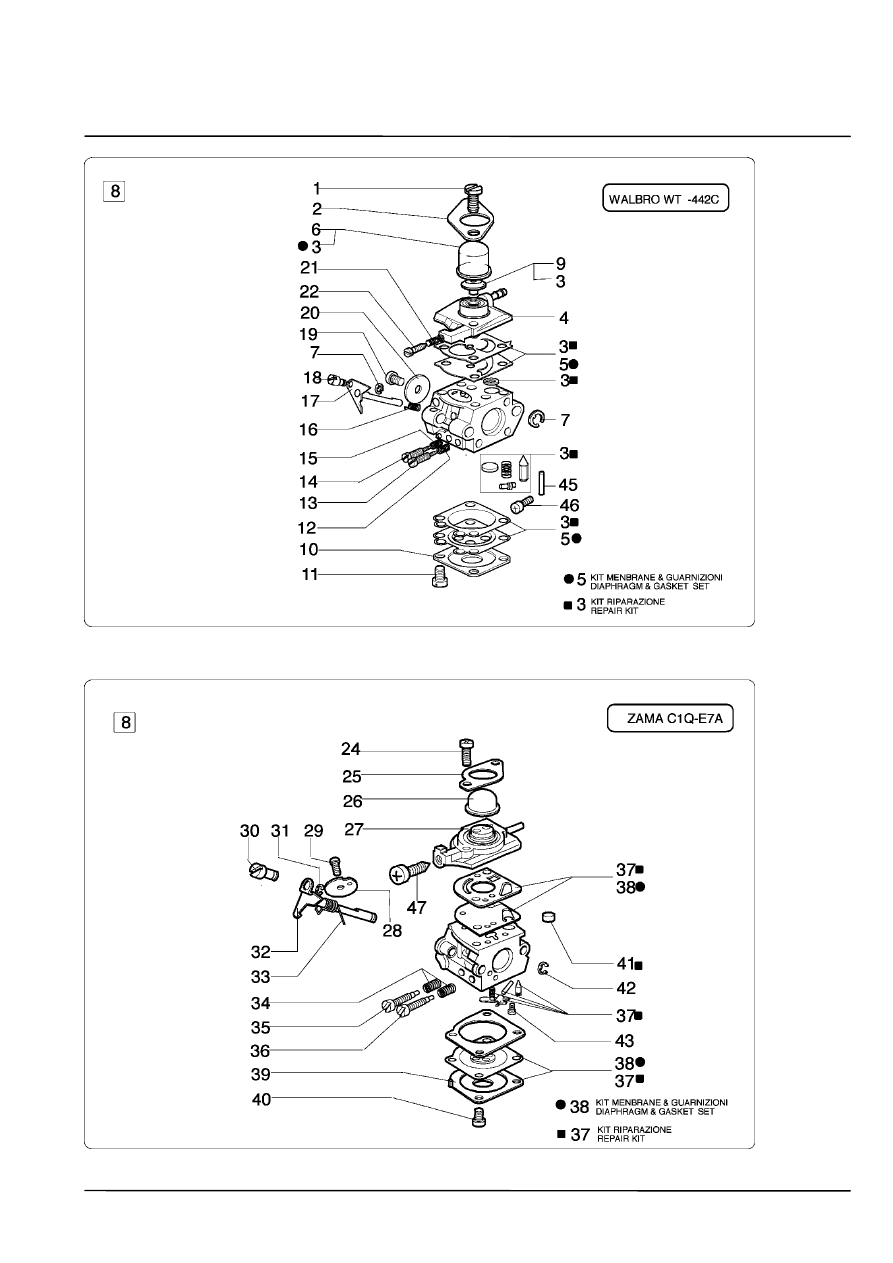

Vergaser

433 BP

15

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

16

11-2007

1

2

2318542

Schraube

2

1

074000147

Deckel

3

1

074000150

Reparatur-satz

4

1

074000238

Deckel

5

1

074000151

Membransatz

6

1

074000144

Kugel

7

1

095000164

Ring

8

1

074000397

Vergaser kit C1Q-E10

9

1

074000148

Ventil

10

1

2318191

Deckel

11

4

035000162

Schraube

12

1

093500115

Feder

13

1

074000143

Schraube H

14

1

093500269

Schraube L

15

1

035000165

Feder

16

1

072700214

Feder

17

1

072700209

Welle

18

1

2318211

Stift

19

1

003300209

Schraube

20

1

072700211

Klappe

21

1

094600148

Feder

22

1

074000240

Schraube

24

1

2318521

Schraube

25

1

2318526

Deckel

26

1

2318875

Kugel

27

1

2318874

Deckel

28

1

2318872

Klappe

29

1

2318388

Schraube

30

1

2318412

Haken

31

1

2318387

Ring

32

1

2318871

Welle

33

1

2318528

Feder

34

1

2318532

Feder

35

1

2318882

Schraube L

36

1

2318881

Schraube H

37

1

2318886

Reparatur-satz

38

1

2318885

Membrandichtungsa

39

1

2318880

Deckel

40

4

2318522

Schraube

41

1

2318392

Filter

42

1

2318535

Ring

43

1

2318527

Schraube

45

1

003300201

Bissel

46

1

003300202

Schraube

47

1

2318876

Schraube

Illustration

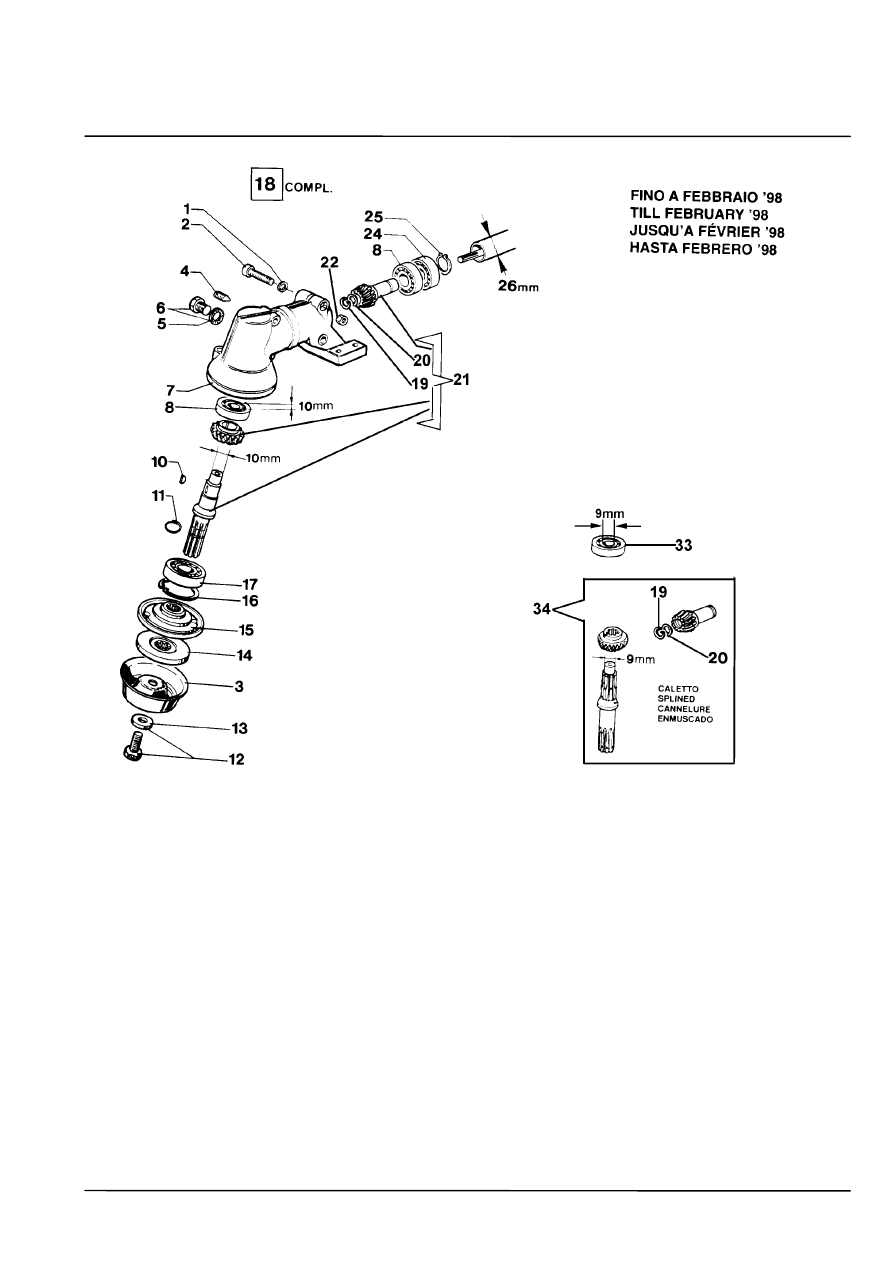

Zahnradgehäuse bis 02/98

433 BP

17

11-2007

Illustration

Zahnradgehäuse bis 02/98


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

18

11-2007

1

3819006

Scheibe

2

3801015

Schraube

3

4100456R

Schultz

4

3805010

Schraube

5

4179141

Scheibe

6

4138428

Stopfen

7

4100420B

Getriebe gehause

8

3034008

Lager

10

3028013R

Keil

11

4179068

Ring

12

4138664

Schraube

13

3818016

Scheibe

14

4179089R

Flansch

15

4179122

Deckel

16

3025022

Ring

17

3035019

Lager

18

4100467

Kegelradantrieb Ø26

19

3025009

Ring

20

4138311A

Ring

21

4100447A

Kegelradantrieb

22

3912005

Mutter

24

3035030

Lager

25

3024010R

Ring

33

3034018

Lager

34

4100464

Kegelradantrieb

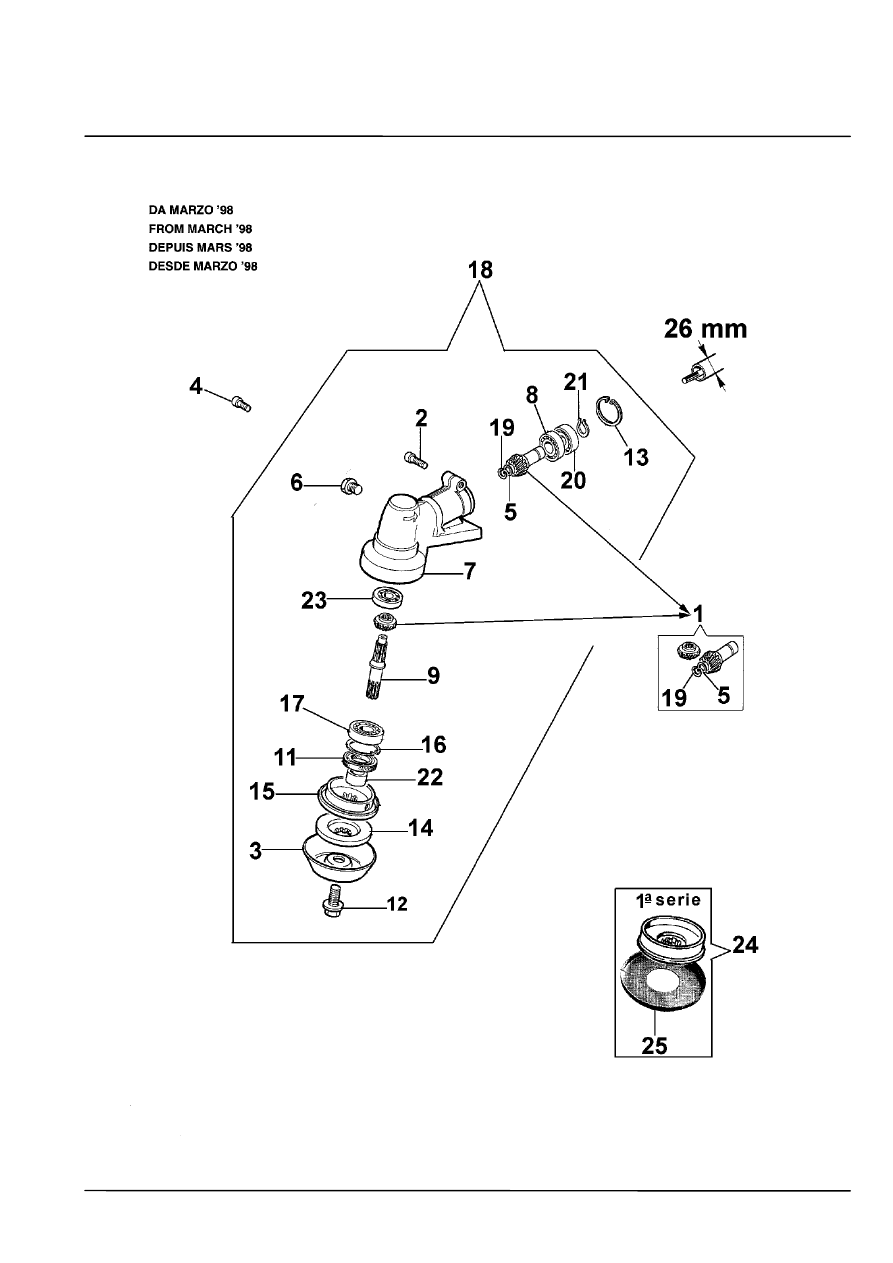

Illustration

Zahnradgehäuse von 03/98

433 BP

19

11-2007

Illustration

Zahnradgehäuse von 03/98


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

433 BP

20

11-2007

1

61040132

Kegelradantrieb

2

3901016

Schraube

3

4100456R

Schultz

4

3901008

Schraube

5

4138311A

Ring

6

61040071R

Stopfen

7

61050013

Getriebe gehause

8

3034008

Lager

9

61040106

Stift

11

61052050

Kobelnring

12

61040074AR

Schraube

13

3025018

Ring

14

4179089R

Flansch

15

61040145R

Deckel

16

3025022

Ring

17

3034012

Lager

18

61052030A

Kegelradantrieb Ø26

19

3025009

Ring

20

3035030

Lager

21

3024010R

Ring

22

61040066

Distanzstuck

23

3034018

Lager

24

61040147

Flansch kpl.

25

61040143

Platte
