DEMONTAŻ - MONTAŻ : SYSTEM AUDIO USB BOX

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

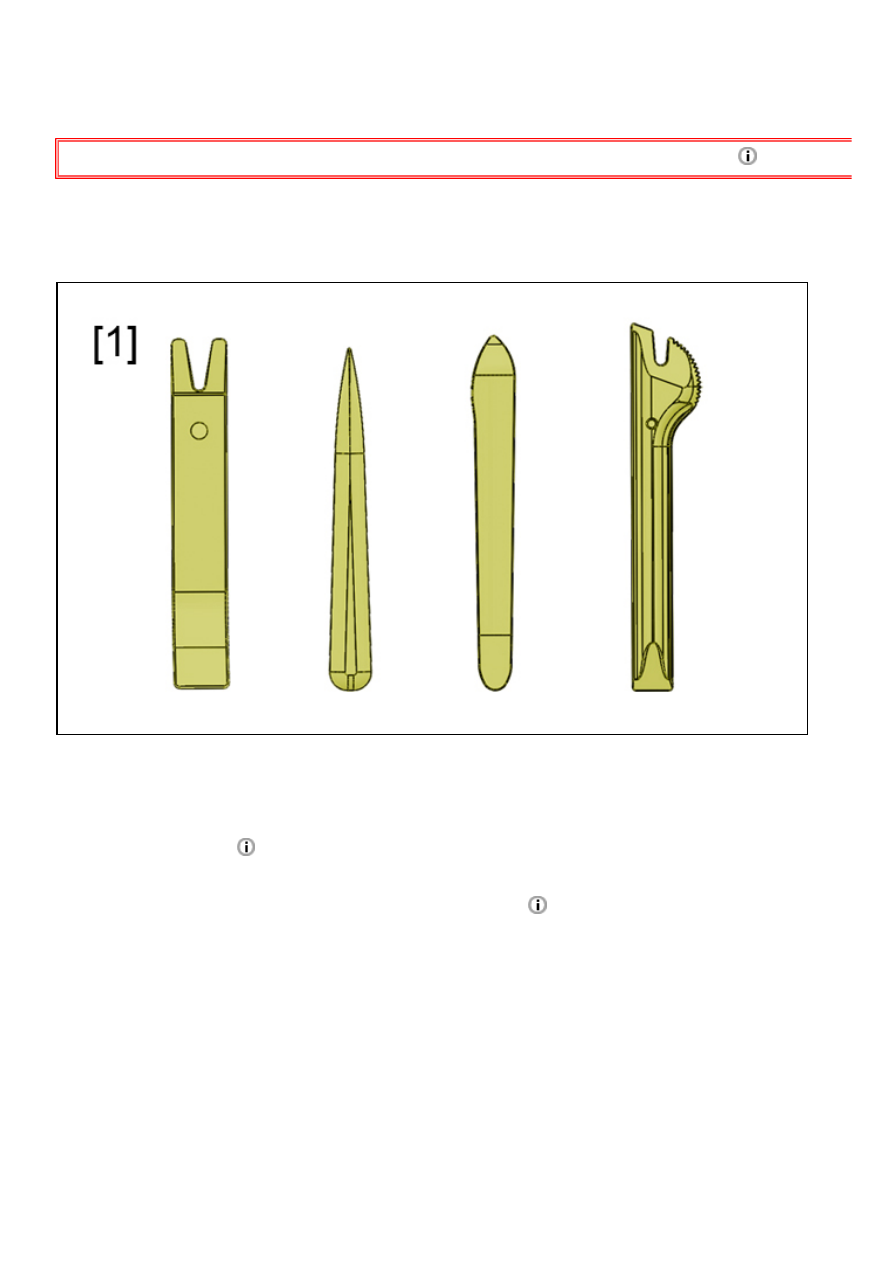

Rysunek : E5AP30WD

[1] Narzędzia do rozbrajania (-).1350.

2. Demontaż

Odłączyć akumulator

 .

2.1. kierownica z lewej strony

Zdemontować :

Schowek na drobiazgi po stronie pasażera

   .

3/1/2015

C5 (X7) ­ C5FG0131P0 ­ 0 ­ 19/02/2009 ­ Demontaż ­ Montaż : System audio USB Box

http://service.citroen.com/docapv/affiche.do?ref=C5FG0131P0&refaff=C5FG0131P0&typeDoc=2&idFct=FCT0346

2/5

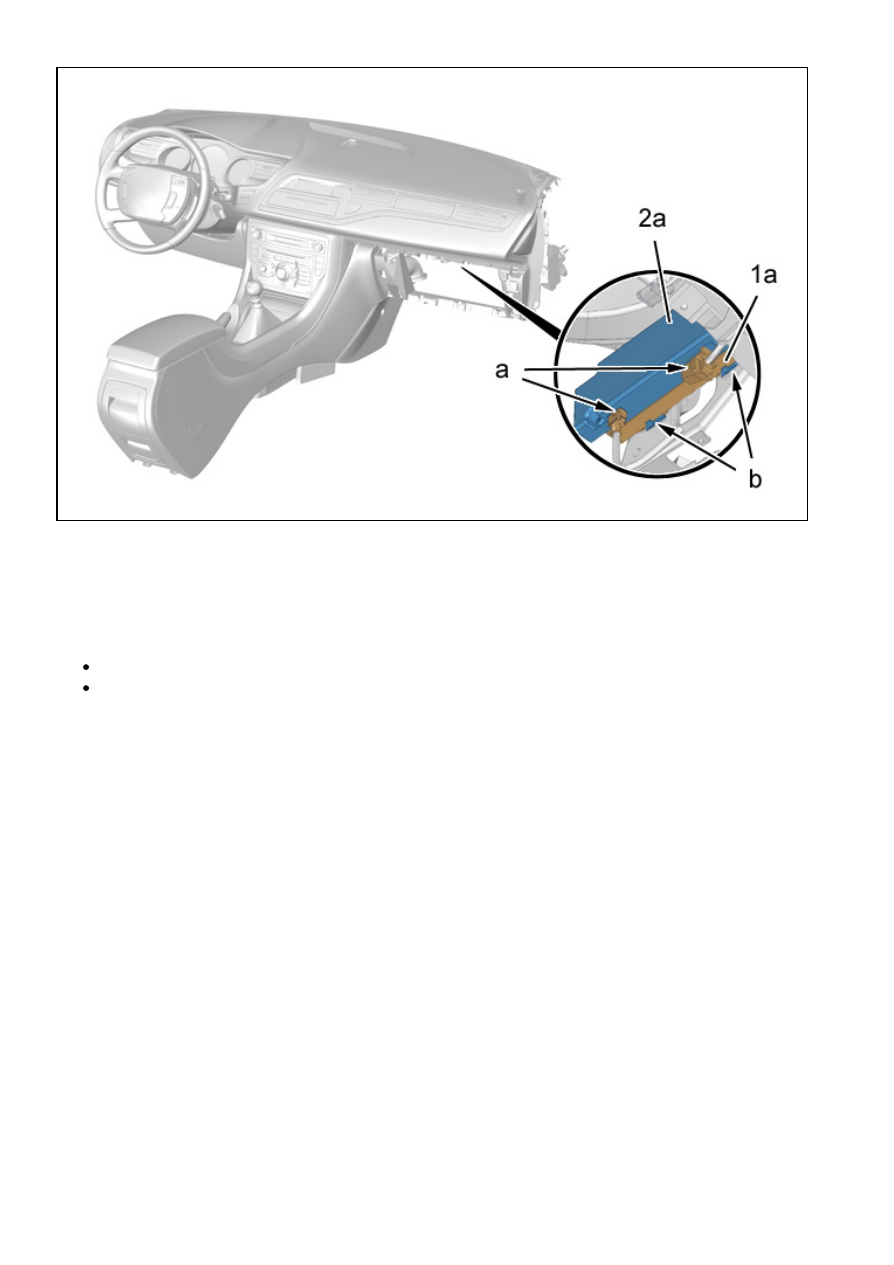

Rysunek : C5FG08CD

Zwolnić zatrzaski : Wspornik (1a) ( w "b") ; Za pomocą narzędzia [1].
Odłączyć złącza ( w "a").
Uwolnić : Wiązka elektryczna .
Zwolnić zatrzaski - Uwolnić : System audio USB Box (2a).
Zdemontować :

System audio USB Box (2a)
Wspornik (1a)

2.2. kierownica z prawej strony

3/1/2015

C5 (X7) ­ C5FG0131P0 ­ 0 ­ 19/02/2009 ­ Demontaż ­ Montaż : System audio USB Box

http://service.citroen.com/docapv/affiche.do?ref=C5FG0131P0&refaff=C5FG0131P0&typeDoc=2&idFct=FCT0346

3/5

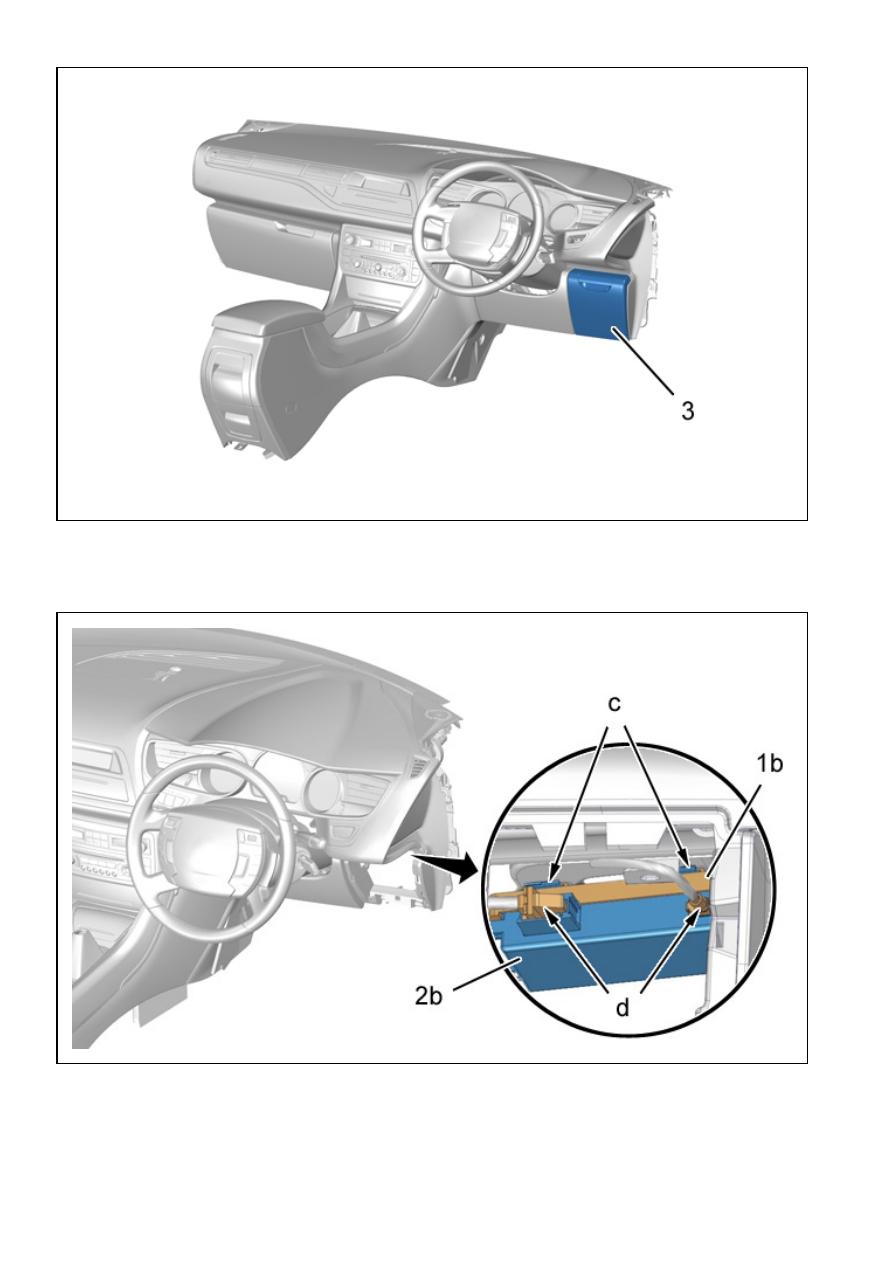

Rysunek : C5FG08DD

Zdemontować schowki (3).

Rysunek : C5FG08ED

Zwolnić zatrzaski : Wspornik (1b) ( w "c") ; Za pomocą narzędzia [1].
Odłączyć złącza ( w "d").
Uwolnić : Wiązka elektryczna .
Zwolnić zatrzaski - Uwolnić : System audio USB Box (2b).
Zdemontować :

3/1/2015

C5 (X7) ­ C5FG0131P0 ­ 0 ­ 19/02/2009 ­ Demontaż ­ Montaż : System audio USB Box

http://service.citroen.com/docapv/affiche.do?ref=C5FG0131P0&refaff=C5FG0131P0&typeDoc=2&idFct=FCT0346

4/5

System audio USB Box (2b)
Wspornik (1b)

2.3. Operacje wspólne

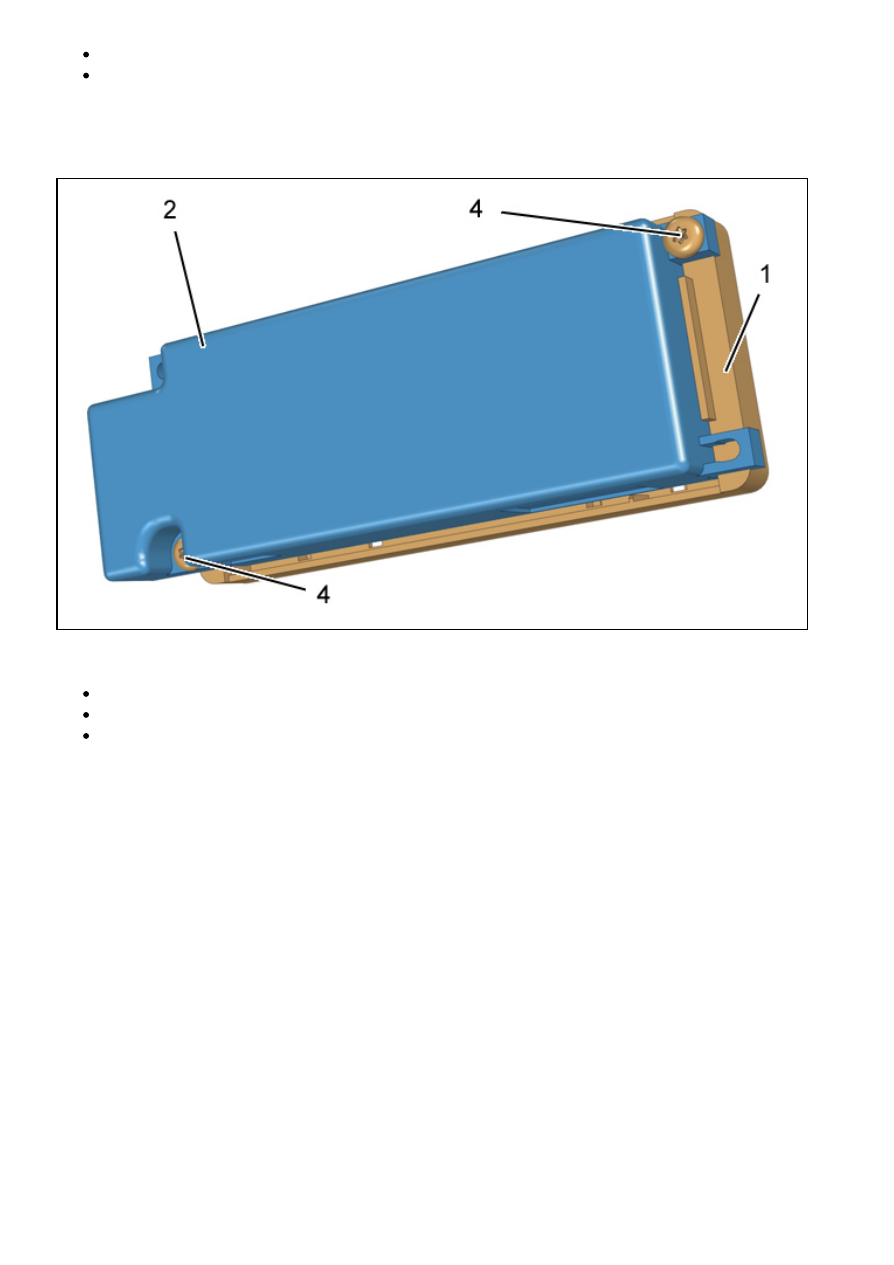

Rysunek : C5FG08HD

Zdemontować :

śruby (4)
System audio USB Box (2)
Wspornik (1)

3/1/2015

C5 (X7) ­ C5FG0131P0 ­ 0 ­ 19/02/2009 ­ Demontaż ­ Montaż : System audio USB Box

http://service.citroen.com/docapv/affiche.do?ref=C5FG0131P0&refaff=C5FG0131P0&typeDoc=2&idFct=FCT0346

5/5

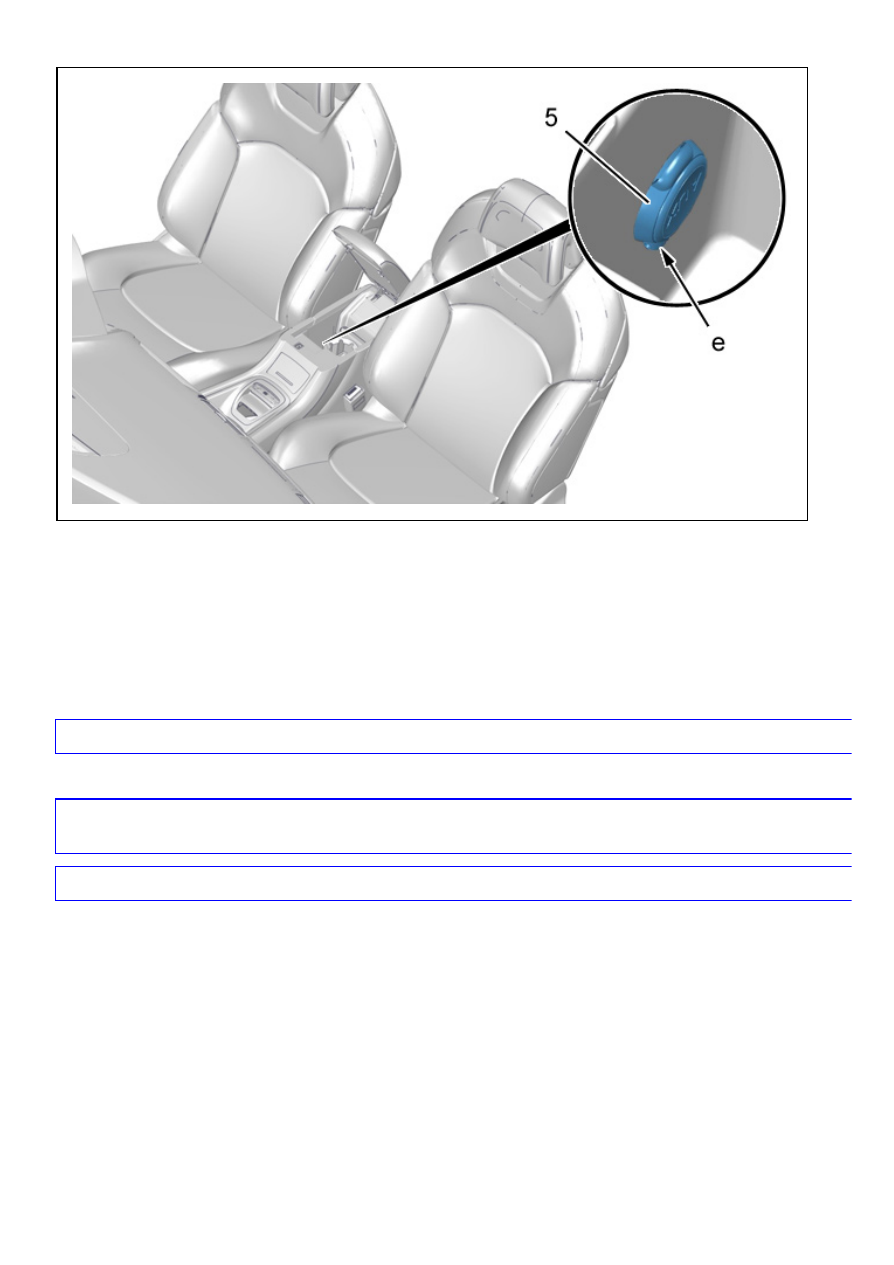

Rysunek : C5FG08ID

Otworzyć środkowy podłokietnik.
Zwolnić zatrzaski : Gniazdko (5) USB ( w "e") ; Za pomocą narzędzia [1].
Uwolnić : Gniazdko (5) USB.
Odłączyć złącze (Złącze (5) USB).
Zdemontować : Gniazdko (5) USB.

3. Montaż

UWAGA : Systematycznie wymieniać uszkodzone spinki mocujące.

Wykonywać czynności w kolejności odwrotnej do demontażu.

UWAGA  :  W  przypadku  wymiany  systemu  audio  USB  BOX  (2)  :  Inicjalizować  za  pomocą  narzędzia
diagnostycznego .

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Sprawdzić działanie osprzętu.
