CB –RADIO

INSTRUKCJA

MONTA

ś

U / OBSŁUGI

2

SPIS TRE

ŚCI

1.

Wst

ęp

2.

Zawarto

ść opakowania

3.

Instalacja

4.

Funkcje

1)

Gniazdo mikrofonu

2)

Wy

świetlacz LCD

3)

Przycisk „Szybka dziewi

ątka”

4)

Przycisk SCAN - LOCK

5)

Przycisk AM/FM – LCR

6)

Przycisk „Quick Up”

7)

Przycisk „Quick Down”

8)

Pokr

ętło czułości mikrofonu

9)

Pokr

ętło „RF Gain”

10)

Pokr

ętło redukcji szumów SQUELCH

11)

Pokr

ętło załączania i siły głosu

12)

Pokr

ętło wyboru kanału

13)

Gniazdo antenowe

14)

Gniazdo S-Meter

15)

Zasilanie 13,8V DC

16)

Gniazdo zewn

ętrznego głośnika EXT

5.

Wy

świetlacz LCD

6.

Mikrofon

7.

Ustawienia Menu

8.

Obsługa CB-Radia

9.

Wybór pasma cz

ęstotliwości

10.

Rozwi

ązywanie problemów

11.

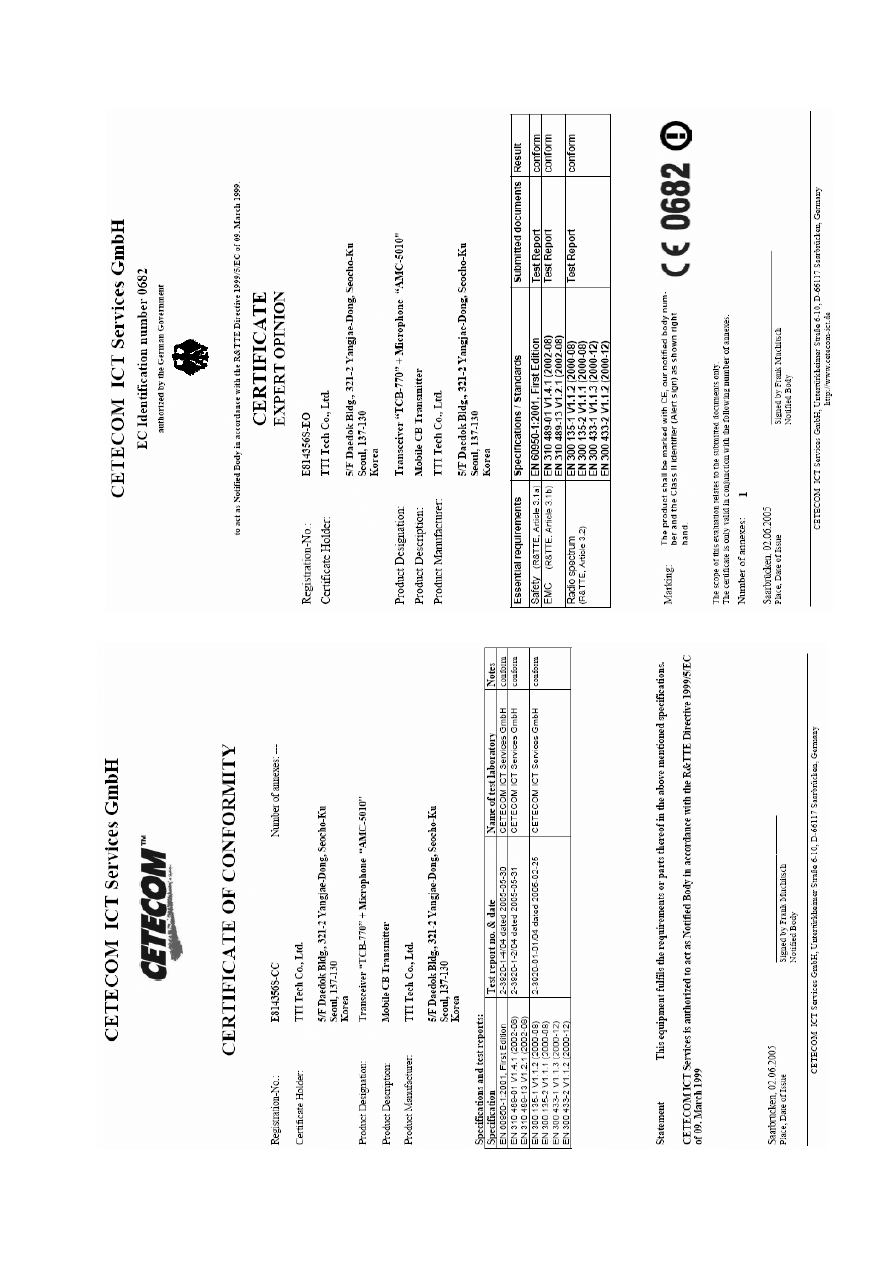

Deklaracja CE

12.

Wymogi bezpiecze

ństwa

13.

Specyfikacja

14.

Ograniczenia w u

żytkowaniu

15.

Tabela cz

ęstotliwości

16.

Pozbywanie si

ę starych urządzeń elektrycznych

3

1. WST

ĘP

CB-Radio TCB-770 jest przeznaczone do osi

ągania wysokiej wydajności

w ka

żdych warunkach w jakich jest użytkowane. Dla wygody użytkownika

ergonomicznie rozplanowano zestaw pokr

ęteł i przycisków na panelu. Dobrze

zaprojektowana kombinacja pokr

ęteł i przycisków i przyjazny dla użytkownika

układ graficzny pomaga szybko i łatwo zapozna

ć się z obsługą CB-Radia.

Przejrzyste menu i niebieskie pod

świetlenie panela czołowego dają większą

satysfakcj

ę z użytkowania.

Instrukcja ta umo

żliwia zapoznanie się z pełnymi możliwościami CB-

Radia, dlatego te

ż należy poświęcić kilka minut na przeczytanie jej przed

pierwszym u

życiem CB-Radia.

2. ZAWARTO

ŚĆ OPAKOWANIA

Opakowanie zawiera wszystkie elementy i akcesoria potrzebne do

instalacji i u

żytkowania CB-Radia

CB-Radio TCB-770

- 1 szt.

Mikrofon przewodowy

- 1 szt.

Przewód zasilania

- 1 szt.

Uchwyt monta

żowy radia

- 1 szt.

Śrubka montażowa z gumową podkładką

- 2 szt.

Śrubka montażowa z podkładką (do uchwytu radia)

- 3 szt.

Śrubka montażowa z podkładką (do mikrofonu)

- 2 szt.

Uchwyt mikrofonu

- 1 szt.

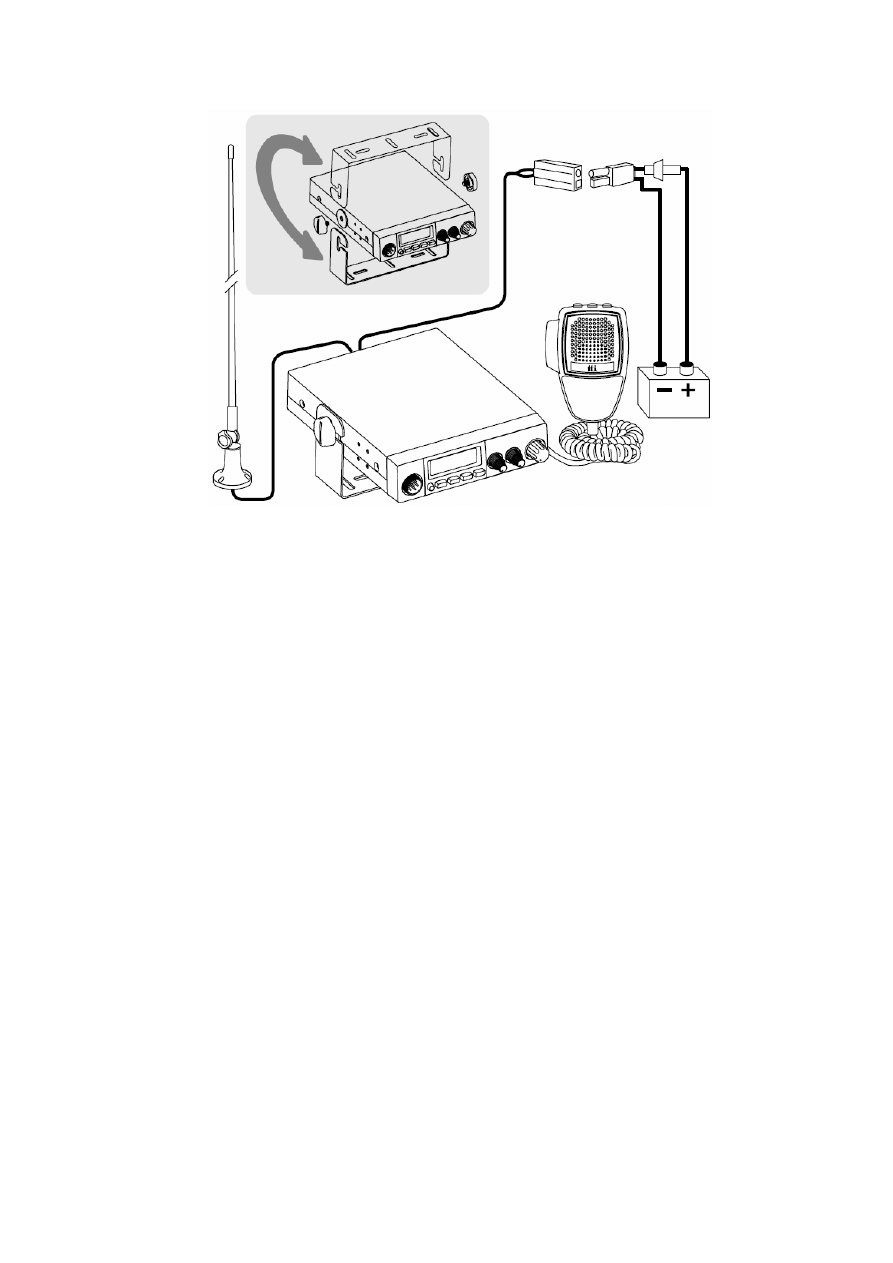

3. INSTALACJA

Wybierz miejsce ulokowania CB-Radia i mikrofonu tak, aby u

żytkowanie

było wygodne. CB-Radio normalnie powinno by

ć zamontowane w poziomie,

jednak dopuszcza si

ę także montaż pionowy. Uchwyt montażowy należy

dopasowa

ć od góry lub od dołu CB-Radia. CB-Radio należy ulokować tak, aby

nie przeszkadzało kierowcy ani pasa

żerowi. Wybierz miejsca, gdzie panel

czołowy i mikrofon b

ędą łatwo dostępne.

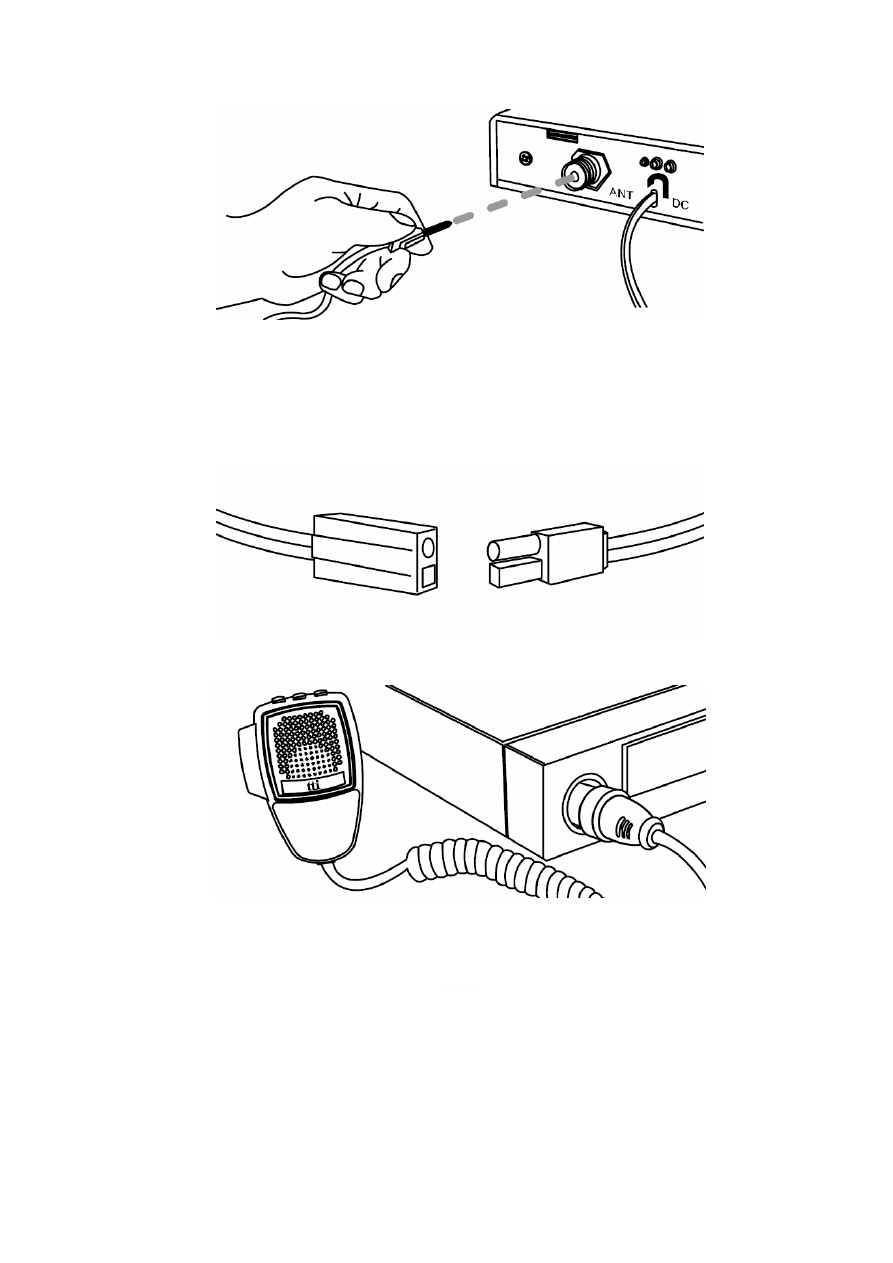

1)

Przyłó

ż uchwyt montażowy radia w miejscu, gdzie ma być zainstalowane

radio

2)

Wywier

ć otwory i przymocuj uchwyt.

3)

Podł

ącz do kabel antenowy do standardowego gniazda oznaczonego

„ANTENNA” z tyłu CB-Radia

4

4)

Podł

ącz kabel zasilania bezpośrednio do akumulatora (12V) lub do

bezpiecznika w skrzynce bezpiecznikowej. Zwró

ć szczególną uwagę na

polaryzacj

ę akumulatora i kabla zasilającego (Przewód czerwony (+),

przewód czarny (-)). Takie same kolory maj

ą przewody akumulatora i

przewody bezpiecznika w skrzynce bezpiecznikowej.

5)

Podł

ącz kabel zasilania do CB-Radia.

6)

Zamontuj CB-Radio w uchwycie.

7)

Zamontuj uchwyt mikrofonu w pobli

żu CB-Radia.

8)

Podł

ącz mikrofon do gniazda na przednim panelu. Radio jest gotowe do

u

żytkowania.

5

Instalacja anteny

Do CB-Radia nale

ży dobrać dobrej jakości i wysokiej wydajności antenę

27MHz. Słaba lub nie przeznaczona na pasmo 27MHz antena bardzo pogorszy
wydajno

ść i może spowodować uszkodzenie CB-Radia.

1)

Umie

ść antenę najwyżej jak to możliwe.

2)

Im dłu

ższa antena tym lepsze osiągi CB-Radia

3)

Spróbuj zamontowa

ć antenę na środku powierzchni, którą wybrałeś do

monta

żu.

4)

Sprawd

ź, czy jest solidne połączenie z „masą”.

5)

Nale

ży uważać, aby nie uszkodzić kabla podczas instalacji.

Uwaga : Aby nie uszkodzi

ć CB-Radia nigdy nie używaj przed właściwym

podł

ączeniem anteny.

6

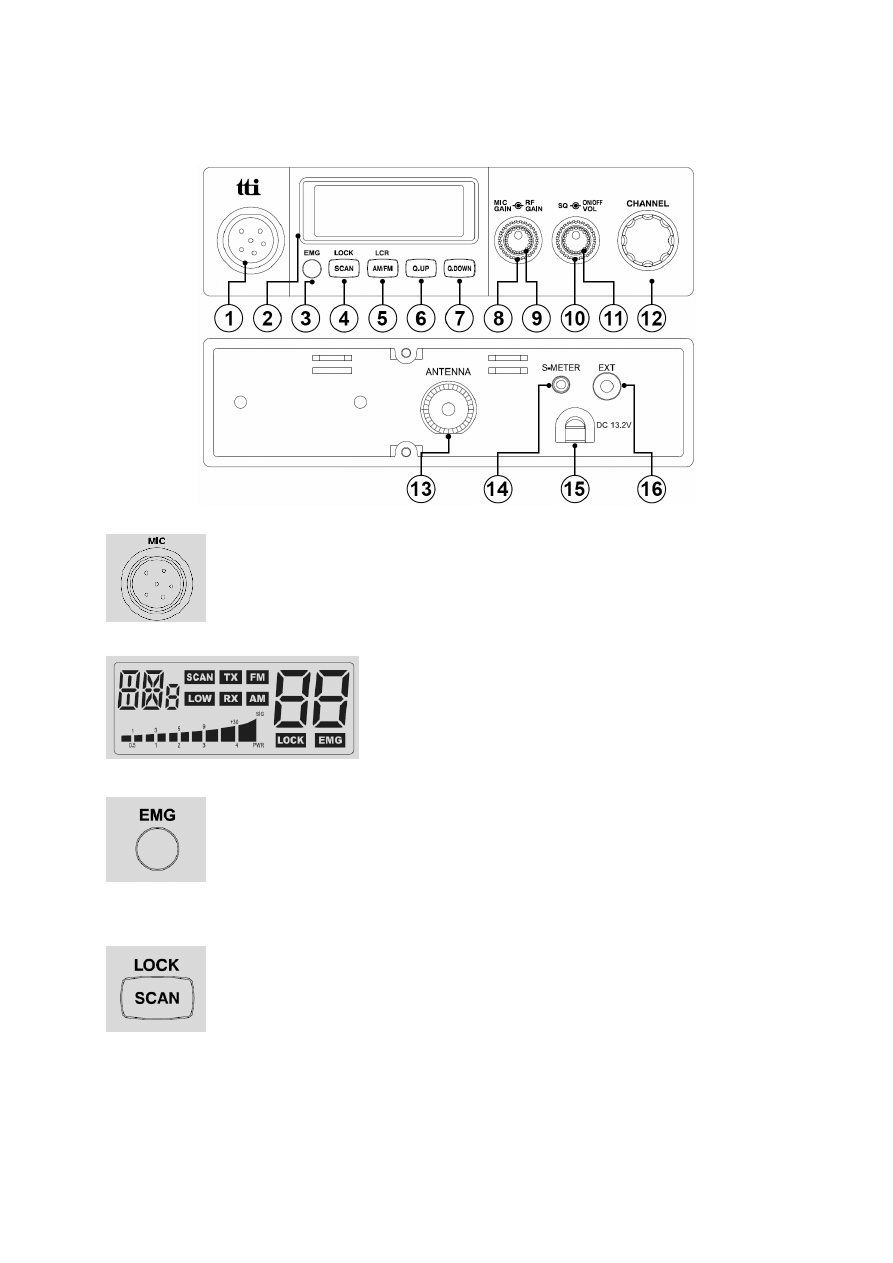

4. FUNKCJE

1) Gniazdo mikrofonu

Włó

ż wtyk mikrofonu i zabezpiecz nakrętką.

2) Wy

świetlacz LCD

Na wy

świetlaczu wskazywana jest większość

informacji o stanie urz

ądzenia. Proszę przejść do

punktu 5 w celu uzyskania informacji na ten
temat.

3) Przycisk „EMG”

Wci

śnij ten przycisk aby uzyskać szybki dostęp do kanału „9”. Na

wy

świetlaczu pojawi się numer kanału 9 i ikona „EMG”. Pokrętło

wyboru kanałów „CHANNEL”, przyciski „Quick Up” i „Quick
Down” i przyciski pami

ęci będą nieaktywne. Aby wrócić do

wcze

śniejszego ustawienia wciśnij ponownie przycisk „EMG”.

4) Przycisk SCAN – LOCK

SCAN : Wci

śnij ten przycisk aby rozpocząć przeszukiwanie

kanałów.
Aby wł

ączyć/ wyłączyć przeszukiwanie kanałów wciśnij krótko

przycisk „SCAN”. Je

śli funkcja SCAN jest aktywna na

wy

świetlaczu pojawi się ikona „SCAN”. Przeszukiwanie kanałów można

zatrzyma

ć wyłączając funkcję przyciskiem „SCAN”.

Aby zmieni

ć kierunek skanowania „w dół” przekręć pokrętło „CHANNEL”

przeciwnie do ruchu wskazówek zegara.

7

Funkcja „SCAN” przeszukuje wszystkie kanały po kolei. Je

śli podczas

przeszukiwania zostanie znaleziony kanał, na którym trwa rozmowa,
skanowanie zostanie przerwane na okres 1-99 sekund (w zale

żności od ustawień

menu : ci

ągły odbiór, ustawiony czas odbioru 1-99 sekund i natychmiastowe

nadawanie lub opó

źnienie w skanowaniu od 1 do 99 sekund ).

Je

śli naciśniesz przycisk nadawania PTT w mikrofonie kiedy urządzenie

wykryje sygnał na danym kanale, rozpoczniesz nadawanie na tym

że kanale.

Przeszukiwanie kanałów zostanie wznowione po ustawionym czasie odbioru
i/lub po ustawionym czasie opó

źnienia. Aby natychmiast wznowić skanowanie

u

żyj pokrętła wyboru kanału „CHANNEL” lub przycisków „Quick Up” i

„Quick Down”.
Je

śli naciśniesz przycisk nadawania PTT podczas skanowania kanałów,

rozpoczniesz nadawanie na wcze

śniej ustawionym przez Ciebie kanale.

Przeszukiwanie kanałów zostanie wznowione po ustawionym czasie odbioru
i/lub po ustawionym czasie opó

źnienia. Aby natychmiast wznowić skanowanie

u

żyj pokrętła wyboru kanału „CHANNEL” lub przycisków „Quick Up” i

„Quick Down”.
LOCK : Wci

śnij i przytrzymaj ten przycisk przez 2 sekundy aby zablokować

lub odblokowa

ć klawiaturę. Funkcja ta blokuje tylko pokrętło wyboru kanału

„CHANNEL”, przyciski „Quick Up / Quick Down” i przycisk „SCAN”.
Pozostałe pokr

ętła i przyciski działają normalnie.

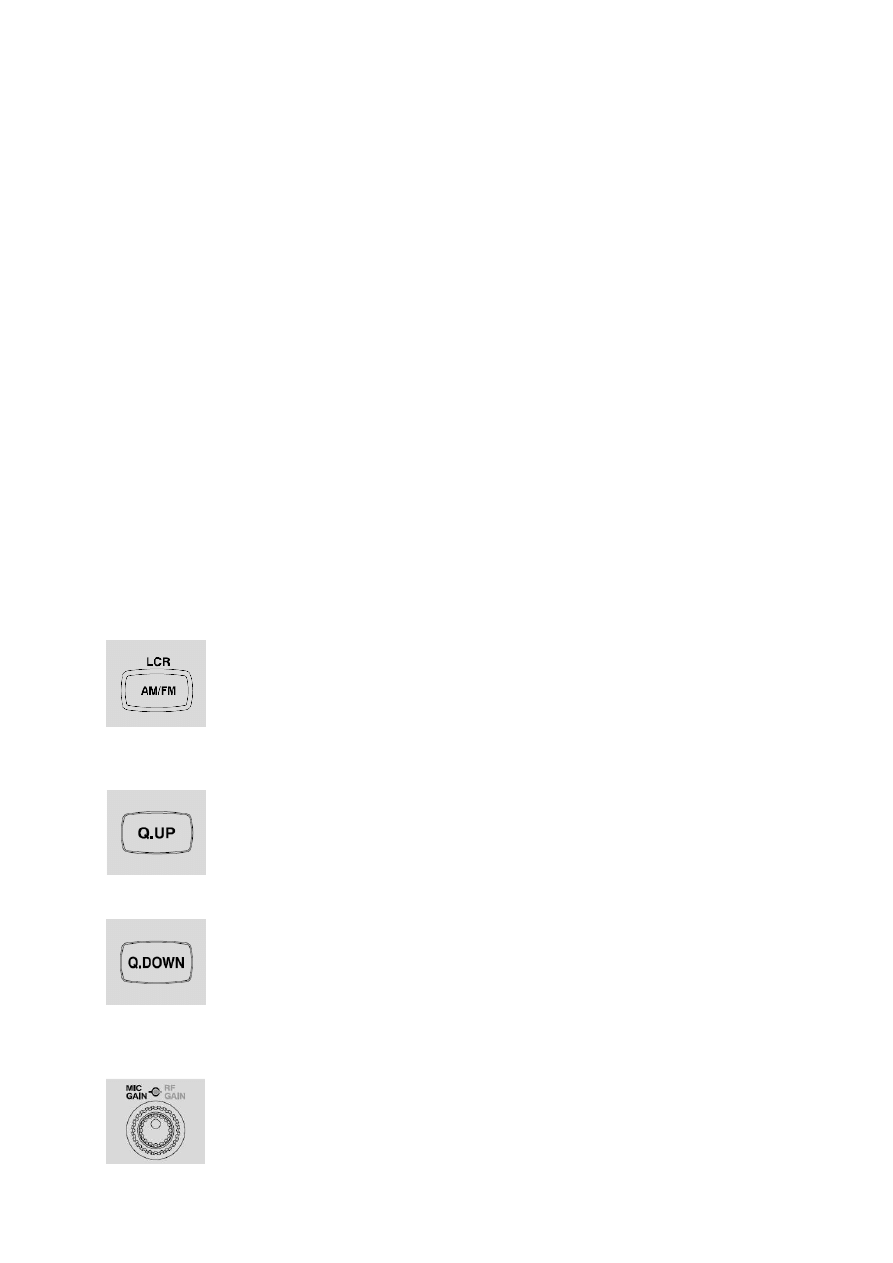

5) Przycisk AM/FM – LCR

Je

śli CB-Radio jest używane w paśmie częstotliwości UK, UE lub

EC przycisk ten ustawia ostatnio u

żywany kanał (funkcja LCR –

Last Channel Recall). W pozostałych pasmach cz

ęstotliwości (tam

gdzie przepisy krajowe na to pozwalaj

ą) przycisk ten pozwala na

przeł

ączanie pomiędzy trybem AM i FM.

6) Przycisk „Quick Up”

Wci

śnij przycisk aby przejść 10 kanałów wyżej.

7) Przycisk „Quick Down”

Wci

śnij przycisk aby przejść 10 kanałów niżej.

8) Pokr

ętło czułości mikrofonu

Ustaw pokr

ętłem odpowiednią czułość mikrofonu dla optymalnej

odległo

ści mikrofonu od ust.

8

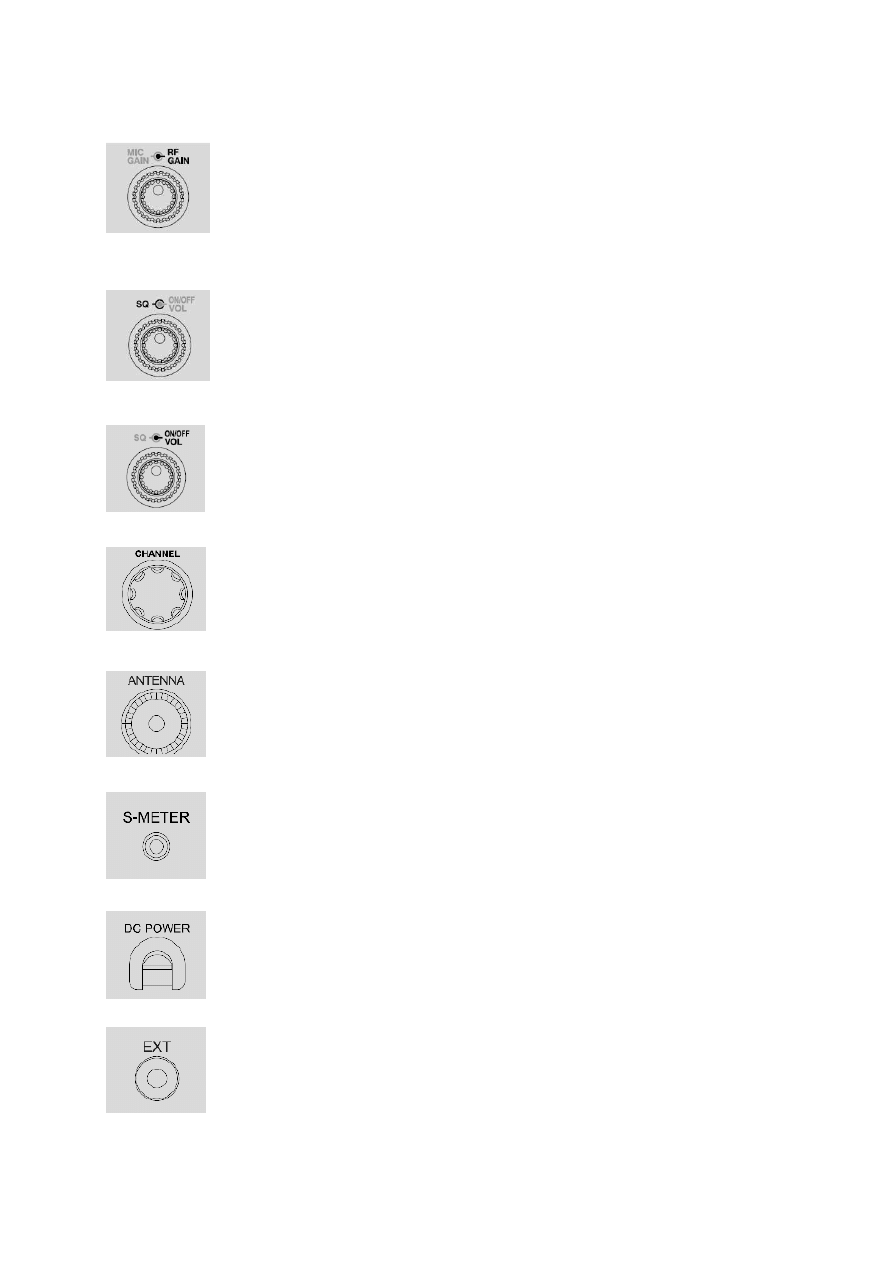

9) Pokr

ętło „RF Gain”

Przekr

ęć pokrętło w prawo jeśli chcesz poprawić wzmocnienie

odbioru RF. Je

śli sygnał jest bardzo silny przekręć pokrętło w

lewo aby zmniejszy

ć czułość.

10) Pokr

ętło redukcji szumów SQUELCH

Przekr

ęć pokrętło w lewo aż usłyszysz szum. Następnie powoli

przekr

ęć w prawo aż hałas zaniknie. Tym sposobem uzyskasz

lepsz

ą czułość odbiornika.

11) Pokr

ętło załączania i siły głosu

Przekr

ęć pokrętło w prawo w celu włączenia urządzenia. Po

krótkim sygnale d

źwiękowym CB-Radio jest gotowe do użycia.

Aby zwi

ększyć siłę głosu przekręć pokrętło w prawo.

12) Pokr

ętło wyboru kanału

Przekr

ęć w prawo lub w lewo aby wybrać żądany kanał.

13) Gniazdo antenowe

Włó

ż wtyk kabla antenowego .

14) Gniazdo S-Meter

Gniazdo to umo

żliwia podłączenie zewnętrznego miernika

poziomu sygnału (opcja).

15) Zasilanie 13,2V DC

Podł

ącz zasilanie urządzenia.

16) Gniazdo zewn

ętrznego głośnika EXT

Podł

ączenie zewnętrznego głośnika spowoduje automatyczne

odł

ączenie głośnika wbudowanego w urządzenie.

9

5. Wy

świetlacz LCD

Wybrane pasmo cz

ęstotliwości

Low Power (1 Watt AM)
Funkcja SCAN
Nadawanie
Tryb FM
Tryb AM
Wy

świetlacz kanału

Miernik poziomu sygnału
Odbiór
Blokada klawiszy
Kanał ratunkowy

6. Mikrofon

1.

Przycisk „DOWN” : Wci

śnij w celu

przej

ścia do poprzedniego kanału.

2.

Przycisk „UP” : Wci

śnij w celu

przej

ścia do następnego kanału.

3.

Przycisk „LOCK” : Wci

śnij w celu

blokady przycisków „UP” i „DOWN”.
Działa identycznie jak funkcja „LOCK”
w CB-Radiu.

4.

Przycisk „PTT”: Wci

śnij jeśli chcesz

nadawa

ć.

5.

6-pinowy wtyk mikrofonu : Podł

ącz

wtyk do gniazda na przednim panelu
CB-Radia.

10

7. Ustawienia Menu

Przy wył

ączonym urządzeniu wciśnij przycisk „LOCK” w mikrofonie i włącz

CB-Radio. Urz

ądzenie przejdzie do trybu ustawień menu. Tryb ten pozwala

ustawi

ć preferencje użytkownika i aktywować zaawansowane funkcje.

Wy

świetlacz

Funkcje

Ustawienia

D

źwięk klawiszy

Właczony (

) / Wył

ączony (

)

Czas wył

ączenia

Wył

ączony (

) i 1-99 sekund

Czas odbioru (dla funkcji
SCAN)

Kontynuacja (

) i 1-99 sekund

Czas opó

źnienia (dla

funkcji SCAN)

Wył

ączony i 1-99 sekund

Pod

świetlenie panela

czołowego

Jasne (

) / Blade (

) /

Wył

ączone ( )

Ustawianie :
1.

U

żyj pokrętła wyboru kanału „CHANNEL” do wyboru funkcji takich jak:

d

źwięk klawiszy, czas wyłączenia, czas odbioru, czas opóźnienia,

pod

świetlenie panela czołowego.

2.

Przyciskiem „AM/FM” zatwierd

ź wybór.

3.

Pokr

ętłem wyboru kanału „CHANNEL” wybierz lub zmień wartość danego

parametru – warto

ść ta będzie migać.

4.

Je

śli chcesz przejść do wyboru funkcji, wciśnij przycisk „SCAN”.

5.

Wci

śnij przycisk „LOCK”, przycisk nadawania „PTT” w mikrofonie lub

poczekaj 5 sekund aby zatwierdzi

ć ustawione wartości i przejść do

normalnego działania CB-Radia. U

żyj przycisku „SCAN” aby zapisać

ustawion

ą wartość parametru i przejść do menu głównego.

8. Obsługa CB-Radia

1)

Upewnij si

ę czy mikrofon jest podłączony do gniazda mikrofonu.

2)

Upewnij si

ę czy kabel zasilania jest właściwie podłączony.

3)

Upewnij si

ę czy antena jest prawidłowo podłączona do gniazda

antenowego.

4)

Przekr

ęć pokrętło redukcji szumów „SQUELCH” maksymalnie w lewo.

5)

Wł

ącz CB-Radio i ustaw odpowiednią głośność.

6)

Wyreguluj pokr

ętłem „SQUELCH” czułość odbiornika.

11

7)

Ustaw

żądany kanał.

8)

Aby nada

ć wiadomość, wciśnij przycisk nadawania „PTT” i mów do

mikrofonu.

9)

Zwolnij przycisk „PTT” aby odebra

ć wiadomość.

9. Wybór pasma cz

ęstotliwości

Przy wył

ączonym urządzeniu wciśnij jednocześnie

przyciski „AM/FM” i „SCAN” oraz wł

ącz

urz

ądzenie.

Pokr

ętłem

wyboru

kanału

„CHANNEL”

wybierz

żądane

pasmo

cz

ęstotliwości. Na wyświetlaczu pojawi się

informacja w postaci ikony. Aby zatwierdzi

ć wybór wciśnij przycisk „AM/FM”

podczas gdy ikona pasma miga lub poczekaj 5 sekund. CB-Radio przejdzie w
tryb odbioru na wybranym pa

śmie. Standardowo CB-Radio ustawione jest na

pasmo „EC”.

Ustawienie

Wy

świetlacz Pasmo

EC

Europa, 40 kanałów tryb FM, moc 4W

E

Hiszpania, 40 kanałów, tryb AM/FM, moc 4W

F

Francja, 40 kanałów, tryb FM moc 4W
– 40 kanałów, tryb AM, moc 1W

PL

Polska, 40 kanałów, tryb AM/FM, moc 4W

(polskie cz

ęstotliwości: +5kHz)

UK

Wielka Brytania, 40 kanałów, tryb FM, moc
4W

(brytyjskie cz

ęstotliwości)

UE
(EU/UK)

Wielka Brytania (UK) + Europa (EC)

I

Włochy, 40 kanałów, tryb AM/FM, moc 4W

I2

Włochy, 34 kanały, tryb AM/FM, moc 4W

D

Niemcy, 80 kanałów, tryb FM, moc 4W
– 12 kanałów, tryb AM, moc 1W

D2

Niemcy, 40 kanałów, tryb FM, moc 4W
– 12 kanałów, tryb AM, moc 1W

EU

Europa, 40 kanałów, tryb FM, moc 4W
– 40 kanałów, tryb AM, moc 1W

12

10. Rozwi

ązywanie problemów

Je

śli masz problemy z działaniem CB-Radia, najpierw sprawdź zasilanie. Słabe

poł

ączenie ze źródłem zasilania może powodować takie problemy jak brak

nadawania, brak odbioru lub słaby odbiór, słaby głos lub brak głosu. Nale

ży

zapewni

ć dobre połączenie z anteną oraz z mikrofonem.

Je

śli to nie rozwiąże problemu, należy zresetować urządzenie.

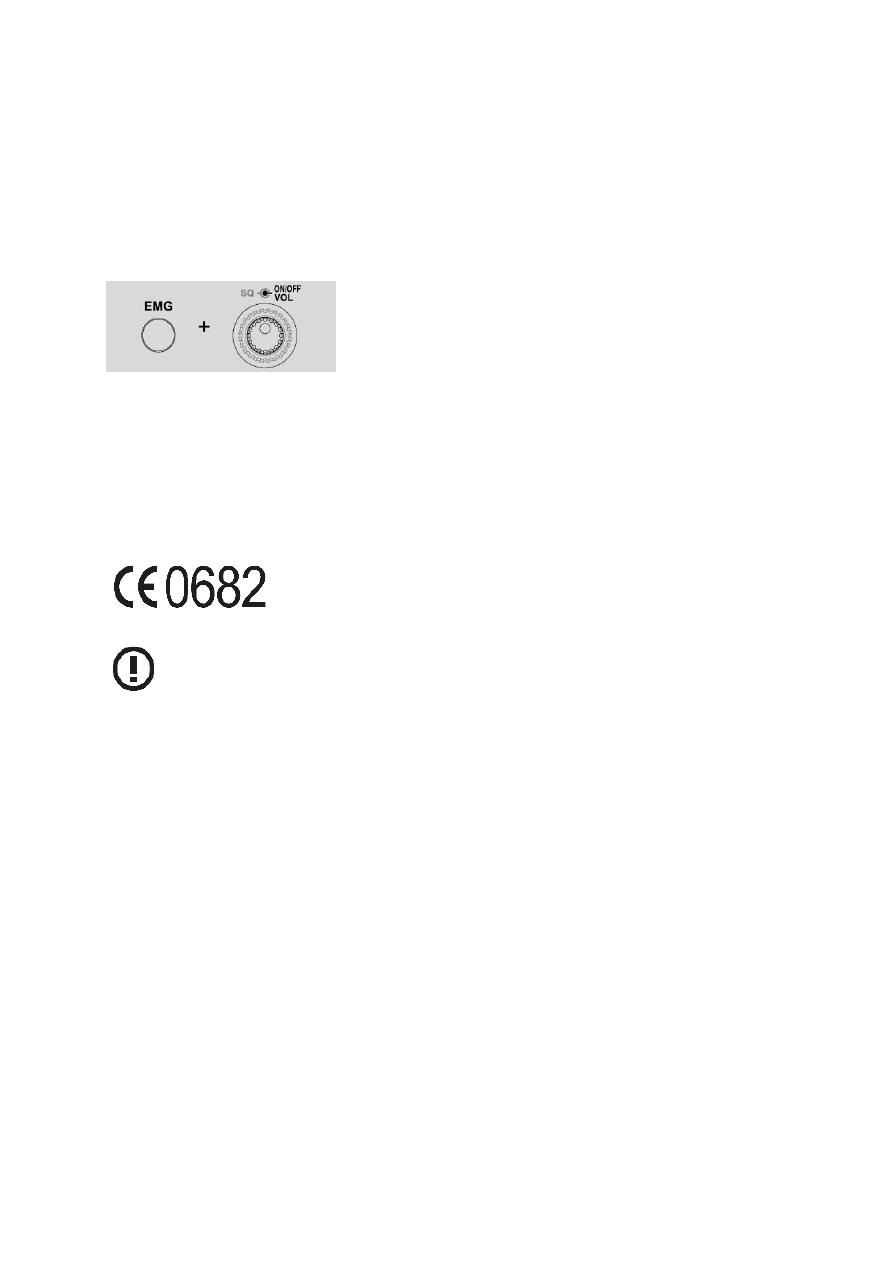

1) Wył

ącz urządzenie.

2) Wci

śnij przycisk „EMG” oraz

wł

ącz urządzenie.

CB-Radio zostanie zresetowane – komórki pami

ęci zostaną wyczyszczone i

ustawione zostan

ą standardowe parametry urządzenia. Powinno to rozwiązać

wi

ększość problemów. Jeśli nadal będą występować problemy, proszę

skontaktowa

ć się z dealerem.

11. Deklaracja CE

Na etykiecie produktu widnieje znak CE. Symbol ten
stosowany jest zgodnie z wymaganiami Dyrektywy
Europejskiej 1999/5/CE.

Symbol ten wskazuje,

że sprzęt działa w paśmie częstotliwości nie-

zharmonizowanych i wymaga w niektórych krajach licencji na u

żywanie

(w Polsce nie jest ona wymagana). Urz

ądzenie to może być używane bez

licencji i opłat w krajach: Austria, Belgia, Dania, Finlandia, Francja, Niemcy,
Wielka Brytania, Grecja, Włochy, Luxemburg, Holandia, Portugalia, Hiszpania,
Szwecja, Szwajcaria.

12. Wymogi bezpiecze

ństwa

Urz

ądzenie powinno być zasilane napięciem stałym 13.2V. Przewód zasilający

nale

ży podłączać przy wyłączonym urządzeniu. Ważne, aby zasilanie było

podł

ączone zgodnie z instrukcją i zabezpieczone przed przypadkowym

odwróceniem polaryzacji:
- przewód czerwony (+)
- przewód czarny (-)
Takie same kolory maj

ą przewody akumulatora i przewody bezpiecznika w

skrzynce bezpiecznikowej.
Aby unikn

ąć uszkodzeń nie używaj urządzenia bez właściwego podłączenia

anteny.

13

13. Specyfikacja

Liczba kanałów

40

Zakres cz

ęstotliwości

26.96 MHz – 27.99125 MHz

Rodzaj modulacji

F3E (FM), A3E (AM)

Syntezator cz

ęstotliwości

Syntezator PLL

Tolerancja cz

ęstotliwości

0.002%

Temperatury pracy

-10 do + 55

o

C

Mikrofon

Zewn

ętrzny

Napi

ęcie zasilania

13.2V DC ±15%

Wymiary szer./gł./wys. [mm]

140 / 186 / 37

Waga

990 g

O

G

Ó

L

N

E

Gniazdo antenowe

Typ SO-239

Moc wyj

ściowa

4 WATT przy 13.8V DC

Modulacja

AM: od 85% do 95%
FM: 1.8kHz ± 0.2 kHz

Odbicie cz

ęstotliwości

300Hz do 3kHz

Impedancja wyj

ściowa

50 ohm, niezrównowa

żona

Tłumienie cz

ęstotliwości harmonicznych > -36dBm

N

A

D

A

J

N

IK

Pobór pr

ądu

max 1.6A

System odbioru

Superheterodyna z podwójn

ą

przemian

ą częstotliwości

Cz

ęstotliwości pośrednie

pierwsza: 10,695 kHz
druga: 455 kHz

Czuło

ść

FM 0,5 uV przy 20dB SINAD
AM 0,7 uV przy 20dB S/N

Moc wyj

ściowa audio

2W przy 8 Ohm

Zniekształcenie sygnału audio

< 8%

Tłumienie cz

ęstotliwości lustrzanej

60dB

Poziom cz

ęstotliwości granicznej

60dB

Tłumienie fali no

śnej

> 60dB

Przenoszenie cz

ęst. dźwięku

300 do 2500Hz

Wbudowany gło

śnik

8 Ohm

O

D

B

IO

R

N

IK

Redukcja szumów

Regulowana; próg < 1uV

14. Ograniczenia w u

żytkowaniu

W Polsce urz

ądzenie można używać bez licencji i dodatkowych opłat w paśmie

cz

ęstotliwości „PL”, „EU”, „EC” (40 kanałów, tryb AM/FM, moc 4W)

14

15. Tabela cz

ęstotliwości

15

16. Pozbywanie si

ę starych urządzeń elektrycznych

Europejska

Dyrektywa

2002/96/EC

dotycz

ąca Zużytych

Elektrycznych i Elektronicznych Urz

ądzeń (WEEE) zakłada zakaz

pozbywania si

ę starych urządzeń domowego użytku jako

nieposortowanych

śmieci komunalnych. Zużyte urządzenia muszą

by

ć osobno zbierane i sortowane w celu zoptymalizowania odzyskiwania oraz

ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to
ograniczy

ć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie

zdrowie. Przekre

ślony symbol „kosza” umieszczony na produkcie przypomina

klientowi o obowi

ązku specjalnego sortowania.

Konsumenci powinni kontaktowa

ć się z władzami lokalnymi lub sprzedawcą w

celu uzyskania informacji dotycz

ących postępowania z ich zużytymi

urz

ądzeniami elektrycznymi i elektronicznymi.

TŁUMACZENIE DEKLARACJI ZGODNOŚCI:

TTI Tech Co., Ltd. oraz wył

ączny przedstawiciel COMMAX PL niniejszym

o

świadcza, że ten produkt jest zgodny z podstawowymi wymaganiami oraz

odpowiada dodatkowym warunkom dyrektywy: R&TTE, 1999/5/EC.
Normy:
EN 60950-1:2001
EN 300 135-1 V 1.1.2 (2000-08)
EN 300 135-2 V 1.1.1 (2000-08)
EN 300 433-1 V 1.1.3 (2000-12)
EN 300 433-2 V 1.1.2 (2000-12)

mgr in

ż.Dariusz Pieprzyk

Kompatybilno

ść elektromagnetyczna

Normy:
EN 310 489-01 V 1.4.1 (2002-08)

EN 310 489-13 V 1.2.1 (2002-08)

COMMAX PL

DZIAŁ TECHNICZNY

WRZESIE

Ń 2005

Certyfikat (E814356S-CC, E814356S-EO) wydany przez CETECOM ICT
GmbH nr 0682 wraz z wynikami bada

ń znajduje się u wyłącznego importera na

Polsk

ę

COMMAX PL

ul. Koniecznego 46

32-040

Świątniki Górne

oraz na stronie internetowej

www.commax.pl

16
