KONTROLA : OBIEG RECYRKULACJI SPALIN

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

Narzędzie diagnostyczne.

2. Operacje wstępne

Podłączyć przyrząd diagnostyczny .
Wykonać odczyt usterek w kalkulatorze sterującym silnika.
Skasować ewentualnie występujące usterki.

3. Elektrozawór recyrkulacji spalin

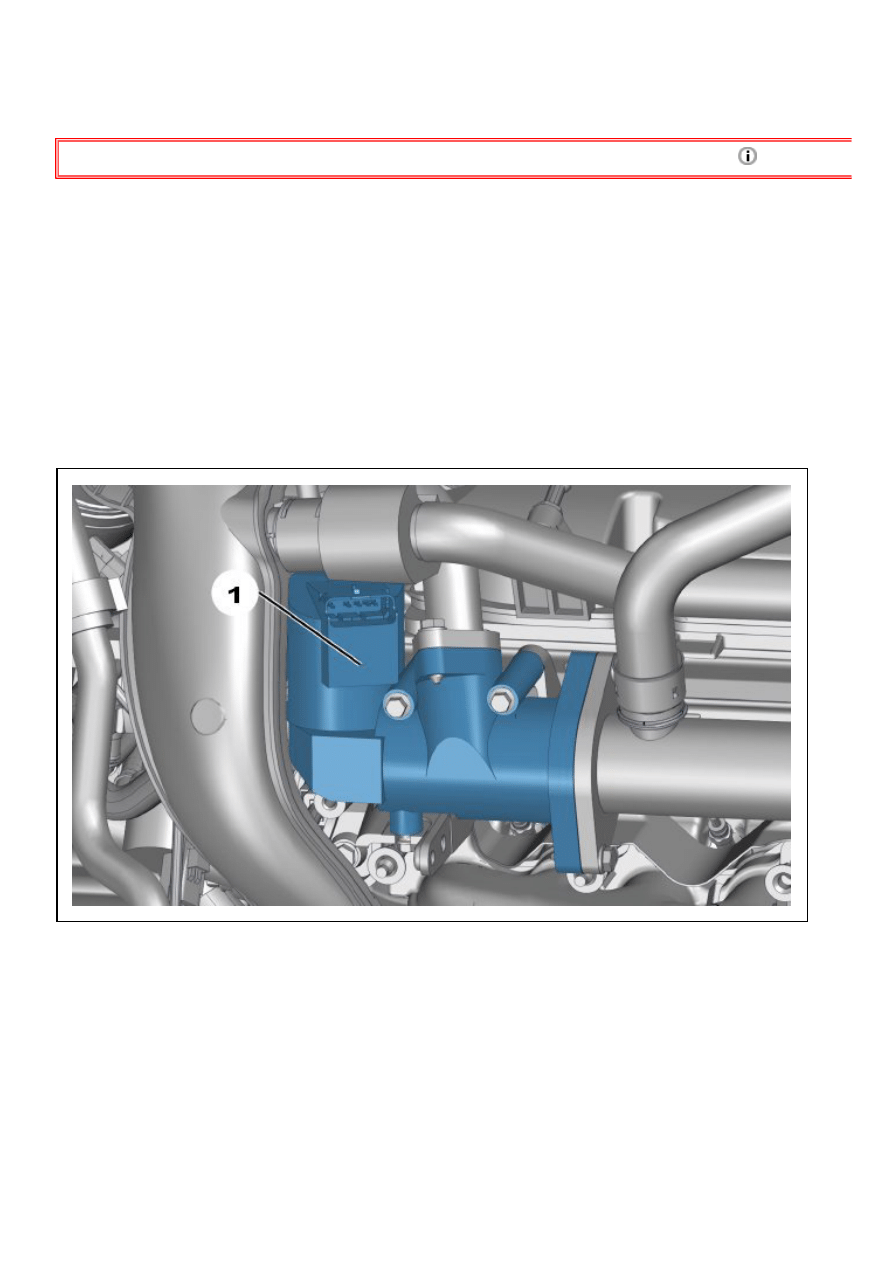

Rysunek : B1KP03FD

(1) Elektrozawór recyrkulacji spalin .

UWAGA : Kalkulator silnika steruje elektrozaworem recyrkulacji spalin.

Uruchomić test urządzenia wykonawczego ; Przy pomocy przyrządu diagnostycznego .
Sprawdzić słyszalny trzask elektrozaworu regulacji recyrkulacji spalin ("tykanie zegara" przez około 15 sekund).

4. Moduł dozownika powietrza

3/1/2015

C5 (X7) ­ B1KD0104P0 ­ 2 ­ 25/11/2010 ­ Kontrola : Obieg recyrkulacji spalin

http://service.citroen.com/docapv/affiche.do?ref=B1KD0104P0&refaff=B1KD0104P0&typeDoc=2&idFct=FCT0512

2/2

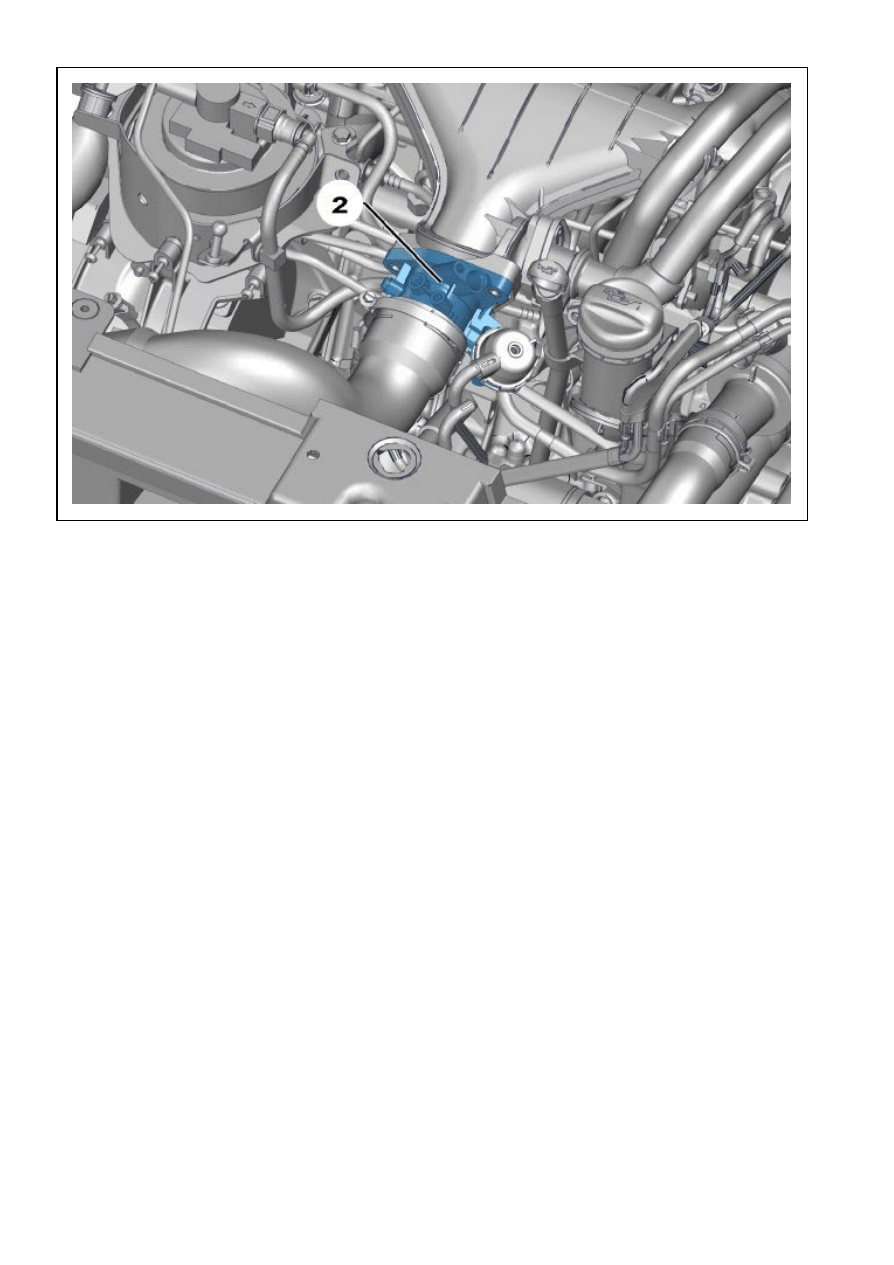

Rysunek : B1BPSRXD

(2) Moduł dozownika powietrza.

UWAGA : Kalkulator silnika steruje elektrozaworem recyrkulacji spalin.

Uruchomić test urządzenia wykonawczego ; Przy pomocy przyrządu diagnostycznego .
Sprawdzić słyszalny trzask modułu dozownika powietrza (2) ("tykanie zegara" przez około 10 sekund).
