WYKŁAD 2

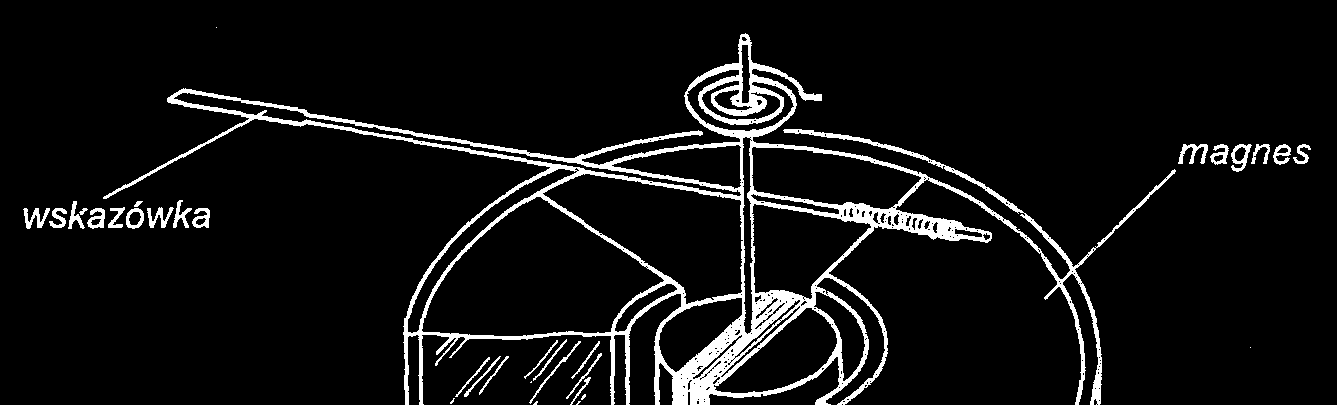

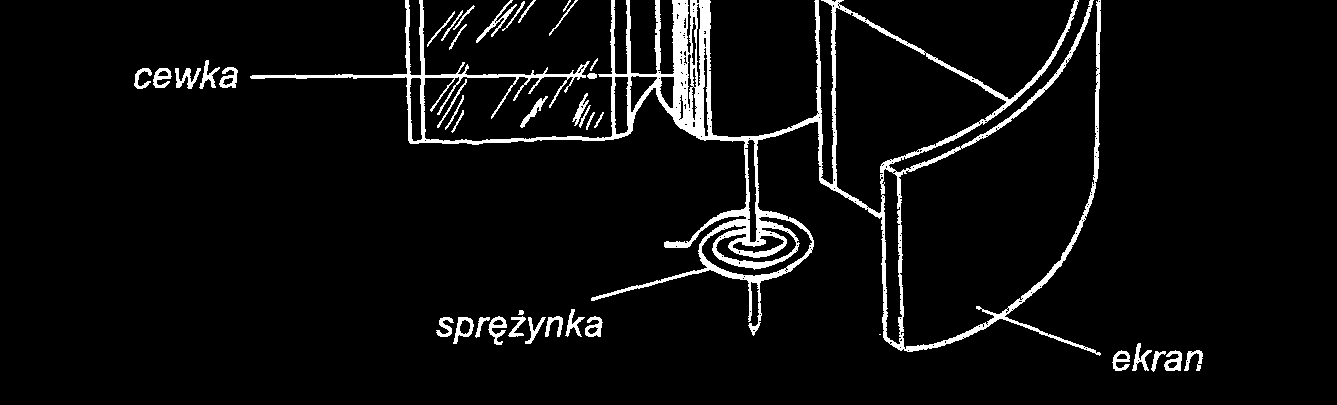

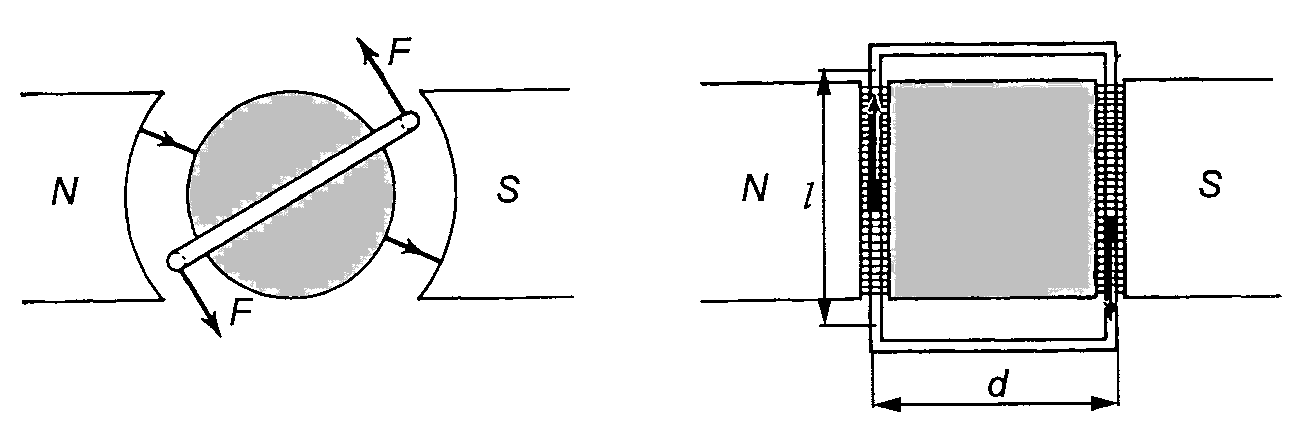

Pomiary podstawowych wielkości elektrycznych miernikami analogowymi 2.1. Przyrządy pomiarowe o działaniu bezpośrednim 2.1.1. Budowa ustroju magnetoelektrycznego siła na przewodnik l:

F = B⋅I⋅l

moment napędowy:

Mn = B⋅ z⋅ d⋅ I⋅ l moment zwrotny:

Mz = k⋅α

w równowadze Mn = Mz

BzdIl

α =

= cI

k

stała czasowa 2÷3s

wartość średnia

1

2.1.2. Miernik do pomiaru prądu stałego – amperomierz bezpośredni 2.1.3. Miernik do pomiaru napięcia stałego – woltomierz bezpośredni 2

2.1.4. Miernik do pomiaru rezystancji – omomierz szeregowy 2.2. Przyrządy pomiarowe o działaniu pośrednim 3
