Sieci komputerowe
Rozwiązanie zadania z przygotowania do testu
1. Treść zadania

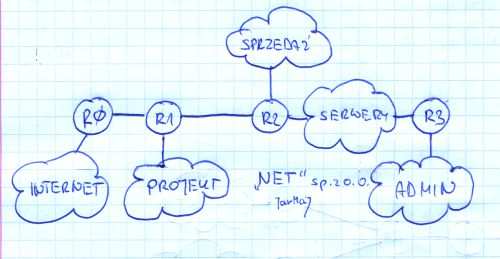

W firmie "Net" spółka z o. o. postanowiono zbudować sieć komputerową. Po analizie struktury firmy postanowiono zbudować sieć o topologii przedstawionej na rysunku.
Postanowiono, Ŝe sieć będzie działać z protokołem IP. Podzielono sieć na podsieci pracujące w technice Ethernet. Komputery podłączono do sieci nazwanych: SPRZEDAś, PROJEKT,SERWERY i ADMIN. Sieci połączono ruterami. Sieć jest podłączona do Internetu łączem ADSL przez ruter R1
Jesteś administratorem sieci twoim zadaniem jest podział otrzymanych adresów i konfiguracja ruterów tak aby uzyskać moŜliwość komunikacji pomiędzy dowolnymi komputerami w firmie a takŜe umoŜliwić dostęp z i do Internetu.
WAśNE:
* Przydzielaj adresy podsieci dokładnie w kolejności jakiej są zapisane.
* Zacznij rozdział adresów od najmniejszego.
* Nie zostawiaj wolnych podzakresów adresowych.
* Przydzielaj tylko tyle adresów ile jest niezbędne.
* Jako adresy ruterów przyjmij największe adresy w podsieci
* Największy adres w podsieci przyjmij na adres domyślny rutera (default gateway)
* Maski i adresy podaj w zapisie dziesiętnym bez zer wiodących (np. 10.23.1.3) Przydzielony zakres adresów: 27.27.27.128/25
1
2. Rozwiązanie
W zadaniu naleŜy poprawnie rozplanować sieć i rozpisać adresację dla kaŜdej podsieci.
Podstawowy błąd, który kaŜdy robi w tym zadaniu to dzielenie puli adresów tak jak w quizie na laborce – adresuje podsieci po kolei nie patrząc na treść zadania oraz przepiękny rysunek autorstwa magistra Jarosława.
Punkty A i B powinien kaŜdy umieć wypełnić z pamięci. Trzeba zamienić maskę /25 na postać „kropkowo-dziesiętną”, czyli: 255.255.255.128 oraz napisać ile jest adresów IP
w przydzielonym zakresie (128). Większość osób pisze, Ŝe 126, ale pytanie dotyczy wszystkich moŜliwych adresów IP, a nie liczby hostów, które moŜna przyłączyć do tej sieci. Adres rozgłoszeniowy teŜ jest adresem IP.

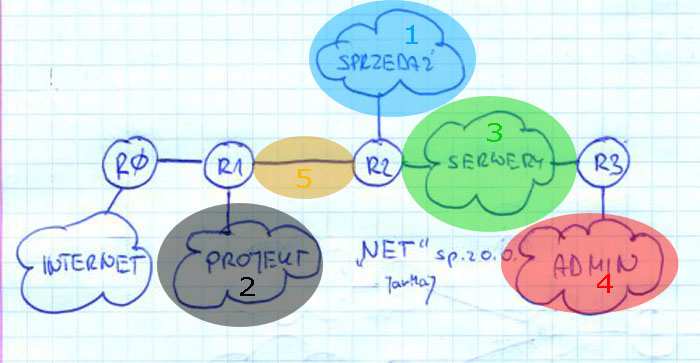

Punkt C to adresacja wszystkich podsieci. Z rysunku (a nie z tabeli) wynika, Ŝe podsieci jest 5. MoŜna to rozrysować w ten sposób:
Haczyk polega na tym, Ŝe „serwery” i routery R2-R3 po stronie serwerów muszą pracować w tej samej podsieci. Bramą domyślną będzie router R2. Wszystkie podsieci oprócz nr 5 muszą obsługiwać 16 adresów (bo mają więcej niŜ 6 urządzeń, ale mniej niŜ
15), co moŜna wyliczyć z tabeli:
Sieć
Urządzenia podłączone
Razem
1 (SPRZEDAś)
13 komputerów + R2
14
2 (PROJEKT)
6 komputerów + R1
7
3 (SERWERY)
5 komputerów + R2 +R3
7
4 (ADMIN)
8 komputerów + R3
9
5 (R1-R2)
R1 + R2
2
Zatem podsieci nr 1-4 będą miały maskę /28 (255.255.255.240), a podsieć nr 5 maskę
/30 (255.255.255.252).
Podział puli na podsieci zawsze zaczyna się od największej do najmniejszej podsieci.
W tym wypadku moŜna zgodnie z poleceniem adresować wszystko w takiej kolejności jak w tabeli, bo najmniejsza podsieć nr 5 będzie ostatnia, a wszystkie pozostałe mają taką samą liczbę adresów IP. Tak więc po prawidłowym rozplanowaniu sieci podział na podsieci wykonuje się tak jak na quizie – po kolei od 1 do 5.
2
W tabeli ostatnia komórka (nr 6) to nie osobna podsieć, a wyszczególnione dla zmylenia studentów adresy R2 i R3. NaleŜy tam wpisać adresację podsieci „serwery”, przepisać adres routera R2 i adres R3 o jeden niŜszy niŜ R2.
3. Odpowiedzi
A. Zapisz maskę /25 w notacji „kropkowo dziesiętnej”: 255.255.255.128
B. Ile jest adresów IP w przydzielonym zakresie: 128
C. Zaplanuj podział zakresu adresowego:
1. SPRZEDAś (liczba zainstalowanych komputerów: 13)
Liczba adresów w podsieci: 16
Adres podsieci: 27.27.27.128
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.143
Adres routera R2: 27.27.27.142
2. PROJEKT (liczba zainstalowanych komputerów: 6)
Liczba adresów w podsieci: 16
Adres podsieci: 27.27.27.144
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.159
Adres routera R1: 27.27.27.158
3. SERWERY (liczba zainstalowanych komputerów: 5)
Liczba adresów w podsieci: 16
Adres podsieci: 27.27.27.160
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.175
Adres routera R2: 27.27.27.174
4. ADMIN (liczba zainstalowanych komputerów: 8)
Liczba adresów w podsieci: 16
Adres podsieci: 27.27.27.176
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.191
Adres routera R3: 27.27.27.190
5. R1-R2
Liczba adresów w podsieci: 4
Adres podsieci: 27.27.27.192
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.195
Adres routera R1: 27.27.27.194 – większy adres
Adres routera R2: 27.27.27.193 – mniejszy adres
6. R2-R3
Liczba adresów w podsieci: 16
Adres podsieci: 27.27.27.160
Maska podsieci: 255.255.255.240
Broadcast: 27.27.27.175
Adres routera R2: 27.27.27.174 – większy adres
Adres routera R3: 27.27.27.173 – mniejszy adres
3
Dla tych co nie wiedzą jak się dzieli na podsieci:
http://pigulek.adblocklist.org/sieci/Adresy-IP-cwiczenia.pdf
http://www.google.pl/search?q=adresowanie+ip
Odpowiedzi do testów CCNA:
http://cisco.scorpiones.pl/
http://pigulek.adblocklist.org/sieci/CCNA/
Powodzenia na testach i egzaminie. Nie dajcie się Jarosławowi!
W razie pytań piszcie na 171436@student.pwr.wroc.pl lub gg: 6437670
lub na kanale IRC EiT: http://pirc.pl/bramka_iframe/eit/
Pozdrawiam, Pigułek
