Politechnika Poznańska

Wydział: BMiZ

Instytut Technologii Mechanicznej

Studium: stacjonarne, I st.

Zakład Obróbki Skrawaniem

Semestr: III

Kierunek: ZiIP

Rok akad.:2014/15

Liczba godzin - 15

L A B O R A T O R I U M

P R O C E S Y I T E C H N I K I P R O D U K C Y J N E

T E C H N O L O G I E K S Z T A Ł T U J Ą C E

( h a l a 2 0 – Z O S )

Prowadzący:

dr inż. Zbigniew Nowakowski

pok. 617 – budynek mech., tel. 61 66 52 752

dr inż. Szymon Wojciechowski

pok. 618 – budynek mech., tel. 61 66 52 608

Konspekt: www.zos.mt.put.poznan.pl (materiały do pobrania)

T E M A T Y Ć W I C Z E Ń

1. Porównanie skrawności i efektywności ekonomicznej różnych materiałów narzędziowych 2. Ocena cech geometrycznych warstwy wierzchniej po różnych sposobach obróbki

3. Ocena skrawalności różnych materiałów na podstawie pomiaru siły i temperatury skrawania 4. Ocena wpływu zużycia i geometrii krawędzi skrawającej wiertła krętego na siłę osiową i moment skrawania

5. Narzędzia i materiały narzędziowe na ostrza skrawające

L I T E R A T U R A

1. Filipowski R., Marciniak M.: Techniki obróbki mechanicznej i erozyjnej. Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2000.

2. Grzesik W. Podstawy skrawania materiałów metalowych. WNT - Warszawa 1998.

3. Kawalec M., Kodym J., Jankowiak M.: Laboratorium z podstaw skrawania. WPP 1984.

4. Praca zbiorowa pod red. J. Kosmola: Techniki wytwarzania – obróbka wiórowa i ścierna.

Wydawnictwo Politechniki Śląskiej, Gliwice 2002.

5. Miernik M., Skrawalność metali. Metody określania i prognozowania. Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2000.

6. Olszak W.: Obróbka skrawaniem. WNT 2008.

7. Słupik H.: Obróbka skrawaniem. Podstawy teoretyczne. Wydawnictwo Politechniki Śląskiej. Gliwice 2010.

8. Wieczorowski M., Cellary A., Chajda J.: Przewodnik po pomiarach nierówności powierzchni czyli o chropowatości i nie tylko. Politechnika Poznańska, Instytut Technologii Mechanicznej, Zakład Metrologii i Systemów Pomiarowych, Poznań 2003.

9. Wysiecki M.: Nowoczesne materiały narzędziowe. WNT Warszawa 1997.

10. Praca pod redakcją Żebrowskiego H.: Techniki wytwarzania. Obróbka wiórowa, ścierna i erozyjna.

Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2004.

R e g u l a m i n l a b o r a t o r i u m

1. Opiekunem naukowym ćwiczeń laboratoryjnych jest Kierownik Zakładu (Pracowni).

2. Ćwiczenia składają się z 5 ćwiczeń laboratoryjnych wykonywanych w podgrupach wg harmonogramu.

3. Ćwiczenia rozpoczynają się punktualnie. W razie opuszczenia ćwiczenia należy je wykonać w dodatkowym terminie, po konsultacji z kierownikiem laboratorium.

4. Do ćwiczeń należy przystąpić starannie przygotowanym na podstawie wykładów, materiałów zawartych w skrypcie oraz wskazanej literaturze. Nieprzygotowanie się do zajęć powoduje niezaliczenie ćwiczenia w danym dniu.

5. Ćwiczenie należy wykonywać zgodnie ze wskazaniami prowadzących ćwiczenie, zwracając szczególną uwagę na bezpieczeństwo i higienę pracy.

6. Po zakończeniu ćwiczenia wyniki badań i obserwacji wpisane długopisem do protokółu należy przedstawić prowadzącemu zajęcia do akceptacji.

7. Ćwiczenie zostaje zaliczone na podstawie:

− znajomości podstaw teoretycznych ćwiczenia,

− wykonania ćwiczenia,

− opracowania i złożenia na następnych zajęciach protokółu z ćwiczenia,

− uzyskania pozytywnej oceny z podstaw teoretycznych oraz opracowanego protokółu.

8. Ćwiczenie zostaje niezaliczone w razie:

− nieobecności na ćwiczeniu lub przerwaniu ćwiczenia,

− nieprzygotowania się do ćwiczenia,

− wykonania ćwiczenia niezgodnie z uwagami prowadzących,

− niewłaściwego opracowania protokółu,

− niezłożenia protokółu z ćwiczenia.

9. Każdy student ma obowiązek przynieść na zajęcia druki sprawozdań dotyczących ćwiczeń wykonywanych w danym dniu.

10. Sprawozdanie z każdego ćwiczenia student wykonuje indywidualnie.

11. W skład poprawnie wykonanego sprawozdania wchodzą: zestawienie wyników doświadczenia, opracowanie graficzne i statystyczne wyników pomiarów, analiza wyników pomiarów, wnioski końcowe (szczegóły dotyczące sprawozdania zamieszczone są w konspekcie).

12. Sprawozdanie zawierające wyłącznie wyniki doświadczenia traktowane jest na równi z brakiem sprawozdania.

13. W sprawozdaniu oceniana jest umiejętność prezentacji i opracowywania wyników pomiarów, umiejętność prowadzenia analizy – porównywania wyników i znajomości wiedzy teoretyczne dotyczącej badanego zagadnienia oraz umiejętność wnioskowania

14. Zaliczenie końcowe z laboratorium następuje po spełnieniu wymagań zgodnie z pkt. 7 dla całego programu ćwiczeń.

15. Student jest zobowiązany do niezwłocznego usprawiedliwienia u prowadzącego nieobecności na zajęciach.

16. Prowadzący zajęcia określa sposób i termin uzupełnienia zaległości powstałych wskutek usprawiedliwionej nieobecności studenta na zajęciach.

17. Nieobecność studenta, nawet usprawiedliwiona, na więcej niż 1/3 zajęć, może być podstawą do nie zaliczenia tych zajęć. Niewykonanie tych ćwiczeń określonych regulaminem laboratorium uniemożliwia zaliczenie zajęć laboratoryjnych.

18. Studenci są odpowiedzialni materialnie za uszkodzoną z ich winy aparaturę, przyrządy pomiarowe, narzędzia, pomoce warsztatowe itp.

Ć W I C Z E N I E 1

Porównanie skrawności i efektywności ekonomicznej

różnych materiałów narzędziowych

I. Zagadnienia do przygotowania

1. Przyczyny, postacie i objawy zużycia ostrzy skrawających.

2. Sposób oceny zużycia ostrzy. Geometryczne wskaźniki zużycia.

3. Różnica pomiędzy zużyciem a stępieniem ostrza (zużyciem dopuszczalnym). Kryteria stępienia ostrza.

4. Typowy przebieg zużycia ściernego z = f( t) oraz krzywa intensywności zużycia dz = f ( t).

dt

5. Trwałość ostrza i sposób jej wyrażania. Wpływ warunków skrawania na trwałość ostrza.

II. Przebieg ćwiczenia

1. Zapoznanie się z obsługą stanowiska badawczego.

2. Określenie przebiegu i warunków badań ostrzy z różnych materiałów narzędziowych.

3. Wykonanie pomiarów wskaźnika VB (rys. 1) zużycia ciągłego badanego ostrza po każdym przejściu.

c

4. Powtórzenie badań dla kolejnego materiału narzędziowego.

III. Sprawozdanie

1. Zamieścić zestawienie wyników pomiarów parametru VB po poszczególnych przejściach.

c

2. Przedstawić cel ćwiczenia oraz opisać metodykę pomiarów.

3. Zamieścić charakterystykę właściwości materiałów narzędziowych zastosowanych w ćwiczeniu.

4. Narysować wykres funkcji VB =

) dla różnych materiałów ostrza.

c f( ts

5. Wykonać obliczenia:

a) funkcji regresji o postaci VB =A· x,

c

ts

b) przewidywanych okresów T trwałości ostrzy (dla podanego kryterium stępienia VB max), c) objętości usuniętego materiału Q oraz objętości właściwej Q .

T

6. Przeprowadzić analizę otrzymanych wyników pod względem skrawności i efektywności ekonomicznej badanych ostrzy.

7. Opracować wnioski.

c

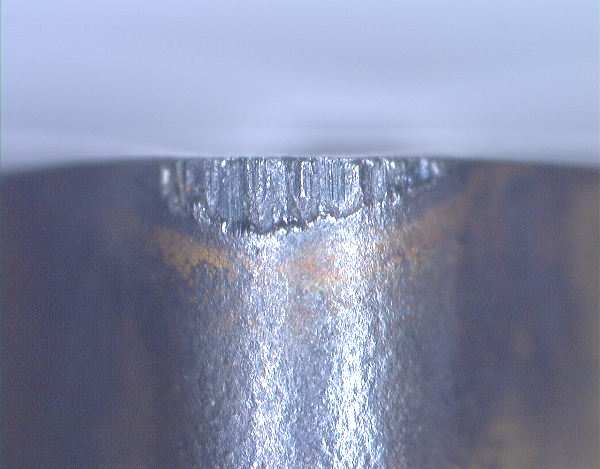

Rys. 1. Obraz starcia powierzchni przyłożenia ostrza oraz wskaźnik VBc zużycia ostrza

Ć W I C Z E N I E 2

Ocena cech geometrycznych warstwy wierzchniej po różnych sposobach obróbki

I. Zagadnienia do przygotowania

1. Pojęcie i budowa technologicznej warstwy wierzchniej (TWW).

2. Fizyczne i geometryczne parametry oceny TWW.

3. Definicje podstawowych parametrów chropowatości i udziału materiałowego profilu chropowatości Rmr( c).

II. Przebieg ćwiczenia

1. Zapoznać się z przykładowymi częściami maszyn wykonanymi obróbką skrawaniem.

2. Określić sposoby skrawania, którymi wykonano powierzchnie oglądanych próbek.

3. Narysować ślady obróbkowe (kierunkowość obróbki) z podaniem sposobu skrawania.

4. Na podstawie profilogramów określić parametry Rz i Rt.

5. Wyznaczyć krzywe udziału materiałowego profilu chropowatości Rmr( c) dla badanych powierzchni obrobionych.

III. Sprawozdanie

1. Zamieścić zestawienie wyników pomiarów.

2. Przedstawić cel ćwiczenia oraz opisać metodykę pomiarów.

r

r

r

3. Opisać ślady obróbkowe na oglądanych częściach maszyn (analiza kinematyki skrawania - v , v , v ).

c

f

e

4. Przedstawić w postaci wykresu słupkowego porównanie parametrów: Ra, Rz i Rt dla badanych powierzchni.

Dokonać analizy (porównania) zmierzonych parametrów.

5. Wykonać wykres krzywych udziału materiałowego profilu chropowatości Rmr( c) dla badanych powierzchni (dla c wyrażonego w % oraz w μm) .

6. Dokonać analizy przebiegu krzywych udziału materiałowego profilu chropowatości z punktu widzenia właściwości eksploatacyjnych.

7. Przeprowadzić analizę otrzymanych wyników. Opracować wnioski.

Ć W I C Z E N I E 3

Ocena skrawalności różnych materiałów na podstawie pomiaru siły

i temperatury skrawania

I. Zagadnienia do przygotowania

1. Skrawalność materiałów i jej wskaźniki.

2. Rozkład składowych siły całkowitej przy toczeniu.

3. Wielkości charakteryzujące zmienność sił w czasie skrawania.

4. Wpływ różnych czynników na składowe siły całkowitej i temperaturę przy toczeniu (materiał obrabiany, narzędzie, parametry skrawania ...).

5. Sposoby pomiaru sił i temperatur.

6. Budowa i zasada działania tensometrycznego siłomierza tokarskiego.

II. Przebieg ćwiczenia

1. Zapoznanie się z obsługą tokarki oraz układem do pomiaru siły skrawania F i temperatury Θ.

c

2. Przeprowadzenie pomiarów siły skrawania F i temperatury Θ dla podanego zestawu materiałów c

i zmiennej prędkości skrawania v (określić zakres występowania narostu).

c

3. Przeprowadzenie pomiarów siły skrawania F i temperatury Θ dla podanego zestawu materiałów c

i zmiennego posuwu f .

III. Sprawozdanie

1. Zamieścić zestawienie wyników pomiarów.

2. Przedstawić cel ćwiczenia. Narysować schemat blokowy torów pomiarowych siły skrawania F i temperatury c

Θ oraz opisać metodykę pomiarów.

3. Wykonać wykresy: F

) i

) i Θ

c = f( vc

Fc = f( f ) oraz Θ = f( vc

= f( f ) z porównaniem badanych materiałów.

3. Dokonać analizy wyników pomiarów.

4. Dokonać oceny skrawalności ze względu na wyznaczone wskaźniki.

5. Opracować wnioski.

Ć w i c z e n i e 4

Ocena wpływu zużycia i geometrii krawędzi skrawającej wiertła krętego na siłę osiową

i moment skrawania

I. Zagadnienia do przygotowania

1. Budowa wiertła krętego.

2. Rozkład składowych siły całkowitej podczas wiercenia wiertłem krętym.

3. Metody pomiaru sił skrawania.

4. Wpływ parametrów skrawania i geometrii ostrza na składowe siły całkowitej.

5. Przyczyny, postacie i objawy zużycia ostrzy skrawających.

6. Sposoby oceny zużycia ostrzy. Geometryczne wskaźniki zużycia.

7. Różnica pomiędzy zużyciem a stępieniem ostrza (zużyciem dopuszczalnym). Kryteria stępienia ostrza.

8. Typowy przebieg zużycia ściernego z = f( t) .

9. Trwałość ostrza i sposób jej wyrażania. Wpływ warunków skrawania na trwałość ostrza.

II. Przebieg ćwiczenia

1. Zapoznanie się z obsługą stanowiska badawczego.

2. Wykonać pomiary zużycia wierteł przygotowanych do badań.

3. Wykonanie pomiarów siły posuwowej F i momentu skrawania

podczas wiercenia wiertłami o różnym

f

Mc

stopniu zużycia.

4. Wykonanie pomiarów siły posuwowej F i momentu skrawania

podczas wiercenia wiertłami o różnej

f

Mc

geometrii części roboczej.

III. Sprawozdanie

1. Zamieścić zestawienie wyników pomiarów.

2. Przedstawić cel ćwiczenia. Narysować schemat toru pomiarowego siły posuwowej F i momentu skrawania f

M oraz opisać metodykę pomiarów.

c

3. Wykonać wykresy funkcji F =

=

f f( VBB max) i Mc f( VBB max). Przeanalizować i uzasadnić otrzymane wyniki.

4. Wykonać wykresy funkcji F =

=

f f( f) i Mc f( f) dla wierteł o różnej geometrii. Przeanalizować i uzasadnić otrzymane wyniki.

5. Opracować wnioski końcowe.

Ć W I C Z E N I E 5

Narzędzia i materiały narzędziowe na ostrza skrawające

I. Zagadnienia do przygotowania

1. Budowa narzędzi jednolitych i składanych.

2. Części składowe narzędzi; identyfikacja części roboczej, chwytowej i łączącej.

3. Identyfikacja powierzchni natarcia i przyłożenia, krawędzi skrawających, naroża.

4. Materiały narzędziowe - skład, właściwości, zakresy stosowania (stal szybkotnąca, węgliki spiekane, cermetale, ceramika, materiały supertwarde - CBN, PKD i MKD, materiały ścierne).

II. Przebieg ćwiczenia

1. Zapoznanie się z ogólną budową narzędzi.

2. Zapoznanie się z nowoczesnymi materiałami narzędziowymi i ich własnościami.

3. Zapoznanie się ze sposobem oznaczania narzędzi i materiałów narzędziowych.

4. Przeprowadzenie doboru materiału narzędziowego do zadania obróbkowego.

III. Sprawozdanie

1. Naszkicować wskazane narzędzia – opisać podstawowe elementy budowy części roboczej.

2. Przedstawić w formie graficznego porównania, poznane materiały narzędziowe (twardość, max.

temperatura skrawania, wytrzymałość, udarność, zakresy stosowanych parametrów skrawania ect.).

3. Opisać (narysować) przykładowe zastosowanie analizowanych narzędzi.
