Ćw 1. Instrukcja startowa

1. Uruchom „Quartus II 11.0 Web Edition”

2. Utwórz nowy project

1.1 File → New Project Wizard

1.2 Klikamy “Next”

1.3 Page 1: Ustalamy folder projektu oraz wpisujemy nazwę projektu. Klikamy “Next”

1.4 Page 2: Klikamy “Next”

1.5 Page 3: Family: Cyclone II, Name: EP2C35F672C6. Klikamy “Next”

1.6 Page 4: Klikamy “Next”

1.7 Page 5: Klikamy “Finish”

W tym momencie mamy utworzony projekt (po lewej w oknie nawigacji mamy nasz projekt).

3. Dodaj nowy plik projektu

File → New → wybieramy „Block Diagram/Schematic File” → OK.

Został utworzony plik projektu w który możemy utworzyć nowy schemat.

4. Stworzenie przykładowego schematu

Klikamy ikonę „Symbol Tool” (ikona bramki AND), z bibliotek wybieramy elementy „OR2”, 3x „INPUT”, 2x „OUTPUT”.

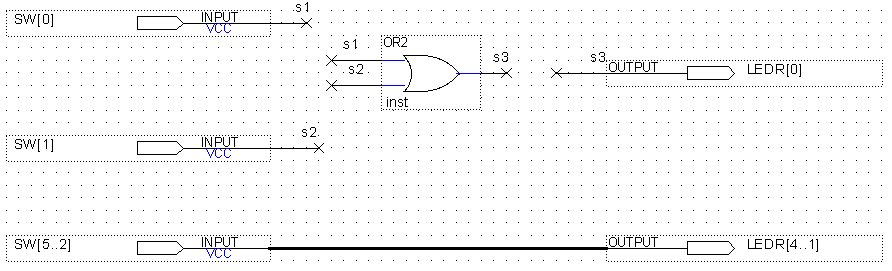

Tworzymy schemat według podanego schematu.

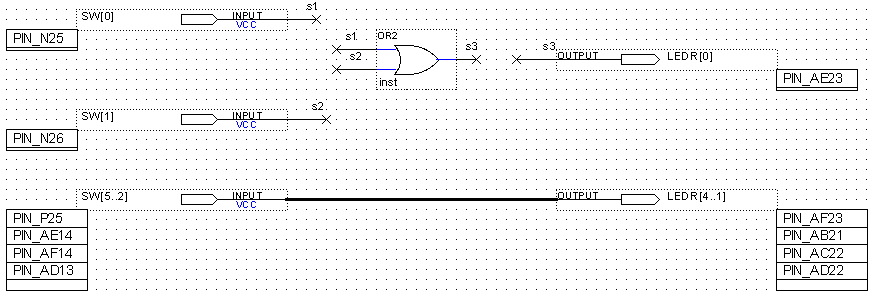

5. Dodajemy listę pinów

1 Sposób: Assignments → Pin Planner → w pozycji Location wybieramy/wpisujemy nr. pinu zgodnie z dokumentacją

“DE2_instrukcje.pdf”. UWAGA: Sposób wymaga wcześniejszej kompilacji projektu.

2 Sposób: Assignments → Import Assignments → wybieramy plik “DE2_pin_assignments.csv”. UWAGA: Nazwy wejść (INPUT) i wyjść (OUTPUT) muszą być zgodne z nazwami we wczytywanym pliku.

6. Kompilacja

Processing → Start Compilation

7. Wgrywanie na płytkę DE2

Tools → Programmer → wybieramy nasz projekt klikamy „Start”

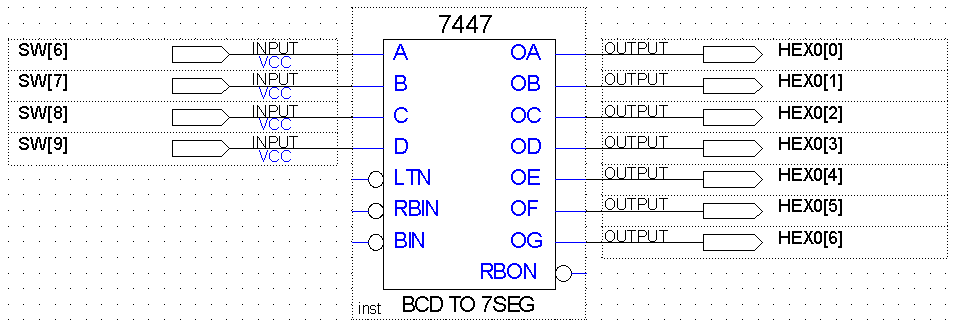

8. Wykonaj poniższy schemat i zaprogramuj płytkę.

Można również tworzyć własne elementy, należy stworzyć schemat i go skompilować, następnie: File → Create / Update → Create Symbol Files for Current File, ustalamy folder na aktualny naszego projektu i wpisujemy nazwę naszego elementu (najlepiej zostawić nazwę domyślną), utworzony element będzie widniał na liście bibliotek w „Symbol Tool”. UWAGA: Jeśli wyskakuje błąd przy zapisie elementu, należy najpierw utworzyć plik symbolu ręcznie (np. „element.bsf”) i przy tworzeniu elementu nadpisać go.
