Zakład Napędów Wieloźródłowych Instytut Maszyn Roboczych CięŜkich PW

Laboratorium Elektrotechniki i Elektroniki Ćwiczenie P1 - protokół

Pomiary podstawowych wielkości elektrycznych prądu stałego i przemiennego

Data wykonania ćwiczenia................................................................................

Zespół wykonujący ćwiczenie: Nazwisko i imię ocena dop. do ć w.

1. .............................................................

......................

2. .............................................................

......................

3. .............................................................

......................

4. .............................................................

......................

5. .............................................................

......................

6. .............................................................

......................

7. .............................................................

......................

8. .............................................................

......................

9. .............................................................

......................

10. .............................................................

......................

Wydział SiMR PW

Rok ak. 20.../20...

Semestr...............

Grupa.................

Warszawa 2007r.

1 Pomiary

1.1 Skalowanie ustroju magnetoelektrycznego w układzie woltomierza

Ustrój magnetoelektryczny o parametrach: Rwe = Ω, Imax =

A, klasa =

Obliczyć rezystancję dodatkową, aby miernikiem moŜna mierzyć napięcia: U1 =

V; U2 =

V

Rd1 =

Ω; Rd2 =

Ω.

Zestawić układ pomiarowy wg poniŜszego schematu i wykonać skalowanie miernika magnetoelektrycznego jako woltomierza.

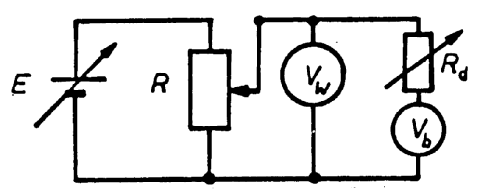

Rys. 1. Schemat układu pomiarowego do skalowania miernika magnetoelektrycznego jako woltomierza. Oznaczenia: E – źródło napięcia stałego; R – rezystor; Vw – woltomierz wzorcowy; Rd - rezystor dodatkowy; Vb – miernik skalowany.

Skalowanie naleŜy wykonać dla rosnących i malejących wartości napięć.

Tablica 1. Skalowanie miernika magnetoelektrycznego jako woltomierza Lp.

Napięcie rosnące

Napięcie malejące

-

Uw

Ub

∆u

p=-∆u

Uw

Ub

∆u

p=-∆u

V

V

V

V

V

V

V

V

Na podstawie pomiarów wykreślić zaleŜności: Ub = f(Uw) i ∆u = f(Uw)

1.2 Skalowanie ustroju magnetoelektrycznego w układzie amperomierza

Ustrój magnetoelektryczny o parametrach: Rw =

Ω, Imax =

A, klasa =

Obliczyć rezystancję bocznika, aby miernikiem moŜna mierzyć prądy: I1 =

A; I2 =

A

Rb1 =

Ω; Rb2 =

Ω.

Zestawić układ pomiarowy wg poniŜszego schematu i wykonać skalowanie miernika magnetoelektrycznego jako amperomierza.

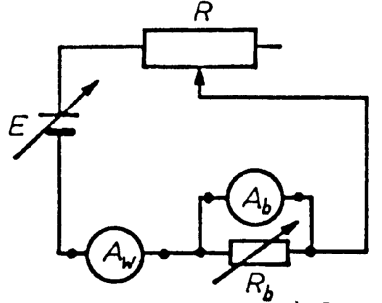

Rys. 2. Schemat układu pomiarowego do skalowania miernika magnetoelektrycznego jako amperomierza. Oznaczenia: E – źródło napięcia stałego; R – rezystor; Aw – amperomierz wzorcowy; Rb – bocznik; Ab – miernik skalowany Skalowanie naleŜy wykonać dla rosnących i malejących wartości prądu.

Tablica 2. Skalowanie miernika magnetoelektrycznego jako amperomierza Lp.

Prąd rosnący

Prąd malejący

-

Iw

Ib

∆I

p=-∆I

Iw

Ib

∆I

p=-∆I

A

A

A

A

A

A

A

A

Na podstawie pomiarów wykreślić zaleŜności: Ib = f(Iw) i ∆I = f(Iw)

1.3 Skalowanie ustroju elektromagnetycznego

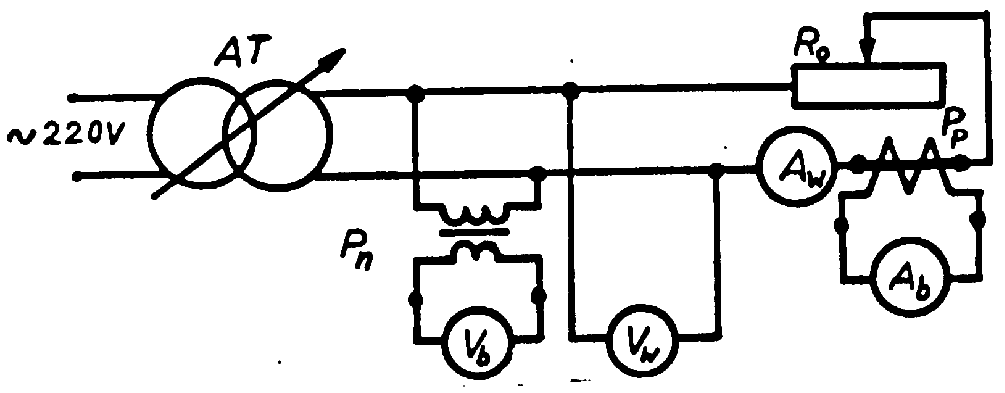

Zestawić układ pomiarowy wg poniŜszego schematu: Rys. 3. Schemat układu pomiarowego do skalowania mierników elektromagnetycznych.

Oznaczenia: AT – autotransformator; Pp – przekładnik prądowy; Pn – przekładnik napięciowy; Aw - amperomierz wzorcowy (Iw); Ab – amperomierz skalowany (Ib); Vw – woltomierz wzorcowy (Uw); Vb – woltomierz skalowany (Ub); R0 = obciąŜenie.

Skalowanie naleŜy wykonać dla szeregu wartości napięcia (prądu).

Tablica 3. Skalowanie mierników elektromagnetycznych Przekładnie: kI =

A/A; ku =

V/V.

Lp.

Uw

Ub

kuUb

∆u

Iw

Ib

kIIb

∆I

-

V

V

V

V

A

A

A

A

Na podstawie pomiarów wykreślić zaleŜności: kuUb = f(Uw), kIIb = f(Iw), ∆u = f(Uw) oraz

∆I = f(Iw).

1.4 Pomiar rezystancji

Zestawić układ pomiarowy zgodnie ze schematem przedstawionym na rys. 4.

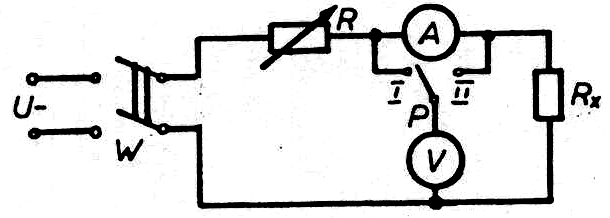

Rys. 4. Schemat układu do pomiaru rezystancji metodą techniczną. Oznaczenia: R – rezystor regulacyjny; A – amperomierz magnetoelektryczny; V – woltomierz magnetoelektryczny; W - wyłącznik; RX – rezystancja mierzona; P – przełącznik Dla kaŜdego badanego rezystora naleŜy wykonać pomiary przy połoŜeniu przełącznika w pozycji I i II. Pomiary wykonać dla dwóch wartości prądu (regulacja rezystorem R), wyniki pomiarów i obliczeń wpisać do tablicy 4.

Tablica 4.

Element Pozycja

UV

IA

RV

RA

RX

pV

pA

R’X

R’Xśr

badany

przełącznika

[V] [A]

[Ω]

RX1

I

II

RX2

I

II

RX3

I

II

RX4

I

II

1.5 Pomiar impedancji, indukcyjnoś ci i pojemnoś ci

Połączyć układ pomiarowy zgodnie ze schematem przedstawionym na rys. 5.

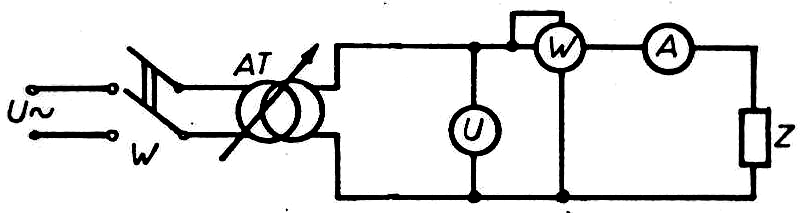

Rys. 5. Schemat układu do pomiaru impedancji, indukcyjności, rezystancji i pojemności.

Oznaczenia: Z - element badany; A – amperomierz; V – woltomierz; W – watomierz; AT - autotransformator.

Dla kaŜdego badanego elementu naleŜy wykonać po dwa pomiary dla róŜnych napięć zasilających (nastawień autotransformatora). Wyniki pomiarów i obliczeń wpisać do tablicy 5.

Tablica 5.

Element

U

I

P

Z

R

XL

XC

L

C

Lśr

Cśr

badany

[V]

[A]

[W]

[Ω]

[H]

[µF]

[H]

[µF]

Z1

Z2

Z3

Z4

Z5

Z6

Z7

Z8

Sprawdzenie: przy szeregowym połączeniu elementów: Zpomierzone = .................Ω,

Z

2

obliczone jako Z =

2

Σ R + Σ X
