Musiał Wojciech

Bednarski Błażej

gr. 25a

Mechatronika

18.10.11r

Sprawozdanie 2

Temat:

Układy sterowania siłownikiem jednostronnego działania.

Cel ćwiczenia:

Opanowanie umiejętności syntezy układów pneumatycznych z wykorzystaniem metod intuicyjnych.

1. Elementy wykorzystywane w ćwiczeniu:

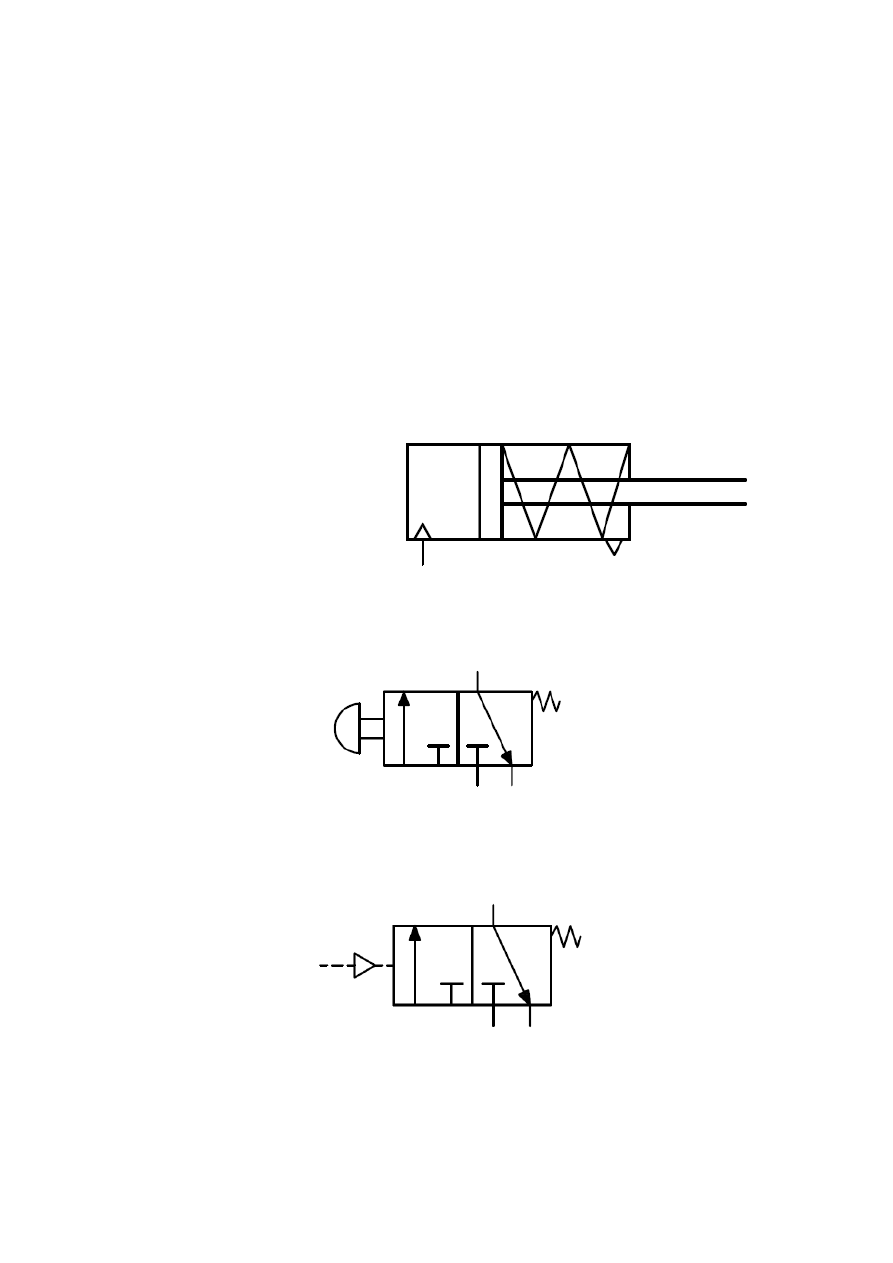

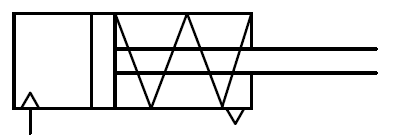

– siłownik jednostronnego działania:

– zawór rozdzielający 3/2 sterowany mechanicznie za pomocą przycisku:

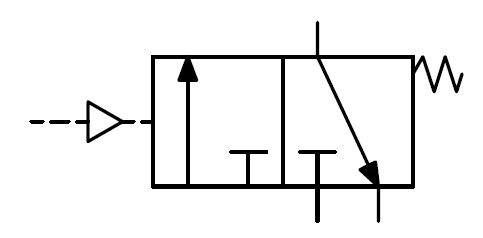

– zawór rozdzielający 3/2 sterowany ciśnieniem narastającym:

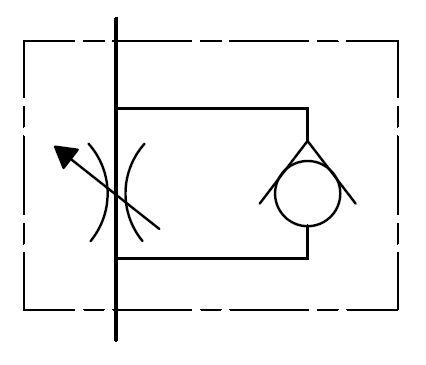

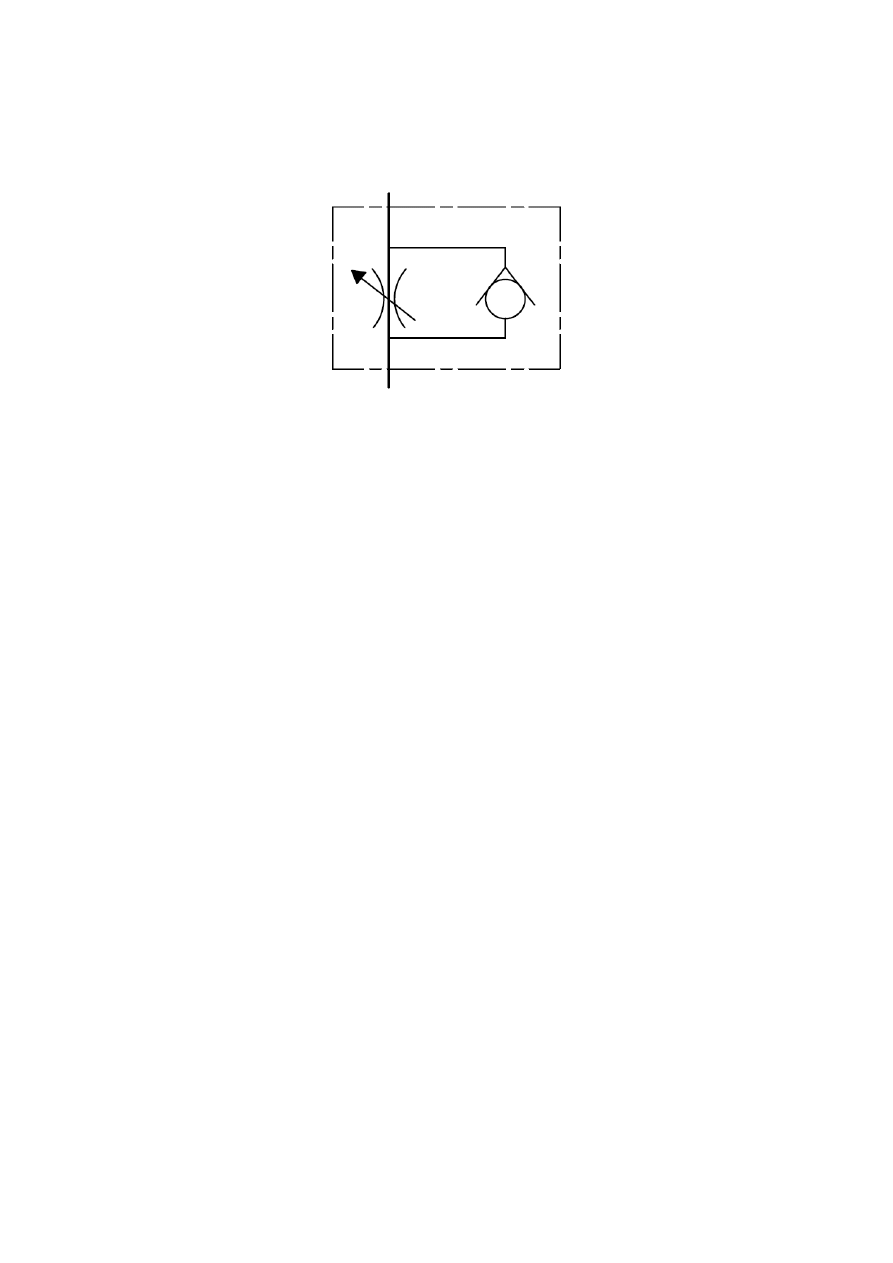

– zawór dławiąco – zwrotny:

– zawór szybkiego spustu:

2. Układy sterowania bezpośredniego

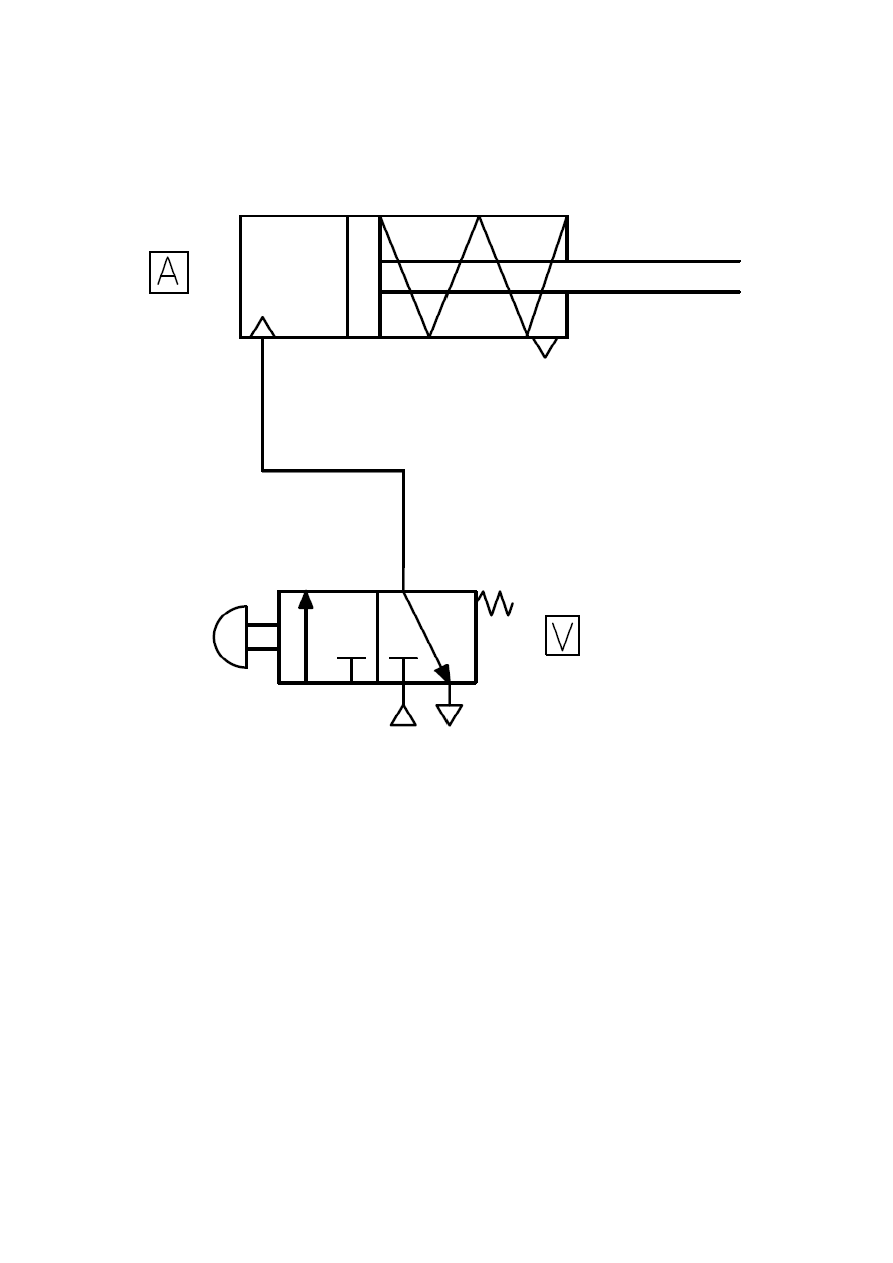

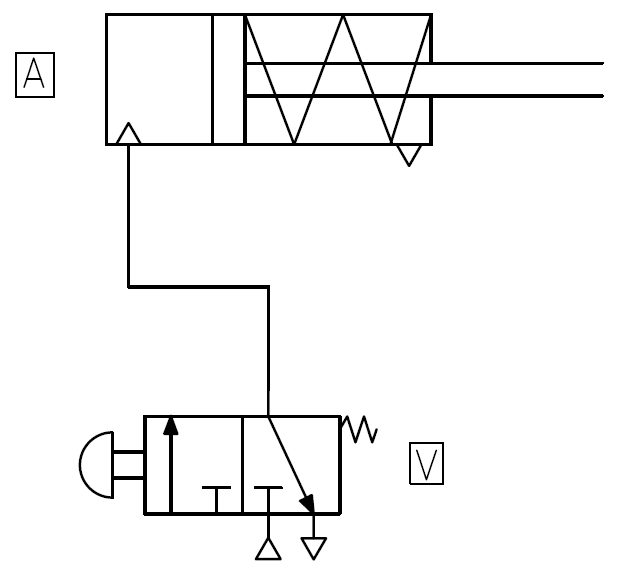

Schemat sterowania bezpośredniego siłownika jednostronnego działania sterowanego za pomocą zaworu 3/2 sterowanego przyciskiem:

3. Układy sterowania pośredniego

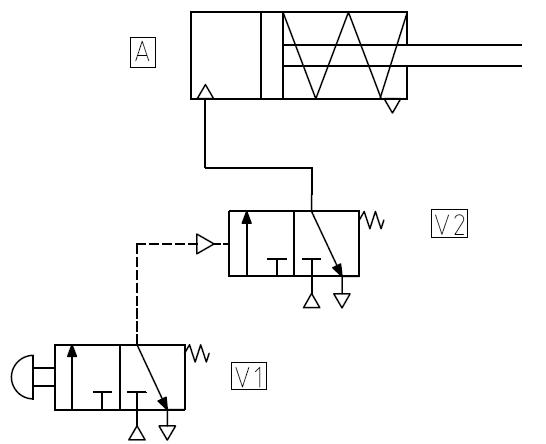

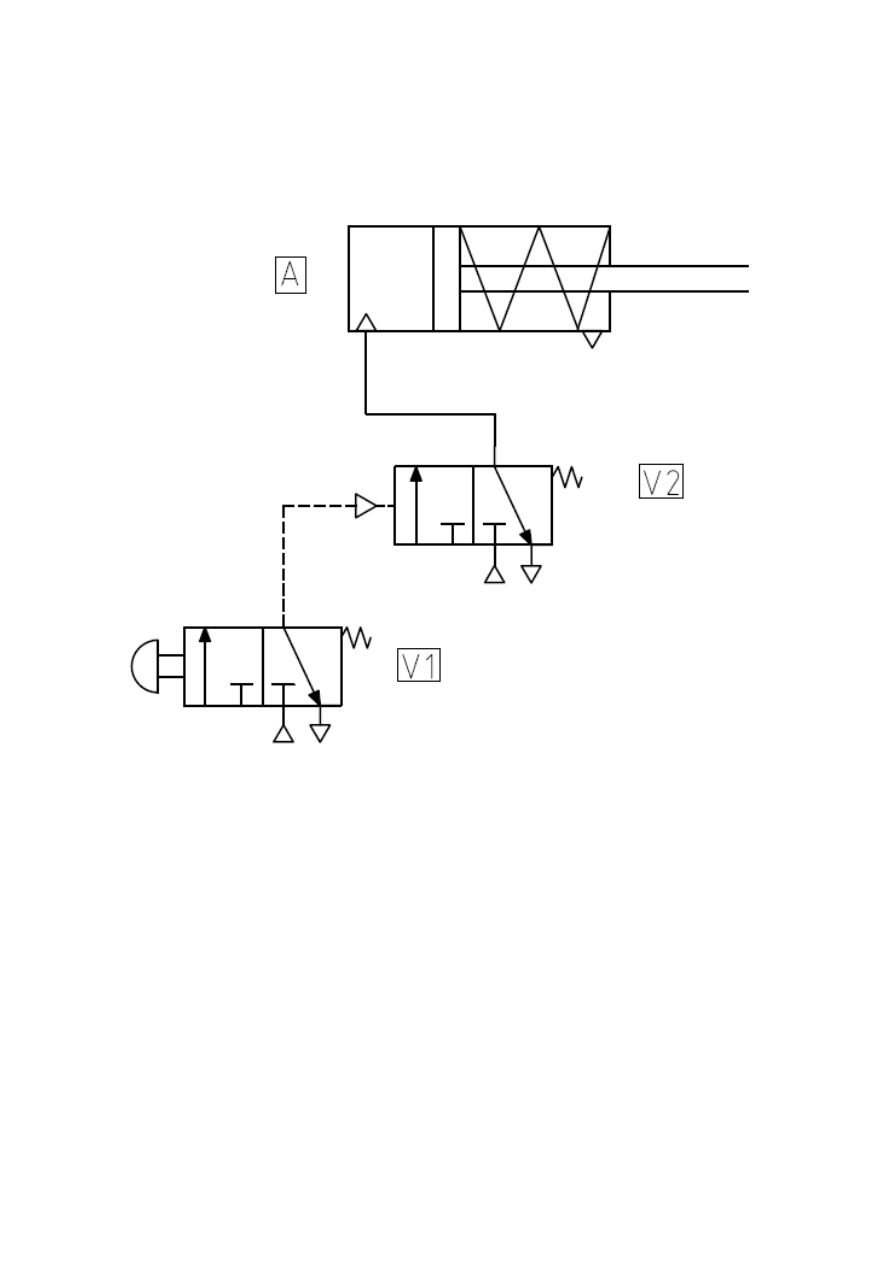

Układ sterowania siłownikiem jednostronnego działania wykorzystującego w charakterze elementów sterujących dwa zawory: zawór rozdzielający 3/2 sterowany przyciskiem oraz zawór rozdzielający 3/2 sterowany ciśnieniem:

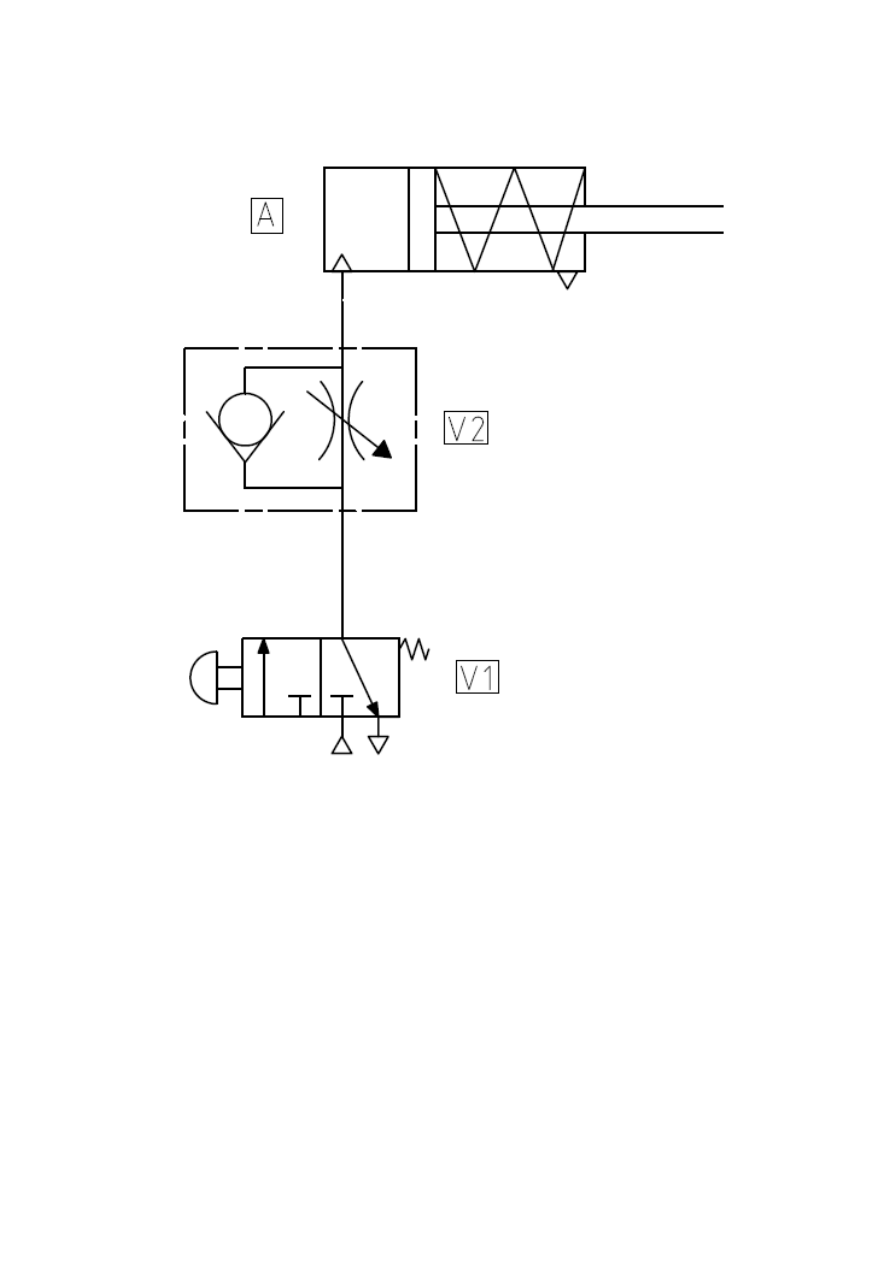

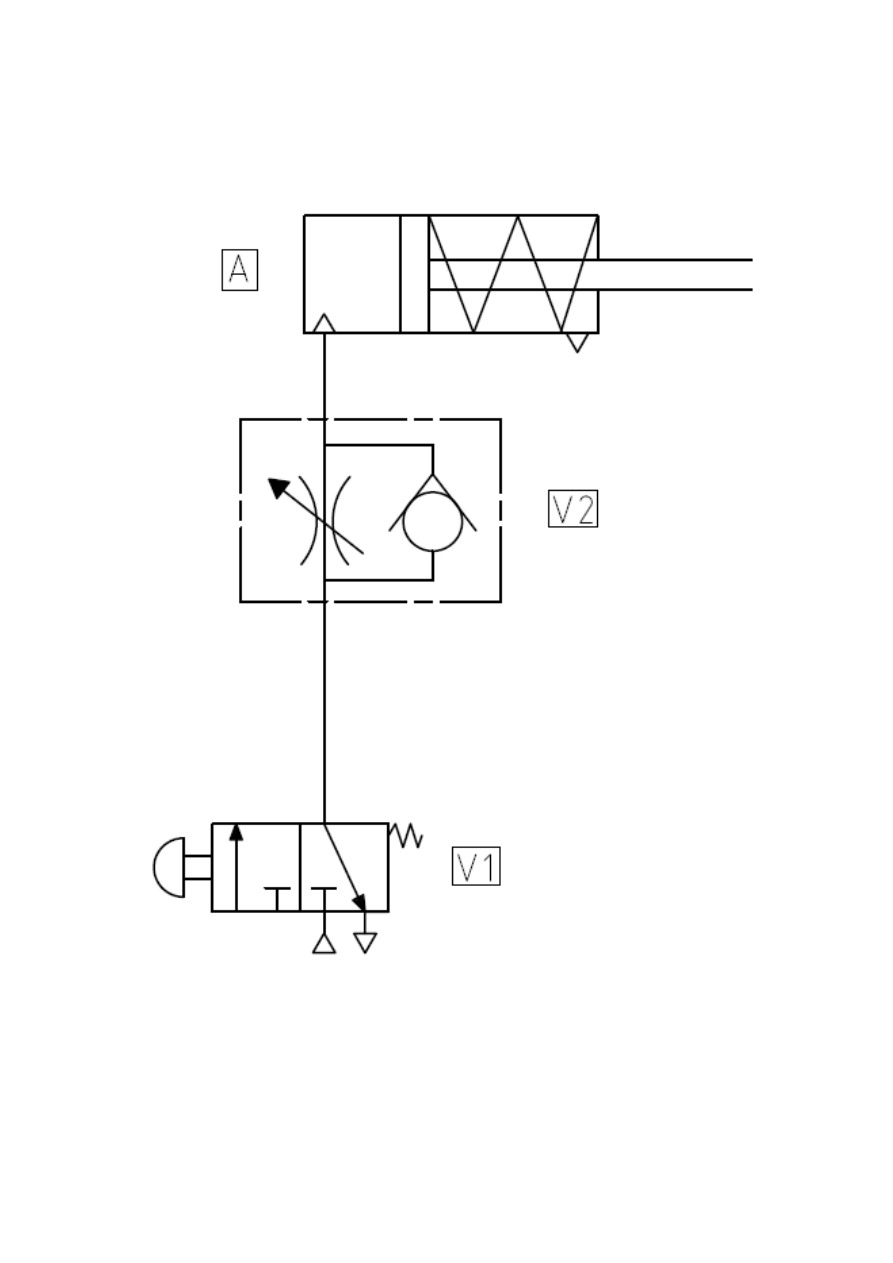

4. Nastawianie prędkości siłownika jednostronnego działania Schemat sterowania prędkością wysuwu siłownika jednostronnego działania z wykorzystaniem zaworu dławiąco-zwrotnego:

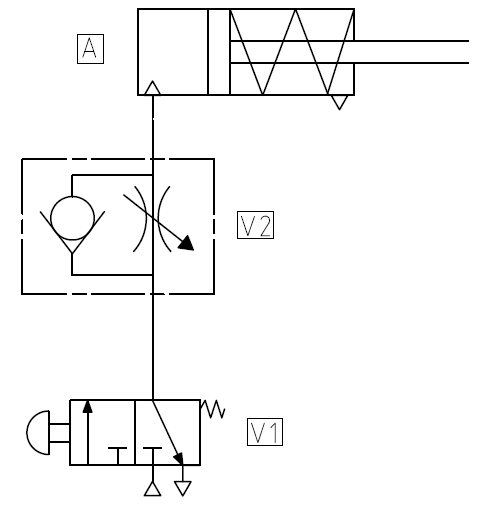

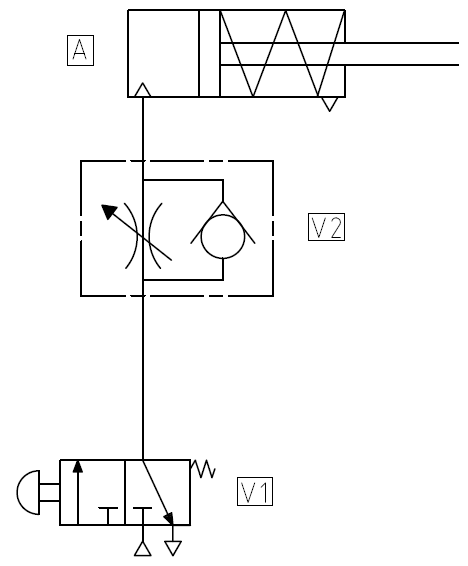

Schemat sterowania prędkością powrotu siłownika jednostronnego działania z wykorzystaniem zaworu dławiąco-zwrotnego:

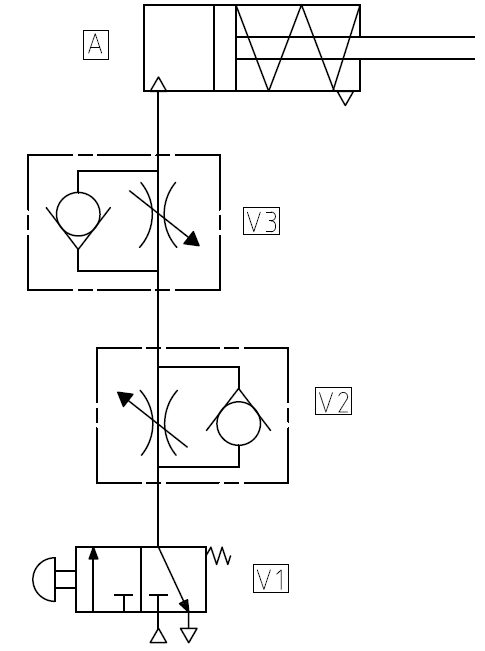

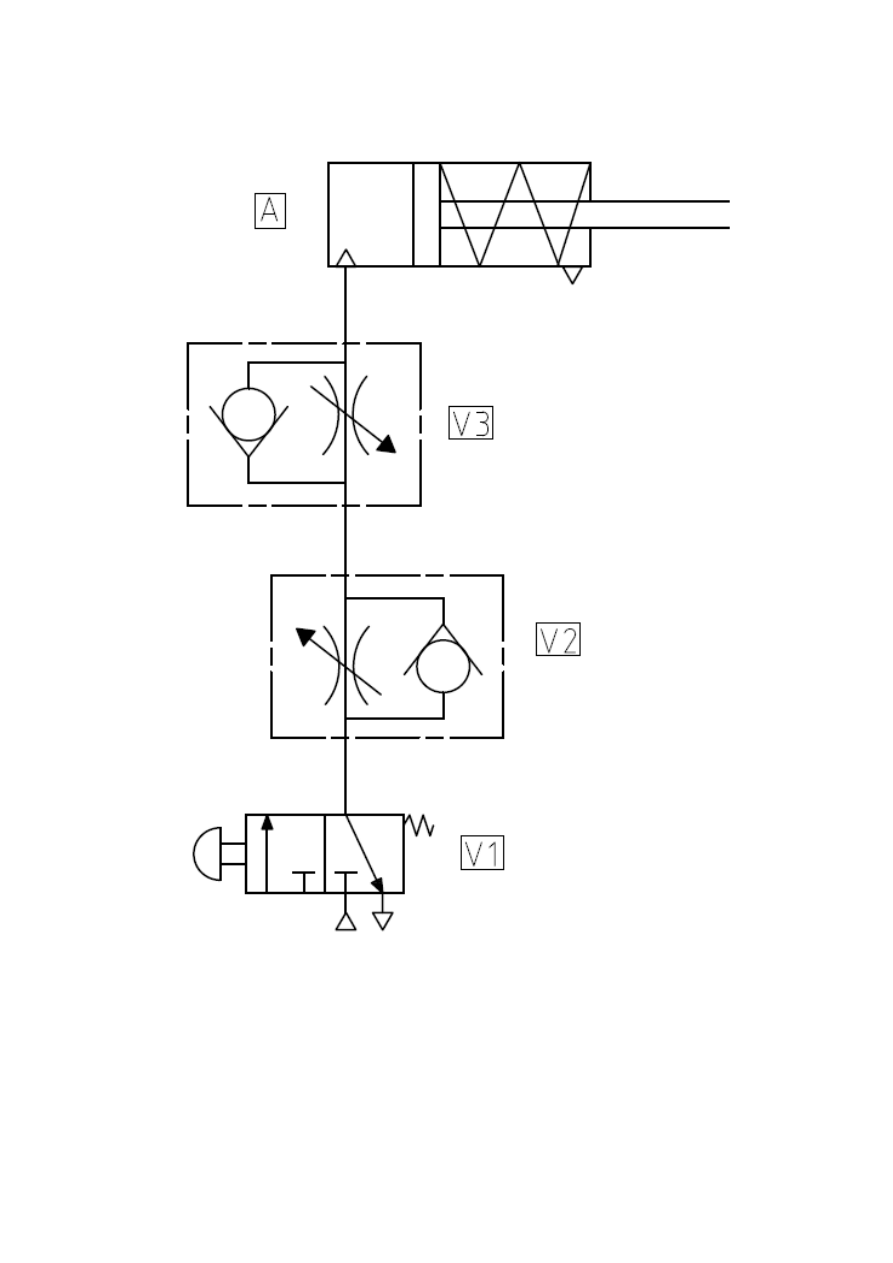

Schemat sterowania prędkością siłownika jednostronnego działania w obu kierunkach z wykorzystaniem zaworu dławiąco-zwrotnego:
