Aksonometria - dimetria

Temat: Dimetria – wprowadzenie.

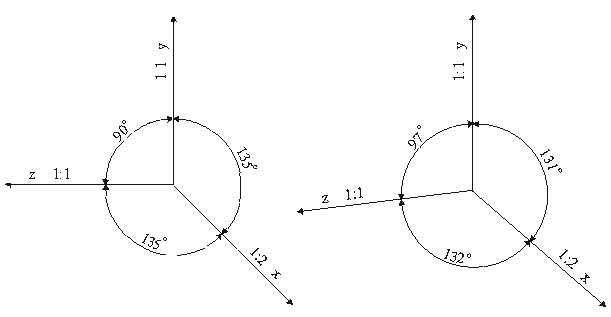

Dimetria - wyróżniamy dwa główne rodzaje dimetrii: dimetrię ukośną, zwaną także aksonometrią dwumiarową ukośną (rys. z lewej), oraz dimetrię prostokątną, zwaną także aksonometrią dwumiarową prostokątną (rys. z prawej). Skróceniu ulegają odcinki równoległe do jednej z osi.

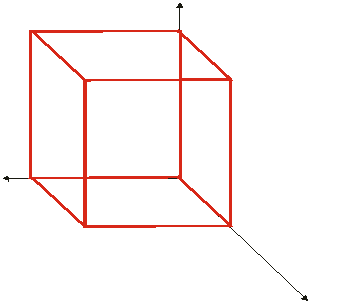

Dimetria ukośna - na rysunku powyżej (A) przedstawiony jest rzut sześcianu w dimetrii ukośnej. Krawędzie, które w rzeczywistości tworzą kąty proste, na rysunku tworzą kąty zgodne z układem osi w dimetrii ukośnej.

Widać również, że krawędzie równoległe do osi X zostały skrócone o połowę.

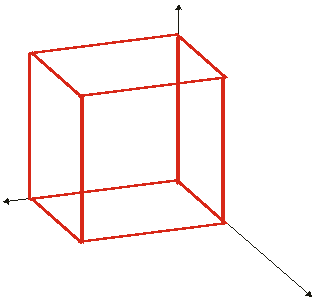

Dimetria prostokątna - na rysunku powyżej (B) przedstawiony jest rzut sześcianu w dimetrii prostokątnej.

Krawędzie, które w rzeczywistości tworzą kąty proste, na rysunku tworzą kąty zgodne z układem osi w dimetrii prostokątnej. Widać również, że krawędzie równoległe do osi X zostały skrócone o połowę.

Materiały do lekcji techniki <-> http://www.gimnazjum1.nowytarg.pl

1

Ćwiczenie 1

Na bloku technicznym wykonaj rysunek sześcianu w

dimetrii ukośnej o wymiarach: Oś X - 60 mm; Oś Y -

60 mm; Oś Z - 60 mm (rysunek wzorcowy obok).

Ćwiczenie 2

Na bloku technicznym wykonaj rysunek sześcianu

w dimetrii prostokątnej o wymiarach: Oś X - 60

mm; Oś Y - 60 mm; Oś Z - 60 mm (rysunek

wzorcowy obok).

Materiały do lekcji techniki <-> http://www.gimnazjum1.nowytarg.pl

2
