Zakład Współdziałania Budowli z PodłoŜem Instytut Mechaniki Budowli Wydział InŜynierii Lądowej PK Formularz 4/4

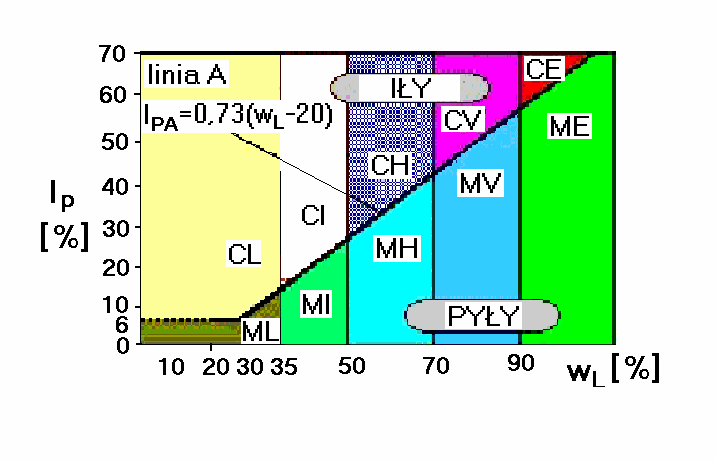

Wykres plastyczności wg Casagrandea

Wykres plastyczności według Casagrande’a (karta Casagrande’a ) zmodyfikowany przez IAEG

Comission (1981r.)

Symbol

Nazwa gruntu

CL

Ił chudy o niskiej plastyczności CI

Ił o średniej plastyczności

CH

Ił o wysokiej plastyczności

CV

Ił o bardzo wysokiej plastyczności CE

Ił o ekstremalnie wysokiej plastyczności ML

Pył o niskiej plastyczności

MI

Pył o średniej plastyczności MH

Pył o wysokiej plastyczności MV

Pył o bardzo wysokiej plastyczności ME

Pył o ekstremalnie wysokiej plastyczności

Dla gruntów drobnoziarnistych (ponad 35% cząstek o wymiarach mniejszych niŜ (0,06 mm).

Naniesiony pkt …………… Jest to ………………………………………………………………
