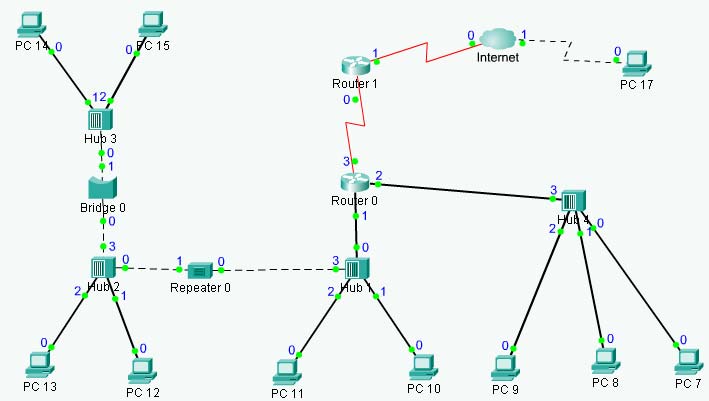

Konfigurowanie sieci komputerowej Konfigurowanie sieci komputerowej w środowisku programu Packet Tracer 1. Wykorzystując program Packet Tracer zaprojektować sieć komputerową według schematu podanego na rysunku.
2. Skonfigurować wszystkie interfejsy sieciowe urządzeń wykorzystując dane z poniższej tabeli.
3. Wykonać symulację działania sieci przez wysyłanie pakietów:
• scenariusz 1 – zasymulować wysyłanie pakietów osobno dla każdego wiersza z poniższej tabeli;
• scenariusz 2 - zasymulować wysyłanie wszystkich pakietów równocześnie.
nr pakietu
miejsce startu
miejsce
nr chwili startu
docelowe
1 PC14
PC8 1
2 PC10
PC13 1
3 PC17
PC11 2
4 PC9
PC15 4
Opracował: Janusz Furtak 1
Konfigurowanie sieci komputerowej lp
LAN 1
LAN 2
WAN 1
WAN 2
modem
1 10.50.190.0/26 10.50.190.128/26
192.168.0.4/30 192.168.0.8/30 192.168.0.12/30
2 10.150.90.32/27
10.150.90.64/26 192.168.1.16/30 192.168.1.20/30 192.168.1.24/30
3 172.16.50.64/28
18.11.233.192/27
192.168.2.28/30 192.168.2.32/30 192.168.2.36/30
4 11.11.23.160/27
44.34.26.240/28 192.168.3.40/30 192.168.3.44/30 192.168.3.48/30
5 99.17.24.128/26
45.67.23.224/27 192.168.4.52/30 192.168.4.56/30 192.168.4.60/30
6 75.126.23.96/27
88.88.23.192/26 192.168.5.64/30 192.168.5.68/30 192.168.5.72/30
7
148.11.33.192/27
10.50.190.0/26 192.168.6.76/30 192.168.6.80/30 192.168.6.84/30
8 44.34.26.240/28
10.150.90.32/27 192.168.7.88/30 192.168.7.92/30 192.168.7.96/30
9 45.67.23.224/27 172.16.50.64/28 192.168.8.100/30 192.168.8.104/30 192.168.8.108/30
10 88.88.23.192/26 11.11.23.160/27 192.168.9.112/30 192.168.9.116/30 192.168.9.120/30
11 172.16.50.64/28 99.17.24.128/26 192.168.10.124/30 192.168.10.128/30 192.168.10.132/30
12 11.11.23.160/27 75.126.23.96/27 192.168.11.136/30 192.168.11.140/30 192.168.11.144/30
13 45.67.23.224/27 11.11.23.160/27 192.168.12.148/30 192.168.12.152/30 192.168.12.156/30
14 172.16.50.64/28 99.17.24.128/26 192.168.13.160/30 192.168.13.164/30 192.168.13.168/30
15 11.11.23.160/27 45.67.23.224/27 192.168.14.172/30 192.168.14.176/30 192.168.14.180/30
16 99.17.24.128/26 88.88.23.192/26 192.168.15.184/30 192.168.15.118/30 192.168.15.192/30
17 75.126.23.96/27 172.16.50.64/28 192.168.16.196/30 192.168.16.200/30 192.168.16.204/30
18 11.11.23.160/27 45.67.23.224/27 192.168.17.208/30 192.168.17.212/30 192.168.17.216/30
Opracował: Janusz Furtak 2
