KLUCZE TRANZYSTOROWE

Klucz tranzystorowy jest to układ przeł czaj cy. Zasada jego działania opiera si na dwóch stanach tranzystora – zatkania i nasycenia. Pod wpływem doprowadzonego sygnału (napi cia) tranzystor ulega wysterowaniu i przechodzi ze stanu zatkania, poprzez stan aktywny, a do nasycenia. Po zaniku napi cia steruj cego tranzystor wraca do stanu zatkania. Podczas zatkania tranzystora posiada on wysok rezystancj przez co nie przepuszcza dalej adnego sygnału, mo na go wtedy uzna jako przerw w układzie. Natomiast, gdy tranzystor jest nasycony to posiada nisk rezystancj i jest widziany przez układ jako zwarcie i przepuszcza sygnał dalej.

Idealny klucz tranzystorowy powinien przeł cza niemal e natychmiast i posiada bardzo strom charakterystyk przej ciow (pionow a czas przeł czenia powinien wynosi 0) S jednak sposoby na to aby znacznie przy pieszy działanie klucza tranzystorowego.

1 Zmniejszenie warto ci rezystora bazowego tranzystora

2 Doł czenia pojemno ci równolegle do rezystora bazowego tranzystora. Niweluje to efekt całkowania. I skraca czas wł czenia tranzystora.

3 Poł czenia bazy i kolektora tranzystora przez diod germanow (klucz taki staje si quasi-nasyconym) charakteryzuje si wi ksz warto ci nasycenia i krótszymi czasami przeł czania.

Wad tego układu jest wi ksza warto napi cia w stanie niskim, poniewa tranzystor nie ulega nasyceniu.

4 Stosowane jest te doł czenie ródła zasilania do bazy tranzystora.

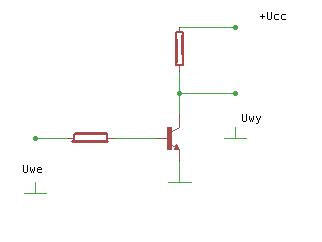

Klucz tranzystorowy bipolarny (napi ciowy):

– jest to prosty wzmacniacz OE sterowany silnym sygnałem wej ciowym.

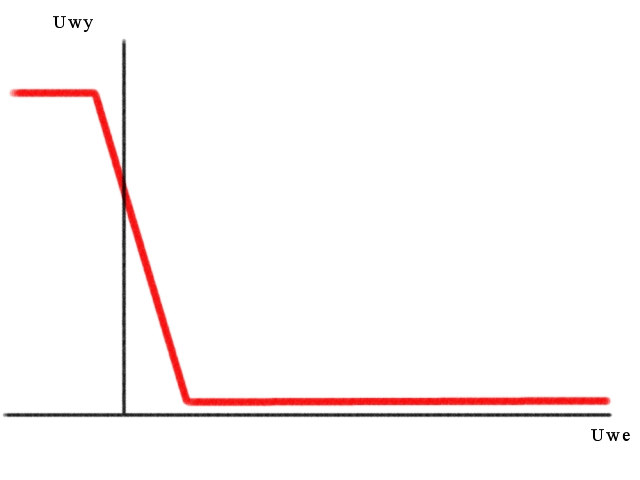

Charakterystyka przej ciowa Uwy = f(Uwe)

− je li napi cie wej ciowe jest mniejsze od sumy napi na bazie tranzystora i na zł czu baza -

emiter to pr dy bazy i kolektora s równe 0 i tranzystor jest zatkany, a napi cie wyj ciowe jest równe napi ciu zasilania Ucc

− je li napi cie wej ciowe jest wi ksze od sumy napi na bazie tranzystora i na zł czu baza -

emiter to pr d bazy Ib = (Uwe – Ube) / Rb, oraz pr d kolektora

Ic = * Ib, tranzystor przewodzi, a napi cie wyj ciowe jest równe

Uwy = Ic*Rc

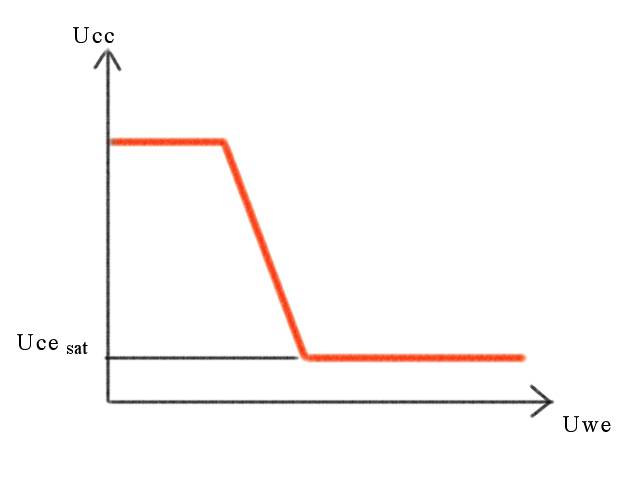

− dalsze zwi kszanie napi cia wej ciowego powoduje liniowy spadek napi cia wyj ciowego, gdy Uwy = Ucesat to tranzystor wchodzi w stan nasycenia

− dalsze zwi kszanie Uwe powoduje wzrost pr du Ib, napi cie wyj ciowe jest równe Ucesat –

tranzystor jest wprowadzany w gł bsze nasycenie

Je li na wej cie podamy napi cie sinusoidalne to otrzymamy na wyj ciu przebieg prostok tny.

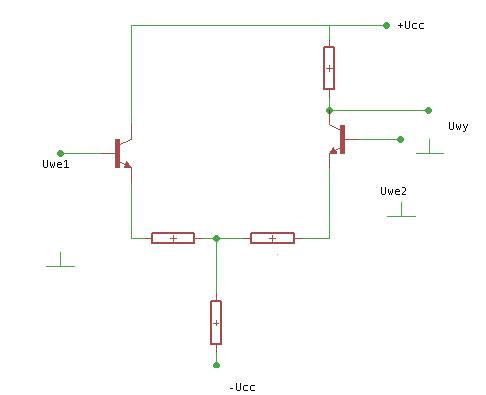

Klucz tranzystorowy na wzmacniaczu ró nicowym (pr dowy):

-jest to symetryczny wzmacniacz ró nicowy, w którym tranzystory s na przemian zatykane sygnałem wej ciowym

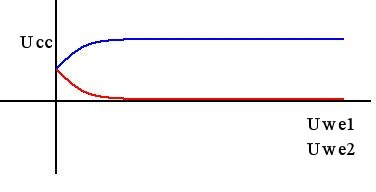

charakterystyka przej ciowa

Zastosowanie klucza:

− kształtowanie impulsów

− generacja impulsów

− układ logiczny

− dyskryminacja poziomów napi cia

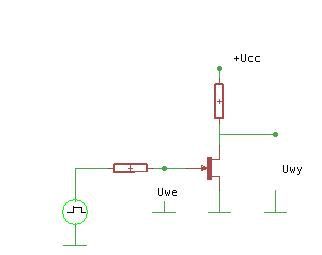

Klucz tranzystorowy unipolarny:

charakterystyka przej ciowa

− charakteryzuj si małym poborem mocy

− zastosowanie w cyfrowych układach scalonych

− je li wymagana jest du a rezystancja wej ciowa to stosuje si je w układach analogowych
