KMBiM

GEOMETRIA WYKREŚLNA Rok I, semestr I (zimowy)

WILiŚ PG

ĆWICZENIE

Imię i Nazwisko

Nr indeksu

Grupa

Data

Ocena

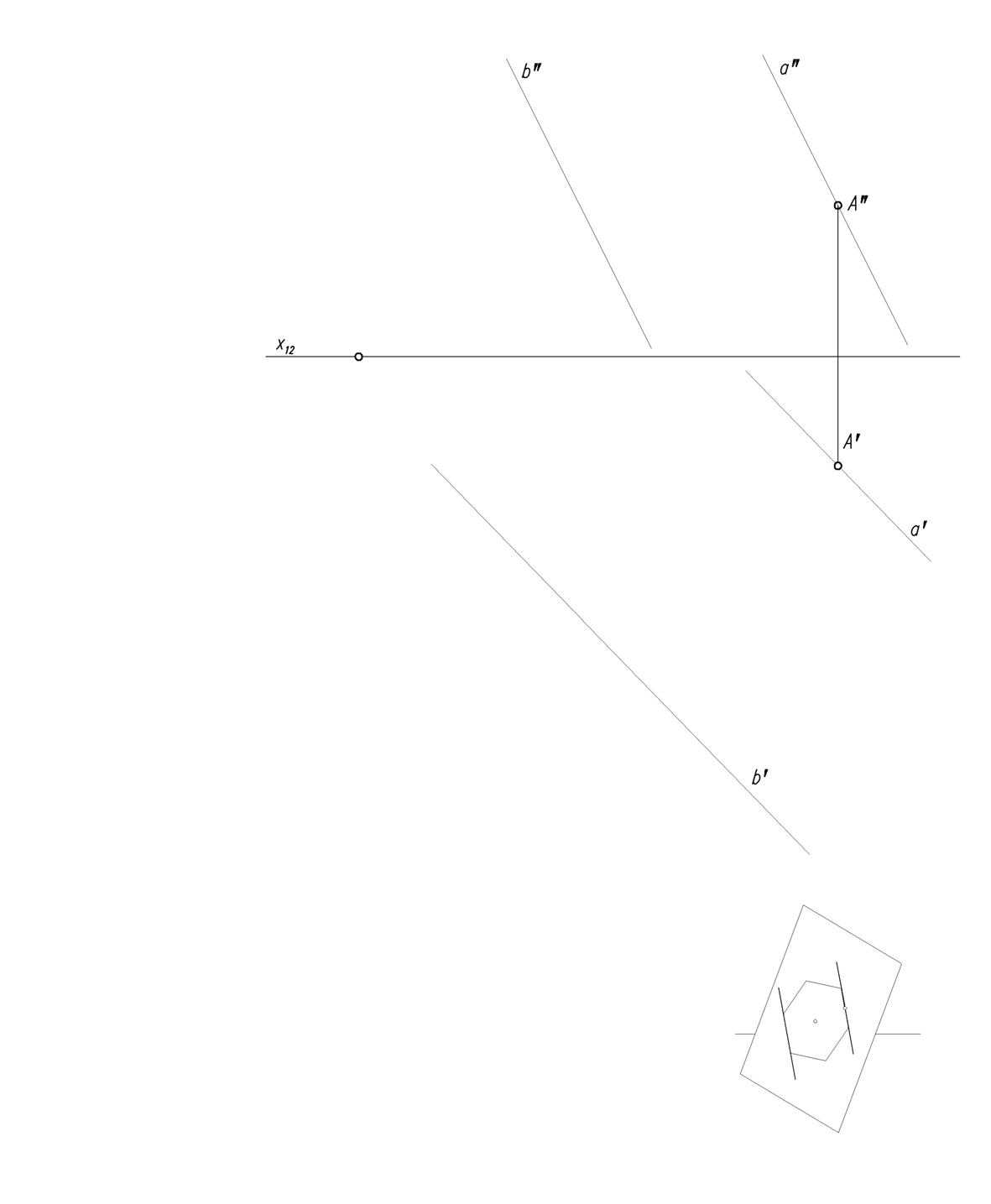

POLECENIE Skonstruuj sześciokąt foremny Sześciokąt leży na płaszczyźnie α = ab.

Punkt A jest środkiem boku sześciokąta, drugi bok leży na prostej b.

2. Sprowadź płaszczyznę α = ab najpierw do położenia rzutującego (oś x13 poprowadź przez punkt na osi x x12 ) następnie do położenia równoległego do rzutni (oś x34).

Skonstruuj sześciokąt foremny.

Wyeksponuj wynik według wytycznych graficznych.

ZADANIA

1. Wyznacz naturalne kąty trójkąta. 2. Wykreśl rzeczywistą odległość między prostymi pq.

3. Skonstruuj odległość punktu P

4. Skonstruuj kwadrat o bokach leżących na prostych od płaszczyzny trójkąta ABC. a i b oraz wierzchołku A.

5. Wyznacz środek okręgu opisanego na trójkącie. 6. Wyznacz rzeczywistą wielkość kąta dwuściennego między płaszczyznami α = ABC i β = BCD.

...............................................................

Poprzez niniejszy podpis oświadczam, że znam Regulamin Studiów i Regulamin Przedmiotu oraz, że niniejsza praca wykonana została przeze mnie samodzielnie.
