Politechnika Wrocławska
Instytut Telekomunikacji, Teleinformatyki i Akustyki
Zakład Układów Elektronicznych
Instrukcja do ć wiczenia laboratoryjnego
GENERATORY KWARCOWE
Celem ćwiczenia jest zapoznanie się z zagadnieniami dotyczącymi generacji przebiegów sinusoidalnych w podstawowych strukturach generatorów kwarcowych.
Ponadto ćwiczenie ma na celu zaznajomienie z techniką montażu powierzchniowego SMT (ang.
Surface Mount Technology).
2.
Opis badanych układów
W ćwiczeniu możliwe są do przebadania generatory kwarcowe pracujące w trzech najprostszych i najbardziej popularnych strukturach układowych:
a) generator kwarcowy Colpittsa-Pierce’a z tranzystorem bipolarnym,
b) generator kwarcowy realizowany na bramkach TTL,
c) generator kwarcowy realizowany na inwerterach CMOS.
2.1. Generator kwarcowy Colpittsa-Pierce’a z tranzystorem bipolarnym
Układ generatora kwarcowego Colpittsa-Pierce’a pracujący w rezonansie równoległym przedstawiono na rys.1.
+ UCC
Rb
C2
XT
C1
Re
UWY
Rys.1. Generator kwarcowy Colpittsa-Pierce’a z tranzystorem bipolarnym
Stosując w układzie rezonatory kwarcowe o wartościach rezonansu rzędu do kilkudziesięciu MHz, elementy C1, Re w układzie generatora można dobrać według wykresu przedstawionego na rys.2.
100000
+ 5V
220 k
C2 47 pF
XT
10000
C1
[ Ω ]
Re
e
R
j a c n
t a s y z
r e
1000
100
0.1
1
10
100
c z ę s t o t l i w o ś ć [ M H z ]
Rys.2. Dobór wartości elementów C1 i Re w układzie generatora Colpittsa-Pierce’a
2.2. Generator kwarcowy realizowany na bramkach TTL
Na rys.3 przedstawiono schemat generatora kwarcowego zrealizowanego na bramkach NAND.
Układ generatora pracuje w rezonansie szeregowym. W układzie tym, przy zachowaniu tych samych wartości rezystancji, można stosować rezonatory kwarcowe o częstotliwości drgań rzędu od kilku do 10 MHz.
2
560
1k8
220
220
UWY
XT
Rys.3. Generator kwarcowy z rezonansem szeregowym realizowany na bramkach NAND
W ćwiczeniu laboratoryjnym proponuje się realizować układ z wykorzystaniem bramek TTL z serii układów scalonych 7400 (wyprowadzenia pinów układu na rys. 4).
VCC = +5V
14
8
1
7
GND
Rys.4 Wyprowadzenia pinów w układzie 7400
2.3. Generator kwarcowy realizowany na inwerterach CMOS
Na rys.5 przedstawiono schemat generatora kwarcowego zrealizowanego na inwerterach. Układ generatora pracuje w rezonansie równoległym. Wartości C1 i C2 w układzie powinny przyjmować wartości w przybliżeniu równe. Dobór zbyt dużych wartości tych pojemności zwiększa stabilność generatora jednakże może powodować problemy przy jego wzbudzaniu. Stosując w układzie rezonatory kwarcowe o częstotliwości drgań rzędu od kilku do 10 MHz, należy stosować pojemności C1 = C2 o wartości rzędu kilkudziesięciu pF (22 – 47 pF).
> 1M
UWY
XT
C1
C2
Rys.5. Generator kwarcowy z rezonansem równoległym realizowany na inwerterach
W ćwiczeniu laboratoryjnym proponuje się realizować układ z wykorzystaniem bramek CMOS z serii układów scalonych 4069 (wyprowadzenia pinów układu na rys. 6).
Rys.6. Wyprowadzenie pinów w układzie 4069
3
3. Przygotowanie do ćwiczenia
Student dopuszczony będzie do ćwiczenia na podstawie znajomości zagadnień teoretycznych (kartkówka) oraz pod warunkiem przygotowania szablonu sprawozdania według poniższych podpunktów.
1) strona tytułowa (szablon na stronie http://qe.ita.pwr.wroc.pl/~zue/),
2) stronę ze schematem generatora kwarcowego Colpittsa-Pierce’a z tranzystorem bipolarnym na której nanoszone będą spostrzeżenia i wnioski z pomiarów tego typu generatora,
3) stronę ze schematem generatora kwarcowego realizowanego na bramkach TTL na której nanoszone będą spostrzeżenia i wnioski z pomiarów tego typu generatora,
4) stronę ze schematem generatora kwarcowego realizowanego na inwerterach CMOS na której nanoszone będą spostrzeżenia i wnioski z pomiarów tego typu generatora,
Sprawozdanie powinno być wykonane w czasie zajęć laboratoryjnych
i oddane bezpośrednio po ich zakończeniu.
a)
b)

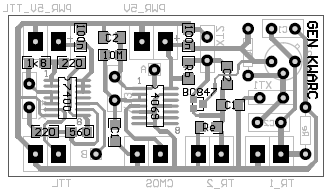

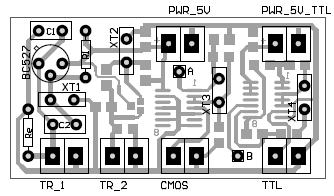

Rys.7. Widok uniwersalnej płytki drukowanej od strony: a) elementów przewlekanych, b) ścieżek i elementów SMD; A,B – kluczowanie bramek
4. Montaż układu
Ćwiczenie laboratoryjne oprócz zapoznania z typowymi układami generatorów kwarcowych ma na celu zaznajomienie ćwiczących z techniką montażu SMT. Elementy elektroniczne przeznaczone do montażu powierzchniowego SMT noszą nazwę elementów SMD (ang. Surface Mounted Devices).
Elementy te w porównaniu z elementami stosowanymi w technice przewlekanej charakteryzują się niewielkimi rozmiarami i płaską obudową. Pozwala to znacznie zminiaturyzować rozmiary płytki drukowanej. Ze względu na rozmiary elementów SMD montaż powierzchniowy prowadzony jest zazwyczaj przy wykorzystaniu automatów lutowniczych. Jednakże przy zachowaniu precyzji można wykonywać go również przy zastosowaniu tradycyjnej ręcznej metody lutowania.
Przed przylutowaniem elementu SMD należy nanieść niewielką ilość cyny na jedno z pól do których element ten ma zostać przylutowany. Następnie umieścić precyzyjnie element SMD na płytce drukowanej. Dociskając element do płytki rozgrzać miejsce z naniesioną wcześniej cyną. Gdy element wtopi się w to miejsce i przylegając do płytki będzie nieruchomy, należy przystąpić do lutowania pozostałych jego końcówek.
4
Program ćwiczenia
5.1. Generator kwarcowy Colpittsa-Pierce’a z tranzystorem bipolarnym
W generatorze kwarcowym z rysunku 1 należy przyjąć wartości elementów:
Rb = 220 kΩ, Re = 1kΩ, C1 = 100 pF, C2 = 47 pF, XT_1 = od 4 do 10 MHz.
Układ ten możliwy jest do złożenia w dwóch technikach montażu: przewlekanej i SMT (rys.7 pole TR_1 – montaż przewlekany, pole TR_2 – montaż SMT). Po złożeniu układu w jednej z technik należy: 1) podłączyć do wyjścia generatora oscyloskop i woltomierz,
2) zasilić układ generatora napięciem stałym Vcc = 5V,
3) na wyjściu generatora zaobserwować częstotliwość uzyskanych drgań oraz ich amplitudę, 4) zmieniając napięcie zasilające od 0 do max 15 V zaobserwować wpływ tego napięcia na warunki generowanego sygnału.
5.2. Generator kwarcowy realizowany na bramkach TTL
Do montażu należy przyjąć układ o wartościach elementów jak na rys.3 oraz XT_4 = od 4 do 10
MHz. Stosując układ z bramkami TTL należy pamiętać, że napięcie zasilające ten układ waha się w granicach od 4,75V do 5,25 V. Przekroczenie napięcia zasilającego powyżej górnej wartości spowoduje zniszczenie układu!!
Po złożeniu układu generatora z rys.7 (pole TTL) należy:
1) podłączyć oscyloskop i woltomierz do wyjścia generatora,
2) zasilić układ generatora napięciem stałym Vcc TTL = 5V,
3) na wyjściu generatora zaobserwować częstotliwość uzyskanych drgań oraz ich amplitudę.
5.3. Generator kwarcowy realizowany na inwerterach CMOS
Do montażu generatora z rys.5 należy przyjąć:
C1 = C2 = 33 pF, XT_3 = od 4 do 10 MHz.
Po złożeniu układu z rys.7 (pole CMOS) należy:
1) podłączyć oscyloskop i woltomierz do wyjścia generatora,
2) zasilić układ generatora napięciem stałym Vcc = 5V,
3) na wyjściu generatora zaobserwować częstotliwość uzyskanych drgań oraz ich amplitudę, 4) zmieniając napięcie zasilające od 0 do max 15 V zaobserwować wpływ tego napięcia na warunki generowanego sygnału.
6. Literatura
[1] Baranowski J., Czajkowski G., Układy elektroniczne, cz.2, Warszawa, WNT, 1993.
[2] Niedźwiedzki M., Rasiukieiwcz M., Nieliniowe elektroniczne układy analogowe, Warszawa, WNT, 1994.
[3] Tietze U., Schenk Ch., Układy półprzewodnikowe, Warszawa, WNT, 1996.
[4] Horowitz P., Hill W., Sztuka elektroniki, Warszawa, WkiŁ, 1995.
[5] Matthys R.J., C rystal oscillator circuits, Krieger Publishing Company, 1992.
[6] Prałat A., Laboratorium układów elektronicznych, cz.1, Wrocław, Oficyna Wydawnicza Politechniki Wrocławskiej, 2001.
