Przedmiot: Systemy chłodnicze, kod kursu ESN1073, rok akademicki 2013/2014, semestr letni Opiekun przedmiotu: dr inż. Marek Żak, marek.zak@pwr.wroc.pl

Zestaw zadań nr 4

LLx – liczba liter imienia (x=I) lub nazwiska (x=N).

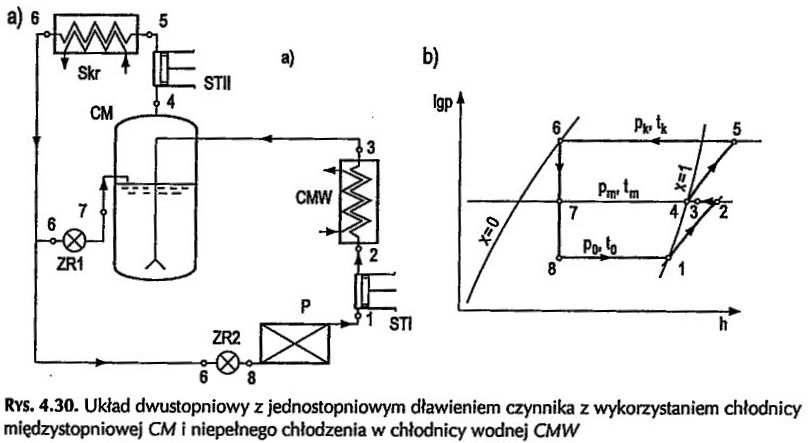

4.1. Przyjmując jako punkt odniesienia dane z zadania nr 2.1. obliczyć o ile zmieni się efektywność obiegu jeśli zastosuje się sprężanie dwustopniowe z chłodzeniem międzystopniowym czynnika według schematu jak niżej (lit. [2]).

Założyć ciśnienie międzystopniowe

oraz ochłodzenie pary

15 . Obliczyć także strumień ciepła odbierany od czynnika w chłodnicy wodnej (lit. [6, 10]).

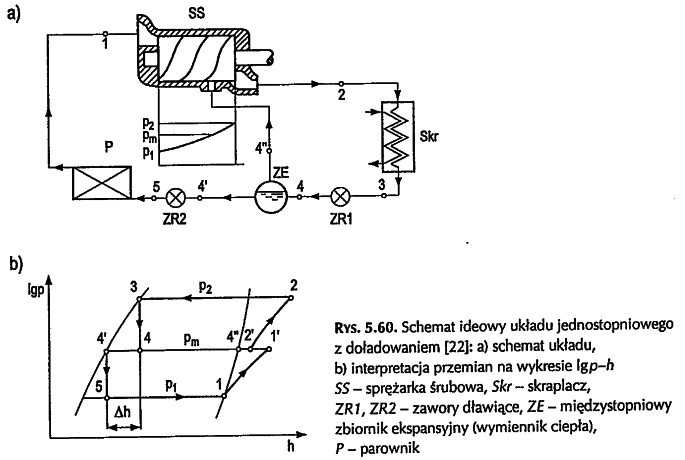

4.2. Przyjmując jako punkt odniesienia dane z zadania nr 2.1. obliczyć o ile zmieni się efektywność obiegu jeśli zastosuje się ekonomizer według schematu jak niżej (sprężarka śrubowa lit. [2]). Przyjąć

.

Przedmiot: Systemy chłodnicze, kod kursu ESN1073, rok akademicki 2013/2014, semestr letni Opiekun przedmiotu: dr inż. Marek Żak, marek.zak@pwr.wroc.pl

4.3. Zapoznać się z załączonym fragmentem katalogu parowaczy do oziębiania powietrza typu ICE oraz sposobem doboru wymienników ciepła.

Pełny tekst katalogu dostępny jest na:

www.luvata.com/en/News-Room/Document-Library/

-> Heat Transfer Solutions -> Air Units

Na podstawie danych katalogowych dobrać oziębiacz dla danych:

- czynnik ziębniczy

R134a,

- wydajność ziębnicza

5

kW,

- temperatura parowania

t0 = -10 - LLI ° C,

- temperatura oziębianego powietrza

na wlocie do parowacza

tP1 = t0 + 6 ° C.

Obliczyć współczynnik „kA” w W/K dla dobranego wymiennika.

4.4. O ile zmieni się wydajność ziębnicza parowacza dobranego w zad. 4.3. jeśli temperatura powietrza na wlocie podwyższy się do tP1 = t0 + 9 ° C ?
