ŹRÓDŁA PRADOWE z tranzystorów FET 2s, 47kB

Źródła prądowe wykonane ze złączowych tranzystorów polowych są stosowane zarówno wewnątrz układów scalonych (szczególnie we wzmacniaczach operacyjnych) jak też w układach zrealizowanych z elementów dyskretnych.

P. Horowitz, W. Hill: Sztuka elektroniki, Część 1, W.,1995

Rys.3.16. Źródło prądowe z tranzystorom

polowym złączowym z kanałem n:

- pracuje przy zerowej wartości napicia

bramka-źródło UGS = 0;

- dość proste rozwiązanie (są to złączowe

tranzystory polowe, których bramkę zwarto ze

źródłem oraz posortowane w grupy stosownie

do wydajności prądowej);

- jest to dwukońcówkowe źródło prądu o

stałej wartości

Rys.3.17. Zmierzone

charakterystyki wyjściowe

ID = f(UDS)

przy UGS = const złączowego

TP z kanałem n typu 2N5484

- z zamieszczonych charakterystyk drenowych tranzystora polowego widać, że prąd drenu ma dość stałą wartość dla napięć UDS o wartościach większych niż kilka woltów;

- jednakże, ze względu na rozrzut produkcyjny wartości IDSS (np. między 1mA a 5mA), wydajności takiego źródła nie można przewidzieć

1

a)

b)

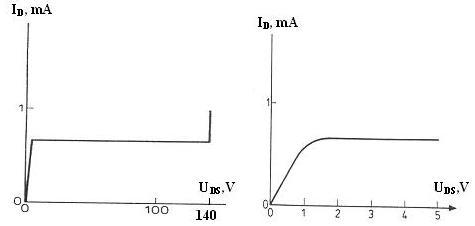

Rys.3.18. Charakterystyka stabilizatora prądu typu 1N5294 o wydajności 0,75mA

- z Rys.3.18a wynika, że stałość prądu jest dobra aż do napięcia przebicia

- z Rys.3.18b można określić minimalną wartość napięcia, do której źródło daje prąd o

ustalonej wartości

Rys.3.19. Źródło prądowe o dobieranej wydajności:

UGS = IDRS

Wnioski:

- użycie rezystora R w układzie źródła prądowego

S

pozwala dobrać właściwą wartość prądu oraz

zmniejszyć nieoznaczoność tej wartości: napięcie UGS

przesuwa się w kierunku napięcia odcięcia i

zmniejsza się wartość prądu drenu ID;

- układ z rezystorem jest lepszym źródłem prądowym (o większej wartości impedancji) niż układ bezrezystotowy, gdyż rezystor w obwodzie źródła TP

realizuje prądowe sprzężenie zwrotne.

Rezystancja wewnętrzna źródła prądu r r

k

R

r 1

(

g R )

i

ds

U max

s

ds

m

s

2
