ELEMENTY AUTOMATYKI

1. transmitancja – zaleŜności matematyczne określające właściwości dynamiczne bloków.

Właściwości te podawane są najczęściej w postaci wykresów czasowych.

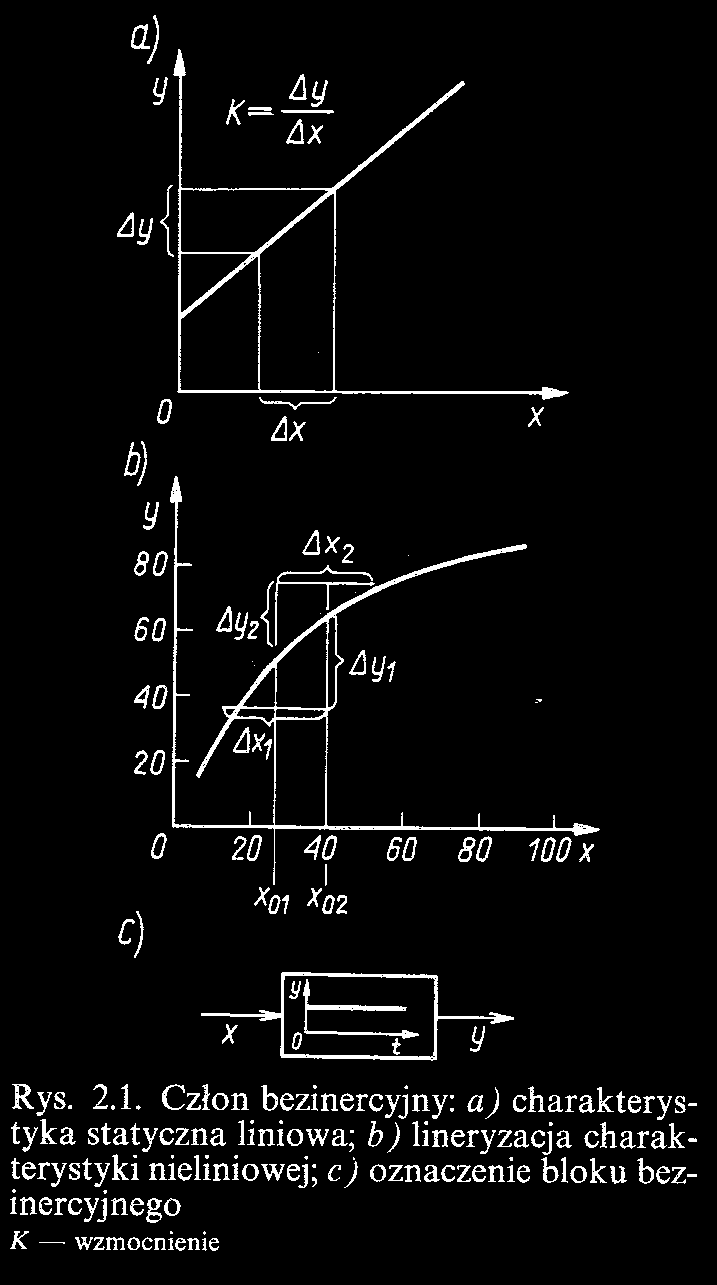

2. blok bezinercyjny – element, którego właściwości dynamiczne mogą być pominięte i który jest dostatecznie dokładnie opisywany charakterystyką statyczną.

•

blok liniowy współczynnik wzmocnienia – tangens nachylenia charakterystyki statycznej

•

blok nieliniowy

linearyzacja

punkt pracy

współczynnik wzmocnienia moŜna określić jedynie w niewielkim otoczeniu punktu pracy bloki układu regulacji automatycznej zmieniają często postać fizyczną układu – wzmocnienie nie jest wielkością bezwymiarową.

1

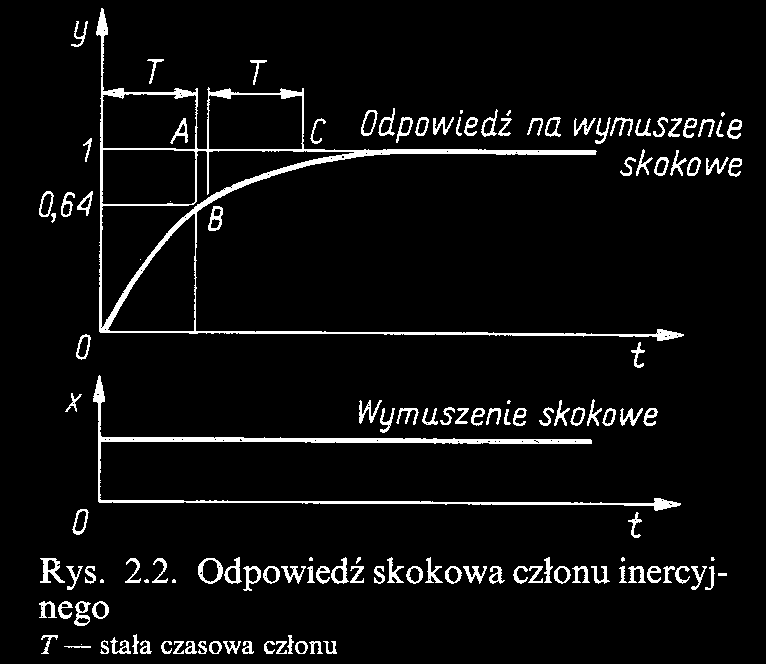

3. człon inercyjny pierwszego rzędu – wykres zmian sygnału na wyj. po wprowadzeniu skokowej zmiany sygnału na wej.

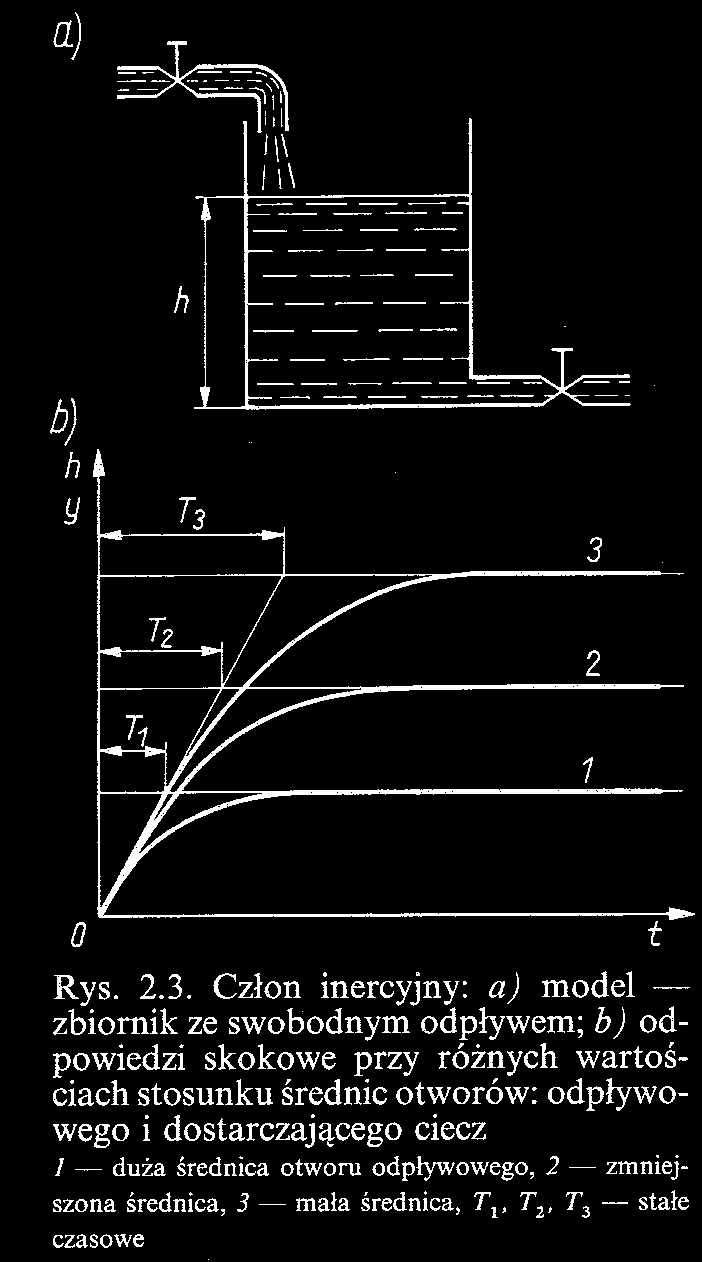

model zbiornika ze swobodnym odpływem

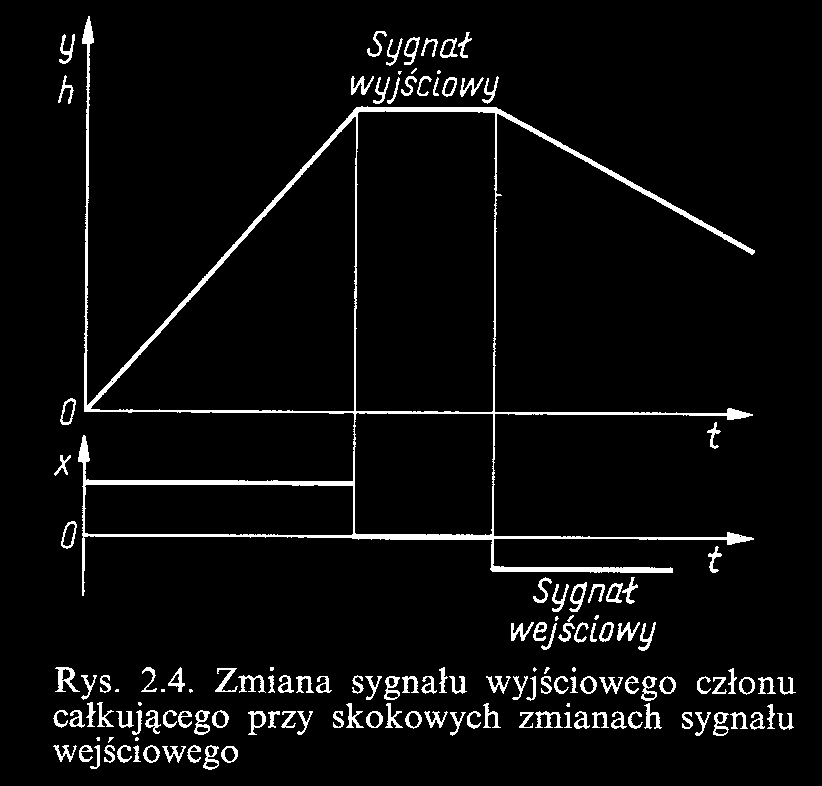

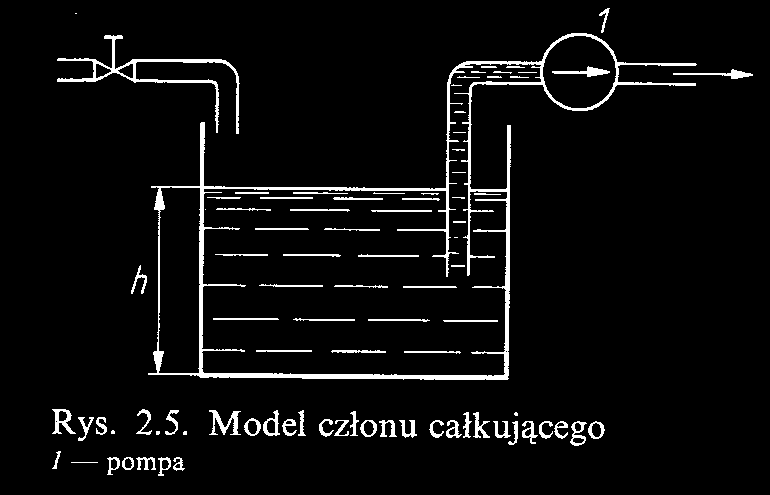

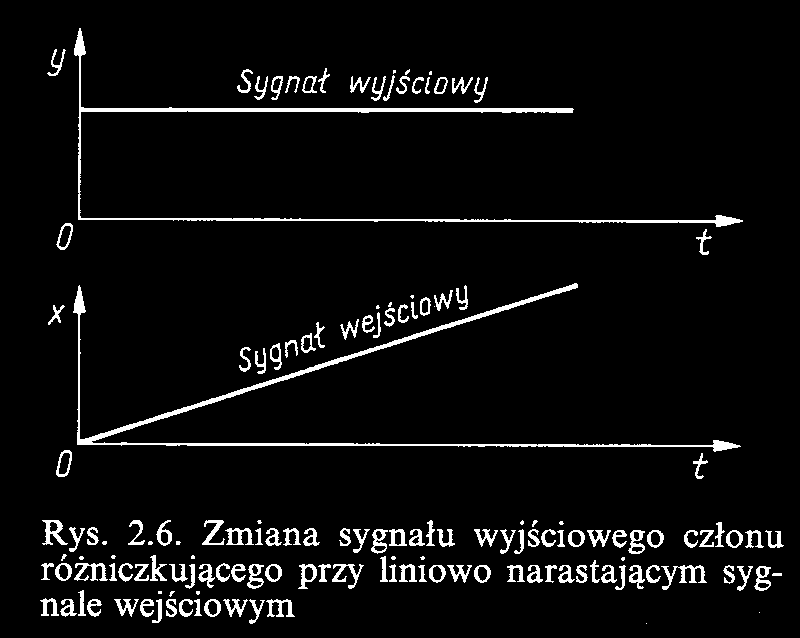

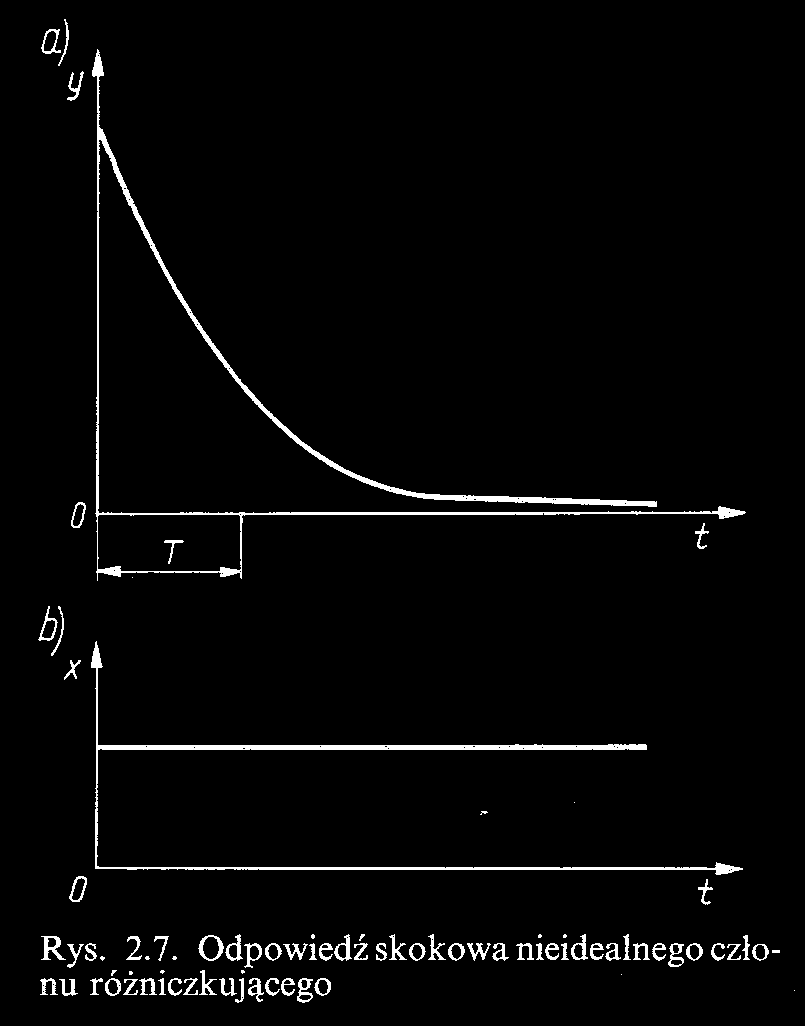

4. Elementy realizujące operacje całkowania i róŜniczkowania

2

3
