lub wątpliwości skontaktuj
Roboty mostowe
się z najbliższym specjalistą
BHP lub wejdź na:
www.skanska.pl/bhp,
one.skanska/bhp
13.4
Standard pracy
Standard ten:
Standard ten zawiera minimum wymagań, jakie należy spełnić dla zapewnienia bezpieczeństwa podczas robót mostowych.
• zawiera
wymagania
wynikające z prawa
i norm polskich
Roboty mostowe łączą się z wieloma zagrożeniami związanymi z ich rodzajem oraz wewnętrznych
uregulowań Skanska S.A.
i umiejscowieniem. Roboty te zawierają w sobie wiele elementów – zadań, które zaliczamy do prac szczególnie niebezpiecznych. Są to:
•
jest obligatoryjny dla
1. Roboty wyburzeniowe i montażowe części obiektu wszystkich jednostek
Skanska S.A.
2. Prace budowlano-montażowe wykonywane nad czynnymi drogami kolejowymi 3. Prace wykonywane na wysokości powyżej 5 m, przy których wymagane jest
• pomaga
zapewnić
bezpieczne i skuteczne
zastosowanie środków ochrony indywidualnej praktyki podczas prac.
4. Prace montażowe elementów o masie powyżej 1 tony 5. Wbijanie i wyciąganie ścianek szczelnych 6. Prace przy wykonywaniu pali
7. Prace wykonywane w pobliżu linii energetycznych 8. Roboty prowadzone z wody.
A. Wstęp
2. Podstawą do podjęcia robót mostowych, niezależnie od ich rodzaju, jest dokonanie 1. Obiekty inżynierskie, ogólnie nazywane Oceny Ryzyka dla Zadania oraz mostami, możemy podzielić na:
opracowanie Instrukcji Bezpiecznego
• mosty, czyli rodzaj przeprawy w postaci Wykonywania Robót (IBWR) dla budowli inżynierskiej, której konstrukcja konkretnego zadania.
pozwala na pokonanie przeszkody
3. IBWR należy opracować korzystając wodnej
z Planu Bezpieczeństwa, Ochrony Zdrowia
• wiadukty, czyli rodzaj przeprawy
i Środowiska (Plan BOZiŚ ), Oceny Ryzyka pozwalającej na pokonanie każdej
dla Zadania oraz projektu wykonawczego przeszkody typu: dolina, wąwóz,
i specyfi kacji technicznej dla konkretnego inna droga kołowa, tory kolejowe
rodzaju robót.
z wyłączeniem przeszkód wodnych
4. Dokumentem dopuszczającym do
• estakady, czyli drogi transportowe wykonywania robót zakwalifi kowanych do prowadzone nad terenem, na specjalnie kategorii robót szczególnie niebezpiecznych wybudowanej w tym celu konstrukcji
jest zezwolenie „Protokół zabezpieczenia wsporczej, gdy nie ma możliwości
prac szczególnie niebezpiecznych”.
wybudowania nasypu.
5. Nad przewidzianymi do przeprowadzenia Wszystkie te obiekty w dalszej części robotami, zaliczonymi do robót szczególnie standardu będą nazywane „mostami”.
niebezpiecznych należy zapewnić:
2. Roboty mostowe ze względu na rodzaj
• bezpośredni nadzór odpowiedzialny za wykonywanych prac możemy podzielić na: dopuszczenie pracowników do pracy
• budowę nowych mostów
• kontrolę aktualności badań lekarskich
• remonty i modernizacje istniejących oraz predyspozycji psychofi zycznych obiektów mostowych.
• dokonanie Oceny Ryzyka dla Zadania wraz z zapoznaniem zainteresowanych
B. Działania przed rozpoczęciem robót pracowników z jej wynikam.
6. Planując i przygotowując prace
1. Przed rozpoczęciem realizacji robót z wykorzystaniem maszyn i sprzętu, w tym mostowych należy ustalić, które elementy rusztowań budowlanych, podlegających składowe – zadania do wykonania
dozorowi technicznemu należy sprawdzić czy: są zaliczane do robót szczególnie
• do ich obsługi wymagane są specjalne Wersja 1.0
niebezpiecznych.
uprawnienia
Standard 13.4
1
• posiadają aktualne dopuszczenie do 14. Na jednym lub obu brzegach akwenu eksploatacji wystawione przez właściwą należy zbudować pomost umożliwiający jednostkę dozoru technicznego
zacumowanie łodzi do przewozu
• operatorzy maszyn i sprzętu, do
pracowników oraz łodzi ratunkowej.
obsługi których wymagane są specjalne 15. Pracowników należy dodatkowo wyposażyć uprawnienia posiadają odpowiednią
w kamizelki ratunkowe.
kategorię uprawnień
16. Łódź ratunkową powinna obsługiwać osoba
• ciężki sprzęt budowlany do robót
posiadająca uprawnienia ratownika wodnego.
ziemnych oraz środki transportu
17. W celu prowadzenia pozostałych działań ciężkiego wyposażone są w sprawny
związanych z pracą nad lub w pobliżu dźwiękowy sygnalizator cofania oraz
akwenów wodnych należy posiłkować się świetlny sygnalizator ich poruszania się standardem szczegółowym „13.5 Roboty na tzw. „kogut”.
wodzie, z wody oraz w kesonach” (Rys. 2).
7. W przypadku braku dźwiękowego
sygnalizatora cofania należy wyznaczyć C. Działania podczas prowadzenia robót pracowników nadzorujących wykonywanie manewru cofania, w celu zapobiegnięcia 1. W obrębie czynnej linii energetycznej wejściu innych pracowników w strefę
montaż rusztowań budowlanych oraz
cofania.
roboty mostowe z wykorzystaniem
8. W zależności od planowanego zadania ciężkiego sprzętu do prac ziemnych
należy zapewnić pracownikom niezbędne i załadunkowych, żurawi wieżowych
środki ochrony indywidualnej słuchu, i samochodowych nie mogą być
oczu, górnych dróg oddechowych,
prowadzone bezpośrednio pod linią.
rąk i zabezpieczające przed upadkiem Odległość liczona w poziomie od skrajnych z wysokości.
przewodów winna być nie mniejsza niż: 9. Na dojazdach do budowanych obiektów
• 3 m – dla linii niskiego napięcia do 1 kV
mostowych, przed skrzyżowaniami dróg
• 5 m – dla linii wysokiego napięcia od dojazdowych z liniami energetycznymi 1 do 15 kV
należy ustawić bramki ograniczające
• 10 m – dla linii wysokiego napięcia od gabaryty przejeżdżających pojazdów
15 do 30 kV
i sprzętu.
• 15 m – dla linii wysokiego napięcia od 10. Do obsługi maszyn i sprzętu, która nie 30 do 110 kV
wymaga specjalnych uprawnień można
• 30 m – dla linii wysokiego napięcia pow.
dopuścić jedynie pracowników, którzy 110 kV (Rys. 3).
zapoznali się z dokumentacją techniczno-2. Bezpośrednio pod linią energetyczną ruchową tych urządzeń i instrukcją można prowadzić prace, o których mowa bezpiecznej ich obsługi oraz zostali wyżej, po jej uprzednim wyłączeniu lub przeszkoleni w tym zakresie w trakcie uzgodnieniu warunków bezpiecznej pracy instruktażu stanowiskowego.
z jej właścicielem.
Rys. 1 Sprzęt ratowniczy
11. Place składowe, przeznaczone do
3. Prowadząc roboty ziemne pod
magazynowania materiałów i sprzętu
nowo budowane obiekty mostowe
należy wyznaczyć uwzględniając
z wykorzystaniem ciężkiego sprzętu –
planowane strefy niebezpieczne, wynikające koparek, spycharek, koparko-ładowarek, ze specyfi ki prowadzonych robót, w tym: palownic, wibromłotów, należy
prac na wysokości, montażu szalunków przestrzegać obowiązku wyznaczania
i rusztowań systemowych, pracy sprzętu i oznaczania stref niebezpiecznych
oraz przebiegających, ewentualnych linii związanych z pracą tego sprzętu.
energetycznych.
4. W przypadku pogrążania i wyciągania Rys. 2 Prace w bezpośrednim
12. W trakcie ustalania lokalizacji placów ścianek szczelnych oraz montażu zbrojenia sąsiedztwie akwenów
składowych należy przestrzegać zakazu w palach wierconych strefa niebezpieczna wodnych
składowania materiałów bezpośrednio
powinna być powiększona o 5 m od
pod liniami elektroenergetycznymi lub długości grodzicy lub kosza zbrojenia.
w odległości nie mniejszej niż:
5. Pogrążając i wyciągając ścianki szczelne
• 3 m – od linii niskiego napięcia
oraz wykonując roboty palowe należy
• 5 m – od linii wysokiego napięcia, do postępować zgodnie ze standardami
15 kV
szczegółowymi: „13.2 Ścianki szczelne,
• 10 m – od linii wysokiego napięcia do ścianki szczelinowe” oraz „13.1 Palowanie” .
30 kV
6. W przypadku częstego przemieszczania
• 15 m – od linii wysokiego napięcia pow.
się ciężkiego sprzętu budowlanego
30 kV.
i niemożliwości wyznaczenia stref
Powinno to znaleźć odzwierciedlenie
niebezpiecznych należy zapewnić obecność w „Planie zagospodarowania placu
pracownika nadzorującego zakaz wejścia budowy”, o czym traktuje standard
innych pracowników w obręb pracy tego szczegółowy „9.1 Zagospodarowanie sprzętu.
placu budowy – plan” .

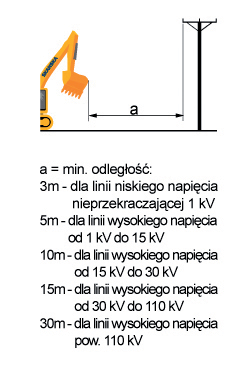

7. Kierowcy samochodów skrzyniowych Rys. 3 Prace w bezpośrednim
sąsiedztwie czynnych linii
13. W przypadku prowadzenia prac nad lub podczas załadunku urobkiem zobowiązani energetycznych
w bezpośrednim pobliżu akwenów wodnych są do opuszczenia kabiny pojazdu.
należy wyposażyć stanowiska pracy w koła 8. Na zewnątrz pojazdów kierowcy mogą ratunkowe z linkami i rzutkami widocznymi poruszać się wyłącznie w kamizelkach z miejsca wykonywania robót (Rys. 1).
ostrzegawczych i kaskach ochronnych.
2
9. Posadowiając fundamenty w wykopie 15. Podczas stosowania drabin należy trzeba ogrodzić teren wykopu barierami postępować zgodnie ze standardem
stałymi o wysokości 1,1 m, ustawionymi szczegółowym „2.4 Drabiny” .
w odległości nie mniejszej niż 1 m od 16. Wszelkie prace prowadzone na wysokości skrajni wykopu. Ponadto, należy zapewnić powinny być zabezpieczone balustradami bezpieczeństwo komunikacji pionowej
o wysokości 1,1 m, z deską krawężnikową poprzez zainstalowanie schodni oraz
u dołu o wysokości 0,15 m oraz poręczą postępować zgodnie ze standardami
pośrednią, zamocowaną w połowie
szczegółowymi: „3. Prace ziemne” oraz wysokości (Rys. 5).
Rys. 4 Prace w wykopach i ich
„3.1 Wykopy doły rowy” (Rys. 4).
17. Przestrzeń pomiędzy poręczą górną a deską zabezpieczenie
10. W trakcie wykonywania zbrojenia
krawężnikową można wypełnić w inny
fundamentów i płyty ustroju nośnego
sposób, uniemożliwiający wypadnięcie należy zapewnić bezpieczeństwo
ludzi.
przemieszczania się pracowników po
18. W zależności od specyfi ki robót miejsce zamontowanym zbrojeniu poprzez
prowadzenia prac na wysokości należy układanie na zbrojeniu ciągów
zabezpieczyć siatkami bezpieczeństwa, komunikacyjnych.
w oparciu o przygotowany projekt
11. Montaż szalunków systemowych podpór zabezpieczenia i montażu (Rys. 6).
i przyczółków budowanych obiektów
mostowych, w związku z ich dużą
płaszczyzną pionową i wysokością, należy prowadzić zgodnie z opracowanym
i zatwierdzonym projektem montażu oraz dokumentacją techniczno-ruchową.
12. Należy pamiętać o systematycznym zabezpieczaniu ścian szalunku przed
przewróceniem poprzez ich podparcie
zastrzałami.
13. Montaż szalunków na wysokości należy wykonywać z rusztowań przystawnych
lub systemowych pomostów roboczych
deskowań, zgodnie ze standardem
Rys. 6 Siatki bezpieczeństwa
szczegółowym „2.3 Pomosty robocze” .
13. Dopuszcza się wykonywanie montażu 19. Montaż siatek powinien zostać wykonany szalunków z drabiny, gdy:
przez pracowników przeszkolonych w tym
• praca przy ułożeniu ciała w jednej zakresie.
pozycji ma trwać nie dłużej niż 30 minut 20. Jeżeli ze względu na rodzaj i warunki
• mamy do czynienia z pracą lekką,
wykonywanej na wysokości pracy nie ma tzn. ciężar przenoszony przez człowieka możliwości zastosowania balustrad lub gdy nie przekracza 10 kg
jako ochronę zbiorową stosujemy siatki
• dostępne są uchwyty dla rąk
bezpieczeństwa, należy zaprojektować,
• możliwe jest utrzymanie trzech
wskazać lub wykonać punkty kotwiczenia punktów kontaktu (ręce i stopy)
indywidualnych środków chroniących przed w pozycji roboczej.
upadkiem z wysokości
13. W przypadku zastosowania drabiny 21. Miejsca kotwiczenia, sposób oraz dobór przystawnej, gdy nie jest możliwe
i kompletację indywidualnych środków utrzymanie trzech punktów kontaktu (ręce ochrony przed upadkiem z wysokości należy i stopy) w pozycji roboczej pracownika każdorazowo omówić z pracownikami.
konieczne jest zastosowanie innych
22. Wszelkie prace na wysokości należy środków zapobiegających upadkowi
prowadzić zgodnie ze standardem głównym z wysokości lub ograniczających jego
„2. Prace na wysokości” oraz standardem ewentualne skutki.
szczegółowym „2.1 Prace na wysokości –
14. Dopuszcza się stosowanie drabin jedynie do wymagania ogólne” .
wysokości 4 m.
23. Pracowników zatrudnionych do
betonowania należy wyposażyć w okulary chroniące oczy przed zachlapaniem
mieszanką betonową.
24. Montaż rusztowań budowlanych może być prowadzony wyłącznie przez pracowników posiadających uprawnienia montażysty rusztowań, zgodnie z dokumentacją
techniczno – ruchową i projektem montażu.
25. Rusztowania stalowe należy uziemić, a rusztowanie kroczące i nawisowe
dodatkowo wyposażyć w instalację
odgromową.
26. Zmontowane rusztowania należy poddać odbiorowi technicznemu, potwierdzonemu wpisem do „Dziennika budowy” lub
Rys. 5 Zabezpieczenie prac na wysokości balustradą ochronną odrębnym protokołem odbioru.
Wersja 1.0
Standard 13.4
3
D. Działania po zakończeniu prac E. Zabrania się:
1. Środki transportu, maszyny, sprzęt 1. Dopuszczenia do obsługi maszyn i sprzętu i pozostałe urządzenia techniczne należy oraz montażu rusztowań pracowników
zabezpieczyć przed dostępem osób
nieposiadających wymaganych przepisami niepowołanych.
uprawnień.
2. Miejsce wykonywania prac na wysokości 2. Eksploatacji urządzeń i sprzętu
należy sprawdzić pod kątem ewentualnych podlegającego dozorowi technicznemu bez pozostawionych narzędzi i materiałów, aktualnego dopuszczenia do eksploatacji które mogą spaść w przypadku podmuchów przez tę jednostkę.
wiatru.
3. Opuszczania przez operatorów sprzętu 3. Zabezpieczenia wszelkich wykopów –
i kierowców kabin eksploatowanych
bariery ochronne na czas zmniejszonej pojazdów i sprzętu bez wyłączenia silnika.
widoczności trzeba wyposażyć w elementy 4. Pozostawiania środków transportu, odblaskowe lub oświetlenie sygnalizacyjne.
maszyn i urządzeń na terenie pochyłym bez ich wcześniejszego zabezpieczenia przed samoczynną zmianą położenia
i uruchomieniem.
5. Wykonywania pracy na wysokości bez stosowania ochron zbiorowych w postaci: barier, siatek bezpieczeństwa lub
indywidualnego sprzętu zabezpieczającego przed upadkiem z wysokości.
